一、 基本绘图命令

1.plot命令

执行plot命令时，系统会自动创建一个新的图形窗口，若已经存在旧的窗口，则会在原有基础上进行绘画（覆盖）。

plot(x,y)

x,y必须是同维向量（都是列或行）。若x是向量，y是矩阵，则绘制多条曲线（列优先原则，即优先以列的数据对应）

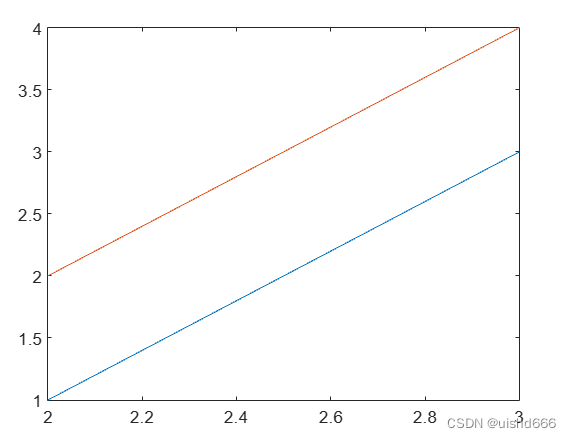

此处x与y是竖着对应，即x=[2,3]  <=> y=[1;3] y=[2;4]

若x是矩阵，y是向量，则以y为自变量。若x，y为同维矩阵，则两者列向量分别对应作图。

plot(x,y,LineSpec)

设置线的形状、颜色、标记等，类似于python，或者是python与其类似

plot(x1,y1,x2,y2,x3,y3…)

绘制多条曲线，每一对x，y后都可以加个LineSpec。等价于使用多个plot，每个plot后面加个hold on表示不进行覆盖。

plot(y,LineSpec)

若y为实数矩阵，则以每列元素的下标（从1开始）为横坐标。若y为复数矩阵，则以每个元素的实数部分为横坐标，等价于（plot(real(y),imag(y))）

plot(_,Name,Value)

可以对属性进行设置，如线条宽度等，具体Name属性有哪些

https://ww2.mathworks.cn/help/matlab/ref/matlab.graphics.chart.primitive.line-properties.html

注意2021a以前的版本语法是 "name",value   以后的版本是 name=value

plot修改属性

2.fplot命令

fplot专门用来绘制一元函数，因此图像比plot更加准确，且图像中平滑与陡峭处数据点分布也更加智能。

fplot(f)

一般写作 fplot(@(x) sin(x))这样，表示x是自变量，默认定义域为[-5,5]，类似plot的也可以加上LineSpec

fplot(f,xinterval)

其实就是自己定义一个定义域，形如下：

定义域范围别加 “，”

3.ezplot命令

专门用于符号函数的绘图命令，但是不推荐用，完全可以用fplot

4.subplot命令

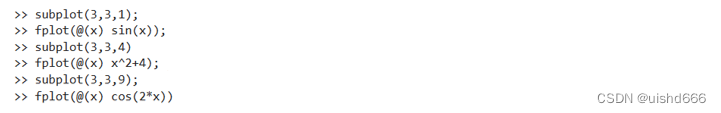

subplot(m,n,p)

将整个画板分割为m * n个小分区，然后在指定序号为p的区域画图。

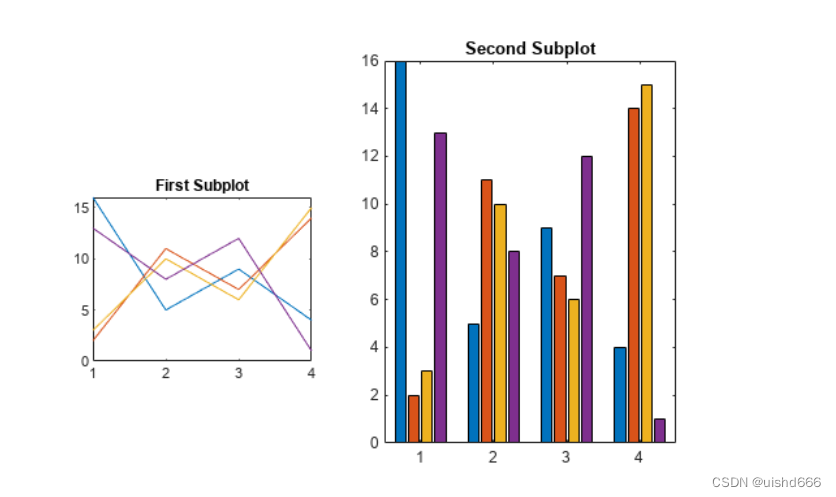

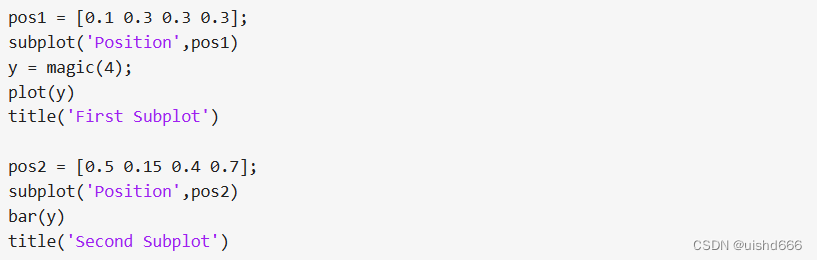

subplot('Position',pos)

创建包含两个未与网格位置对齐的子图的图窗。为每个子图指定一个自定义位置

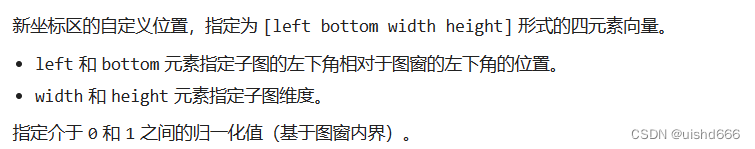

其中，pos的定义如下：

二、极坐标系下绘图

polarplot命令

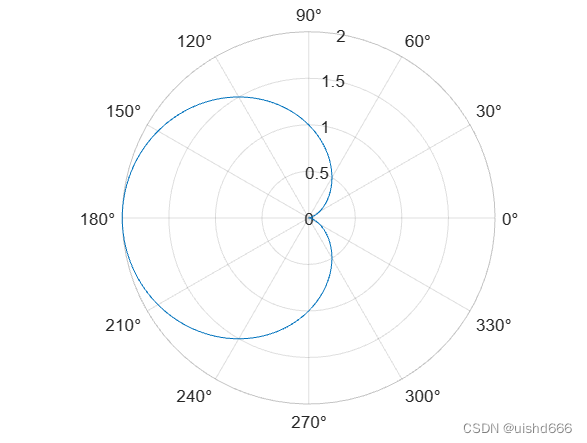

polarplot(thea,rho)

thea表示弧度θ，rho表示每个点的半径值（其实就是ρ）

然后也当然可以设置Name,Value,LineSpec等

polarplot(rho)

不明确说明theta时，将自动等距分配。也就是这么多数据，一定要凑成360°

>>> polarplot(1:10:100,'-*')

注意：通过下面两条命令进行弧度与坐标的转换

• [theta,rho]=cart2pol(x,y)
• [x,y] = pol2cart(theta,rho)

三、半对数坐标下绘图

semilogx命令

semilogx用于绘制x为对数坐标，y为线性坐标的曲线

semilogx(x,y)

类似，什么LineSpec随便设置

semilogy命令

semilogy用于绘制x为线性坐标，y为对数坐标的曲线

semilogy(x,y)

类似，什么LineSpec随便设置

附：双对数坐标可以用函数loglog

四、两个纵坐标的图像

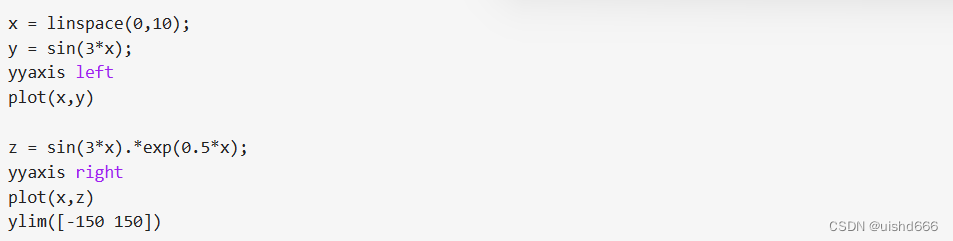

yyaxis命令

下设两个  yyaxis left   和   yyaxis right  分别用于画两个图像
