本示例说明了MATLAB如何在绘图中使用裁剪以及如何控制裁剪。

什么是剪裁？

当图的一部分出现在轴的边界之外时，就会发生裁剪。在MATLAB中，被裁剪的图形部分不会出现在屏幕上或打印输出中。图的轴边界确定了显示边界。

关闭剪辑

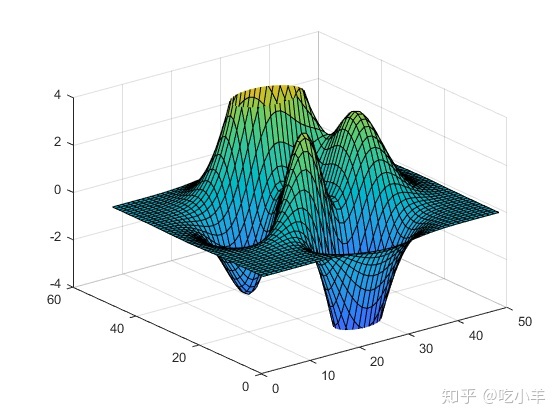

默认情况下，MATLAB会裁剪超出轴限制范围的图。

 figure
 surf(peaks)
 zlim([-4 4])

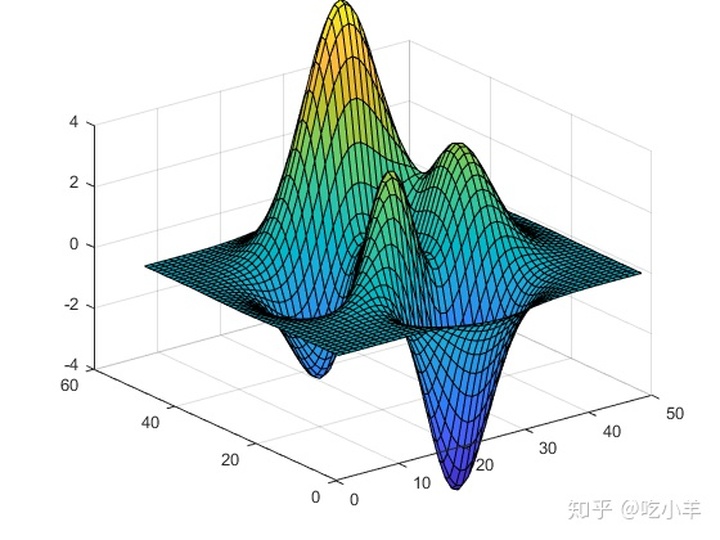

使用轴线的 Clipping属性来控制剪切行为。

 ax = gca;               % get the current axis
 ax.Clipping = 'off';    % turn clipping off

控制剪贴样式

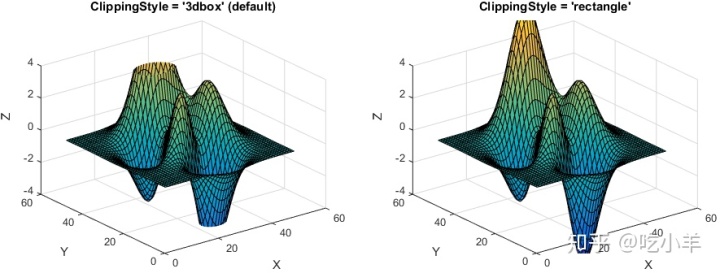

使用ClippingStyle属性控制裁剪的方式。如果将ClippingStyle设置为'3dbox'，则MATLAB会将图裁剪为由x，y和z轴的限制定义的体积空间。如果将ClippingStyle设置为'rectangle'，则MATLAB会将绘图剪切为围绕x，y和z轴的外部绘制的假想矩形。下图显示了两种剪辑样式之间的差异。

裁剪2D图

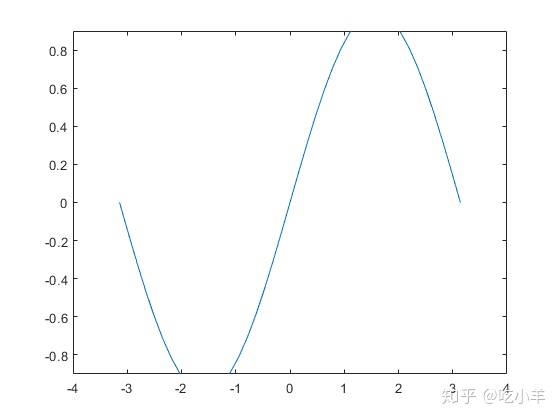

裁剪也用于2D图中。例如，MATLAB在下面的图中裁剪了正弦波。

 x = -pi:pi/20:pi;
 y = sin(-pi:pi/20:pi);
 plot(x,y)
 ylim([-0.9 0.9])

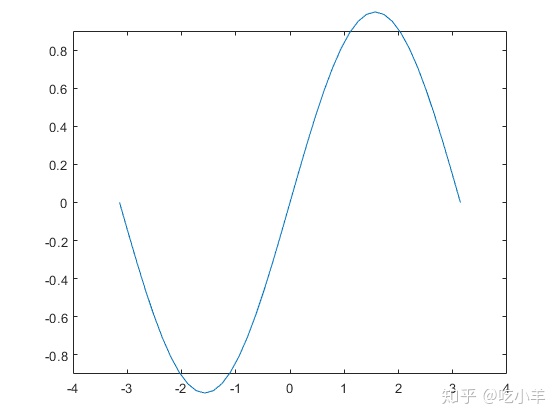

如果关闭剪裁，MATLAB将显示整个正弦波。

 ax = gca;
 ax.Clipping = 'off';

剪切和标记

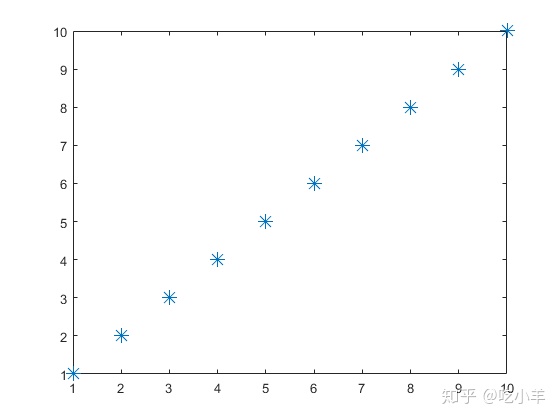

裁剪不会影响在每个数据点绘制的标记，只要数据点本身在图的x和y轴范围内即可。MATLAB会显示整个标记，即使它稍稍超出轴的边界也是如此。

 p = plot(1:10,'*');
 p.MarkerSize = 10;
 axis([1 10 1 10])

注：本文根据MATLAB官网内容修改而成。
