一般来说学校对于学术论文的图像都有一定的要求，比如线性、字体大小等，本文将讲解怎么出高清的图和绘制符合要求的图。

1、输出高清图

x = 1:10;y = rand(1,length(x));figureplot(x,y)xlabel xylabel yprint 1.jpg -djpeg -r800

可以把仿真图输出高清的jpg文件，像素达到800

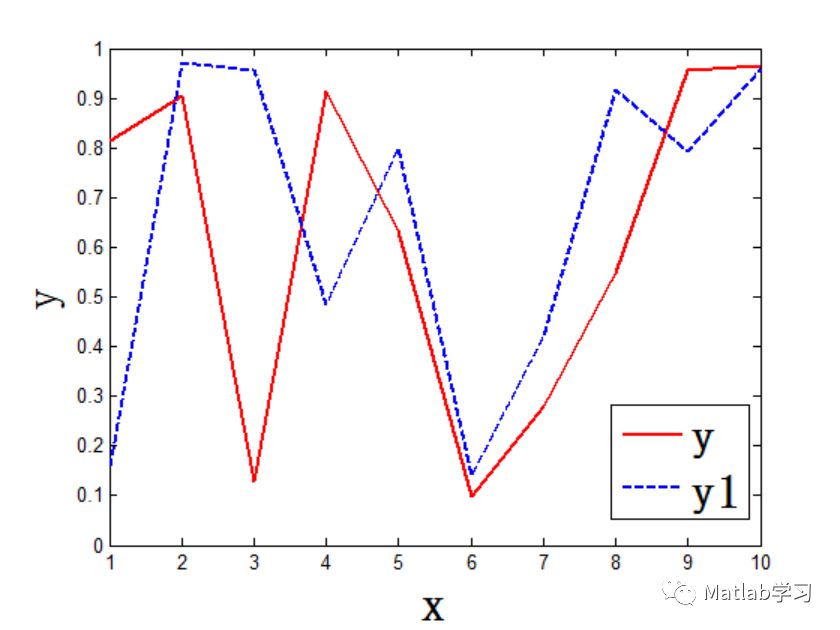

2、绘制特定的曲线

x = 1:10;y = rand(1,length(x));y1 = rand(1,length(x));figureplot(x,y,'r',x,y1,'b--','LineWidth',2);l1 = legend('y','y1','location','best');set(l1,'Fontname', '宋体','FontWeight','bold','FontSize',24)xlabel('x','Fontname', '宋体','FontWeight','bold','fontsize',24);ylabel('y','Fontname', '宋体','FontWeight','bold','fontsize',24);set(gcf,'color','w');% 实现背景为白色

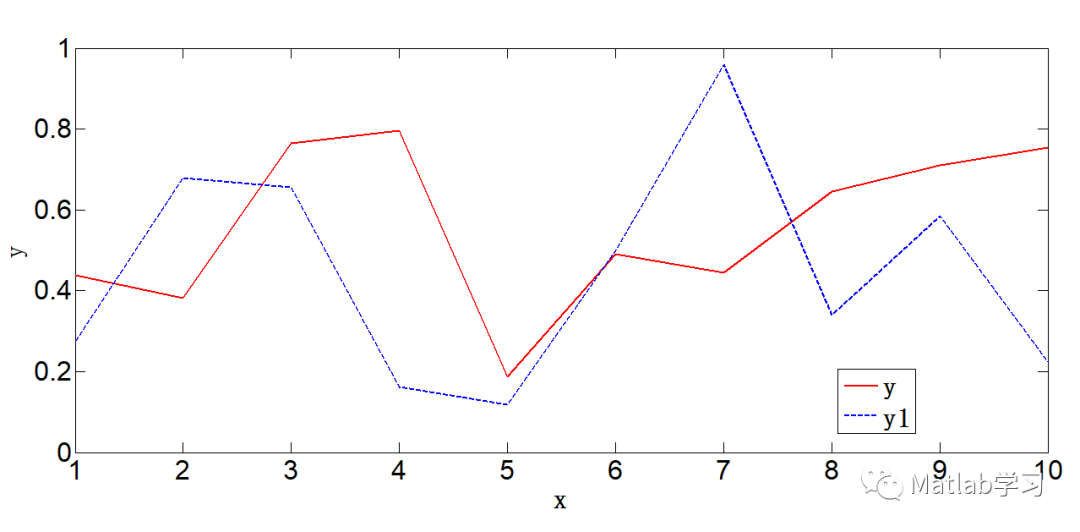

绘制特定长宽的图片格式

x = 1:10;y = rand(1,length(x));y1 = rand(1,length(x));figure1 = figure('Color',[1 1 1]);axes1 = axes('Parent',figure1,'FontSize',24);set (gca,'position',[0.07,0.15,0.9,0.76] ) %控制axe也就是坐标轴的位置plot(x,y,'r',x,y1,'b--','LineWidth',2);l1 = legend('y','y1','location','best');set(l1,'Fontname', '宋体','FontWeight','bold','FontSize',24)xlabel('x','Fontname', '宋体','FontWeight','bold','fontsize',24);ylabel('y','Fontname', '宋体','FontWeight','bold','fontsize',24);set(gcf,'color','w');set (gcf,'position',[100 0 1800 640] ) % 控制输出的figure的位置、大小

2.1 Tex代码列表

下面是Matlab官方列出来的Tex代码列表，

Character Sequence	Symbol	Character Sequence	Symbol	Character Sequence	Symbol
\alpha	α	\upsilon	υ	\sim	~
\beta	β	\phi	Φ	\leq	≤
\gamma	γ	\chi	χ	\infty	∞
\delta	δ	\psi	ψ	\clubsuit	♣
\epsilon	ɛ	\omega	ω	\diamondsuit	♦
\zeta	ζ	\Gamma	Γ	\heartsuit	♥
\eta	η	\Delta	Δ	\spadesuit	♠
\theta	Θ	\Theta	Θ	\leftrightarrow	↔
\vartheta	ϑ	\Lambda	Λ	\leftarrow	←
\iota	ι	\Xi	Ξ	\uparrow	↑
\kappa	κ	\Pi	Π	\rightarrow	→
\lambda	λ	\Sigma	Σ	\downarrow	↓
\mu	µ	\Upsilon	ϒ	\circ	º
\nu	ν	\Phi	Φ	\pm	±
\xi	ξ	\Psi	Ψ	\geq	≥
\pi	π	\Omega	Ω	\propto	∝
\rho	ρ	\forall	∀	\partial	∂
\sigma	σ	\exists	∃	\bullet	•
\varsigma	ς	\ni	∍	\div	÷
\tau	τ	\cong	≅	\neq	≠
\equiv	≡	\approx	≈	\aleph	ℵ
\Im	ℑ	\Re	ℜ	\wp	℘
\otimes	⊗	\oplus	⊕	\oslash	∅
\cap	∩	\cup	∪	\supseteq	⊇
\supset	⊃	\subseteq	⊆	\subset	⊂
\int	∫	\in	∈	\o	ο
\rfloor	ë	\lceil	é	\nabla	∇
\lfloor	û	\cdot	·	\ldots	...
\perp	⊥	\neg	¬	\prime	´
\wedge	∧	\times	x	\0	∅
\rceil	ù	\surd	√	\mid	|
\vee	∨	\varpi	ϖ	\copyright	©
\langle	∠	\rangle	∠

ex:

x = 1:10;y = rand(1,length(x));figureplot(x,y)xlabel \betaylabel \alphaset(gcf,'color','w');set(gca,'box','off');

2.2 Text Properties

下标用 _(下划线)
上标用^ (尖号)
斜体 \it
黑体 \bf
<< \ll
>> \gg
正负 \pm
左箭头 \leftarrow
右箭头 \rightarrow
上箭头 \uparrow
上圆圈(度数) \circ
例 text(2,3,'\alpha_2^\beta')

it\w(x):mm，要求w(x)是斜体，而:mm不要求斜体

{it\w(x)}:mm，把要设置成斜体的用大括号放在一起

注： 可用{}把须放在一起的括起来

2.3 特殊的数学符号

\approx   ≈     \oplus      ≡     \neq ≠     \leq  ≤     \geq ≥     \pm ±

\times   ×    \div ÷    \int ∫    \exists   ∝    \infty    ∞     \in  ∈    \sim ≌    \forall   ～    \angle   ∠    \perp    ⊥    \cup ∪    \cap ∩     \vee ∨    \wedge    ∧    \surd    根号       \otimes    叉乘符号  \oplus⊕

箭头

\uparrow ↑     \downarrow    ↓     \rightarrow     →    \leftarrow       ←

2.4 MATLAB图形上的文字修饰

文字标注是图形修饰中的重要因素，它可以是用户在窗口上随意添加的字符说明，还可以是坐标轴对象中所用到的刻度标志等。字符对象的常用属性如下：

• Color属性:字符的颜色。该属性的属性值是一个1x3颜色向量。

• FontAngle属性:字体倾斜形式。如正常'normal'和斜体'italic'等。

• FontName属性:字体的名称。如'TimesNewRoman'与'Courier'等。

• FontSize属性:字号大小。默认以pt为单位，属性值应该为实数。

• FontWeight属性:字体是否加黑。可以选择'light'、'normal'(默认值)、'demi'和'bold'4个选项,其颜色逐渐变黑。

• HorizontalAlignment属性:表示文字的水平对齐方式。可以有'left'(按左边对齐)、'center'(居中对齐)、'right'(按右边对齐)三种选择。类似地，对字符矩阵的位置还有VerticalAlignment属性。

• FontUnits属性:字体大小的单位。如'points'(磅数，即pt)为默认的值，此外，还可以使用如下单位'inches'(英寸)、'centimeters'(厘米)、'normalized'(归一值)与'pixels'(像素)等。

• Rotation属性:字体旋转角度。可以为任何数值。

• Editing属性:是否允许交互式修改。选项可以为'on'和'off'。

• String属性:构成本字符对象的字符串。可以是字符串矩阵。

• Interpreter属性:是否允许TeX格式。选项为'tex'(允许TeX格式)和'none'(不允许)两种，前者显示的效果好，而后者速度快。

2.5 MATLAB图形对象简介

获取和改变对象的属性可以采用 get() 和 set() 函数对来实现。

>> set(句柄, 属性1,属性值1, 属性2,属性值2,...)
>> 属性值=get(句柄，属性)

• Box 属性: 表示是否需要坐标轴上的方框，选项可以为 'on' 和 'off', 默认的值为 'on'。

• ColorOrder 属性: 设置多条曲线的颜色顺序,应该为一个 n x 3 矩阵， 可以由 colormap() 函数来设置。

• GridLineStyle 属性: 网格线类型，如实线、虚线等，其设置类似于 plot() 函数的选项，默认值为 ':',见前面的表格。

• NextPlot 属性: 表示坐标轴图形的更新方式，'replace' 是默认的选项，表示重新绘制，而'add' 选项表示在原来的图形上叠印，它相当于直接使用 hold on 命令的效果。

• Title 属性: 本坐标轴标题的句柄。而其具体内容由 title() 函数设定，由此句柄就可以访问到原来的标题了。

• XLabel 属性: x 轴标注的句柄，其内容由 xlabel() 函数设定。此外，类似地还有 YLabel 和ZLabel 属性等。

• XDir 属性: x 轴方向,可以选择 'normal' (正向) 和 'rev' (逆向), 此外 YDir 和 ZDir 属性也是类似的。

• XGrid 属性: 表示 x 轴是否加网格线，可选值为 'off' 和 'on', 此外还类似地有 YGrid 和ZGrid 选项。

• XLim 属性: x 轴上下限，以向量 [xm,xM] 形式给出。此外，还有 YLim 和 ZLim 属性，前面介绍的 axis() 函数实际上是对这些属性的直接赋值。

• XScale 属性: x 轴刻度类型设置，可以为 'linear' (线性的) 和 'log' (对数的)。此外还有YScale 和 ZScale 属性。

XTick 和 XTickLabel 属性: XTick 属性将给出 x 轴上标尺点值的向量，而 XTickLabel 将存放这些标尺点上的标记字符串。对 y 和 z 轴也将有相应的标尺属性，如 ZTick 等。
