芯谷科技--DC-DC芯片D1509
·
- 应用领域
适用于工控主板、TV板卡、安卓主板、车载功放电源等产品方案应用。
- 功能介绍
D1509是一款输入耐压40V、输出电压1.23-37V可调、输出电流最大2.0A的高效率、高精度DC-DC芯片，其输出电压有固定3.3V、5.0V和12.0V的版本，可以为客户省去外围的电压调节电阻，以节省成本和PCB空间。
- 基本特性
|
型号 |
输入电压 |
输出电压 |
输出电流（Max） |
基准电压 |
工作频率 |
封装形式 |
|
D1509 |
4.5～40.0V |
1.23～37.0V |
2.0A |
1.23V |
150KHz |
ESOP8 |

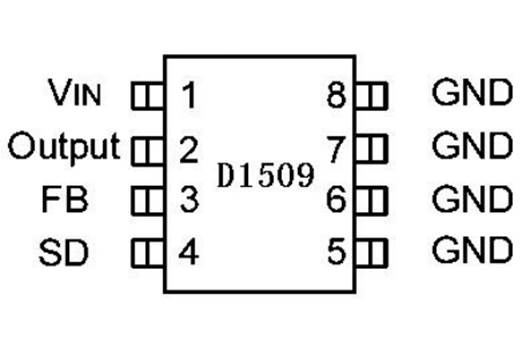

- 引脚信息
其各引脚功能如下：
|
序号 |
引脚名称 |
功能描述 |
|
1 |
Vin |
电压输入（范围：4.5～40.0V） |
|
2 |
Output |
PWM输出 |
|
3 |
FB |
基准反馈输入 |
|
4 |
SD |
工作使能脚 |
|
5-8 |
GND |
系统地 |
- 参考设计

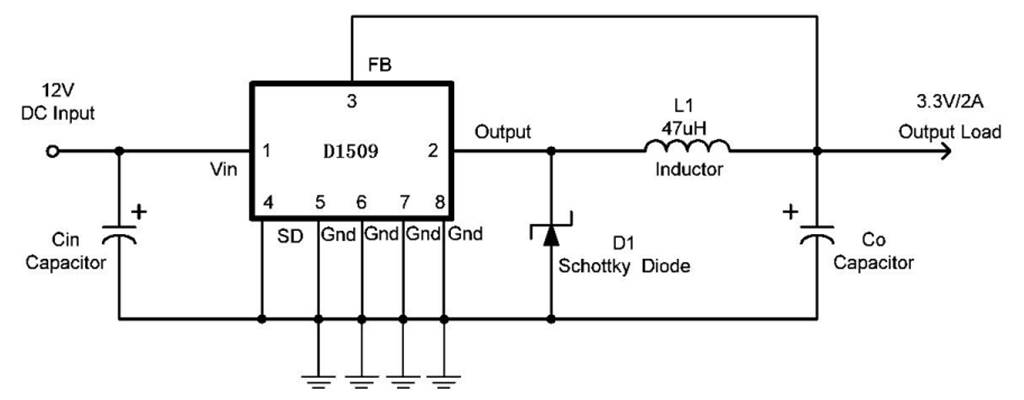

2、固定电压版本：

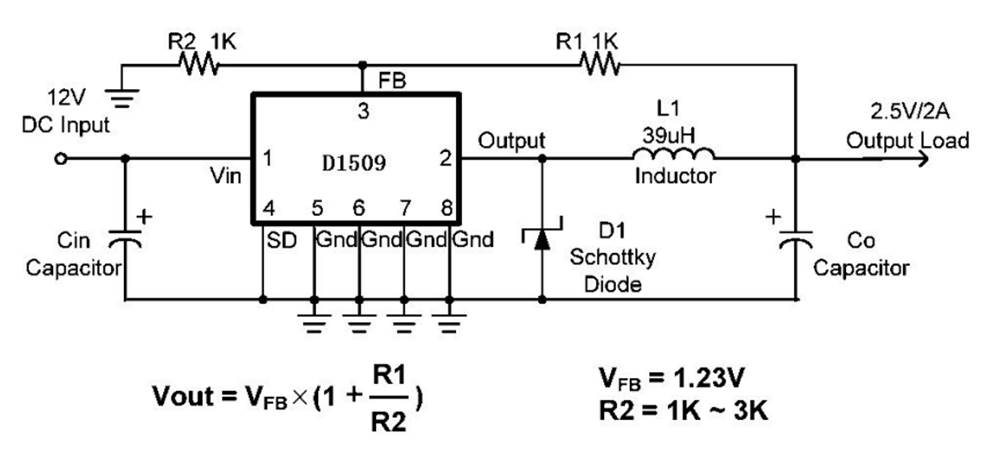

- 可调电压版本：
