1 8255A 基本功能

1. 通道型接口，主要用于数据的输入输出
2. 3 个独立的 8 位并行端口
   1. 2 个 8 位端口（PA，PB）
   2. 1 个 可拆分为 2 个 4 位的端口（PC）
3. 各个端口具有控制和锁存能力，即都能做输入、输出端口
4. 可通过编程，设置各个端口工作在某一确定状态下
5. 3 种工作方式
6. 可分为两组控制模块，A 口和 C 上半口，B 组和 C 下半口

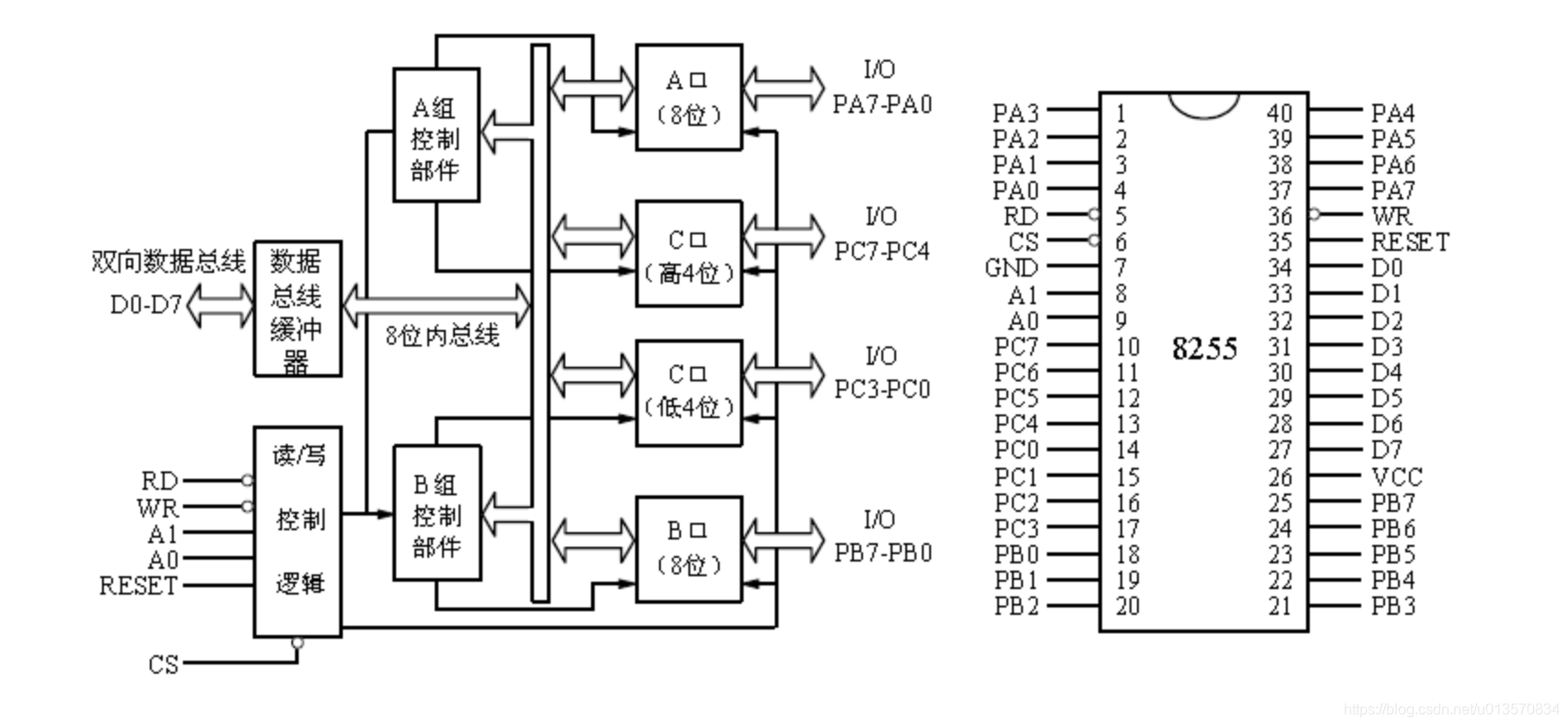

2 8255A 内部结构和外部引脚

3 8255A 工作方式

方式 0

1. 3 个独立的 8 位简单接口，占用 1 位作选通控制信号
2. 连接简单外设，适用于无条件或查询方式

方式 1

1. 利用一组选通控制信号控制 A、B 的数据输入、输出
2. A、B 端口作输入、输出，C 端口 6 位作选通控制信号（A、B 各占一半）
3. 中断控制方式

方式 2

1. 双向输入输出方式
2. 只有 A 端口可工作在方式 2，占用 C 端口 5 位作选通控制信号
3. 中断控制方式

4 8255A 控制字

方式控制字

确定 3 个端口的工作方式及传送方向

输入为 1，输出为 0

位控制字

仅用于 C 端口，设置某位的初始状态

置位为 1，复位为 0
