1.  低功耗应用需求：

在电池供电的电子设备和车规产品上，都对产品有低功耗的需求。低功耗的设计主要有硬件低功耗和软件低功耗。

2.  低功耗模式选择：

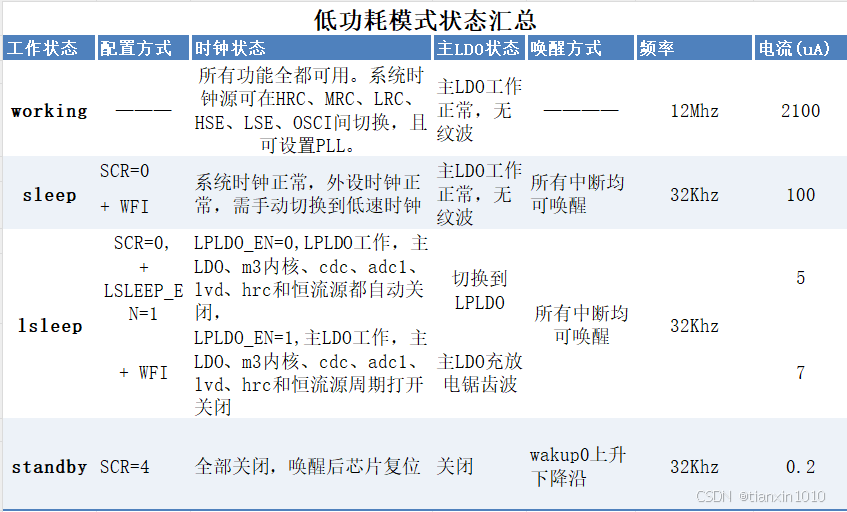

如上图所示，该芯片有工作模式，休眠模式，低功耗休眠和standby模式，standby模式功耗最低，不过唤醒后会复位芯片，丢失RAM和寄存器的数据，所以应用不多。应用最广泛的是低功耗休眠+定时唤醒的方式。该芯片设计了低功耗稳压器在低功耗休眠模式对Core供电，降低了产品功耗。

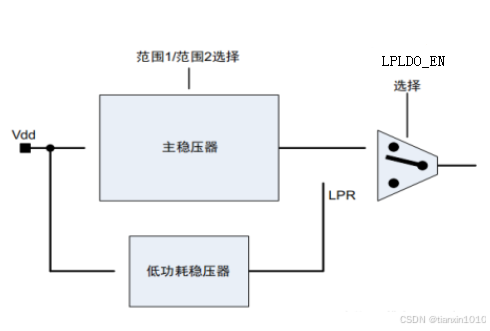

图. 芯片休眠LDO设计

如上图所示，LPLDO_EN选择在低功耗模式下的Core电源选择，当LPLDO_EN=0时，低功耗稳压器（LPLDO）负责给Core供电，当LPLDO_EN=1时，主稳压器（LDO）负责给Core供电。

当选择LPLDO进入低功耗模式后，主LDO、m3内核、cdc、adc1、lvd、hrc和恒流源都自动关闭，5V和1.5V的BOR电路、LRC保持工作，外设需要手动关闭。LPLDO结构简单，反应慢，驱动能力弱（只有几个mA），所以只能用在睡眠模式。

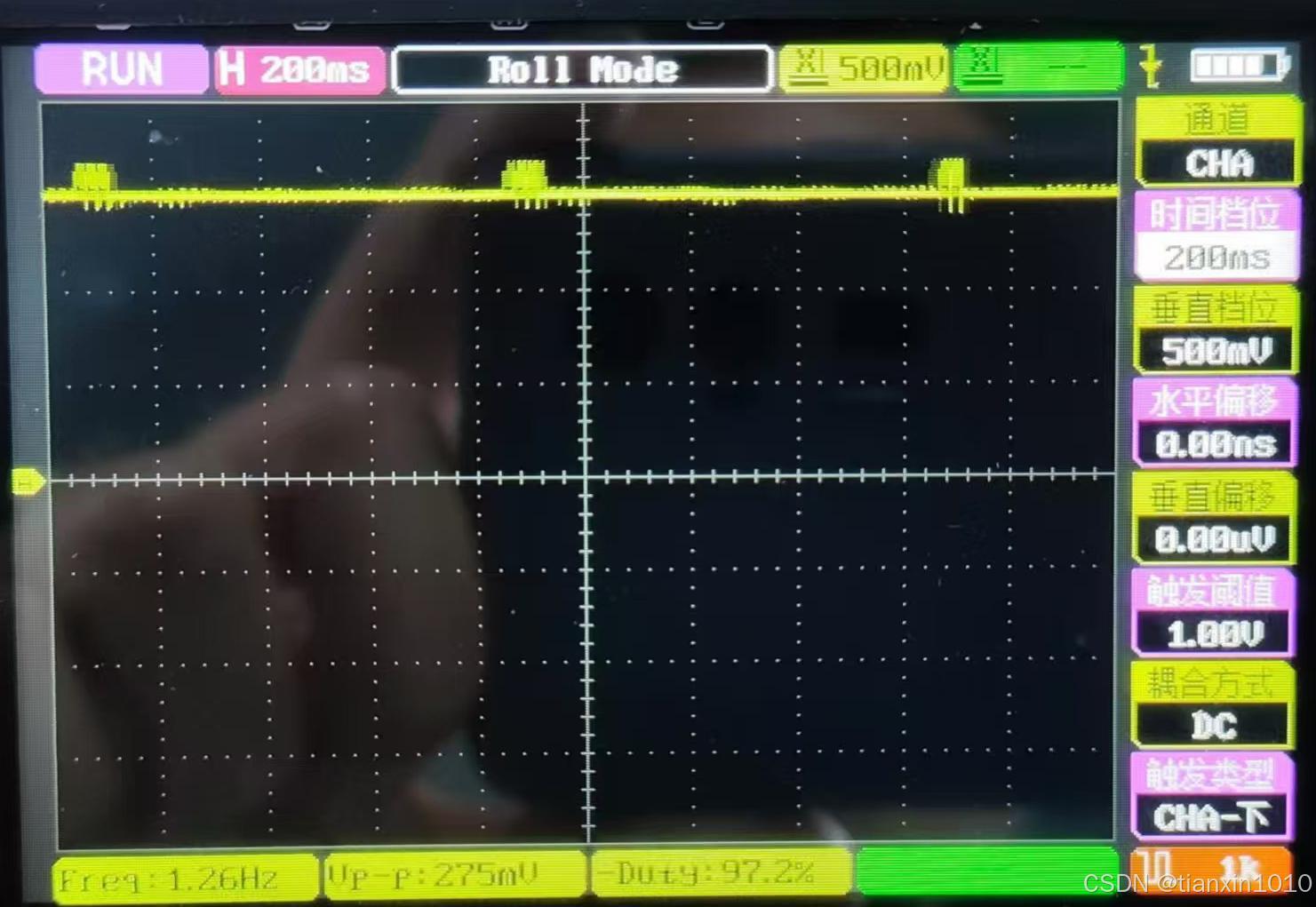

图.LPLDO工作下的LDO电压切换图

当选择主LDO进入低功耗模式后，主LDO通过周期休眠唤醒输出锯齿波，主LDO、m3内核、cdc、adc1、lvd、hrc和恒流源周期打开关闭，5V和1.5V的BOR电路、LRC保持工作。当在耗电模块开启期间，片内LDO电路给LDO片外电容充电，在耗电模块关闭期间，依靠LDO片外电容来维持LDO的电压在1.35-1.65V间，此电压典型值是1.5V,其上的波动越小越好。注意此模式下LDO引脚需外接10uF以上电容，否则会造成LDO过低复位芯片。

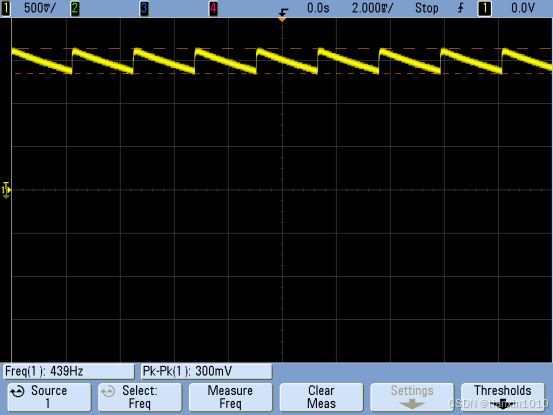

图.主Ldo工作下的锯齿波充放电图

3.测试代码

•     进入低功耗模式，首先关闭不需要的外设，将时钟切换到32K低速时钟。
•     LSLEEP_EN=1进入低功耗休眠，LPLDO_EN = 0打开LPLDO。
•     将SWD调试口设置为高阻态，
•     调用__WFI()函数即可以进入低功耗状态。

/*
	函数名:Sleep_Init()
	功能：休眠初始化
	参数：无
	返回值：无
*/
void Sleep_Init(void)
{
	FLASHCTRL->INTR =0x340;  //clear flash intr
	SCU->CR_b.MSION = 0x0;//关闭中速时钟
	SCU->CR_b.LSION = 1;//打开低速时钟
	while(0==SCU->CR_b.LSIRDY) ;//等待lsi ready
	//设置充放电模式
	SYSCTRL->LVD_CTRL_b.LSLEEP_EN = 1;//使能深度睡眠，0为sleep 1为lsleep
	SYSCTRL->RDN_CR0_b.LPLDO_EN = 0;//0打开LPldo 1关闭LPldo
	SYSCTRL->BCLK_CFG_b.CHARGE_RATIO = 0;//如果关闭LPldo可以设置锯齿波充放电速率
	SCU->PENR_b.GPIOAEN = 1;
	GPIO->CR[29] = 0x0;//关闭调试口swd
	GPIO->CR[30] = 0x0;//关闭调试口sck
}
