FPGA的时序分析——收敛和约束

班级：XX 姓名：XX 学号：XX

FPGA设计的时序收敛

在系统层次上，时序收敛指的是通过在总体方案设计的功能结构划分，并定义好一级模块的接口信号与时序，能够保证某个一级模块内部的改动不会影响其它一级模块，时序收敛于一级模块内部。这也是”问题局部化”思想的要求。

在实际的设计中，由于设计者的水平或者其它局限性，一些一级模块中的二级模块可能会与原设计方案中的不同，甚至要重新划分，如果在接口时序不能收敛到一级模块，二级模块的”风吹草动”使得该一级模块的接口也要重新更改，则将导致其它一级模块也要作相应更改，这将导致设计周期大大延长。

在FPGA设计中(除验证外)，最主要的时间陷阱(Time Sink)是时序收敛。时序收敛常常是一个不断反复的过程，以确保设计中的每个路径都满足时序要求。在相对较小、速度较慢的设计中，时序收敛比较容易，而且是自动收敛的，因此对FPGA器件或实现工具的要求不高。然而，实际中的大多数设计并非如此轻松，它们要求对每个关键路径进行调整，以满足时序要求，而期间又会不断有新的关键路径被发现或出现。图1是迭代的时序收敛示意图。在第一阶段，只有路径C的时间裕量是负数。为改善路径C，对设计进行修改。随着对路径C实现约束，路经B和E又成为关键路径(见第二阶段)，然后又对路径B和E进行改善。以此类推，直到所有路径都满足时序要求。

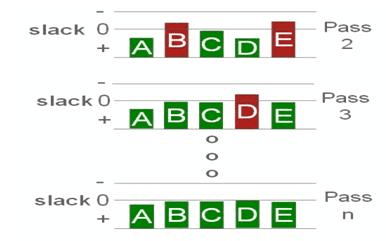

1.迭代的时序收敛示意图

常用的时序概念：周期、最大时钟频率、时钟建立时间、时钟保持时间、时钟到输出延时、管脚到管脚延时、Slack和时钟偏斜(Skew)。下面主要介绍Altera对应的这些时序概念和约束方法。

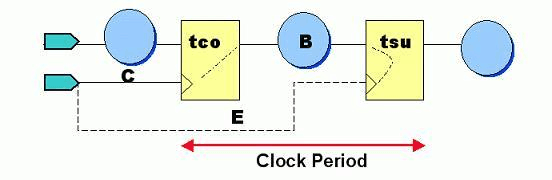

1.clock period公式描述如下：
