1、FPGA与ASIC：芯片界的“双雄”对比

• 需求明确 → 需长期稳定 → 大规模量产 → 选ASIC
• 需求多变 → 需快速迭代 → 小批量试错 → 选FPGA

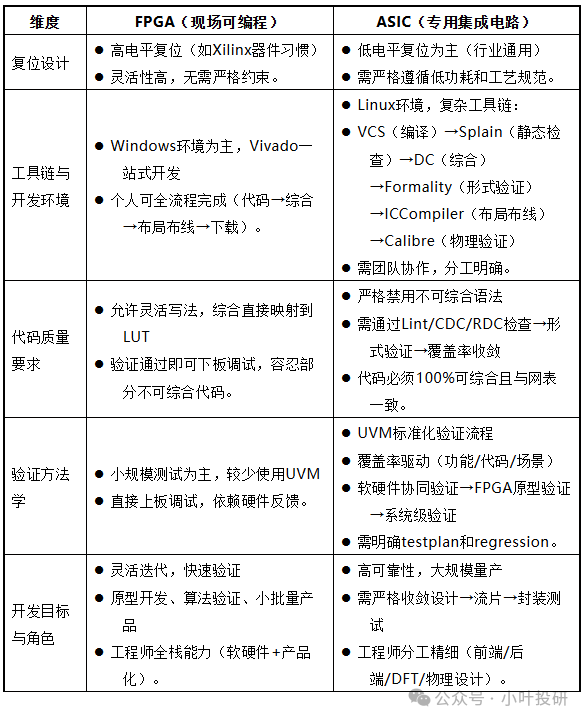

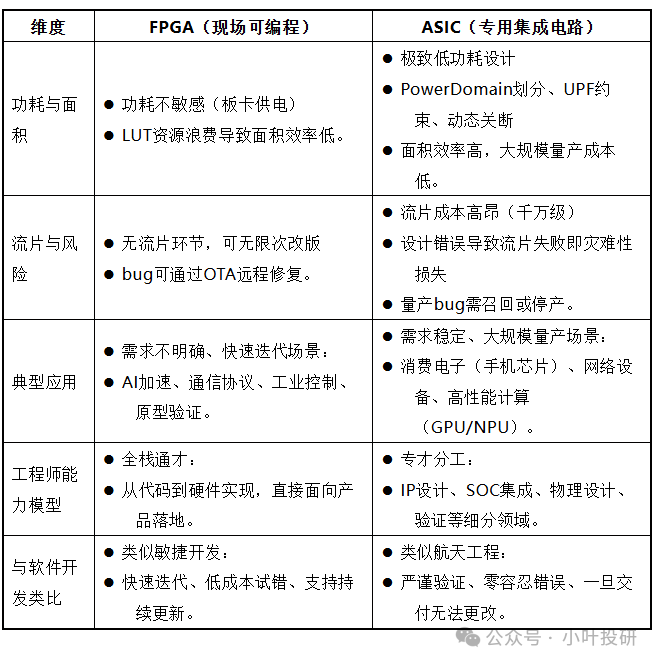

可以说这是两个不同的行业，二者区别如下面两张表格所示：

2、FPGA的“核心武器”：LUT（查找表）原理大揭秘

我们思考一下为什么会有FPGA的出现？

在FPGA问世前，MUX等逻辑电路的设计依赖真值表并通过离散门电路实现；FPGA问世后，逻辑电路（包括MUX）可以通过LUT直接实现，LUT的本质是将真值表映射到可编程存储单元中。

示例：两种方法实现二选一多路选择器（MUX）

方法1：利用真值表并通过离散门电路

A、B、C各有0和1两种输入，因此A、B、C组合共有2的三次方=8种输入

当选择信号S=0时，输出Y=A；当S=1时，输出Y=B。

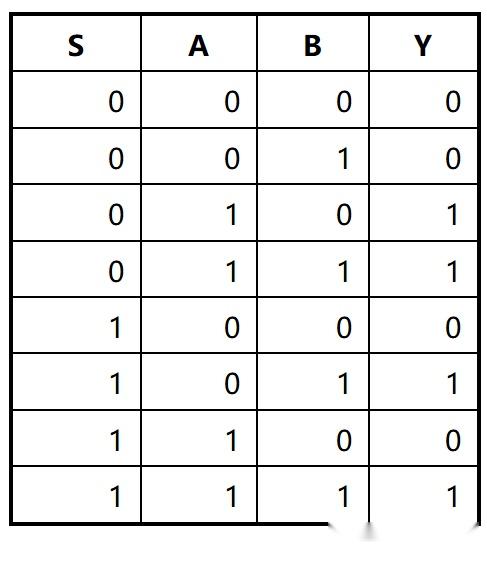

真值表如下：

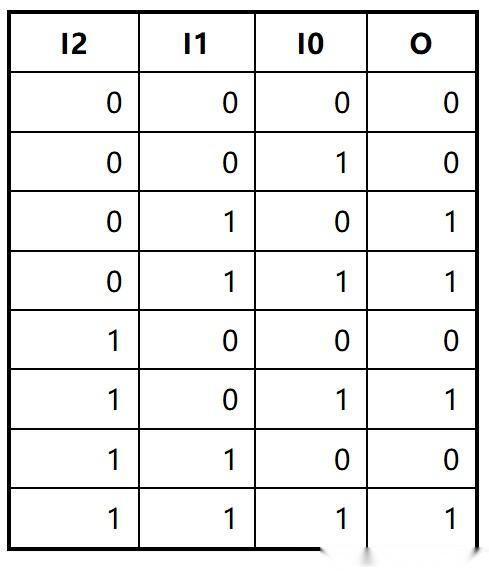

方法2：将真值表映射到可编程存储单元中（FPGA思想）

那么FPGA中的LUT是如何实现逻辑电路设计的呢？

也就是说，FPGA的LUT本质上是硬件化的真值表，它继承了真值表的逻辑设计思想，但通过可编程存储单元实现了更灵活、高效的逻辑实现方式。

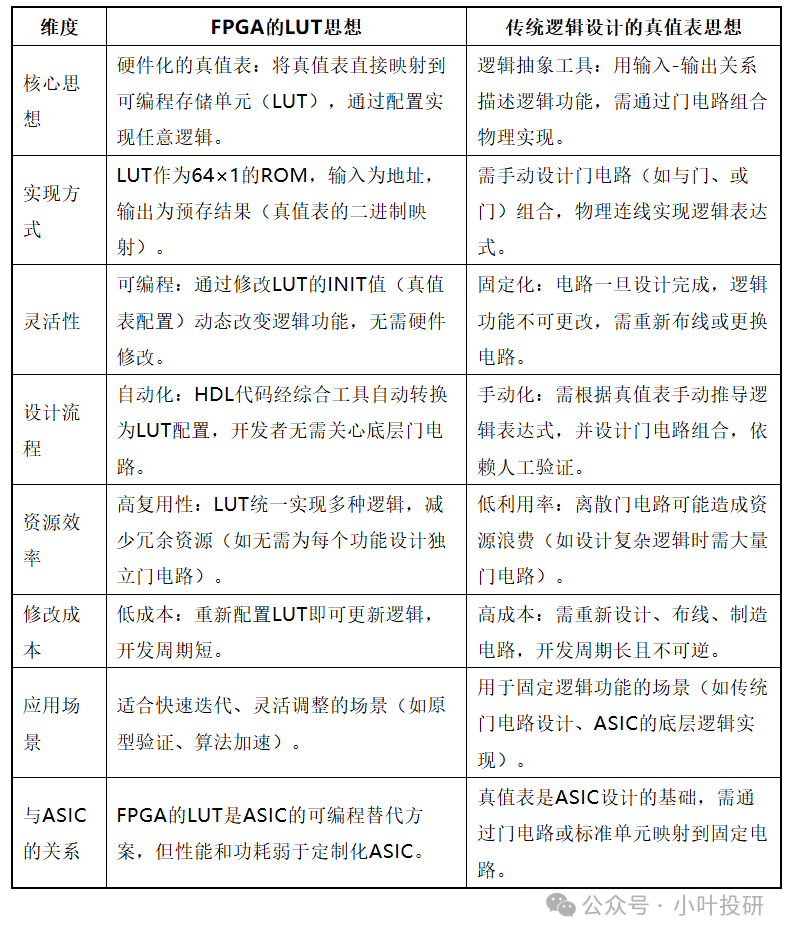

3、FPGA的LUT与传统逻辑设计中真值表的核心差异：

• LUT的本质是真值表的硬件化：LUT将真值表的抽象逻辑直接转化为可编程存储单元，实现了“所见即所得”的设计方式，而传统真值表需依赖物理门电路实现。
• 灵活性与效率的权衡：LUT的优势：通过牺牲部分性能（较ASIC），换取极高的灵活性和开发效率。真值表的局限：需手动设计电路，但一旦实现即为最优（如ASIC中的逻辑单元）。
• 技术演进的体现：FPGA的LUT思想是数字逻辑设计从“固定门电路”向“可编程存储映射”的革命性转变，大幅降低了硬件设计门槛。
