（爱协生）代理 AXS4056 ESOP8 1000mA 线性锂电池充电管理芯片
时自动降低充电电流，这个功能可以使用户最大限度的利用芯片的功率处理能力，不用担心芯片过热而损坏芯片或者外部元器件。这样，用户在设计充电电流时，可以不用考虑最坏情况，而只是根据典型情况进行设计就可以了，因为在最坏情况下，AXS4056。是专门为一节锂离子或锂聚合物电池而设计的线性充电器电路，利用芯片内部的功率晶体管对电池进行涓流、恒流和恒压充电。当输入电压掉电或者输入电压低于电池电压时，充电器进入低
·
产品描述
AXS4056 是一款充电电流高达 1000mA 单节锂离子电池线性充电管理芯片，其采用了恒定电流/恒定电压的充电模式。AXS4056 采用了内部 PMOSFET 架构，加上防反灌电路，不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于 4.2V。充电电流可通过 PROG 脚外接一个电阻设置，最高可达 1000mA。当电池电压达到最终浮充电压之后，同时充电电流降至设定值 1/10 时，AXS4056 将自动终止充电循环。当输入电压被拿掉时，AXS4056 自动进入一个低电流状态，电池漏电流在 1uA 以下。AXS4056 的其他特点包括电池温度检测、CE 使能端输入控制、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。
产品特点
待机电流<1uA
线性充电模式，充电电流可达 1000mA
涓流/恒流/恒压三段式充电
温度自适应实现充电速率最大化
C/10 充电终止
2.9V 涓流充电
软启动限制了浪涌电流
充电电流外部可调
电池温度监测功能
自动再充电
电池防反接功能
充电状态指示、无电池和故障状态指示

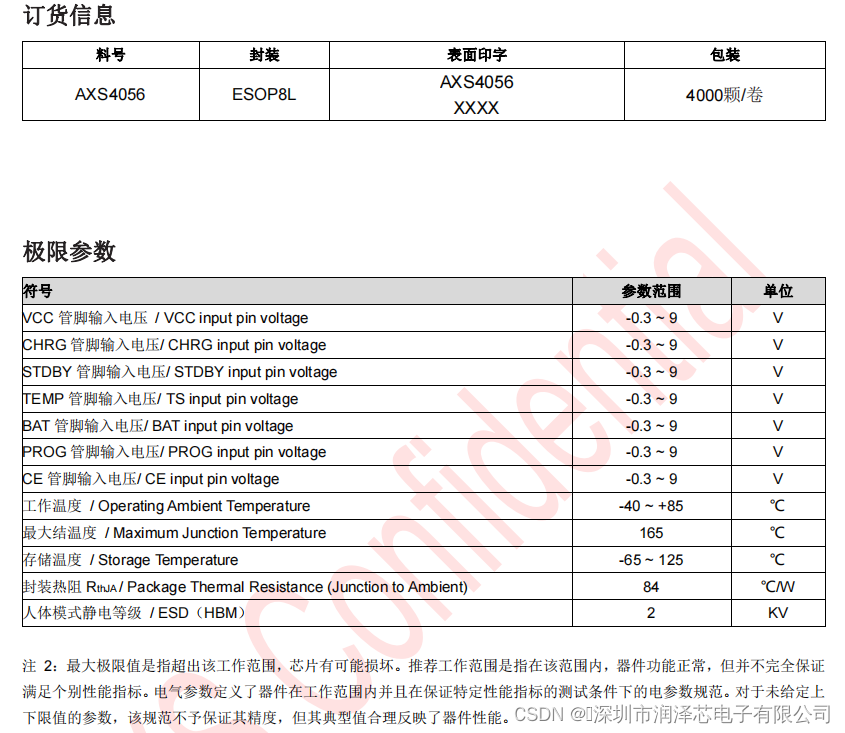

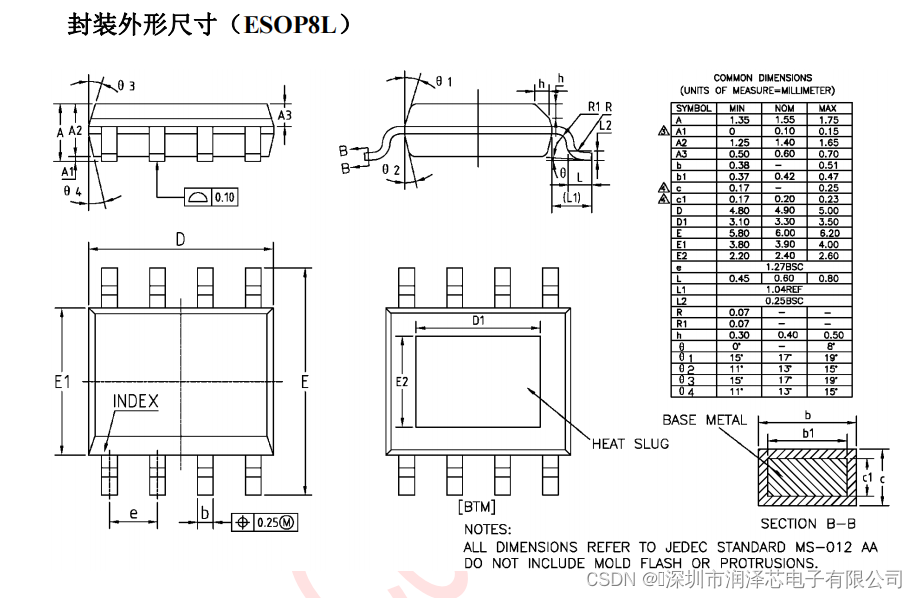

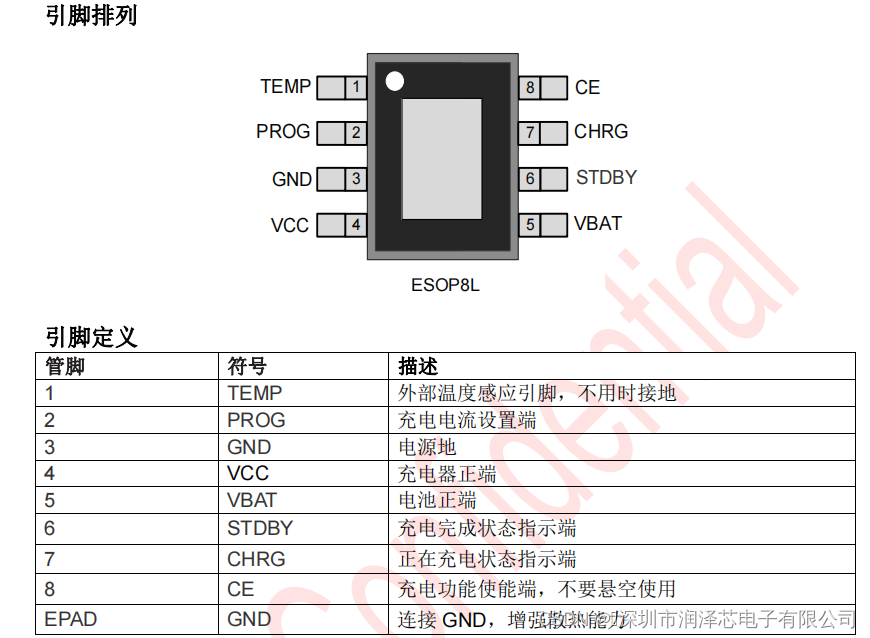

ESOP8 封装
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin
注 1：充电电流设置电阻最小不能小于 1KΩ，CE 不能悬空使用。

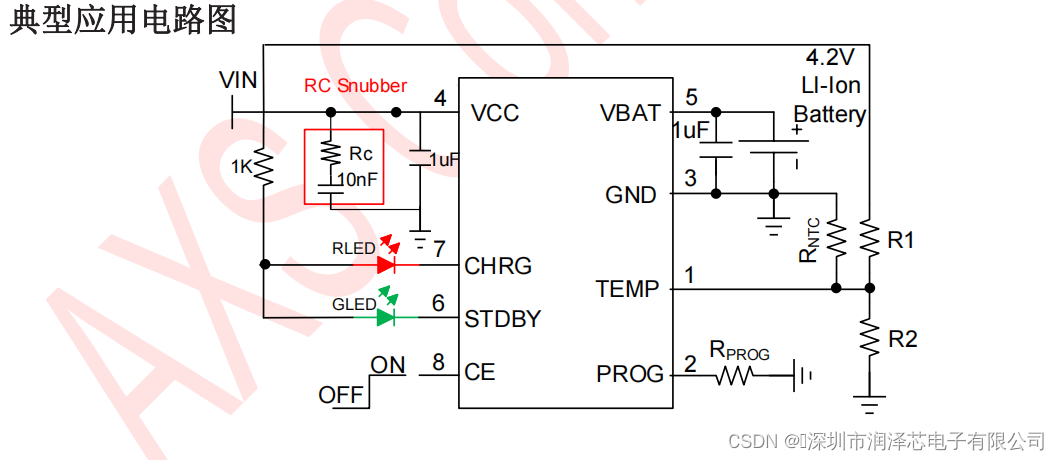

应用建议：在热插拔充电器时，在芯片VCC 端口会产生浪涌电压，过高的浪涌电压可能损坏芯片或VCC 电容，为了规避这种风险，建议在靠近VCC端口处再并上一个RC Snubber 电路（PCB上尽量靠近VCC端口放置），同时也可以用TVS管来代替RC Snubber 电路

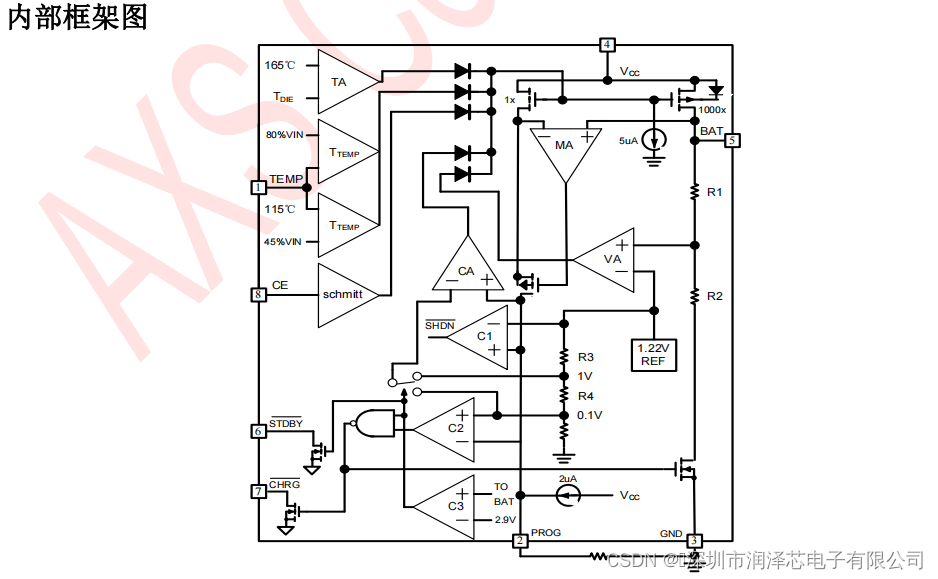

工作原理
- AXS4056 是专门为一节锂离子或锂聚合物电池而设计的线性充电器电路，利用芯片内部的功率晶体管对电池进行涓流、恒流和恒压充电。充电电流可以用外部电阻编程设定，最大持续充电电流可达 1A，不需要另加阻流二极管和电流检测电阻。AXS4056 包含两个漏极开路输出的状态指示输出端，充电状态指示端 CHRG 和电池充电完成指示输出端 STDBY。
-
芯片内部的功率管理电路在芯片的结温超过 130℃时自动降低充电电流，这个功能可以使用户最大限度的利用芯片的功率处理能力，不用担心芯片过热而损坏芯片或者外部元器件。这样，用户在设计充电电流时，可以不用考虑最坏情况，而只是根据典型情况进行设计就可以了，因为在最坏情况下，AXS4056 会自动减小充电电流。
-
当输入电压大于电源低电压检测阈值和芯片使能输入端接高电平时，AXS4056 开始对电池充电，CHRG管脚输出低电平，表示充电正在进行。如果电池电压低于 2.9V，AXS4056 采用涓流对电池进行预充电。当电池电压超过 3V 时，充电器采用恒流模式对电池充电，充电电流由 PROG 管脚和 GND 之间的电阻RPROG 确定。当电池电压接近 4.2V 电压时，充电电流逐渐减小，AXS4056 进入恒压充电模式。当充电电流减小到充电结束阈值时，充电周期结束CHRG 端输出高阻态，STDBY 端输出低电位。 充电结束阈值是恒流充电电流的 10%。当电池电压降到再充电阈值以下时，自动开始新的充电周期。芯片内部的高精度的电压基准源，误差放大器和电阻分压网络确保电池端调制电压的精度在 1%以内，满足了锂离子电池和锂聚合物电池的要求。当输入电压掉电或者输入电压低于电池电压时，充电器进入低功耗的睡眠模式，电池端消耗的电流小于 0.1uA，从而增加了待机时间。如果将使能输入端 CE 接低电平，充电器停止充电。
