产品描述

JW5250A是一种基于恒定接通时间（COT）控制的单片降压开关调节器，用于快速瞬态响应。JW5250A的输入范围为2.7V-6.0V，提供1A的连续输出电流，集成p通道和n通道模块。内部的同步电源开关提供了高效率。在轻负荷下，调节器在低频下工作，以保持高效率和低输出波纹。JW5250A通过打嗝输出短路保护、FB短路保护、启动电流损耗保护、输入电压锁定和热插拔以及热保护，保证了稳健性。JW5250A有一个5针SOT23-5包，它提供了一个紧凑的解决方案与最小的外部组件。

产品特点

2.7V至6.0V的工作输入范围

最大可达1A的输出电流

峰值效率高达92%

内部软启动

1.5MHz开关频率

电压锁定下的输入

热插头保护，短路保护

热防护，热养护

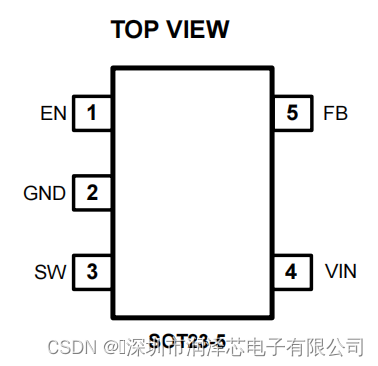

可在SOT23-5软件包中获得

 JW5250A是一个恒定的准时控制、同步、降压调节器。它将输入电压从2.7V~6.0V调节至低至0.6V的输出电压，并能够提供高达1A的负载电流。

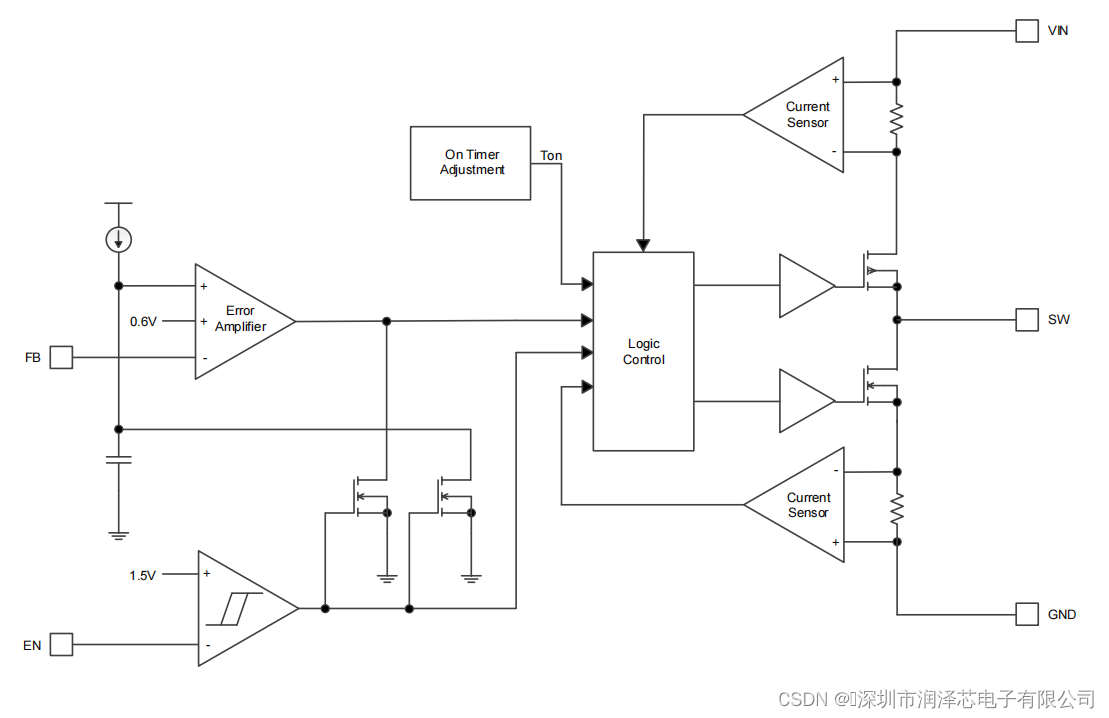

JW5250A利用恒定的准时控制来调节输出电压。输出电压通过电阻分压器在FB引脚处测量，误差被内部跨导误差放大器放大。将内部误差放大器的输出与内部测量的开关电流进行比较，以控制输出电流限制。

JW5250A在轻负荷下以PFM模式工作。在PFM模式下，开关频率与负载电流成比例连续控制，即负载电流下降时开关频率降低，通过减少开关损耗来提高轻负载下的功率效率，而负载电流上升时开关频率增加，使输出电压涟漪最小。

当EN引脚电压驱动低于0.4V时，JW5250A在关闭模式下工作。在关闭模式下，整个调节器关闭，JW5250A消耗的电源电流降至1uA以下。
