今天来讲俩DCDC升压芯片，之前讲的都是降压芯片，现在聊聊升压芯片。

先看看AP2005。

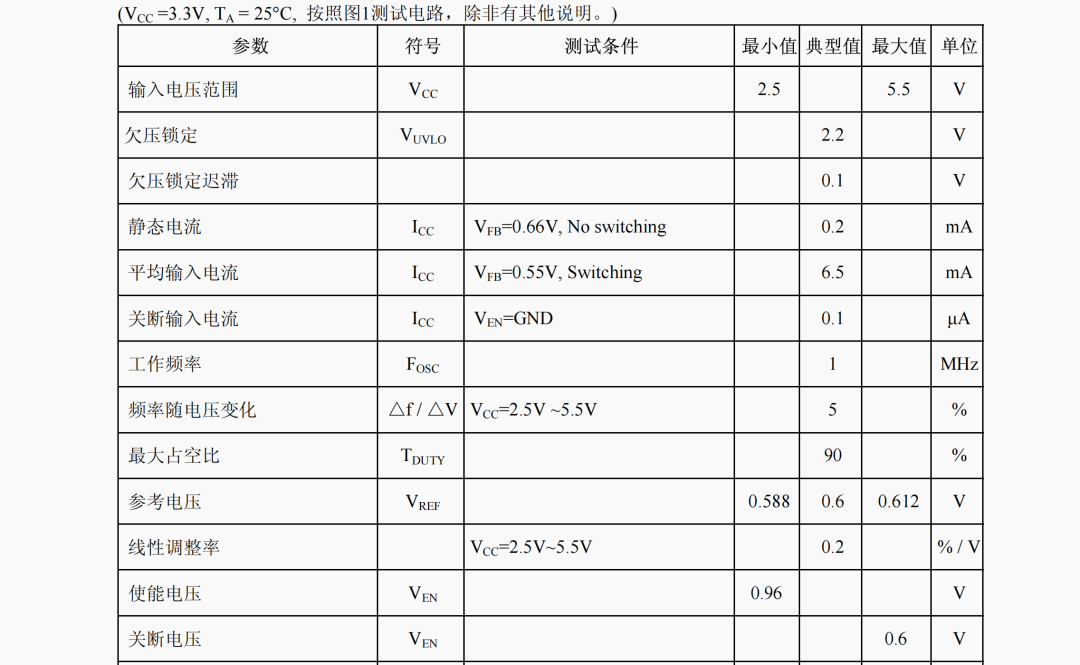

输入电压范围是2.5~5.5V。

最高可输出9V。

静态电流有点大，是200uA。

工作频率1MHz。

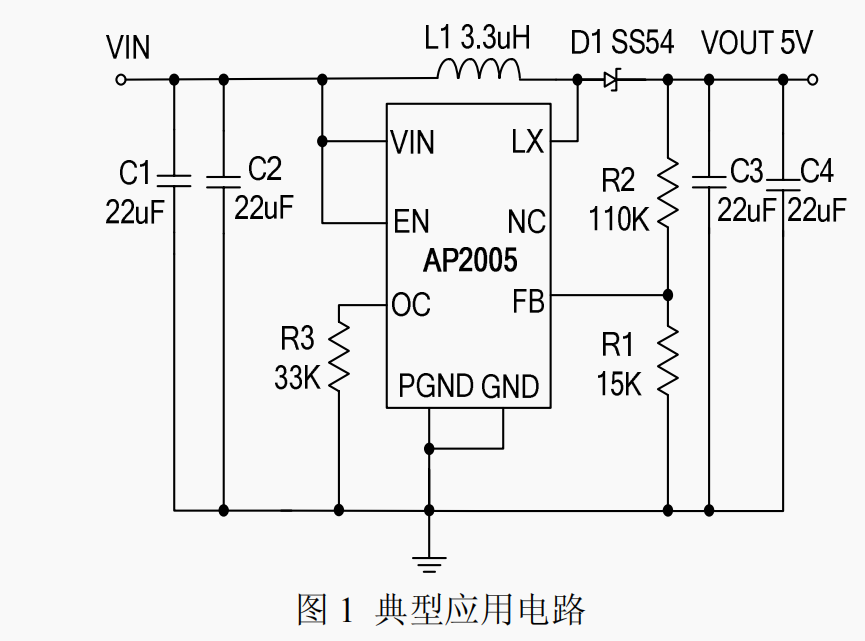

典型应用电路也比较简单。

输入输出端各接两个22uf的电容。

OC端接个电阻，可以设置电流限制。

R1和R2用来设置输出电压。

其他就是在VIN和LX直接接个电感，就参考上图的3.3uH就行。

LX和VOUT之间再接个型号为SS54的肖特基二极管。

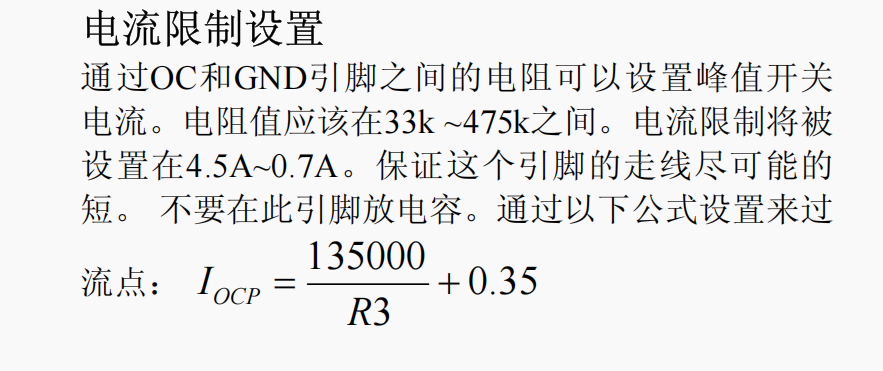

R3就是OC接的那个电阻，我们通过修改OC接的电阻，参考上面的公式就可以对电流限制进行设置了。

并且电阻值推荐范围在33kΩ~475kΩ，电流限制范围在0.7A~4.5A。

输出电压设置就靠R1和R2。

价格方面，我在淘宝看的是五毛多一片。

接下来看看FP6276B。

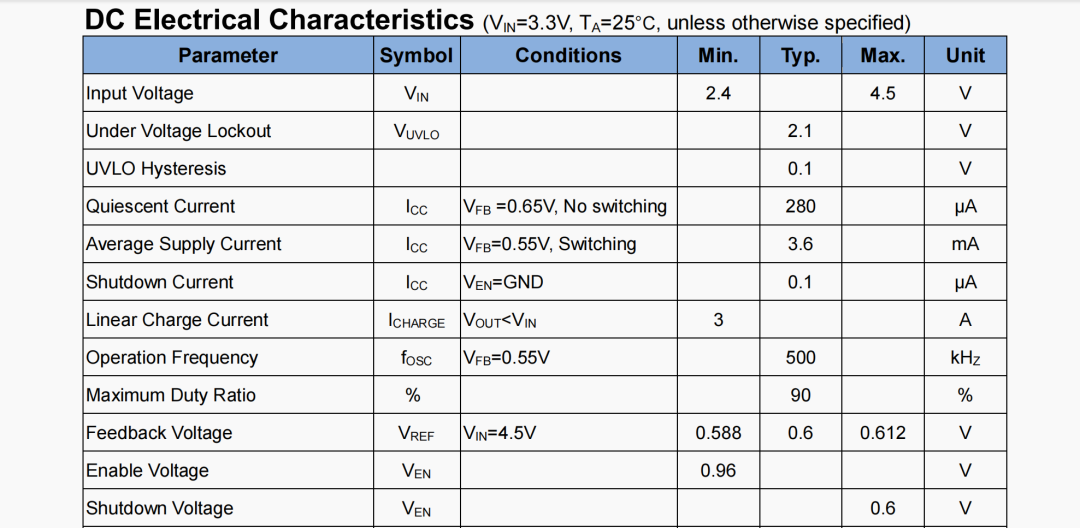

输入电压范围是2.4V~4.5V。

最高输出5.3V。

静态电流是280uA。

工作频率500kHz。

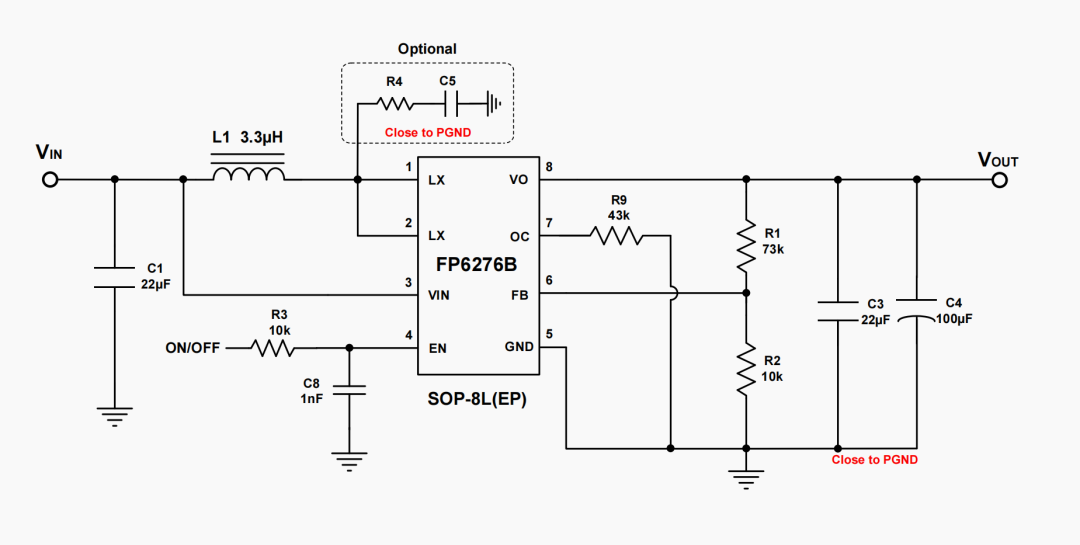

典型应用原理图和上面的AP2005差不多。

LX上面接的R4和C5可以不要。

OC接的电阻设置电流限制。

可设置为0.8A~5A，阻值推荐范围是37.5kΩ~300kΩ。

电压设置的公式和AP2005一样（R1和R2的位置不一样，但原因是标号的问题）。

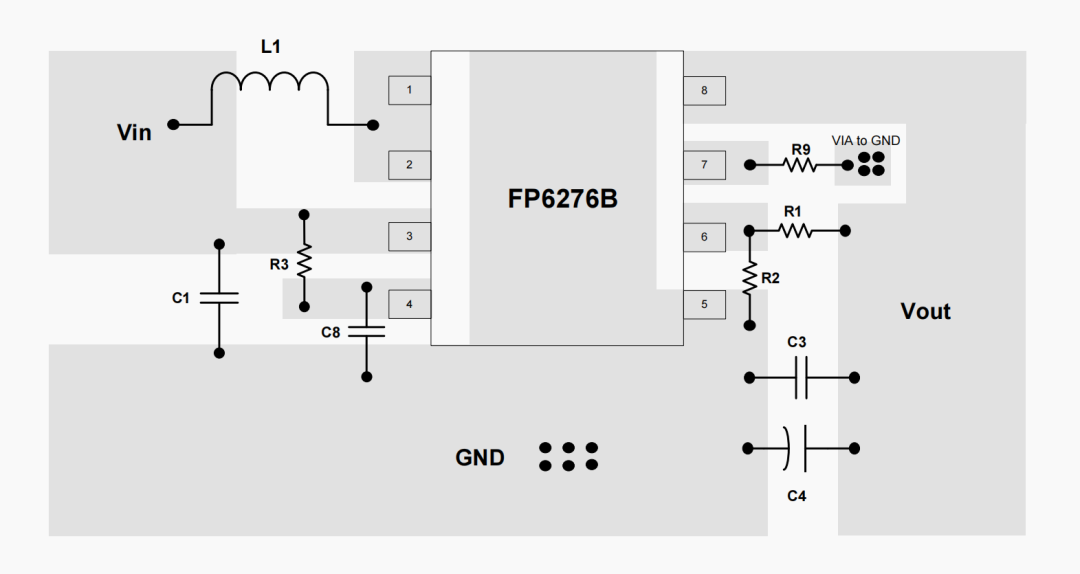

Layout建议图如下。

其实和电源相关的Layout建议都差不多，就是加大电源线面积，电感远离信号线之类的。

在价格方面，我在淘宝上找的是差不多将近一块钱一片，还是蛮贵的。
