1. 概述

DC-DC转换器的意思是直流变直流（不同的直流电源值得转换），是一种在直流电路中将一个电压值的电能变为另一个电压值的电能装置。

DC-DC转换器一般由控制芯片、电感线圈、二极管、三极管、电容器构成。

2. 基本拓扑结构

2.1 非隔离型拓扑

拓扑类型	特点	典型应用场景
Buck	降压转换，效率高（>90%）	电池供电设备
Boost	升压转换，输入电流连续	LED驱动/光伏系统
Buck-Boost	升降压转换，极性反转	电池充放电系统

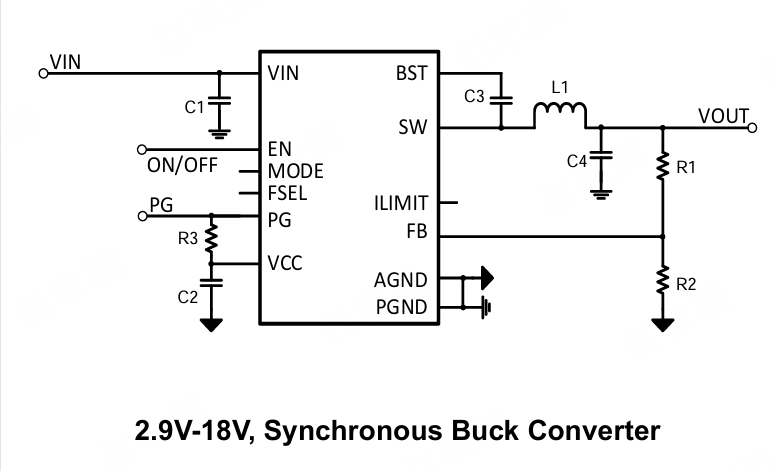

BUCK

开关管闭合时，能量一部分存储在电感中，一部分供给从输出

开关管断开时，L通过二极管形成回路为输出端提供能量

Vout=Vin*D,其中D为PWM波的占空比

BOOST

当开关管导通时，输入的电压对电感充电

当开关管断开时，电感有感应电压，输入能量和电感能量一起向输出提供能量，此时二极管导通，因此这时候输出电压肯定就比输入电压高，从而实现升压。

Vout=Vin/(1-D)

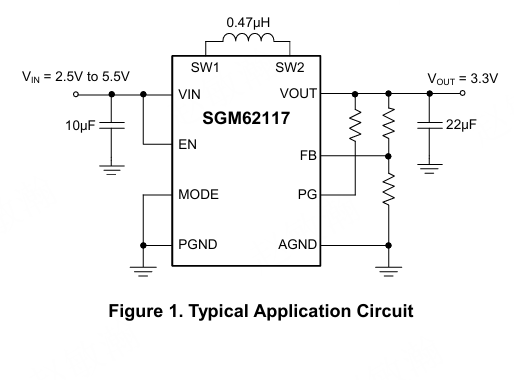

BUCK-BOOST

开关管导通，二极管D反向截止，电感器储能

开关管断开，电感存储的能量通过二极管传输给输出端

Vout=Vin*D/(1-D)

电容、电感、电阻工作状态对比表

元件	直流稳态	直流瞬态（开关/上电）	关键公式	典型应用场景
电容	▶ 等效开路 • 隔断直流 • 仅存在漏电流（μA级）	▶ 初始短路 • 电压不能突变（Vc(0⁺)=Vc(0⁻)） • 充电电流：Ic=C·dV/dt • ESR影响瞬态功耗	τ=RCτ=RC VC(t)=Vfinal(1−e−t/τ)VC(t)=Vfinal(1−e−t/τ)	电源滤波、耦合电路、时序控制
电感	▶ 等效短路 • 仅剩导线电阻（DCR） • 磁芯可能饱和（大电流时）	▶ 初始开路 • 电流不能突变（IL(0⁺)=IL(0⁻)） • 感生电压：VL=L·di/dt • 关断时产生电压尖峰	τ=L/Rτ=L/R IL(t)=Ifinal(1−e−t/τ)IL(t)=Ifinal(1−e−t/τ)	DCDC转换、EMI滤波、储能电路
电阻	▶ 恒定耗能 • 欧姆定律：V=IR • 功率耗散：P=I²R	▶ 瞬态跟随 • 无延迟响应（理想电阻） • 实际存在寄生电感/电容（高频时显现）	Pmax=Tmax−TaRthPmax=RthTmax−Ta	分压、限流、负载匹配

在DC-DC转换器拓扑中，电感和电容是实现高效能量转换的核心元件，它们的作用可系统归纳如下：

一、电感的核心作用

1. 能量临时存储与传递

Buck电路：
- 开关管导通时：电感储能
- 开关管关断时：电感通过续流二极管释放能量
- 关键公式：Vout=D⋅Vin（D为占空比）
Boost电路：
- 开关管导通时：电感充电（输入能量存储）
- 开关管关断时：电感电压叠加输入电压实现升压
- 关键公式：Vout=Vin/(1−D)

2. 电流平滑

将开关管产生的脉冲电流转换为平滑输出电流

3. 磁能转换（隔离拓扑）

在Flyback/Forward拓扑中：
- 作为变压器初级/次级绕组实现能量传输
- 存储和转移能量的同时提供电气隔离

二、电容的核心作用

1. 电压滤波与纹波抑制

输入电容：
- 降低电源阻抗，抑制输入电压突变
- 吸收开关管导通时的瞬间大电流
输出电容：
- 滤除开关频率纹波（100kHz-1MHz）
- 维持负载瞬态时的电压稳定

2. 能量缓冲

在负载突变时提供/吸收瞬时能量
- 例：CPU从休眠模式唤醒时，输出电容放电维持电压稳定

3. 高频噪声旁路

小容量陶瓷电容（0.1-1μF）就近放置：
- 为高频开关噪声提供低阻抗回路
- 抑制辐射EMI（特别是＞10MHz噪声）

三、不同拓扑中的典型配置

拓扑类型	电感典型值	电容配置要点	特殊要求
Buck	1-100μH	低ESR陶瓷电容（22μF+0.1μF并联）	输入电容需耐高频脉冲
Boost	10-500μH	高压电解电容（100V/47μF）	防止二极管反向恢复噪声
Flyback	100μH-10mH	初级侧加X电容安规要求	需Y电容提供共模隔离

四、工程选型误区警示

电感饱和：
- 错误：仅按电感量选型→实际工作电流超过IsatIsat
- 正确：计算峰值电流 Ipk=Iout+ΔIL2
电容谐振：
- 错误：忽视电容自谐振频率（如10μF陶瓷电容在2MHz时呈感性）
- 正确：组合使用不同容值电容覆盖全频段
布局失效：
- 错误：电感与电容距离过远→增加回路寄生电感
- 正确：采用"短而宽"的走线（如1mm宽走线寄生电感约1nH/mm）

五、前沿技术趋势

集成无源器件（IPD）：
- 将电感和电容集成于单一封装（如TI的PowerChip™技术）
高频化设计：
- GaN器件推动开关频率＞5MHz→需纳米晶电感（损耗降低40%）
智能控制：
- 数字控制环路动态调节LC参数（如自适应纹波补偿）

（注：实际设计需通过示波器验证关键波形：电感电流、输出电压纹波、开关节点振铃等）

2.2 隔离型拓扑

拓扑类型	特点	典型应用场景
Flyback	成本低，多路输出	适配器/小功率电源
Forward	功率密度高，瞬态响应好	工业电源（100-500W）
LLC	软开关技术，效率>95%	服务器电源/大功率

Flyback

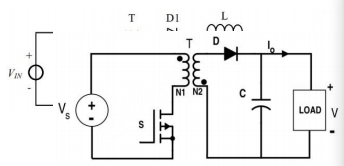

当功率开关管S导通时，电压将加在变压器T的初级绕组N1上，并将能量储存在初级绕组中，初级绕组同名端上为正电压，次级绕组的同名端和初级绕组相反，因此次级绕组输出电压极性会使得整流二极管D截止，滤波电容C向负载供电。

当功率开关管S关断的时候，初级绕组N1会产生反向电动势，次级绕组N2上的电压极性也会发生相对应的改变，从而使输出端整流二极管D得到正向偏置而导通，初级绕组的能量将传递至次级绕组对负载端供电。

1、输出可以为正或者负，由线圈和二极管的极性决定

2、输出电压可以大于或者小于输入电压，由匝数比决定

3、增加次级绕组和电路可以得到多个输出

Forward

当开关管开启时，储能电感储能并同时给输出端供能

当开关管关断时，储能电感通过续流二极管来给输出端供能，以此来得到稳定的输出电压

LLC

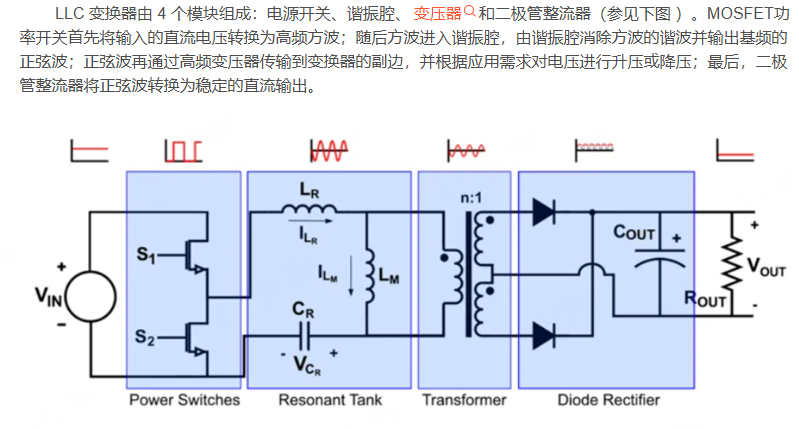

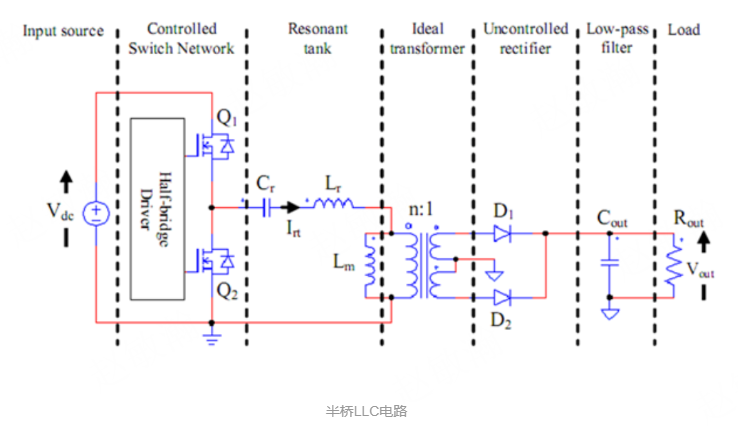

LLC电路主要由三个元件组成：两个电感分别为变压器一次侧漏感(Lr)和励磁电感(Lm)，电容为变压器一次侧谐振电容(Cr)。这些元件构成了一个谐振回路，其中输入电感和输出电感分别与谐振电容串联连接。LLC电路的工作原理是通过控制谐振频率来实现电力转换。LLC电路通过谐振能够实现MOS管的软开(soft switching)，减少开关损耗。另外MOS管的通态损耗也很低，换言之产生的焦耳热也少，这样就可以不额外使用散热片进行散热。

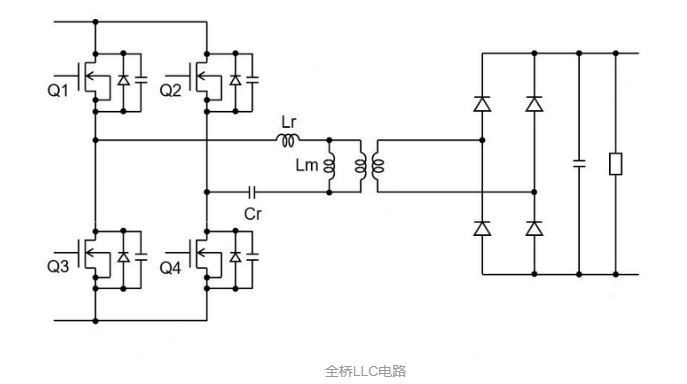

与传统PWM（脉宽调节）变换器不同，LLC是一种通过控制开关频率（频率调节）来实现输出电压恒定的谐振电路。它的优点是：实现原边两个主MOS开关的零电压开通(ZVS)和副边整流二极管的零电流关断(ZCS)，通过软开关技术，可以降低电源的开关损耗，提高功率变换器的效率和功率密度。LLC可分为半桥和全桥两种架构，半桥适用于100-2000瓦功率段，全桥适用于2000瓦以上功率段。

在LLC电路中，输入电感Lr起到滤波和限流的作用；谐振电容Cr则用于存储和释放能量；输出电感Lm则再次过滤电流。当输入电压施加到LLC电路上时，输入电感会限制电流的变化率，从而保护电源。谐振电容会在谐振频率时存储能量，而输出电感则平滑输出电流。

LLC典型应用场景

数据中心电源（48V转12V）
电动汽车充电器（OBC）
LED驱动电源
光伏逆变器的DC-DC级

插播：

在光伏逆变器的DC-DC升压环节中，是否需要为每一路PV输入单独配置一个LLC谐振变换器，取决于系统设计目标和具体需求。以下是关键分析：

一、是否需要“一路PV对应一个LLC”？

1. 取决于系统架构

组串式逆变器（String Inverter）
- 若多组PV组串并联后接入单个DC-DC升压电路（如集中式MPPT），则只需一个LLC变换器。
- 若每组PV组串独立MPPT（如华为SUN2000系列），则可能需要每路PV配置独立的LLC，以实现对各组串的精细化能量管理。
微型逆变器（Microinverter）
- 每块光伏板单独接一个微型逆变器（含DC-DC+DC-AC），此时每路PV必然对应一个独立的LLC（但功率较小，可能采用其他拓扑如反激）。

2. 核心考量因素

MPPT需求：
- 若多路PV组串的阴影、朝向或老化程度不同，需独立MPPT跟踪，则每路PV需独立DC-DC（可能用LLC）。
- 若PV组串一致性较好，可共用MPPT和LLC，降低成本。
功率等级：
- 大功率逆变器（如100kW+）可能采用模块化设计，多个LLC并联分摊功率。
- 小功率系统（如5kW以下）可能简化为一组LLC。
可靠性要求：
- 多路独立LLC可提高容错能力（某一路故障不影响其他路），但成本增加。

二、光伏DC-DC中LLC的典型应用方式

1. 单路LLC方案（集中式）

结构：多路PV组串 → 并联 → 共用一个LLC + 逆变器。
优点：成本低，结构简单。
缺点：MPPT精度低，抗失配能力差（如部分组串被遮挡时整体效率下降）。

2. 多路LLC方案（分布式）

结构：每路PV组串 → 独立LLC → 输出并联或级联 → 逆变器。
优点：
- 每路独立MPPT，最大化发电量（尤其适用于复杂光照条件）。
- 模块化设计，便于维护和扩展。
缺点：成本高，控制复杂。

3. 混合方案

示例：将2-4路PV组串分组，每组共享一个LLC，平衡成本与MPPT性能。

三、LLC在光伏应用中的优势与挑战

1. 优势

高效率（>98%）：降低光伏系统能量损耗。
高频化：减小变压器和滤波器体积，适合高功率密度设计。
软开关：适应宽输入电压范围（PV面板输出电压随光照变化）。

2. 挑战

宽电压范围设计：PV面板输出电压（如150-800V）需LLC能在宽范围内保持高效。
轻载效率：光伏系统常在低光照下运行，需优化LLC的轻载性能。
成本：多路独立LLC会增加BOM成本和复杂度。

四、实际案例参考

华为组串式逆变器
- 部分型号支持多路MPPT，每路接独立的DC-DC升压（可能采用LLC或Active Clamp等拓扑）。
Enphase微型逆变器
- 每块光伏板对应一个集成DC-DC（常用反激）+DC-AC的模块，LLC较少用于微型逆变器（因功率较小）。

五、结论

不一定每路PV都需要一个LLC，需根据MPPT需求、功率等级、成本综合权衡。
高MPPT精度需求（如户用或复杂光照场景）倾向多路独立LLC；大型电站可能简化设计，多组串共享LLC。
未来趋势是模块化LLC（如每1-2路PV配一个LLC），兼顾效率与灵活性。

若需进一步优化设计，可结合数字控制（如DSP）动态调整LLC开关频率，以适应光伏输入的变化。

同步与非同步

同步是采用通态电阻极低的专用MOS取代整流二极管以降低整流损耗

1、MOS在导通之后的压降比较低，效率较高，二极管效率低。

2、MOS管需要驱动电路的，需要额外的控制电路，成本比较高。

隔离与非隔离

隔离式变换器在输入和输出之间没有电流回路，原副边不同地

变压器通过磁场将能量从初级耦合至次级。高可靠性、防雷、耐高压。

3. 工作原理

3.1 PWM控制原理

通过调节占空比（D）控制输出电压：

Buck: Vout = Vin × D
Boost: Vout = Vin / (1-D)
开关频率典型范围：100kHz-2MHz

插播：

在DC-DC变换器的拓扑结构中，占空比（Duty Cycle, D）的控制是调节输出电压/电流的核心手段。不同拓扑（如Buck、Boost、Buck-Boost、LLC等）的占空比控制方式各有特点，但均遵循“通过调节开关管的导通时间与周期之比来调控能量传输”的基本原则。以下是详细解析：

一、占空比的基本定义

占空比 D=TonTon+Toff=TonTsD=Ton+ToffTon=TsTon，其中：

TonTon：开关管导通时间
ToffToff：开关管关断时间
TsTs：开关周期

二、不同拓扑的占空比控制方式

1. 硬开关拓扑（如Buck、Boost、Buck-Boost）

这类拓扑通过PWM（脉宽调制）直接控制占空比，实现稳压/恒流。

控制原理：
- 电压模式控制：将输出电压误差（与参考值比较）通过PID补偿器生成PWM占空比。
- 电流模式控制：在电压环基础上增加电感电流反馈，提高动态响应（如峰值电流模式、平均电流模式）。
实现步骤：
1. 采样输出电压 VoutVout，与参考电压 VrefVref比较，得到误差信号 VerrorVerror。
2. 误差信号经补偿器（如PI）调整后，与锯齿波（或三角波）比较，生成PWM信号。
3. PWM信号驱动开关管（如MOSFET），调节 TonTon 以改变占空比。
拓扑举例：
- Buck电路：Vout=D⋅VinVout=D⋅Vin
- Boost电路：Vout=Vin1−DVout=1−DVin

2. 谐振拓扑（如LLC）

LLC通过调节开关频率（而非固定频率PWM）间接控制等效“能量传输占空比”。

控制原理：
- LLC的电压增益由开关频率 fsfs 与谐振频率 frfr 的比值决定，而非传统占空比。
- 通过变频控制（如VCO或数字锁相环）调整 fsfs，使电路工作在感性区（实现ZVS）并调节输出。
实现步骤：
1. 采样输出电压，计算误差信号。
2. 误差信号通过控制器（如PID）转换为频率调节指令。
3. 改变开关频率 fsfs，从而调整谐振网络传输的能量。
关键区别：
LLC的“等效占空比”体现为谐振电流的包络形状，而非开关管的固定导通时间。

三、占空比控制的实现技术

1. 模拟控制

核心器件：PWM控制器芯片（如UC3842、TL494）。
工作流程：
- 误差放大器比较 VoutVout 与 VrefVref。
- 补偿网络生成控制电压，与内部锯齿波比较，输出PWM。

2. 数字控制

核心器件：DSP（如TI C2000）或MCU。
工作流程：
- ADC采样输出电压/电流。
- 数字算法（如PID）计算占空比，通过PWM模块输出。
- 优势：支持复杂算法（如自适应控制、非线性补偿）。

3. 混合控制

示例：数字控制环路 + 模拟驱动（提高响应速度）。

四、占空比控制的关键问题

1. 稳定性与补偿

挑战：占空比突变可能导致振荡（如右半平面零点问题）。
解决：
- 补偿网络设计（如Type II/III补偿器）。
- 电流模式控制可简化环路稳定性。

2. 最小/最大占空比限制

最小占空比：受控制器分辨率或死区时间限制。
最大占空比：
- Buck-Boost：Dmax<1Dmax<1（避免直通）。
- 隔离拓扑（如Flyback）：需留足够时间复位变压器。

3. 瞬态响应优化

方法：
- 增加带宽（但需兼顾噪声抑制）。
- 非线性控制（如滞环控制）。

五、不同应用场景的占空比控制示例

光伏MPPT
- 占空比动态调整，使PV面板工作在最大功率点（如扰动观察法）。
电池充电
- 恒流阶段：占空比控制电流；恒压阶段：占空比控制电压。
CPU供电（多相Buck）
- 多相交错PWM，占空比同步调节以均衡电流。

六、总结

硬开关拓扑：直接PWM控制占空比，简单高效。
谐振拓扑（如LLC）：变频控制替代占空比，实现软开关。
数字控制是未来趋势，支持更复杂的占空比优化算法。

4. 选型关键参数

4.1 电气参数

参数	计算公式/考虑因素	示例值范围
输入电压范围	需覆盖系统最低/最高输入	4.5-36V
输出电压精度	±(1-3%)（基准电压误差决定）	±2%
效率	η=Pout/Pin×100%（需注明测试条件）	85-97%
纹波系数	ΔVout/Vout×100%	<1%

4.2 热设计参数

结温限制：Tj≤125℃（商用级）/150℃（工业级）
热阻θJA计算：Tj=Ta+Pd×θJA

4.3 动态特性

负载调整率：±0.5%/A（典型值）
线性调整率：±0.1%/V（典型值）
瞬态响应时间：<100μs（10%-90%负载阶跃）

DCDC特性：

1、电源效率

效率=输出功率/输入功率=输出功率/（输出功率+电平转换芯片损耗功率）

2、欠压保护

EN引脚除了使能以外还有欠压保护功能。例如输入12V 输出3.3V，设计要求达到8V才会启动，下电至7V才会断电。VSTART表示输入电压提升至VSTART后芯片才会输出电压。VSTOP表示输入电压降低到VEN时芯片就会停止输出电压。

3、软启动

芯片的SS引脚起到缓启动的功能，就是给SS引脚接的电容充电，给内部参考电压。作用1、延迟单板电源的上电时间。2、减小上电的冲击电流。注意：电容设置过大会造成电源启动过缓，太小会出现电源启动不起来的情况，一般上电时间为1-10ms。

4、输出电压

两个采样电阻分压，使中间电压正好为参考电压。可以用三个电阻进行调节，方便后续调整。电阻精度要用1%的。

5、自举电容

6、环路设计

7、BST

BOOST电压引脚，连接至输出端的BOOST电容器。

8、FBADJ

调节引脚，用于设置输出电压。

9、PGOOD

电源状态指示引脚，用于检测输出电压是否在规定范围内

10、BOOT

启动引脚，用于芯片启动

11、纹波

由于开关管S的通断过程导致电源产生波动

12、电流调整率

输出电流不同时测量模块的输出电压变化状态

13、输出电容

1、对输出电压纹波的影响2、负载瞬变后对输出电压的影响

14、续流二极管

肖特基

15、电感

感值高-纹波电流小。感值低-纹波电流大

16、开关频率

开关频率高的优点是：相同的输出电容纹波更小，动态响应更好。缺点是开关损耗更高，开关噪声的能量更高。

开关频率低了优点是：开关损耗更低，开关噪声的能量更低。缺点是相同的输出电容纹波更大，动态响应更差。

五、DC-DC转换器封装类型及特性对比

1. 插件式封装（Through-Hole）

封装类型	典型型号	优势	劣势	适用场景
TO-220	LM7805, LM317	- 散热好（可加散热片） - 机械强度高	- 体积大 - 手工焊接困难	线性稳压器/中小功率DCDC
TO-263 (D²Pak)	LM2676	- 散热性能优（底部金属露铜） - 支持3A+电流	- PCB占面积大 - 需单独散热设计	汽车电子/工业电源

2. 表面贴装封装（SMD）

封装类型	典型型号	优势	劣势	适用场景
SOIC-8	MC34063	- 成本极低 - 手工焊接方便	- 散热差（θJA≈100℃/W） - 功率<1W	消费电子低成本方案
SOT-23	TPS61040	- 超小尺寸（3×1.6mm） - 适合便携设备	- 仅支持毫安级电流 - 无散热焊盘	穿戴设备/物联网节点
QFN (3×3~5×5mm)	TPS5430	- 底部散热焊盘（θJA≈40℃/W） - 高频支持（>1MHz）	- 焊接检测困难 - 需精确钢网设计	手机/平板电脑主板
BGA	LTM4644	- 超高功率密度 - 多路集成	- 维修几乎不可行 - 需X光检测	服务器/FPGA供电

3. 模块化封装

封装类型	典型型号	优势	劣势	适用场景
SIP (金属外壳)	V7805-2000	- 全隔离设计 - 抗干扰强	- 成本高（$5+） - 效率较低（<85%）	医疗/航空设备
Power Module (集成电感)	LTM8020	- 即插即用 - EMI性能优	- 价格昂贵（$10+） - 定制性差	快速原型开发/高端仪器
