产品描述

RY3430是一个高效的单片同步降压调节器，使用一个恒定的频率，电流模式的架构。该设备有一个可调的版本。无负载的供电电流为40uA，停机时降至<1uA。2.5V到5.5V的输入电压范围使RY3430非常适合于单个锂离子电池供电的应用。100%的占空比提供了较低的退出操作，延长了便携式系统的电池寿命。PWM/PFM模式操作为噪声敏感的应用提供了非常低的输出纹波电压。开关频率内部设置为1.2MHz，允许使用小型表面安装电感器和电容器。通过使用0.6V的反馈参考电压，可以很容易地支持低输出电压。RY3430提供了一个低轮廓（1毫米）5针，薄的SOT包，并可在一个可调的版本。

产品特点

高效率：高达96%，2.5V至5.5V的输入电压范围

1.2MHz恒频运行

高达3.0A的电流输出

没有肖特基二极管需要PFM模式在高效的光负载

过温保护低静止电流：40μA

短路保护，涌入电流限制和软启动

低退出操作：100%，占空比SOT23-5包

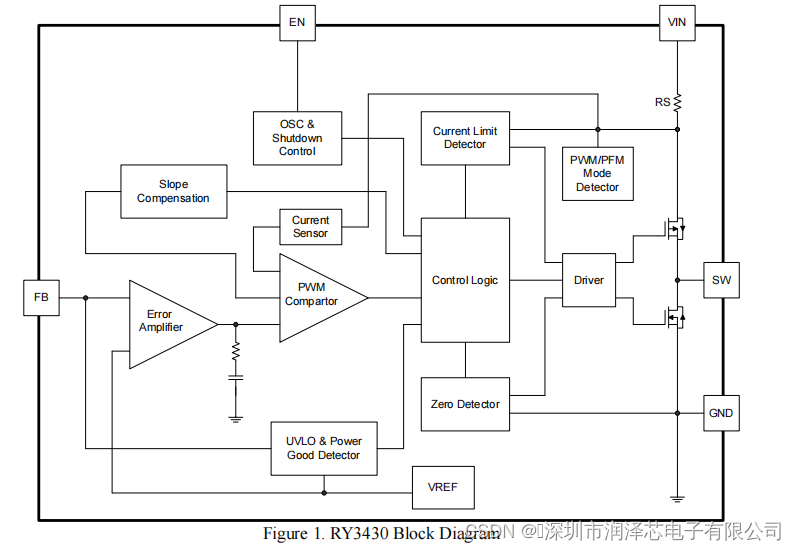

RY3430是一个电流模式降压DC/DC转换器，提供了优秀的瞬态响应，没有额外的外部补偿组件。该设备包含一个内部、低电阻、高电压功率的MOSFET，并在高1.2M/2.4MHz工作频率下工作，以确保紧凑、高效的设计和优良的交流和直流性能。

误差放大器将FB引脚电压与内部FB参考值（VFB）进行比较，并输出与两者之间的差值成比例的电流。该输出电流用于充放电，内部补偿网络用于控制功率MOSFET电流。优化后的内部补偿网络使外部组件的数量最小化，简化了控制回路的设计。

采用软启动方式，防止启动时变频器输出电压过调。当芯片启动时，内部电路产生一个软启动电压（SS），从0V启动到0.6V。当它低于内参考（REF）时，SS覆盖REF，因此误差放大器使用SS作为参考。当SS高于REF时，REF恢复控制。SS时间从内部最大增加到1.2 ms。
