电源转换芯片知多少？一文带你了解DCDC与LDO
AMS1117 是一款低压差线性稳压电路，该电路输出电流能力为1A。该系列电路包含固定输出电压版本和可调输出电压版本，其输出电压精度为士1.5%。为了保证芯片和电源系统的稳定性，XBLWAMS1117 内置热保护和电流限制保护功能，同时产品采用了修正技术，保证了输出电压精度控制在士1.5%的范围内。采用 SOT-223 、 TO-252-2L 和 SOT-89 的封装形式封装。
·
LDO
LDO：LOW DROPOUT VOLTAGE 低压差线性稳压器，故名思意，为线性的稳压器，仅能使用在降压应用中。也就是输出电压必需小于输入电压。
使用原理：LDO内部相当于自带一个滑动变阻器和一个电压表，通过观察电压表的电压值调节滑动变阻器，从而达到降压的目的，压差越大产生的热量越多
DCDC
直流电压转直流电压。严格来讲，LDO也是DC/DC的一种，但目前DC/DC多指开关电源。具有很多种拓朴结构，如BUCK（降压）。BOOST（升压）等。
使用原理：DCDC内部相当于自带一个开关和一个电压表，通过观察电压表的电压值不断开关开关实现PWM调压的功能，从而达到降压的目的。

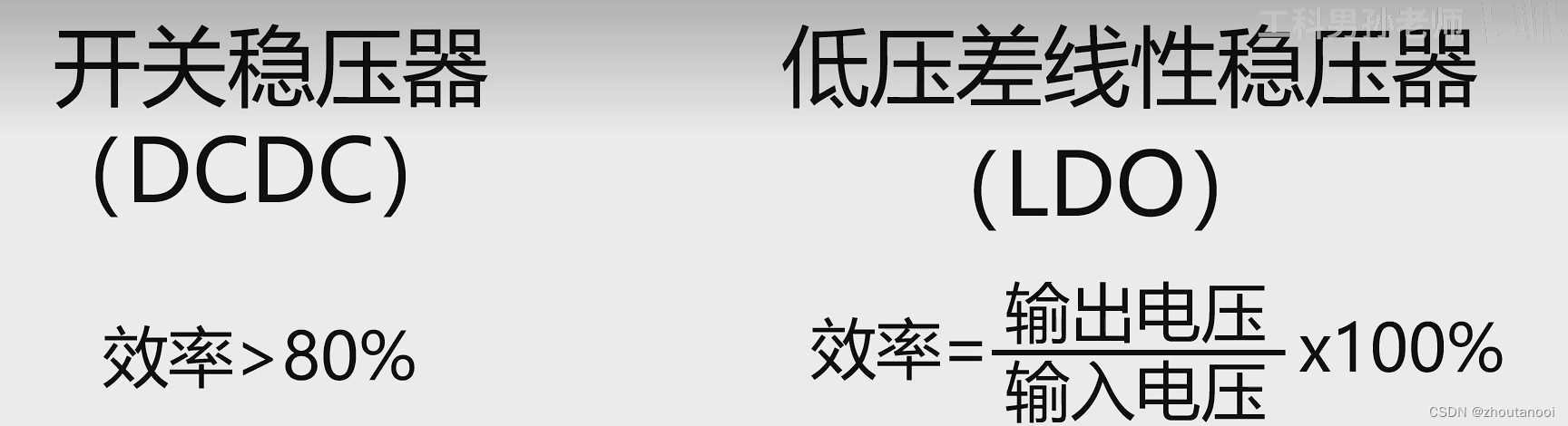

LDO与DCDC的区别
LDO优点：
- 外围期间少，线性稳压器成本低
- 输出电压稳定，纹波小
- 稳压静态电流小
- 输出电路所用期间少
- PCB布线简单
LDO缺点：
- 效率低下，发热严重
- 只能用于降压
DCDC优点：
- 效率高
- 带负载能力强
- 可以升降压
- 瞬态反应比较快
DCDC缺点：
- 输出电压纹波大
- 需要外围器件多，成本高
- 开关噪声严重
- PCB布线复杂，需要考虑PWM
