高性能、低成本立体声音频模数转换芯片GC1808
过采样抽取滤波器 过采样频率：x64 通带纹波：±0.05 dB 片上高通滤波器：0.91 Hz (48 kHz)支持掉电和时钟检测 低功耗模式， GC1808 封装形式采用。调制器、数字梳状 滤波器、数字高通滤波器。音频接口 可选主机和从机模式 数据格式：24-Bit I。 采样率：8 kHz~96 kHz。 单端电压输入：3Vp-p。 集成模拟低通抗混叠滤波器。 系统时钟：256
·

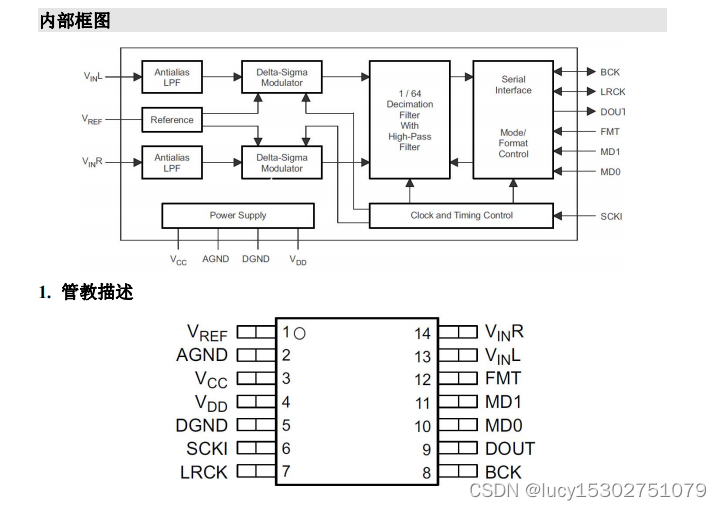

GC1808 是一款高性能、低成本立体声音频模数转换器。其集成了 64 倍过采样率Δ-Σ调制器、数字梳状 滤波器、数字高通滤波器。GC1808 支持主、从机和两种串行音频数据格式。GC1808 支持掉电和时钟检测 低功耗模式， GC1808 封装形式采用 TSSOP14，温度支持-40℃到 +85℃。
特点
24bitΔ-Σ立体声ADC
+5.0 V 模拟电源 (VA)
+3.3 V数字电源 (VDD)
单端电压输入：3Vp-p
高性能 THD+N：-93dB（典型值） SNR：99dB（典型值） 动态范围：99dB（典型值）
过采样抽取滤波器 过采样频率：x64 通带纹波：±0.05 dB 片上高通滤波器：0.91 Hz (48 kHz)
PCM 音频接口 可选主机和从机模式 数据格式：24-Bit I2S, 24-Bit 左对齐
集成模拟低通抗混叠滤波器
采样率：8 kHz~96 kHz
系统时钟：256 fs，384 fS, 512 fS
精度：24bit
封装：TSSOP14
应用
家庭影院和电视
语音控制设备
蓝牙®扬声器
麦克风阵列处理器
