（矽力杰）JW5052S TSOT23-6 18V/2A同步降压转换器 DC-DC电源芯片
JW5052S的输入范围为3.7~18V，提供2A的两个集成n通道MOSFET连续输出电流。JW5052S保证了短路保护、热保护、电流损耗保护和电压锁定下的输入的鲁棒性。在PFM模式下，当负载电流下降时，开关频率降低，通过减少开关损耗来提高轻负载下的功率效率，而当负载电流上升时，开关频率增加，最小化输出电压的涟漪。FB引脚的电压调节为0.6V，通过在VOUT和GND之间连接适当的电阻分压器，可以获
产品描述
JW5052S是一个电流模式的单片降压电压转换器。JW5052S的输入范围为3.7~18V，提供2A的两个集成n通道MOSFET连续输出电流。在轻负载下，调节器以低频工作，以保持高效率和低输出纹波。JW5052S保证了短路保护、热保护、电流损耗保护和电压锁定下的输入的鲁棒性。JW5052S有一个6针TSOT23-6包，它提供了一个紧凑的解决方案与最小的外部组件。
产品特点
3.7V至18V工作输入范围2A输出电流
高达95%的效率
轻负荷下的高效率（>80%）
固定800 kHz开关频率
电压锁定下的输入
启动电流损耗保护
过电流保护和打嗝
热防护，热养护

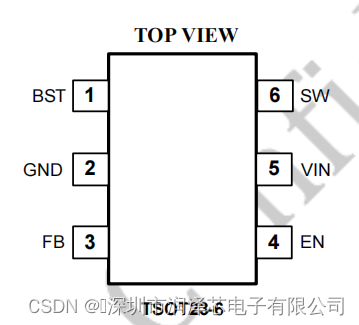

可在TSOT23-6包中找到
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin

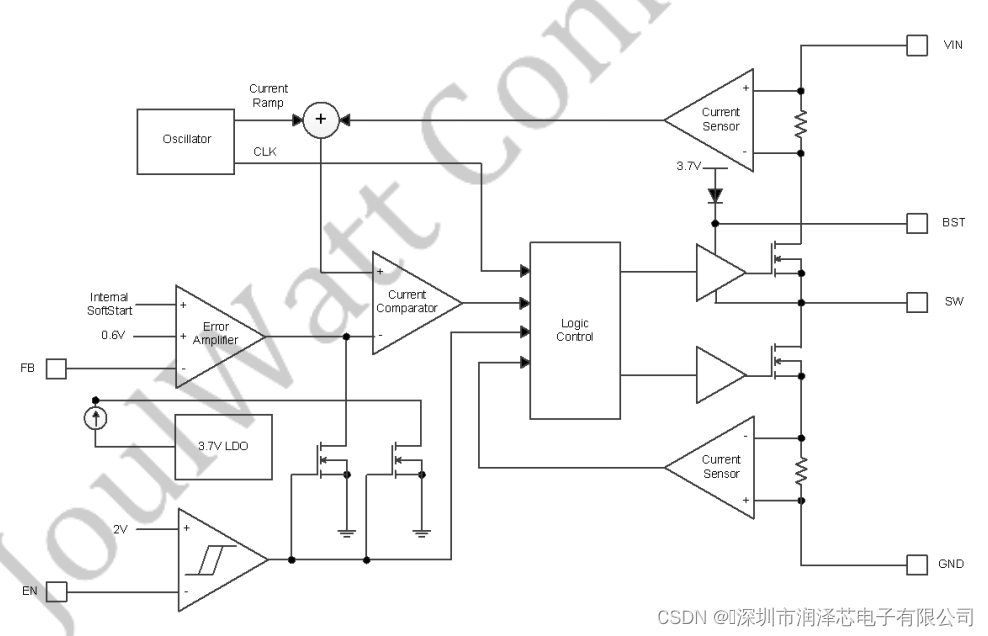

JW5052S是一个同步、电流模式、降压调节器。它将从3.7V到18V的输入电压调节至低至0.6V的输出电压，并能够提供高达2A的负载电流。

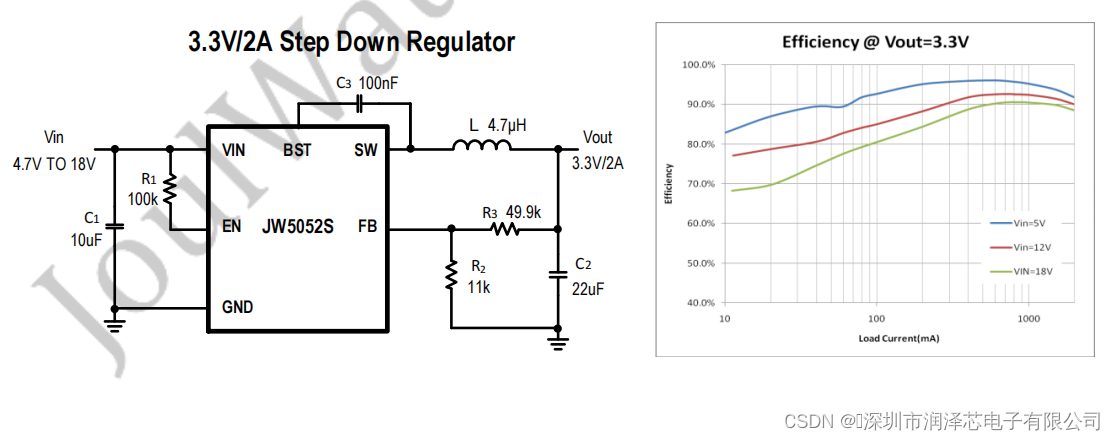

JW5052S利用电流模式控制来调节FB电压。FB引脚的电压调节为0.6V，通过在VOUT和GND之间连接适当的电阻分压器，可以获得设计的输出电压。
JW5052S在轻负荷下以PFM模式工作。在PFM模式下，当负载电流下降时，开关频率降低，通过减少开关损耗来提高轻负载下的功率效率，而当负载电流上升时，开关频率增加，最小化输出电压的涟漪。
软启动使输出电压随内部SS电压平稳上升，直到SS电压高于内部参考电压。可防止启动时输出电压过调
