1，方案来源：深圳市世微半导体有限公司  汤巧

2，产品描述

AP2813 是一款双路降压恒流驱动器,高效率、外围简单、内置功率管，适用于 5-80V 输入的高精度降压 LED 恒流驱动芯片。内置功率管输出最大功率可达12W，最大电流 1.2A。AP2813 一路直亮，另外一路通过 MODE1 切换全亮，爆闪。AP2813 工作频率固定在 150KHZ 左右，同时内置抖频电路，可以降低对其他设备的 EMI 干扰。另外采用平均电流采样模式，可以提高宽输入电压情况下的电流精度。AP2813 带有输出短路保护功能，5V～80V 输入条件下，短时短路不会损坏电源器件。AP2813 还有过温调节电流的功能。当芯片内部的温度达到 140℃左右时，会自动调低输出电流。

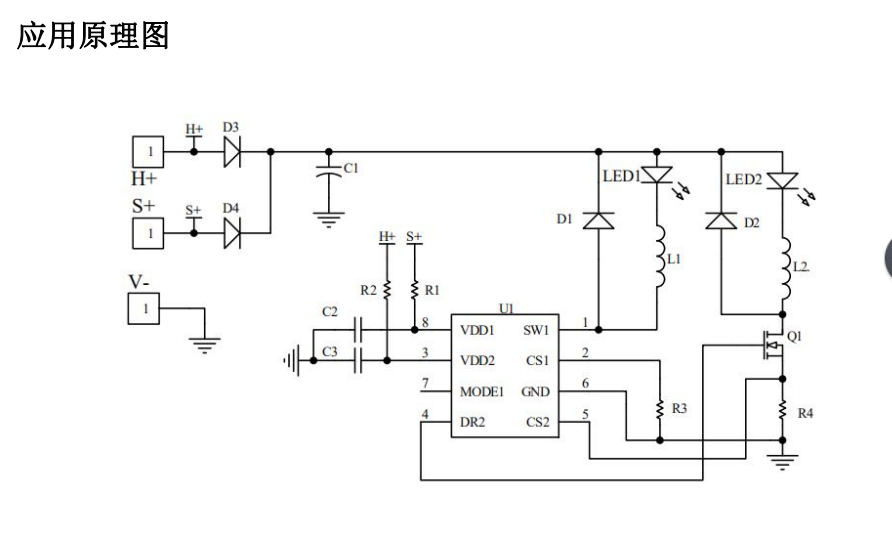

3，产品原理图

4，产品特点

 宽输入电压范围：5V～80V

可设定电流范围：内置 10mA～1200mA外置 10mA～3000mA

 固定工作频率：150KHZ

 内置抖频电路，降低对其他设备的 EMI 干扰

平均电流模式采样，恒流精度更高

0-100%占空比控制，无电流节点跳变

 输出短路保护

过温保护

 功能模式：一路直亮；另一路直亮/爆闪

 SOP8 封装

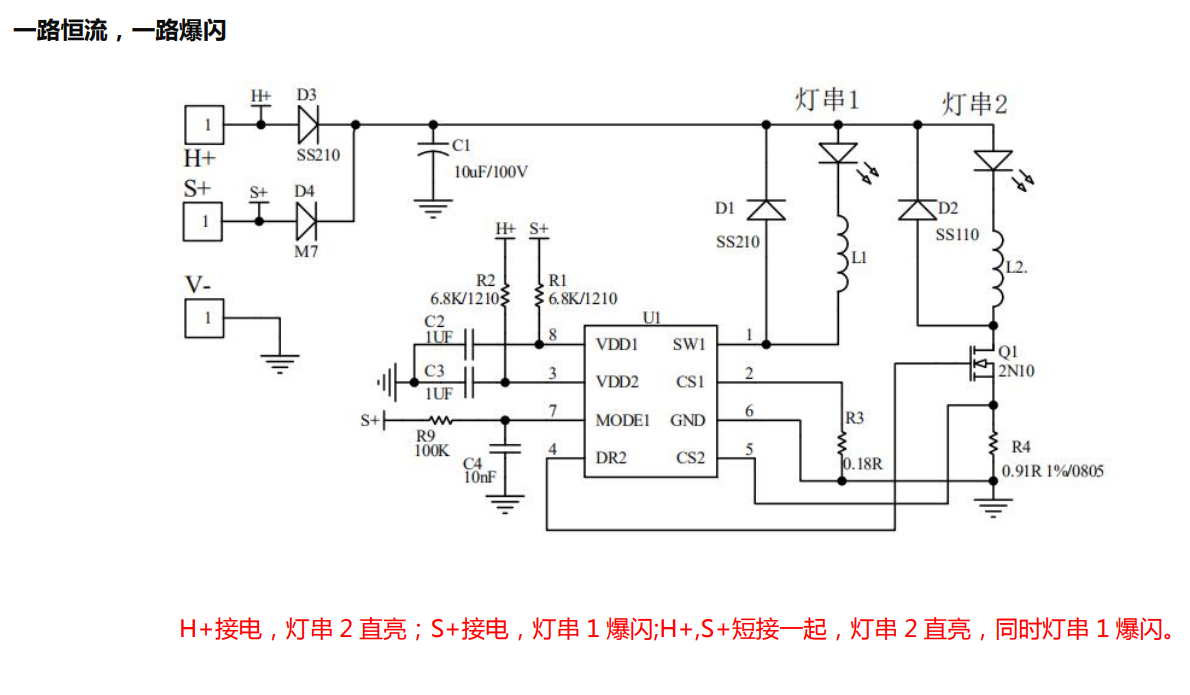

5，方案：

6，产品应用

 电动车，摩托车灯照明

 汽车灯照明

 手电筒

7，可提供样品和技术支持
