产品描述

MT3520B是一个1.5MHz恒定频率，电流模式降压转换器。它是理想的便携式设备，需要非常大电流的单电池锂离子电池，同时在峰值负载条件下仍然达到超过90%的效率。MT3520B还可以在100%的占空比下运行，延长便携式系统的电池寿命，而轻负载操作为噪声敏感应用提供非常低的输出纹波。MT3520B可以从2.3V到6V的输入电压提供高达2A的输出负载电流，输出电压可以调节到低至0.6V。高开关频率最小化的外部组件，同时保持低开关损耗。内部坡度补偿设置允许装置以较小的电感值运行，以优化尺寸和提供有效的操作。MT3520B提供了一个低调的6针，SOT包，和可在一个可调的版本。该设备提供了两种操作模式，PWM控制和PFM模式切换控制，这允许在更广泛的负载范围内实现高效率。

产品特点

高效率：高达96%的1.5 MHz恒频运行

2A输出电流，不需要肖特基二极管

2.3V至6V输入电压范围，输出电压低至0.6V

PFM模式高效光载，100%占空比

低静止电流： 40μA，短路保护

热故障保护，涌流电流限制和软启动

<1μA关闭当前，SOT23-5软件包

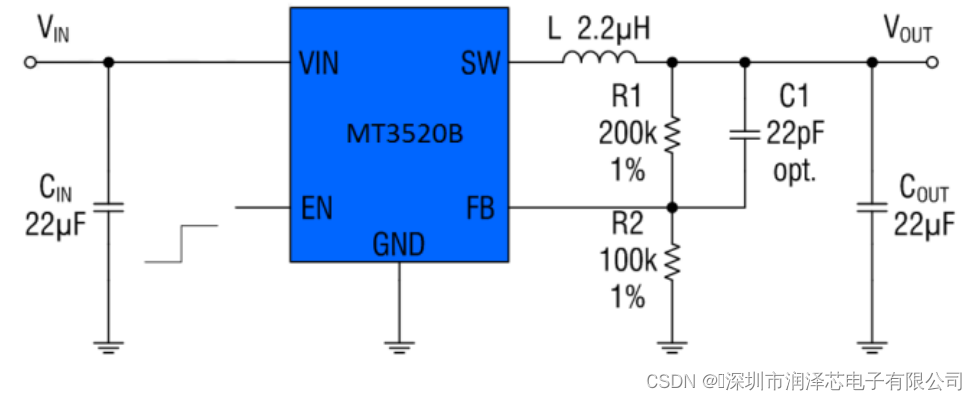

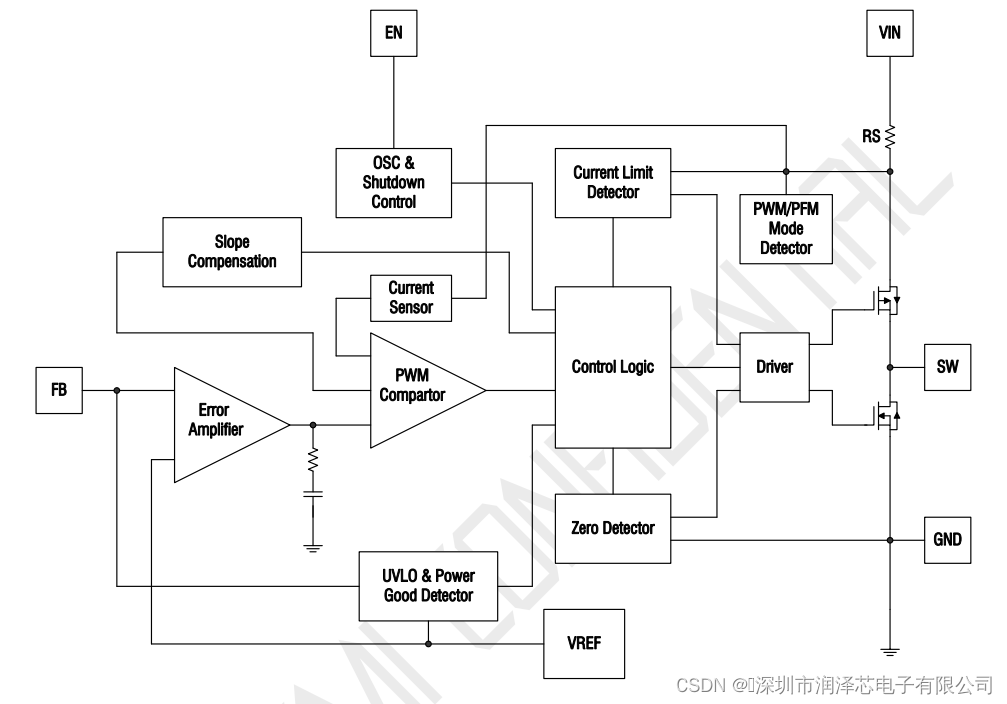

 MT3520B是一个高输出电流单片开关模式降压DC-DC转换器。该设备工作在一个固定的1.5MHz开关频率，并使用一个斜坡补偿电流模式架构。这种降压DC-DC转换器可以在VIN =为3.6V下提供最多2A的输出电流，输入电压范围从2.3V到6V。它最小化了外部组件的尺寸，并在重负载范围内优化了效率。斜率补偿允许器件在更大的电感值范围内保持稳定，从而使用较小的DCR值（1μH到4.7μH）来实现更高的效率。在输出端只需要一个小的旁路输入电容器。可调输出电压可编程与外部反馈到任何电压，范围从0.6V到接近输入电压。它使用内部MOSFETs来实现高效率，并可以通过使用0.6V的内部参考产生非常低的输出电压。在退出运行时，转换器占空比增加到100%，输出电压跟踪输入电压减去p通道高侧MOSFET和电感器DCR的低RDS（ON）下降。内部误差放大器和补偿器提供了卓越的性能

 输入电容器减少了来自输入端的浪涌电流和来自设备的开关噪声。开关频率下的输入电容器阻抗应小于输入源阻抗，以防止高频开关电流进入输入端。必须使用符合最大RMS电流大小的低ESR输入电容器。强烈推荐采用X5R或X7R介质的陶瓷电容器，因为其ESR低，温度系数小。一个22µF陶瓷电容器对于大多数应用就足够了。大值可用于改进的输入电压滤波。
