| TFT屏幕控制器中文版资料 1、ssd1963是1215k字节帧缓冲显示控制器，支持864 x 480 x 24位图形内容。它也配有不同宽度并行接口总
命令0x2C 参数无
描述 将图像信息从主机处理器接口传输到SSD1963，从位置提供 set_column _address（0x2A）并设置_page_address（0x2B）。 如果set_address_mdoe（0x36）A [5] = 0： 列和页面地址分别重置为起始列（SC）和起始页（SP）。 像素数据1存储在（SC，SP）的帧缓冲器中。列地址然后递增，像素被写入 帧缓冲区，直到列地址等于结束列（EC）值。列地址然后重置为SC和 页面地址增加。像素被写入帧缓冲区，直到页面地址等于结束页（EP）值 列地址等于EC值，或者主机处理器发送另一个命令。如果像素数量 超过（EC - SC + 1）*（EP - SP + 1），忽略额外的像素。 如果set_address_mode（0x36）A [5] = 1： 列和页面地址分别重置为起始列（SC）和起始页（SP）。 像素数据1存储在（SC，SP）的帧缓冲器中。页面地址然后递增，像素被写入 帧缓冲区，直到页面地址等于结束页（EP）值。页面地址然后重置为SP和列 地址递增。像素被写入帧缓冲区，直到列地址等于结束列（EC）值 并且页面地址等于EP值，或者主机处理器发送另一个命令。如果像素数超过 （EC - SC + 1）*（EP - SP + 1）忽略额外的像素。 9.19 read_memory_start 命令0x2E 参数无
描述 将图像数据从SSD1963传输到主机处理器接口，从位置提供 set_column_address（0x2A）和set_page_address（0x2B）。 如果set_address_mode A [5] = 0： 列和页面地址分别重置为起始列（SC）和起始页（SP）。 从（SC，SP）的帧缓冲器读取像素数据1。列地址然后递增，并从中读取像素 帧缓冲区，直到列地址等于结束列（EC）值。列地址然后重置为SC和 页面地址增加。从帧缓冲区读取像素，直到页面地址等于终止页面（EP）值 列地址等于EC值，或者主机处理器发送另一个命令。 如果set_address_mode（0x36）A [5] = 1： 列和页面地址分别重置为起始列（SC）和起始页（SP）。 从（SC，SP）的帧缓冲器读取像素数据1。然后页面地址递增，并从中读取像素 帧缓冲区，直到页面地址等于结束页（EP）值。页面地址然后重置为SP和列 地址递增。从帧缓冲区读取像素，直到列地址等于结束列（EC） 值和页面地址等于EP值，或者主机处理器发送另一个命令。 9.20 set_partial_area 命令0x30 参数4

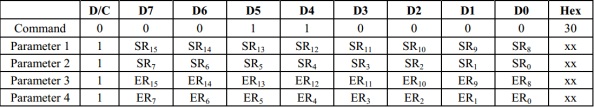

描述 此命令定义了部分显示模式的显示区域。 与此命令有两个参数相关联， 第一个定义了开始行（SR），第二个定义了结束行（ER）。 SR和ER是指帧缓冲器线指针。 SR [15：8]：开始显示行号高字节（POR = 00000000） SR [7：0]：开始显示行号低字节（POR = 00000000） ER [15：8]：结束显示行号高字节（POR = 00000000） ER [7：0]：结束显示行号低字节（POR = 00000000） 注意：SR [15：0]和ER [15：0]不能为0000h，也不能超过最后一个垂直行号。 图9-5：使用set_address_mode（0x36）设置部分区域当结束行>开始行时，[4] = 0

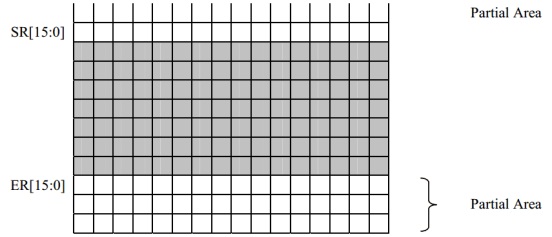

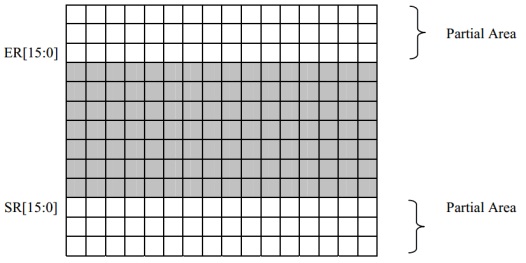

图9-6：使用set_address_mode（0x36）设置部分区域当结束行>开始行时，[4] = 1

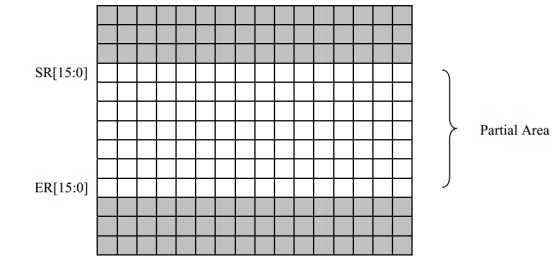

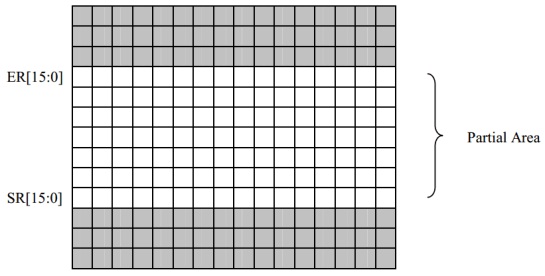

如果开始行>结束行 图9-7：使用set_address_mode（0x36）设置部分区域当起始行>结束行时，[4] = 0
图9-8：使用set_address_mode（0x36）设置部分区域当开始行>结束行时，[4] = 1
9.21 set_scroll_area 命令0x33 参数6

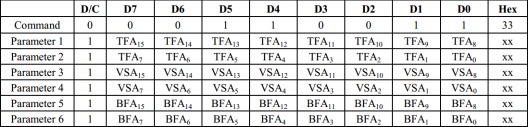

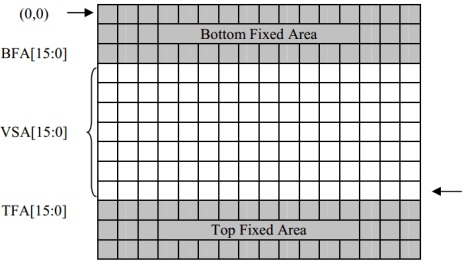

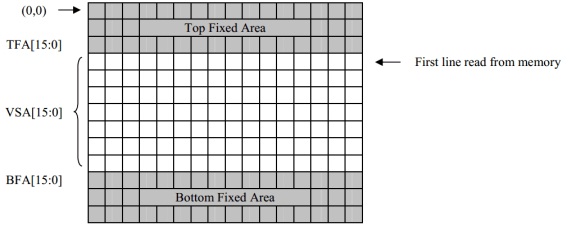

描述 定义显示区域的垂直滚动和固定区域 TFA [15：8]：来自帧缓冲区顶部的行顶部固定区域编号的高字节（POR = 00000000） TFA [7：0]：来自帧缓冲区顶部的行的顶部固定区域的低字节（POR = 00000000） VSA [15：8]：帧缓冲区行数的垂直滚动区域的高字节（POR = 00000000） VSA [7：0]：帧缓冲区行数的垂直滚动区域的低字节（POR = 00000000） BFA [15：8]：底部固定区域的高字节，从帧缓冲区底部的行数（POR = 00000000） BFA [7：0]：底部固定区域的低字节，从帧缓冲区底部的行数（POR = 00000000） 如果set_address_mode（0x36）A [4] = 0： TFA [15：0]描述了来自帧缓冲区顶部的行数的顶部固定区域。框架的顶部 缓冲区和显示面板的顶部对齐。 VSA [15：0]以垂直方式描述了垂直滚动区域的帧数缓冲区的行数 滚动起始地址。垂直滚动区域的第一行立即在最下面的一行之后开始 顶部固定区域。垂直滚动区域的最后一行立即结束于底部最上面的行 固定区域。 BFA [15：0]描述了从帧缓冲区底部的行数的底部固定区域。的底部 帧缓冲器和显示面板的底部对齐。 TFA，VSA和BFA是指帧缓冲器线指针。 图9-9：使用set_address_mode（0x36）A [4] = 0设置滚动区域
如果set_address_mode（0x36）A [4] = 1： TFA [15：0]描述了帧缓冲区底部行数的顶部固定区域。 底部的 帧缓冲区和显示面板的底部对齐。 VSA [15：0]以垂直方式描述了垂直滚动区域的帧数缓冲区的行数 滚动起始地址。 垂直滚动区域的第一行立即在顶部最顶行之后开始 固定区域。 垂直滚动区域的最后一行立即结束在底部最底行 固定区域。 BFA [15：0]描述了从帧缓冲区顶部开始的行数的底部固定区域。 的顶部 帧缓冲区和显示面板的顶部对齐。 TFA，VSA和BFA是指帧缓冲器线指针。 图9-10：使用set_address_mode（0x36）设置滚动区域A [4] = 1
第一行从内存读取 注意 ： 否则，TFA，VSA和BFA的总和必须等于显示面板的水平线数（页数） 滚动模式未定义。 在垂直滚动模式下，set_address_mode（0x36）A [5]应设置为“0” - 这仅影响帧缓冲区写入。 9.22 set_tear_off 命令0x34 参数无
描述 TE信号不会从SSD1963发送到主处理器。 9.23 set_tear_on 命令0x35 参数1
描述 在VFP启动时，TE信号从SSD1963发送到主处理器。 A [0]：撕裂效果线模式（POR = 0） 0撕裂效果输出线仅由V消隐信息组成。 1撕裂效果输出线由V消隐和H消隐信息组成 set_tear_scanline（0x44）。 当显示面板处于休眠模式时，TE信号将为低电平。 9.24 set_address_mode 命令0x36 参数1
描述 通过A [7：5]和A [3]将从主机处理器读取的帧顺序设置为帧缓冲区，并将帧缓冲区从帧缓冲区设置为显示面板 A [2：0]和A [4]。 A [7]：页面地址顺序（POR = 0） 该位控制数据页从主机处理器传输到SSD1963的帧缓冲器的顺序。 0从上到下，从SP（起始页）传送到EP（页面）的页面。 1从底部到页面，从EP（终止页）传送到SP（起始页）的页面。 图9-11：A [7]页面地址顺序

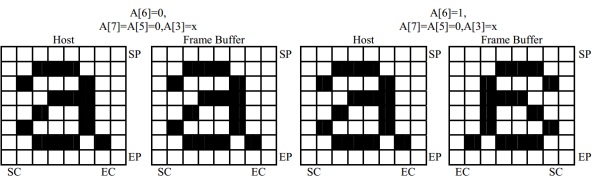

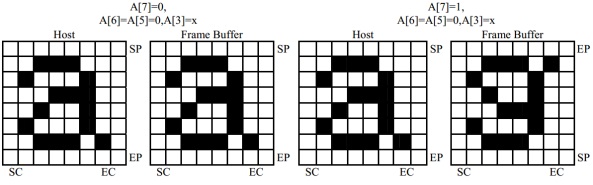

A [6]：列地址顺序（POR = 0） 该位控制数据列从主机处理器传输到SSD1963的帧缓冲器的顺序。 0从左到右，从SC（开始列）传送到EC（结束列）的列。 1从右到左，从EC（结束列）转移到SC（开始列）的列 图9-12：A [6]列地址顺序

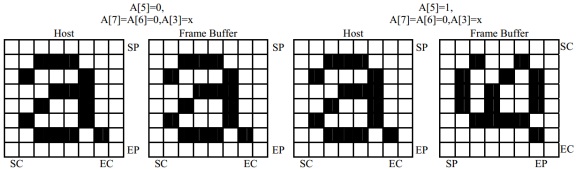

A [5]：页/列顺序（POR = 0） 该位控制数据列从主机处理器传输到SSD1963的帧缓冲器的顺序。 0正常模式 1反向模式 图9-13：A [5]页/列地址顺序
A [4]：行地址顺序（POR = 0） 该位控制显示面板的水平线刷新顺序。 显示面板上显示的图像不受影响， 不管位设置如何。 0从顶线到底线的LCD刷新。 1液晶刷新从底线到顶线。 A [3]：RGB / BGR顺序（POR = 0） 该位控制从SSD1963的帧缓冲区传输到显示面板的RGB数据顺序。 0 RGB 1 BGR 图9-14：A [3] RGB顺序

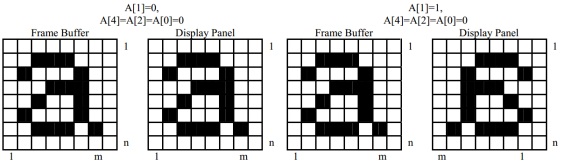

A [2]：显示数据锁存数据（POR = 0） 该位控制显示面板的垂直线数据锁定顺序。 显示面板上显示的图像不受影响， 不管位设置如何。 0从左侧到右侧刷新LCD 1左右从右侧刷新LCD A [1]：水平翻转（POR = 0） 该位从左到右翻转显示屏上显示的图像。 帧缓冲区没有改变。 0正常 1翻转 图9-15：A [1]水平翻转

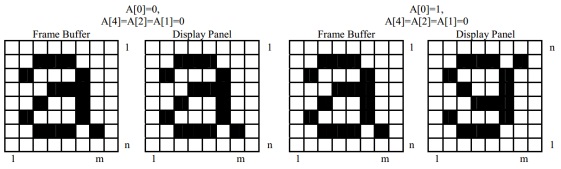

A [0]：垂直翻转（POR = 0） 该位将显示面板上显示的图像从上到下翻转。 帧缓冲区没有改变。 0正常 1翻转 图9-16：A [0]垂直翻转
9.25 set_scroll_start 命令0x37 参数2
描述 此命令设置帧缓冲区中垂直滚动区域的开始。 垂直滚动区域是完全定义的 当该命令与set_scroll_area（0x33）一起使用时。 VSP [15：8]：写入显示器的帧缓冲区中行号的高字节作为垂直线的第一行 滚动区域（POR = 00000000） VSP [7：0]：写入显示器的帧缓冲区中行号的低字节作为垂直线的第一行 滚动区域（POR = 00000000） 如果set_address_mode（0x36）A [4] = 0： 例： 当顶部固定区域=底部固定区域= 0时，垂直滚动区域= YY和VSP = 3。 图9-17：使用set_address_mode（0x36）设置滚动开始A [4] = 0

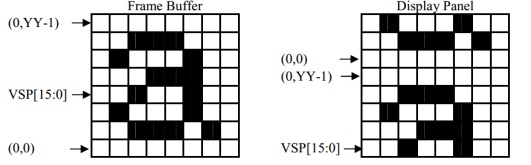

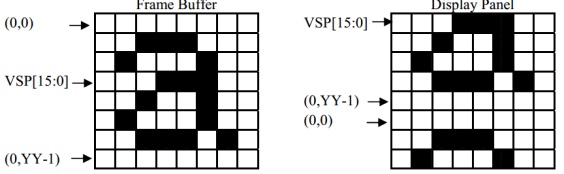

如果set_address_mode（0x36）A [4] = 1： 例： 当顶部固定区域=底部固定区域= 0时，垂直滚动区域= YY和VSP = 3。 图9-18：使用set_address_mode（0x36）设置滚动开始A [4] = 1
注意 ： 如果set_address_mode，（0x36）A [4] = 0，TFA [15：0] - 1 <VSP [15：0]帧缓冲区中的行数--BFA [15：0] 如果set_address_mode，（0x36）A [4] = 1，BFA [15：0] - 1 <VSP [15：0]帧缓冲器中的行数 - TFA [15：0] 9.26 exit_idle_mode 命令0x38 参数无
描述 此命令使SSD1963退出空闲模式。 全彩色深度用于显示面板。 9.27 enter_idle_mode 命令0x39 参数无

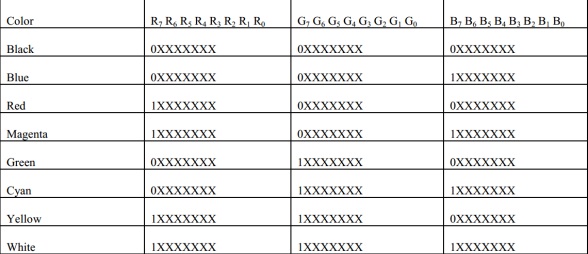

描述 该命令使SSD1963进入空闲模式。 在空闲模式下，颜色深度降低。 使用R，G和B中的每一个的MSB，显示面板上显示颜色 帧缓冲区中的颜色分量。 表9-1输入空闲模式内存与显示颜色
9.28 write_memory_continue 命令0x3C 参数无
描述 从上一个write_memory_continue将图像信息从主机处理器接口传输到SSD1963 （0x3C）或write_memory_start（0x2C）。 如果set_address_mode（0x36）A [5] = 0： 在先前的write_memory_start（0x2C）或者写入范围之后，数据从像素位置继续写入 write_memory_continue（0x3C）。然后将列地址递增，并将像素写入帧缓冲区直到 列地址等于结束列（EC）值。然后将列地址重置为SC，页面地址为 递增。像素被写入帧缓冲区，直到页面地址等于结束页（EP）值和列 地址等于EC值，或者主机处理器发送另一个命令。如果像素数超过（EC - SC +） 1）*（EP - SP + 1）忽略额外的像素。 如果set_address_mode（0x36）A [5] = 1： 在先前的write_memory_start（0x2C）或者写入范围之后，数据从像素位置继续写入 write_memory_continue（0x3C）。页面地址然后递增，像素被写入帧缓冲区直到 页面地址等于结束页面（EP）值。页面地址然后重置为SP，列地址为 递增。像素被写入帧缓冲区，直到列寄存器等于结束列（EC）值 页面地址等于EP值，或者主机处理器发送另一个命令。如果像素数超过（EC - SC + 1）*（EP - SP + 1）忽略额外的像素。 9.29 read_memory_continue 命令0x3E 参数无
描述 在最后一次read_memory_continue（0x3E）之后，将SSD1963中的图像数据读取到主机处理器，或者 read_memory_start（0x2E）。 如果set_address_mode（0x36）A [5] = 0： 在先前的read_memory_start（0x2E）的读取范围之后，从像素位置继续读取像素，或者 read_memory_continue（0x3E）。然后列列地址递增，并从帧缓冲区读取像素直到 列地址等于结束列（EC）值。然后将列地址重置为SC，页面地址为 递增。从帧缓冲区读取像素，直到页面地址等于结束页（EP）值和列 地址等于EC值，或者主机处理器发送另一个命令。 如果set_address_mode（0x36）A [5] = 1： 在先前的read_memory_start（0x2E）的读取范围之后，从像素位置继续读取像素，或者 read_memory_continue（0x3E）。然后页面地址递增，并从帧缓冲区读取像素直到 页面地址等于结束页面（EP）值。页面地址然后重置为SP，列地址为 递增。从帧缓冲区读取像素，直到列地址等于结束列（EC）值 页面地址等于EP值，或者主机处理器发送另一个命令。 9.30 set_tear_scanline 命令0x44 参数2
描述 当显示面板刷新到达所提供的扫描线时，TE信号从SSD1963发送到主处理器， N. N [15：8]：扫描线的高字节（POR = 00000000） N [7：0]：扫描线的低字节（POR = 00000000） 注意 ： 设置N = 0的Tear Scanline等于set_tear_on（0x35）A [0] = 0。 此命令对当前帧后的帧起作用。 因此，如果撕裂效应（TE）信号已经存在 ON，TE输出将继续按前一个set_tear_on（0x35）或set_tear_scanline （0x44），直到帧结束。 9.31 get_scanline 命令0x45 参数2
描述 获取当前的扫描线，N. N [15：8]：当前扫描线的高字节（POR = 00000000） N [7：0]：当前扫描线的低字节（POR = 00000000） 9.32 read_ddb 命令0xA1 参数5

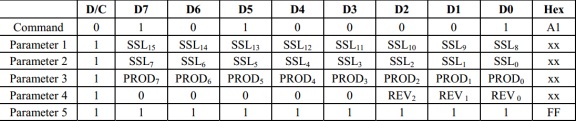

描述 阅读SSD1963的DDB（设备描述符块）信息。 SSL [15：8]：所罗门系统的供应商ID高字节，始终为01h（POR = 00000001） SSL [7：0]：所罗门系统的供应商编号低字节，始终为57h（POR = 010101110） PROD [7：0]：产品编号，始终为61h（POR = 01100001） REV [2：0]：修订代码，始终为01h（POR = 001） 退出代码，始终为FFh（POR = 11111111） 9.33 set_lcd_mode 命令0xB0 参数7

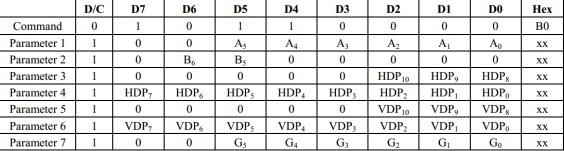

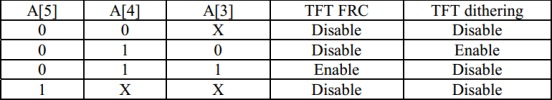

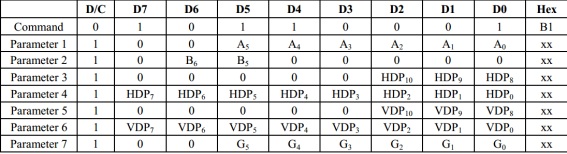

描述 设置LCD面板模式和分辨率 A [5]：TFT面板数据宽度（POR = 0） 0 18位 1 24位 A [4]：TFT颜色深度增强使能（POR = 0） 0禁用FRC或抖动 1启用FRC或抖动以进行颜色深度增强 如果面板数据宽度设置为24位，则FRC和抖动功能将自动禁用，无论其值如何 寄存器。 A [3]：TFT FRC使能（POR = 0） 0 TFT抖动使能 1个TFT FRC使能
A [2]：LSHIFT极性（POR = 0） 设置点时钟脉冲极性。 0数据锁存在下降沿 1数据锁存在上升沿 A [1]：LLINE极性（POR = 0） 设置水平同步脉冲极性。 0低电平 1活跃高 A [0]：LFRAME极性（POR = 0） 设置垂直同步脉冲极性。 0低电平 1活跃高 B [6：5]：TFT型（POR = 01） 00，01 TFT模式 10串行RGB模式 11串行RGB +虚拟模式 HDP [10：8]：水平面板大小的高字节（POR = 010） HDP [7：0]：水平面板尺寸的低字节（POR = 01111111） 水平面板尺寸=（HDP + 1）像素 VDP [10：8]：垂直面板大小的高字节（POR = 001） VDP [7：0]：垂直面板尺寸的低字节（POR = 11011111） 垂直面板尺寸=（VDP + 1）线 G [5：3]：串行TFT接口的偶数RGB序列（POR = 000） 000 RGB 001 RBG 010 GRB 011 GBR 100 BRG 101 BGR 11x保留 G [2：0]：串行TFT接口的奇数行RGB序列（POR = 000） 000 RGB 001 RBG 010 GRB 011 GBR 100 BRG 101 BGR 11x保留 9.34 get_lcd_mode 命令0xB1 参数7
描述 获取当前的LCD面板模式和分辨率 A [5]：TFT面板数据宽度（POR = 0） 0 18位 1 24位 A [4]：TFT颜色深度增强使能（POR = 0） 0禁用FRC或抖动 1启用FRC或抖动以进行颜色深度增强 如果面板数据宽度设置为24位，则FRC和抖动功能将自动禁用，无论其值如何 寄存器。 A [3]：TFT FRC使能（POR = 0） 0 TFT抖动使能 1个TFT FRC使能 A [2]：LSHIFT极性（POR = 0） 点时钟脉冲极性。 0数据锁存在下降沿 1数据锁存在上升沿 A [1]：LLINE极性（POR = 0） 水平同步脉冲极性。 0低电平 1活跃高 A [0]：LFRAME极性（POR = 0） 垂直同步脉冲极性。 0低电平 1活跃高 B [6：5]：TFT型（POR = 01） 00，01 TFT模式 10串行RGB模式 11串行RGB +虚拟模式 HDP [10：8]：水平面板大小的高字节（POR = 010） HDP [7：0]：水平面板尺寸的低字节（POR = 01111111） VDP [10：8]：垂直面板尺寸的高字节（POR = 001）SSD1963 Rev 1.1 P 47/93 2010年1月Solomon Systech VDP [7：0]：垂直面板尺寸的低字节（POR = 11011111） G [5：3]：偶数行RGB序列（POR = 000） 000 RGB 001 RBG 010 GRB 011 GBR 100 BRG 101 BGR 11x保留 G [2：0]：奇数行RGB序列（POR = 000） 000 RGB 001 RBG 010 GRB 011 GBR 100 BRG 101 BGR 11x保留 9.35 set_hori_period 命令0xB4 参数8

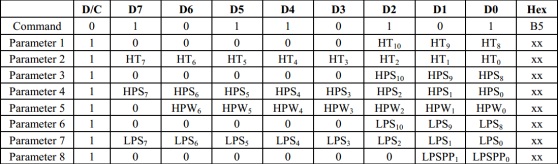

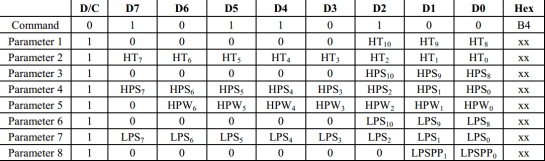

描述 设置前廊和后廊 HT [10：8]：像素时钟中水平总周期（显示+非显示）的高字节（POR = 010） HT [7：0]：像素时钟中水平总周期的低字节（显示+非显示）（POR = 10101111） 水平总周期=（HT + 1）像素 HPS [10：8]：水平同步（LLINE）信号开始与第一个信号之间的非显示周期的高字节 显示数据。 （POR = 000） HPS [7：0]：水平同步（LLINE）信号开始与第一个信号之间的非显示周期的低字节 显示数据。 （POR = 00100000） 对于TFT：水平同步脉冲起始位置= HPS像素 串行TFT：水平同步脉冲起始位置= HPS像素+ LPSPP子像素 HPW [6：0]：以像素时钟设置水平同步脉冲宽度（LLINE）。 （POR = 0000111） 水平同步脉冲宽度=（HPW + 1）像素Solomon Systech 2010年1月P 48/93修订版1.1 SSD1963 LPS [10：8]：以像素时钟设置水平同步脉冲（LLINE）开始位置。 （POR = 000） LPS [7：0]：在起始时设置水平同步脉冲宽度（LLINE）。 （POR = 00000000） 水平显示周期开始位置= LPS像素 LPSPP [1：0]：设置串行TFT接口的水平同步脉冲子像素起始位置（POR = 00） 时序参见图13-5。 9.36 get_hori_period 命令0xB5 参数8
描述 获取当前的前廊和后廊设置 HT [10：8]：像素时钟的水平总周期（显示+非显示）的高字节（POR = 010） HT [7：0]：像素时钟中水平总周期的低字节（显示+非显示）（POR = 10101111） HPS [10：8]：水平同步（LLINE）信号开始与第一个信号之间的非显示周期的高字节 显示数据。 （POR = 000） HPS [7：0]：水平同步（LLINE）信号开始与第一个信号之间的非显示周期的低字节 显示数据。 （POR = 00100000） HPW [6：0]：像素时钟中的水平同步脉冲宽度（LLINE）。 （POR = 0000111） LPS [10：8]：水平同步脉冲（LLINE）的高字节以像素时钟开始位置。 （POR = 000） LPS [7：0]：起始时水平同步脉冲宽度（LLINE）的低字节。 （POR = 00000000） LPSPP [1：0]：水平同步脉冲子像素开始位置（POR = 00） 9.37 set_vert_period 命令0xB6 参数7

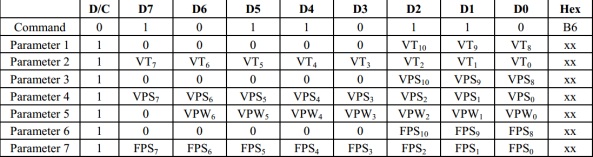

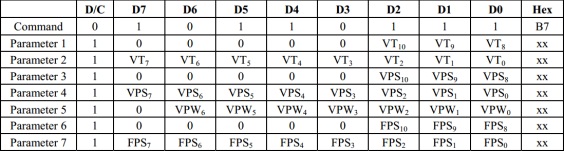

描述 设置最后扫描线与下一个LFRAME脉冲之间的垂直消隐间隔 VT [10：8]：行中垂直总数（显示+非显示）周期的高字节（POR = 001） VT [7：0]：行中的垂直总数（显示+非显示）周期的低字节（POR = 11101111） 垂直总计=（VT + 1）行 VPS [10：8]：高字节，非帧显示周期，以帧为起点和第一个显示数据之间的行。 （POR = 000） VPS [7：0]：帧的开头与第一个显示数据之间的行中的非显示周期。 （POR = 00000100） 垂直同步脉冲起始位置= VPS线 VPW [6：0]：设置垂直同步脉冲宽度（LFRAME）。 （POR = 000001） 垂直同步脉冲宽度=（VPW + 1）线 FPS [10：8]：垂直同步脉冲（LFRAME）的高位字节开始位置。 （POR = 000） FPS [7：0]：垂直同步脉冲（LFRAME）的低字节以行开始位置。 （POR = 00000000） 垂直显示周期开始位置= FPS线 时序参见图13-5。 9.38 get_vert_period 命令0xB7 参数7
描述 获取最后一条扫描线和下一条LFRAME脉冲之间的垂直消隐间隔Soloech 2010年1月P 50/93 Rev 1.1 SSD1963 VT [10：8]：行中垂直总数（显示+非显示）周期的高字节（POR = 001） VT [7：0]：行中的垂直总数（显示+非显示）周期的低字节（POR = 01111111） VPS [10：8]：非显示周期的高字节，以帧为起点和第一个显示数据之间的行进行排列。 （POR = 000） VPS [7：0]：非显示周期的低字节，以帧为起点和第一个显示数据为一行。 （POR = 00000100） VPW [6：0]：行中的垂直同步脉冲宽度（LFRAME）。 （POR = 000001） FPS [10：8]：垂直同步脉冲（LFRAME）的高位字节开始位置。 （POR = 000） FPS [7：0]：垂直同步脉冲（LFRAME）的低字节以行开始位置。 （POR = 00000000） 9.39 set_gpio_conf 命令0xB8 参数2
描述 设置GPIO配置。如果GPIO不用于LCD，请设置方向。否则，它们被切换 LCD信号由0xC0 - 0xCF。 A [7]：GPIO3配置（POR = 0） 0 GPIO3由主机控制 1个GPIO3由LCDC控制 A [6]：GPIO2配置（POR = 0） 0 GPIO2由主机控制 1个GPIO2由LCDC控制 A [5]：GPIO1配置（POR = 0） 0 GPIO1由主机控制 1 GPIO1由LCDC控制 A [4]：GPIO0配置（POR = 0） 0 GPIO0由主机控制 1 GPIO0由LCDC控制 A [3]：GPIO3方向（POR = 0） 0输入GPIO3 1输出GPIO3 A [2]：GPIO3方向（POR = 0） 0输入GPIO2 1输出GPIO2 A [1]：GPIO1方向（POR = 0） 0输入GPIO1 1输出GPIO1 A [0]：GPIO0方向（POR = 0） 0输入GPIO0 1 GPIO0是outputSSD1963 Rev 1.1 P 51/93 2010年1月Solomon Systech B [0]：GPIO0方向（POR = 0） 0 GPIO0用于通过enter_sleep_mode（0x10）或exit_sleep_mode（0x11）控制面板电源。 1 GPIO0用作通用GPIO 9.40 get_gpio_conf 命令0xB9 参数2
描述 获取当前的GPIO配置 A [7]：GPIO3配置（POR = 0） 0 GPIO3由主机控制 1个GPIO3由LCDC控制 A [6]：GPIO2配置（POR = 0） 0 GPIO2由主机控制 1个GPIO2由LCDC控制 A [5]：GPIO1配置（POR = 0） 0 GPIO1由主机控制 1 GPIO1由LCDC控制 A [4]：GPIO0配置（POR = 0） 0 GPIO0由主机控制 1 GPIO0由LCDC控制 A [3]：GPIO3方向（POR = 0） 0输入GPIO3 1输出GPIO3 A [2]：GPIO3方向（POR = 0） 0输入GPIO2 1输出GPIO2 A [1]：GPIO1方向（POR = 0） 0输入GPIO1 1输出GPIO1 A [0]：GPIO0方向（POR = 0） 0输入GPIO0 1输出GPIO0 B [0]：GPIO0方向（POR = 0） 0 GPIO0用于通过enter_sleep_mode（0x10）或exit_sleep_mode（0x11）控制面板电源， 1 GPIO0用作通用GPIO 9.41 set_gpio_value 命令0xBA 参数1
描述 将GPIO配置为输出的GPIO值 A [3]：GPIO3的值（POR = 0） 0 GPIO3输出0 1个GPIO3输出1 A [2]：GPIO2值（POR = 0） 0 GPIO2输出0 1个GPIO2输出1 A [1]：GPIO1值（POR = 0） 0 GPIO1输出0 1个GPIO1输出1 A [0]：GPIO0值（POR = 0） 0 GPIO0输出0 1个GPIO0输出1 9.42 get_gpio_status 命令0xBB 参数1
描述 读取当前的GPIO状态。 如果单个GPIO被配置为输入，则该值是相应的状态 销。 否则，它是编程值。 A [3]：GPIO3值（POR：取决于pad值） 0 GPIO3被拉低 1 GPIO3被拉高 A [2]：GPIO2值（POR：取决于pad值） 0 GPIO2拉低 1 GPIO2被拉高 A [1]：GPIO1值（POR：取决于pad值） 0 GPIO1拉低 1 GPIO1被拉高 A [0]：GPIO0值（POR：取决于pad值） 0 GPIO0被拉低 1 GPIO0被拉高 9.43 set_post_proc 命令0xBC 参数4

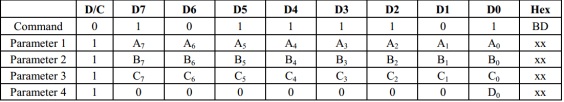

描述 设置图像后处理器 A [7：0]：设置对比度值（POR = 01000000） B [7：0]：设置亮度值（POR = 10000000） C [7：0]：设置饱和度值（POR = 01000000） D [0]：后处理器使能（POR = 0） 0禁用后处理器 1启用后处理器 9.44 get_post_proc 命令0xBD 参数4
描述 获取图像后处理器 A [7：0]：获取对比度值（POR = 01000000） B [7：0]：获取亮度值（POR = 10000000） C [7：0]：获取饱和值（POR = 01000000） D [0]：后处理器使能（POR = 0） 0禁用后处理器 1启用后处理器 9.45 set_pwm_conf 命令0xBE 参数6

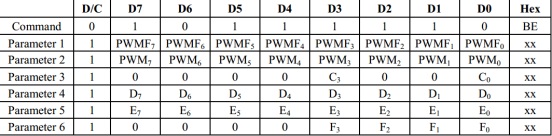

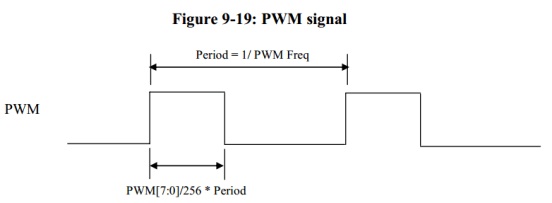

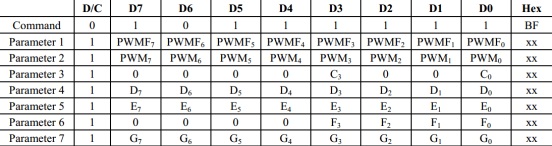

描述 设置PWM配置 PWMF [7：0]：设置系统时钟的PWM频率（POR = 00000000） PWM信号频率= PLL时钟/（256 * PWMF [7：0]）/ 256 PWM [7：0]：设置PWM占空比（POR = 00000000） PWM占空比= PWM [7：0] / 256，DBC禁止（0xD0）A0 = 0 如果DBC使能（0xD0）A0 = 1，这些参数将被忽略 注意：如果PWM [7：0] = 00h，PWM总是为0
C [3]：PWM配置（POR = 0） 0主机控制PWM 1个由DBC控制的PWM C [0]：PWM使能（POR = 0） 0 PWM禁止 1个PWM使能 D [7：0]：DBC手动亮度（POR = 00000000） 设置手动亮度级别。当手动亮度模式（0xD0）A [6]使能时，最后的DBC占空比 输出将乘以此值/ 255。 PWM占空比= DBC输出* D [7：0] / 255 00 Dimmest FF最亮 E [7：0]：DBC最小亮度（POR = 00000000） 设置最小亮度级别。当手动亮度模式（0xD0）A [6]使能时，DBC占空比输出 受此值限制。这将防止背光太暗或不亮。 00 Dimmest FF最亮 F [3：0]：亮度预分频器（POR = 0000） 设置亮度预分频器，以控制手动亮度在不同级别之间的变化。 有 在手动亮度饱和之前，滤波器将经历多次迭代。 此参数有效 转换效果使能（0xD0）A5 = 1 迭代比=系统频率/ Divcode / 32768 F [3：0] Divcode 0000关闭 0001 1 0010 2 0011 3 0100 4 0101 6 0110 8 0111 12 1000 16 1001 24 1010 32 1011 48 1100 64 1101 96 1110 128 1111 192 9.46 get_pwm_conf 命令0xBF 参数7
描述 获取PWM配置 PWMF [7：0]：在系统时钟中获取PWM频率（POR = 00000000） PWM [7：0]：获取PWM占空比（POR = 00000000） C [3]：PWM配置（POR = 0） 0主机控制PWM 1个由DBC控制的PWM C [0]：PWM使能（POR = 0） 0 PWM禁止 1个PWM使能 D [7：0]：DBC手动亮度（POR = 00000000） 获得亮度级别 00 Dimmest FF brightestSolomon Systech 2010年1月P 56/93修订版1.1 SSD1963 E [7：0]：DBC最小亮度（POR = 00000000） 获得最小亮度级别。 00 Dimmest FF最亮 F [3：0]：亮度预分频器（POR = 0000） 获取亮度预分频器 G [7：0]：动态背光占空比：获得由PWM控制的当前PWM占空比（POR = 00000000） 9.47 set_lcd_gen0 命令0xC0 参数7

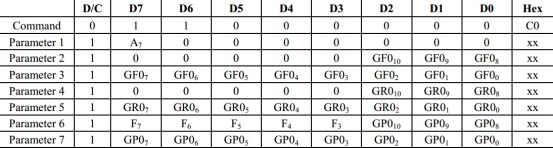

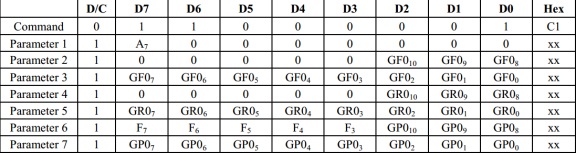

描述 设置LCD信号发生器0的上升，下降，周期和切换属性 A [7]：每帧启动时复位LCD发生器0 0发生器0不会在帧的起始点复位 1发生器0将在帧的起始点复位 GF0 [10：8]：发生器0的下降位置的最高3位（POR = 000） GF0 [7：0]：发生器0下降位置的低字节（POR = 00000001） GR0 [10：8]：发生器0的上升位置的最高3位（POR = 000） GR0 [7：0]：发生器0的上升位置的低字节（POR = 00000000） F [7]：在非显示期间将发生器0输出强制为0 0发电机0正常 在非显示周期内，1个发生器0的输出被强制为0 F [6：5]：将发生器0的输出强制为0或奇数行 00发生器0在奇数和偶数行均正常 01发生器0输出在奇数行强制为0 10发生器0输出在偶数行中强制为0 11发生器0在奇数和偶数行均正常 F [4：3]：发生器0切换模式 00禁用 01按像素时钟切换（LSHIFT） 10按行切换（LLINE） 11按帧切换（LFRAME） GP0 [10：8]：发生器0周期的最高3位（POR = 100） GP0 [7：0]：发生器0周期的低字节（POR = 00000000） 9.48 get_lcd_gen0 命令0xC1 参数7
描述 获得LCD信号发生器0的上升，下降，周期和切换属性 A [7]：每帧启动时复位LCD发生器0 0发生器0不会在帧的起始点复位 1发生器0将在帧的起始点复位 GF0 [10：8]：发生器0的下降位置的最高3位（POR = 000） GF0 [7：0]：发生器0下降位置的低字节（POR = 00000001） GR0 [10：8]：发生器0的上升位置的最高3位（POR = 000） GR0 [7：0]：发生器0的上升位置的低字节（POR = 00000000） F [7]：在非显示期间将发生器0输出强制为0 0发电机0正常 在非显示周期内，1个发生器0的输出被强制为0 F [6：5]：将发生器0的输出强制为0或奇数行 00发生器0在奇数和偶数行均正常 01发生器0输出在奇数行强制为0 10发生器0输出在偶数行中强制为0 11发生器0在奇数和偶数行均正常 F [4：3]：发生器0切换模式 00禁用 01按像素时钟切换（LSHIFT） 10按行切换（LLINE） 11按帧切换（LFRAME） GP0 [10：8]：发生器0周期的最高3位（POR = 100） GP0 [7：0]：发生器0周期的低字节（POR = 00000000） 9.49 set_lcd_gen1 命令0xC2 参数7

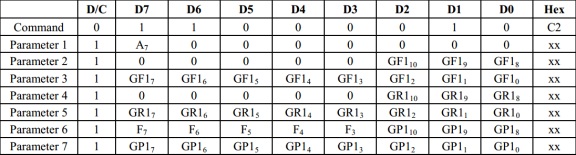

描述 设置LCD信号发生器1的上升，下降，周期和切换属性 A [7]：每帧开始重置LCD发生器1 0发生器1不会在帧的起始点复位 1发生器1将在帧的起始点复位 GF1 [10：8]：发生器1下降位置的最高3位（POR = 000） GF1 [7：0]：发生器1下降位置的低字节（POR = 00000001） GR1 [10：8]：发生器1上升位置的最高3位（POR = 000） GR1 [7：0]：发生器1上升位置的低字节（POR = 00000000） F [7]：在非显示期间将发生器1的输出强制为0 0发电机1正常 在非显示期间，1个发生器1的输出被强制为0 F [6：5]：将发生器1的输出强制为0或奇数行 00发生器1在奇数和偶数行均正常 01发生器1输出在奇数行强制为0 10发生器1输出在偶数行中强制为0 11发生器1在奇数和偶数行均正常 F [4：3]：发生器1切换模式 00禁用 01按像素时钟切换（LSHIFT） 10按行切换（LLINE） 11按帧切换（LFRAME） GP1 [10：8]：发生器1周期的最高3位（POR = 100） GP1 [7：0]：发生器1周期的低字节（POR = 00000000） 9.50 get_lcd_gen1 命令0xC3 参数7
描述 获取LCD信号发生器1的上升，下降，周期和切换属性 A [7]：每帧开始重置LCD发生器1 0发生器1不会在帧的起始点复位 1发生器1将在帧的起始点复位 GF1 [10：8]：发生器1下降位置的最高3位（POR = 000） GF1 [7：0]：发生器1下降位置的低字节（POR = 00000001） GR1 [10：8]：发生器1上升位置的最高3位（POR = 000） GR1 [7：0]：发生器1上升位置的低字节（POR = 00000000） F [7]：在非显示期间将发生器1的输出强制为0 0发电机1正常 在非显示期间，1个发生器1的输出被强制为0 F [6：5]：将发生器1的输出强制为0或奇数行 00发生器1在奇数和偶数行均正常 01发生器1输出在奇数行强制为0 10发生器1输出在偶数行中强制为0 11发生器1在奇数和偶数行均正常 F [4：3]：发生器1切换模式 00禁用 01按像素时钟切换（LSHIFT） 10按行切换（LLINE） 11按帧切换（LFRAME） GP1 [10：8]：发生器1周期的最高3位（POR = 100） GP1 [7：0]：发生器1周期的低字节（POR = 00000000） 9.51 set_lcd_gen2 命令0xC4 参数7
描述 设置LCD信号发生器2的上升，下降，周期和切换属性 A [7]：每帧开始复位LCD发生器2 0发生器2不会在帧的起始点复位 1发生器2将在帧的起始点复位 GF2 [10：8]：发生器2下降位置的最高3位（POR = 000） GF2 [7：0]：发生器2下降位置的低字节（POR = 00000001） GR2 [10：8]：发生器2上升位置的最高3位（POR = 000） GR2 [7：0]：发生器2上升位置的低字节（POR = 00000000） F [7]：在非显示期间将发生器2输出强制为0 0发电机2正常 1个发生器2的输出在非显示期间被强制为0 F [6：5]：将奇偶或偶数行的发生器2输出强制为0 00发生器2在奇数和偶数行均正常 01发生器2输出在奇数行强制为0 10发生器2输出在偶数行中强制为0 11发生器2在奇数和偶数行均正常 F [4：3]：发生器2切换模式 00禁用 01按像素时钟切换（LSHIFT） 10按行切换（LLINE） 11按帧切换（LFRAME） GP2 [10：8]：发生器2周期的最高3位（POR = 100） GP2 [7：0]：发生器2周期的低字节（POR = 00000000） 9.52 get_lcd_gen2 命令0xC5 参数7
描述 获取LCD信号发生器2的上升，下降，周期和切换属性 A [7]：每帧开始复位LCD发生器2 0发生器2不会在帧的起始点复位 1发生器2将在帧的起始点复位 GF2 [10：8]：发生器2下降位置的最高3位（POR = 000） GF2 [7：0]：发生器2下降位置的低字节（POR = 00000001） GR2 [10：8]：发生器2上升位置的最高3位（POR = 000） GR2 [7：0]：发生器2上升位置的低字节（POR = 00000000） F [7]：在非显示期间将发生器2输出强制为0 0发电机2正常 1个发生器2的输出在非显示期间被强制为0 F [6：5]：将奇偶或偶数行的发生器2输出强制为0 00发生器2在奇数和偶数行均正常 01发生器2输出在奇数行强制为0 10发生器2输出在偶数行中强制为0 11发生器2在奇数和偶数行均正常 F [4：3]：发生器2切换模式 00禁用 01按像素时钟切换（LSHIFT） 10按行切换（LLINE） 11按帧切换（LFRAME） GP2 [10：8]：发生器2周期的最高3位（POR = 100） GP2 [7：0]：发生器2周期的低字节（POR = 00000000） 9.53 set_lcd_gen3 命令0xC6 参数7

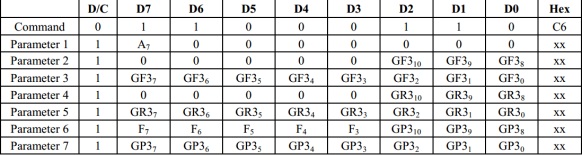

描述 设置LCD信号发生器3的上升，下降，周期和切换属性 A [7]：每帧开始重置LCD发生器3 0发生器3不会在帧的起始点复位 1发生器3将在帧的起始点复位 GF3 [10：8]：发生器3下降位置的最高3位（POR = 000） GF3 [7：0]：发生器3的下降位置（POR = 00000001） GR3 [10：8]：发生器3上升位置的最高3位（POR = 000） GR3 [7：0]：发生器3的上升位置的低字节（POR = 00000000） F [7]：在非显示期间将发生器3的输出强制为0 0发电机3正常 在非显示期间，1个发生器3的输出被强制为0 F [6：5]：将发生器3的输出强制为0或奇数行 00发生器3在奇数和偶数行中都是正常的 01发生器3输出在奇数行强制为0 10发生器3输出在偶数行中强制为0 11发生器3在奇数和偶数行均正常 F [4：3]：发生器3切换模式 00禁用 01按像素时钟切换（LSHIFT） 10按行切换（LLINE） 11按帧切换（LFRAME） GP3 [10：8]：发生器3周期的最高3位（POR = 100） GP3 [7：0]：发生器3周期的低字节（POR = 00000000） 9.54 get_lcd_gen3 命令0xC7 参数7
描述 获得LCD信号发生器3的上升，下降，周期和切换属性 A [7]：每帧开始重置LCD发生器3 0发生器3不会在帧的起始点复位 1发生器3将在帧的起始点复位 GF3 [10：8]：发生器3下降位置的最高3位（POR = 000） GF3 [7：0]：发生器3的下降位置（POR = 00000001） GR3 [10：8]：发生器3上升位置的最高3位（POR = 000） GR3 [7：0]：发生器3的上升位置的低字节（POR = 00000000） F [7]：在非显示期间将发生器3的输出强制为0 0发电机3正常 在非显示期间，1个发生器3的输出被强制为0 F [6：5]：将发生器3的输出强制为0或奇数行 00发生器3在奇数和偶数行中都是正常的 01发生器3输出在奇数行强制为0 10发生器3输出在偶数行中强制为0 11发生器3在奇数和偶数行均正常 F [4：3]：发生器3切换模式 00禁用 01按像素时钟切换（LSHIFT） 10按行切换（LLINE） 11按帧切换（LFRAME） GP3 [10：8]：发生器3周期的最高3位（POR = 100） GP3 [7：0]：发生器3周期的低字节（POR = 00000000） 9.55 set_gpio0_rop 命令0xC8 参数2
描述 使用ROP操作相对于LCD信号发生器设置GPIO0。 GPIO0配置为无效果 一般GPIO。 A [6：5]：由LCDC控制时GPIO0的源1（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 A [3：2]：由LCDC控制时GPIO0的源2（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 A [1：0]：由LCDC控制时GPIO0的源3（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 B [7：0]：对于GPIO0，ROP操作到源1，2和3（POR = 00000000） 请参阅ROP操作的应用笔记 9.56 get_gpio0_rop 命令0xC9 参数2
描述 获取关于LCD信号发生器的GPIO0属性。 A [6：5]：由LCDC控制时GPIO0的源1（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3Solomon Systech 2010年1月P 66/93修订版1.1 SSD1963 A [3：2]：由LCDC控制时GPIO0的源2（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 A [1：0]：由LCDC控制时GPIO0的源3（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 B [7：0]：对于GPIO0，ROP操作到源1，2和3（POR = 00000000） 请参阅ROP操作的应用笔记 9.57 set_gpio1_rop 命令0xCA 参数2
描述 使用ROP操作设置相对于LCD信号发生器的GPIO1。 GPIO1配置为无效果 一般GPIO。 A [6：5]：由LCDC控制时GPIO1的源1（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 A [3：2]：由LCDC控制时GPIO1的源2（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 A [1：0]：由LCDC控制时GPIO1的源3（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 B [7：0]：对于GPIO1，源1，2和3的复用操作（POR = 00000000） 请参阅ROP操作的应用笔记 9.58 get_gpio1_rop 命令0xCB 参数2
描述 获取关于LCD信号发生器的GPIO1属性。 A [6：5]：由LCDC控制时GPIO1的源1（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 A [3：2]：由LCDC控制时GPIO1的源2（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 A [1：0]：由LCDC控制时GPIO1的源3（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 B [7：0]：对于GPIO1，源1，2和3的复用操作（POR = 00000000） 请参阅ROP操作的应用笔记 9.59 set_gpio2_rop 命令0xCC 参数2
描述 使用ROP操作相对于LCD信号发生器设置GPIO2。 GPIO2配置为无效果 一般GPIO。 A [6：5]：由LCDC控制时GPIO2的源1（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3Solomon Systech 2010年1月P 68/93修订版1.1 SSD1963 A [3：2]：由LCDC控制时GPIO2的源2（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 A [1：0]：由LCDC控制时GPIO2的源3（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 B [7：0]：对于GPIO2，源1，2和3的复用操作（POR = 00000000） 请参阅ROP操作的应用笔记 9.60 get_gpio2_rop 命令0xCD 参数2
描述 获取关于LCD信号发生器的GPIO2属性。 A [6：5]：由LCDC控制时GPIO2的源1（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 A [3：2]：由LCDC控制时GPIO2的源2（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 A [1：0]：由LCDC控制时GPIO2的源3（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 B [7：0]：对于GPIO2，源1，2和3的复用操作（POR = 00000000） 请参阅ROP操作的应用笔记 9.61 set_gpio3_rop 命令0xCE 参数2
描述 使用ROP操作相对于LCD信号发生器设置GPIO3。 如果将GPIO3配置为，则不起作用 一般GPIO。 A [6：5]：由LCDC控制时GPIO3的源1（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 A [3：2]：由LCDC控制时GPIO3的源2（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 A [1：0]：由LCDC控制时GPIO3的源3（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 B [7：0]：对于GPIO3，源1，2和3的ROP操作复用（POR = 00000000） 请参阅ROP操作的应用笔记 9.62 get_gpio3_rop 命令0xCF 参数2
描述 获取关于LCD信号发生器的GPIO3属性。 A [6：5]：由LCDC控制时GPIO3的源1（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3Solomon Systech 2010年1月P 70/93修订版1.1 SSD1963 A [3：2]：由LCDC控制时GPIO3的源2（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 A [1：0]：由LCDC控制时GPIO3的源3（POR = 00） 00发电机0 01发电机1 10发电机2 11发电机3 B [7：0]：对于GPIO3，源1，2和3的ROP操作复用（POR = 00000000） 请参阅ROP操作的应用笔记 9.63 set_dbc_conf 命令0xD0 参数1
描述 设置动态背光控制配置。 A [6]：DBC手动亮度使能（POR = 1） 0启用 1禁用 A [5]：转换效应（POR = 0） 0转换效果禁用 1转换效果使能 过渡效果用于去除可见光背光闪烁。 如果需要快速亮度更改，建议使用 启用这一点。 A [3：2]：DBC的节能选择（POR = 00） 00 DBC被禁用 01保守模式 10正常模式 11进取模式 A [0]：DBC的主使能（POR = 0） 0 DBC禁用 1 DBC启用 硬件引脚PWM是从SSD1963到系统背光驱动器的输出信号。 所以应该配置PWM 模块启用DBC之前。 WRITE COMMAND“0xBE” 写数据“0x0E”（设置PWM频率） 写数据“0xFF”（如果使用DBC，则为虚拟值） 写数据“0x09”（使能由DBC控制的PWM） 写数据“0xFF” 写入数据“0x00” 写入数据“0x00” 写命令“0xD4”（定义阈值） 写数据... .. 写命令“0xD0” 写入数据“0x0D”（启用DBC激进模式） 9.64 get_dbc_conf 命令0xD1 参数1
描述 获取当前的动态背光配置。 A [6]：DBC手动亮度使能（POR = 1） 0启用 1禁用 A [5]：转换效应（POR = 0） 0转换效果禁用 1转换效果使能 A [3：2]：DBC的节能选择（POR = 00） 00 DBC被禁用 01保守模式 10正常模式 11进取模式 A [0]：主机使能DBC（POR = 0） 0 DBC禁用 1 DBC启用 9.65 set_dbc_th 命令0xD4 参数9

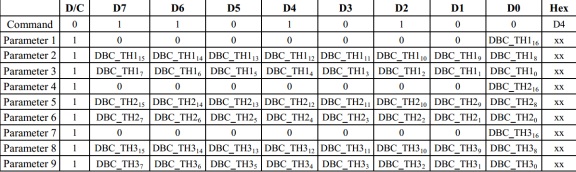

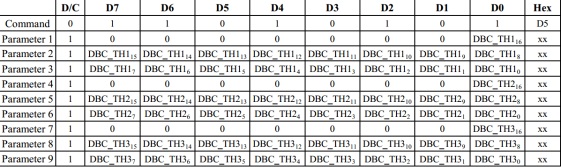

描述 设置每个省电级别的阈值。 DBC_TH1 [16]：DBC保守模式的阈值设置的高字节。 （POR = 0） DBC_TH1 [15：8]：DBC保守模式的阈值设置的第二个字节。 （POR = 00000000） DBC_TH1 [7：0]：DBC的保守模式的阈值设置的低字节。 （POR = 00000000） TH1 =显示宽度*显示高度* 3 * 0.1 / 16 DBC_TH2 [16]：DBC的正常模式的阈值设置的高字节。 （POR = 0） DBC_TH2 [15：8]：DBC的正常模式的阈值设置的第二个字节。 （POR = 00000000） DBC_TH2 [7：0]：DBC的正常模式的阈值设置的低字节。 （POR = 00000000） TH2 =显示宽度*显示高度* 3 * 0.25 / 16 DBC_TH3 [16]：DBC的进取模式的阈值设置的高字节。 （POR = 0） DBC_TH3 [15：8]：DBC的进取模式的阈值设置的第二个字节。 （POR = 00000000） DBC_TH3 [7：0]：DBC的进取模式的阈值设置的低字节。 （POR = 00000000） TH3 =显示宽度*显示高度* 3 * 0.6 / 16 9.66 get_dbc_th 命令0xD5 参数9
描述 获得每个省电级别的阈值。 DBC_TH1 [16]：DBC保守模式的阈值设置的高字节。 （POR = 0） DBC_TH1 [15：8]：DBC保守模式的阈值设置的第二个字节。 （POR = 00000000） DBC_TH1 [7：0]：DBC的保守模式的阈值设置的低字节。 （POR = 00000000） DBC_TH2 [16]：DBC的正常模式的阈值设置的高字节。 （POR = 0） DBC_TH2 [15：8]：DBC的正常模式的阈值设置的第二个字节。 （POR = 00000000） DBC_TH2 [7：0]：DBC的正常模式的阈值设置的低字节。 （POR = 00000000） DBC_TH3 [16]：DBC的进取模式的阈值设置的高字节。 （POR = 0） DBC_TH3 [15：8]：DBC的进取模式的阈值设置的第二个字节。 （POR = 00000000） DBC_TH3 [7：0]：DBC的进取模式的阈值设置的低字节。 （POR = 00000000） 9.67 set_pll 命令0xE0 参数1
描述 启动PLL。开始之前，系统使用晶体振荡器或时钟输入。 A [1]：锁定PLL（POR = 0） PLL使能100us后，可以开始锁定PLL 0使用参考时钟作为系统时钟 1使用PLL输鲎魑低呈敝� A [0]：使能PLL（POR = 0） 0禁用PLL 1启用PLLSolomon Systech 2010年1月P 74/93修订版1.1 SSD1963 在启用PLL之前，必须首先配置PLL设置（“0xE2”）。 PLL使能100us后，可以开始 锁定PLL。在PLL锁定后，SSD1963需要切换到PLL输出作为系统时钟。以下是程序 序列。 写命令“0xE0” 写入数据“0x01” 等待100us使PLL稳定 写命令“0xE0” 写数据“0x03” 写命令“0x01” *注意：SSD1963在PLL锁定之前在参考时钟下运行，寄存器不能设置为快于一半 参考时钟频率。例如，不允许对具有10MHz参考时钟的SSD1963进行编程 高于5M字/秒。 9.68 set_pll_mn 命令0xE2 参数3
描述 设置PLL的MN M [7：0]：PLL的乘数（M）。 （POR = 00101101） N [3：0]：PLL的分频器（N）。 （POR = 0011） C [2]：影响MN值（POR = 0） 0忽略乘数（N）和分频（N）值 1实现乘数和分频值 VCO =参考输入时钟x（M + 1） PLL频率= VCO /（N + 1） *注：250MHz <VCO <800MHz 对于10MHz参考时钟来获得100MHz PLL频率，用户无法编程M = 19和N = 1 这种情况是设置M = 29和N = 2，其中10×30/3 = 100MHz。 WRITE COMMAND“0xE2” 写数据“0x1D”（M = 29） 写数据“0x02”（N = 2） 写数据“0x54”（虚拟字节） 9.69 get_pll_mn 命令0xE3 参数3
描述 获取PLL的MN设置 M [7：0]：PLL的乘数（M）。 （POR = 00101101） N [3：0]：PLL的分频器（N）。 （POR = 0011） C [2]：影响MN值（POR = 0） 0忽略乘数（M）和除数（N）值。 1实现乘数和分频值 9.70 get_pll_status 命令0xE4 参数1
描述 获取PLL状态 A [2]：PLL锁定 0未锁定 1锁定 9.71 set_deep_sleep 命令0xE5 参数无
描述 设置深度睡眠模式。 PLL将被停止。 它需要发出2个哑读取以退出深度睡眠模式。 9.72 set_lshift_freq 命令0xE6 参数3
描述 设置LSHIFT（像素时钟）频率 LCDC_FPR [19:16]：像素时钟频率设置的最高4位。 （POR = 0111） LCDC_FPR [15：8]：像素时钟频率设置的高字节。 （POR = 11111111） LCDC_FPR [7：0]：用于像素时钟频率设置的低字节。 （POR = 11111111） 用于并行LCD接口： 将像素时钟配置为PLL频率x（（LCDC_FPR + 1）/ 220） 为了在PLL频率= 100MHz时获得PCLK = 5.3MHz， 5.3MHz = 100MHz *（LCDC_FPR + 1）/ 220 LCDC_FPR = 55574 WRITE COMMAND“0xE6” 写入数据“0x00”（LCDC_FPR = 55574） 写数据“0xD9” 写入数据“0x16” 对于串行LCD接口： 将像素时钟配置为PLL频率x（（LCDC_FPR + 1）/ 220）* 4 为了在PLL频率= 100MHz时获得PCLK = 5.3MHz， 5.3MHz = 100MHz *（（LCDC_FPR + 1）/ 220）* 4 LCDC_FPR = 13892 WRITE COMMAND“0xE6” 写数据“0x00”（LCDC_FPR = 13892） 写数据“0x36” 写入数据“0x44” 9.73 get_lshift_freq 命令0xE7 参数3
描述 获取当前的LSHIFT（像素时钟）频率设置SD1963 Rev 1.1 P 77/93 Jan 2010 Solomon Systech LCDC_FPR [19:16]：像素时钟频率设置的最高4位。 （POR = 0111） LCDC_FPR [15：8]：像素时钟频率设置的高字节。 （POR = 11111111） LCDC_FPR [7：0]：用于像素时钟频率设置的低字节。 （POR = 11111111） 9.74 set_pixel_data_interface 命令0xF0 参数1
描述 将并行主机处理器中的像素数据格式设置为8位/ 9位/ 12位/ 16位/ 16位（565）/ 18位/ 24位 接口。 此命令仅用于显示数据，命令格式始终为8位。 A [2：0]：像素数据接口格式（POR = 101） 000 8位 001 12位 010 16位打包 011 16位（565格式） 100 18位 101 24位 110 9位 其他保留 *注意：未使用的数据总线将由SSD1963驱动到地，因此不要将未使用的数据总线连接到 MCU。 9.75 get_pixel_data_interface 命令0xF1 参数1

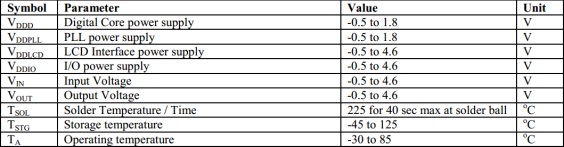

描述 获取并行主机处理器接口中的当前像素数据格式设置。 A [2：0]：像素数据接口格式（POR = 101） 000 8位 001 12位 010 16位打包 011 16位（565格式） 100 18位 101 24位 110 9位 其他保留 10最大评分 表10-1：最大额定值（电压参考VSS）
最大额定值是超出设备可能发生的损坏的值。 功能操作应限于 电气特性表或引脚说明部分的限制 该器件包含用于保护输入免受高静态电压或电场损坏的电路; 但是，建议 应采取正常的预防措施，以避免将任何高于最大额定电压的电压施加到该高阻抗 电路。 为了正常工作，建议将VIN和VOUT限制在VSS <（VIN或VOUT）<VDDIO范围内。 可靠性 如果未使用的输入连接到适当的逻辑电压电平（例如，VSS或VDDIO），则可以提高工作效率。 未使用的输出 必须保持开放 该设备可能是光敏感的。 应注意避免将本设备暴露于任何光源 正常运行时。 该设备不受辐射防护。 11建议的操作条件 表11-1：推荐工作条件

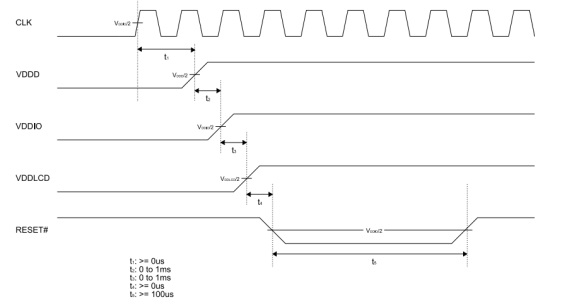

11.1加电顺序 图11-1：上电序列

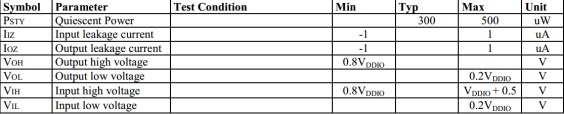

注意 时钟参考仅适用于使用CLK时。 12直流特性 条件： 电压参考VSS VDDD，VDDPLL = 1.2V VDDIO，VDDLCD = 3.3V TA = 25°C 表12-1：直流特性
13交流特性 条件： 电压参考VSS VDDD，VDDPLL = 1.2V VDDIO，VDDLCD = 3.3V TA = 25°C CL = 50pF（总线/ CPU接口） CL = 0pF（LCD面板接口） 13.1时钟时序 表13-1：CLK（PLL旁路）的时钟输入要求
表13-2：CLK的时钟输入要求
表13-3：晶体振荡器XTAL的时钟输入要求
13.2 MCU接口时序 13.2.1并行6800系列接口时序 表13-4：并行6800系列接口时序特性（使用CS＃作为时钟）
*系统时钟表示外部输入时钟（PLL旁路）或内部生成时钟（PLL使能） 图13-1：并行6800系列接口时序图（使用CS＃作为时钟）
表13-5：并行6800系列接口时序特性（使用E作为时钟）

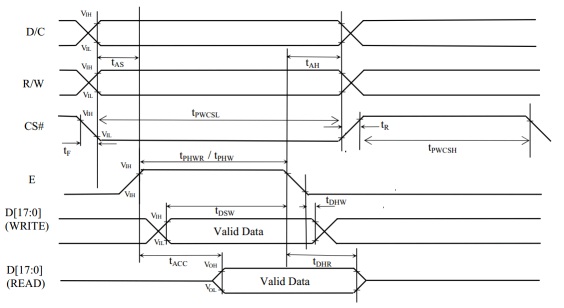

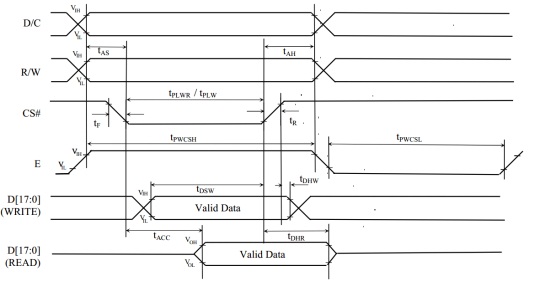

图13-2：并行6800系列接口时序图（使用E作为时钟）

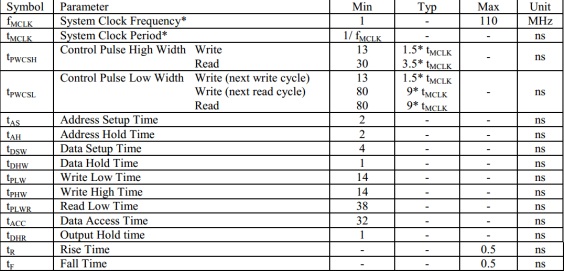

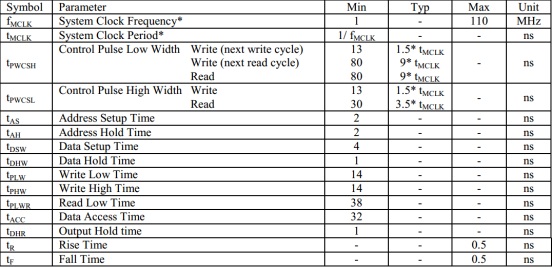

13.2.2并行8080系列接口时序 表13-6：并行8080系列接口时序特性

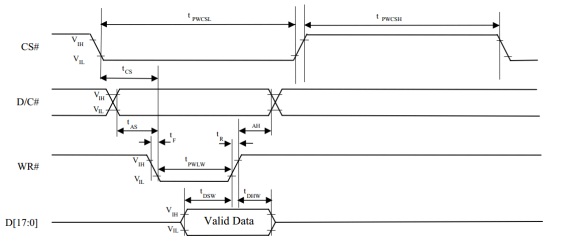

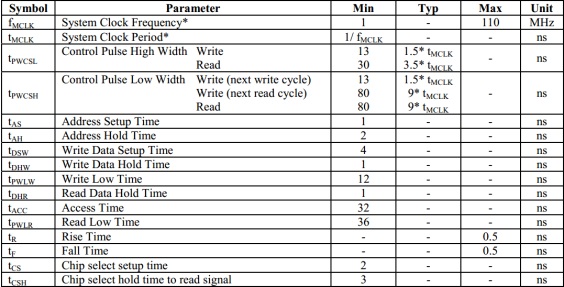

*系统时钟表示外部输入时钟（PLL旁路）或内部生成时钟（PLL使能） 图13-3：并行8080系列接口时序图（写周期）
|
