GC3910S双通道全桥驱动芯片解析：12V电机控制方案

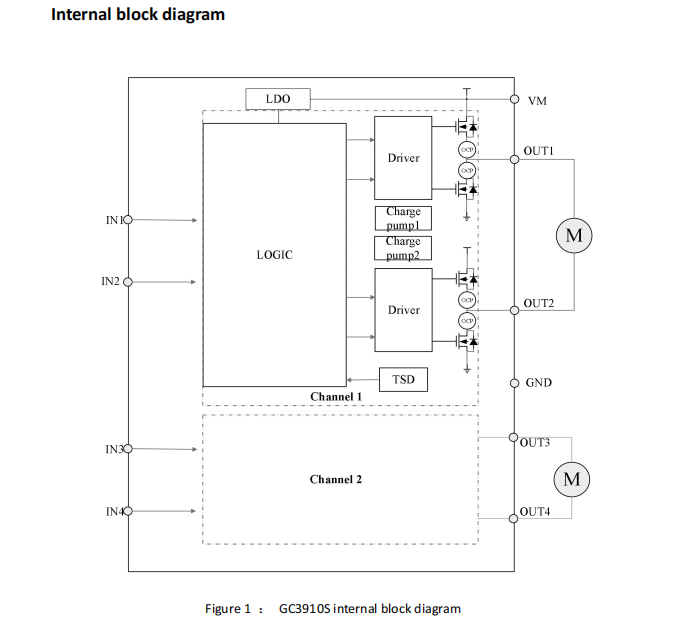

GC3910S是12V双通道H桥驱动芯片，采用SSOP10L封装（4.9×3.9mm），专为电池供电设备设计。相比前代GC3909S，该芯片在导通阻抗和电流输出能力上有所优化。
·
芯片简介
GC3910S是12V双通道H桥驱动芯片，采用SSOP10L封装（4.9×3.9mm），专为电池供电设备设计。相比前代GC3909S，该芯片在导通阻抗和电流输出能力上有所优化。
核心参数对比
| 参数 | GC3910S | GC3909S |
|---|---|---|
| 工作电压 | 4-15V | 3.8-14V |
| 持续电流 | 1.0A/通道 | 1.5A/通道 |
| 峰值电流 | 2.0A | 2.5A |
| 导通阻抗 | 930mΩ | 350mΩ |
| 保护响应时间 | 3.5μs | 2.3μs |
关键特性
-
双路独立控制：可同时驱动2个直流电机或1个两相步进电机
-
智能保护：
-
过流保护（3A阈值）
-
过温保护（169℃关断）
-
欠压锁定（3.7V阈值）
-
-
超低功耗：休眠电流<1μA
-
快速响应：开关延迟仅100ns
典型应用电路
-
电机驱动：IN1/IN2和IN3/IN4组成两组PWM控制
-
电源设计：建议VM引脚就近放置≥10μF陶瓷电容
-
逻辑接口：直接兼容3.3V/5V MCU控制
控制逻辑真值表
| IN1 | IN2 | 功能模式 |
|---|---|---|
| 0 | 0 | 休眠 |
| 0 | 1 | 反转 |
| 1 | 0 | 正转 |
| 1 | 1 | 刹车 |
该芯片特别适合需要精密控制的消费电子和IoT设备，如云台相机、智能门锁等
