系统功能

该设计是以模拟电路为核心设计而成的通信系统，实现了在发射端发射音频信号，并且能在接收端接收并播放音频信号。该设计电路包括两个部分，发射端电路和接收端电路，在发射端部分，用手机播放音乐，通过耳机线将音频信号传输到发射电路，在发射电路部分，用TIP122来驱动9V、4.5W的LED,使其工作在照明状态，音频信号经过放大后加载到LED上，完成发射端功能。在接收端部分，由硅光二极管BPX-61作为光电探测器件，将接收到的光信号转为电信号，经过LM324组成的前置放大电路和滤波电路，对得到的信号进行放大滤波处理，再去掉直流量，再由TDA2030功率放大电路将功率放大来驱动10W的音响，完成接收端部分。
在这里插入图片描述

PCB 3D图

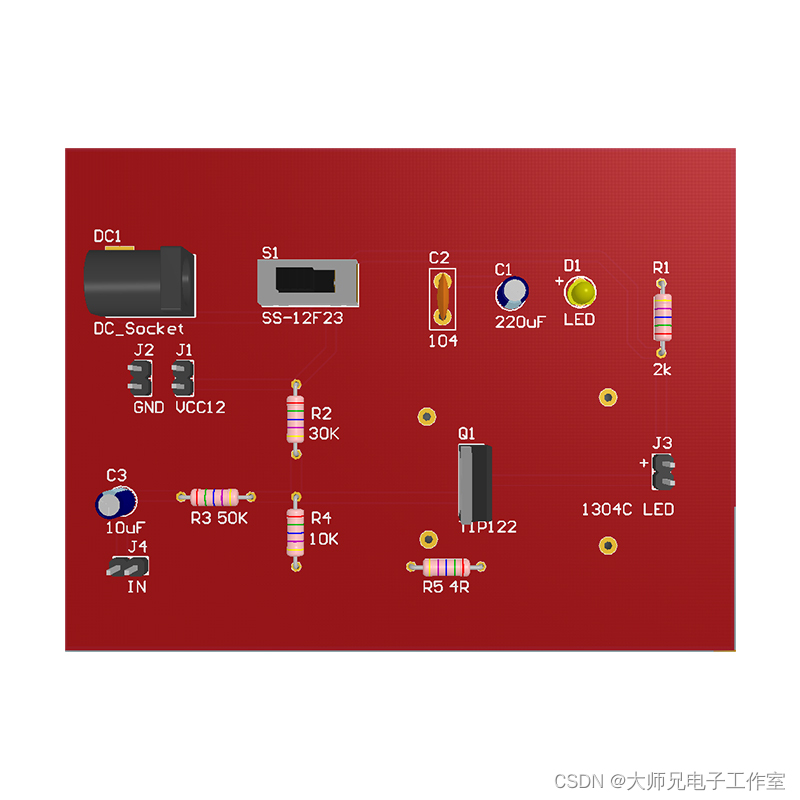

发送端

在这里插入图片描述

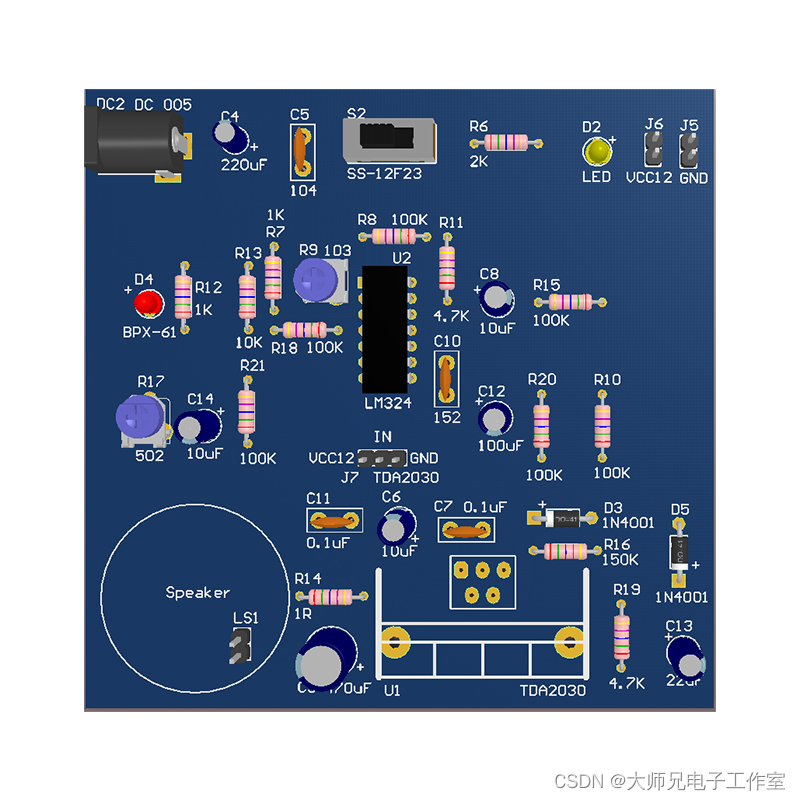

接收端

在这里插入图片描述

PCB实物图

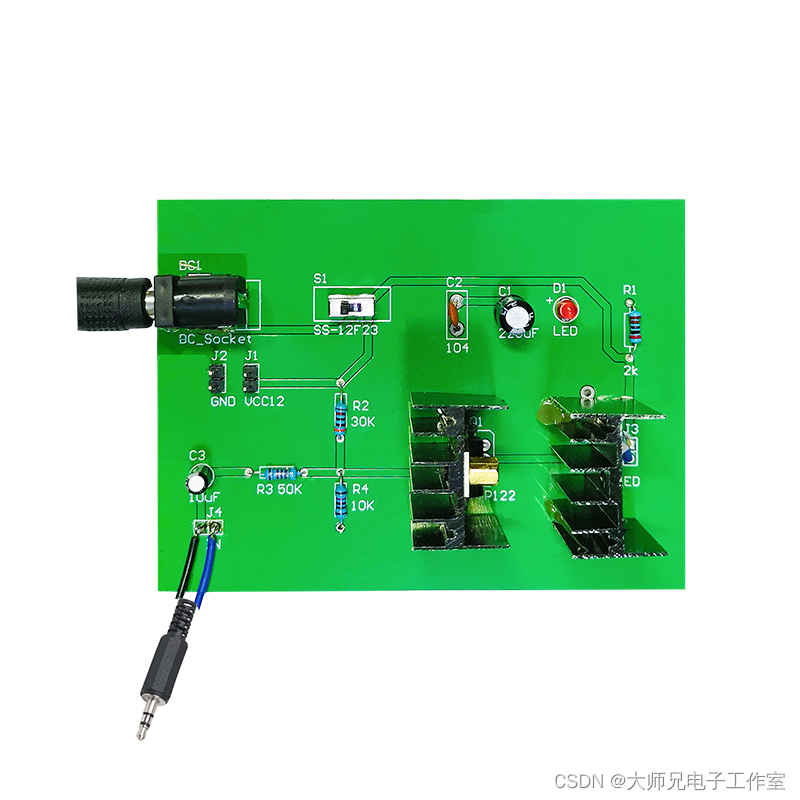

发送端

在这里插入图片描述

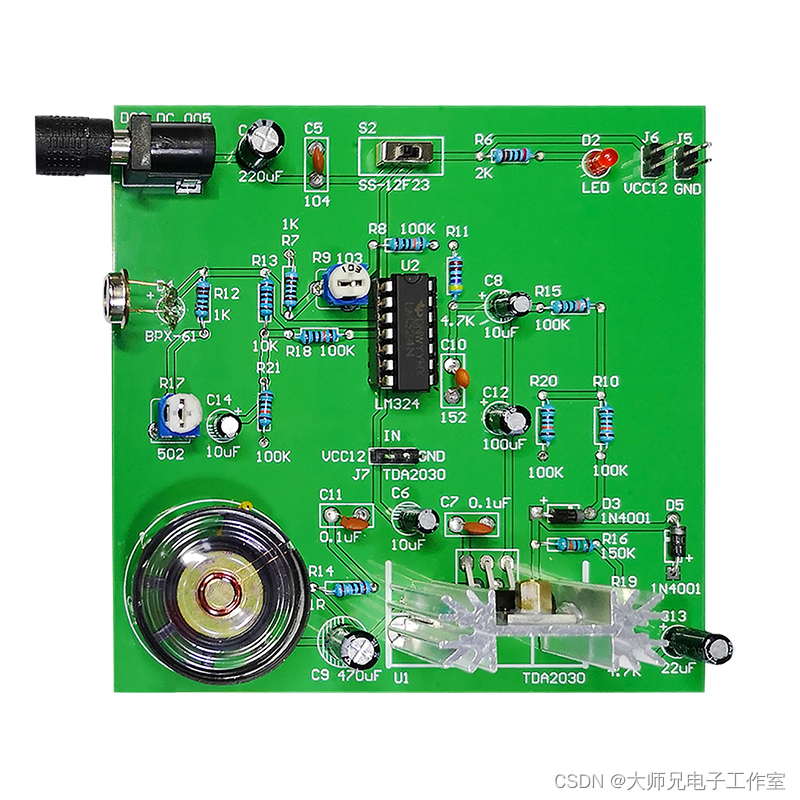

接收端

在这里插入图片描述
