作者的话

OP的这套AD2428的原厂A2B开发系统参考设计，已经写了几十篇文章了，最近有兄弟问OP，Master板既然用的是ADAU的DSP，板子上有一颗ADAU1452和一颗ADAU1761，能不能把他单独当做一个DSP评估板来用？所谓一板两吃？ 甚至一板三吃？既能评估A2B系统，又可以当ADAU1452和ADAU1761的开发板来用？

答案是可以，没问题，毫无争议的行，那下面这个系列文章，就来把一板两吃，一板三吃详细的讲一讲。

硬件准备

AD2428WD-EVB开发板

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.569c33feKpaKUW&id=696901499299

这块板又叫Master板，采用了ADAU1452+ADAU1761+AD2428的设计，1452作为DSP，1761作为Codec，AD2428作为A2B接口传输芯片。

在后面的文字中，我会把这个板称之为D板。再次注意，非常重要，Master板叫D板，后面只会说D板。

这块板是完全1比1复制ADI原厂的AD2428WD1BZ评估板！

USBi仿真器

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.22133150us4oiw&id=38242936768

软件准备

SigmaStudio4.6；SigmaStudio+2.1，准备2个软件都写一写。

硬件环境搭建

进入正题

有兄弟说你怎么拿这个最简单的静音模块来来回回讲？目的是把这一个模块搞通透了，各方面都讲到，后面的模块就以此类推了。

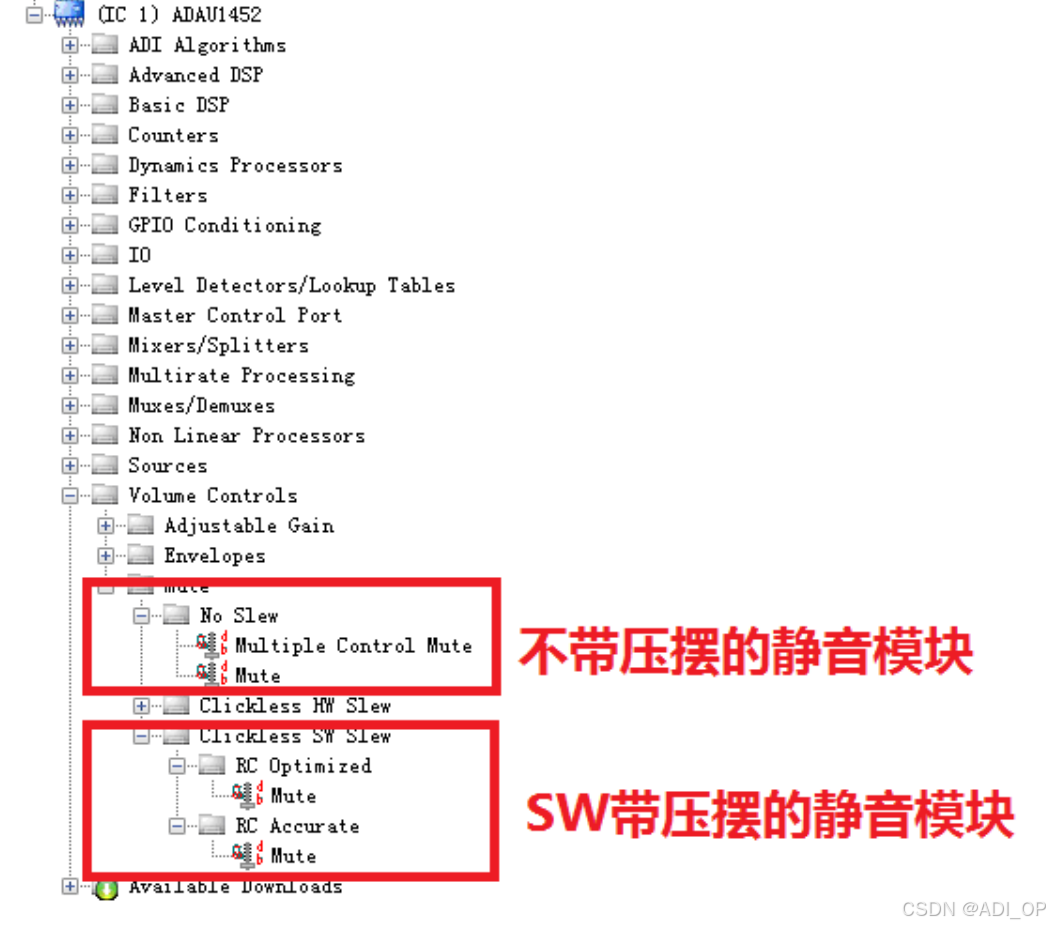

在 SigmaDSP 的算法模块中，会发现很多都有带 SW 的模块，拖出来跟不带的一模一样，这个是干嘛的？注意，非常重要，这个带 SW 的就叫带压摆的模块！

压摆什么意思？这个得从这个模块的算法来讲了：

No Slew：不带压摆的静音，启用时，可立即使信号静音，不存在增益调节。相对于压摆算法， 这种算法需要较少资源；但是实时切换时，可能导致不连续现象（滴答声和爆裂声）

SW：压摆类算法，可从 0dB 增益平滑过渡至静音，并从静音过渡至 0dB 增益。这种压摆算法由 软件（故称为“SW”）实现，比“无压摆”算法要求更多指令。

所以综上所述，无压摆的模块，在音效框架很复杂的时候，实时切换，有可能会出现爆破音。用 带压摆的模块就可以很好的解决这个问题。有些用户可能就要说了，那就全都用带 SW 的模块不 就好了？不是这样的，DSP 的内部资源是很有限的，带压摆的算法会占用更多的资源，全都用SW，可能会导致你用不了太多的算法模块了，这里就要有一个权衡，如果用不带压摆的模块，实测没有爆破音，那就放心大胆的用，如果发现爆破音，再换带压摆的模块来解决吧，我们还是希望 DSP 能用更多的算法模块的。

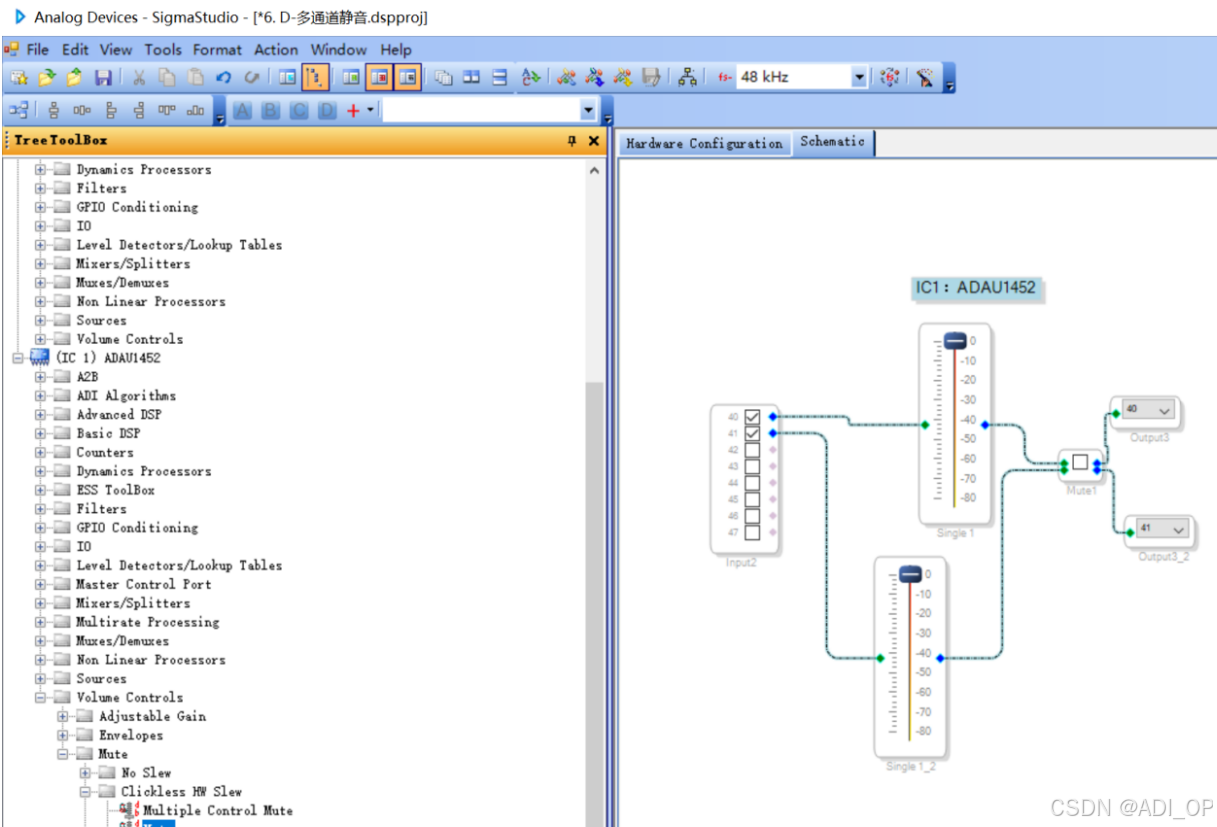

下面这个例程就是带压摆的静音，因为程序简单，跟普通静音没什么区别，但这个章节技术点一定要掌握。
