LT6911GXD—— 产品简介

HDMI2.1/DP1.4a/Type-C 转双端口 MIPI/LVDS 并支持音频

1. 特性

• HDMI2.1 接收器
  • 符合 HDMI2.1、HDMI2.0b、HDMI1.4 和 DVI1.0 标准。
  • 数据速率高达 10Gbps。
  • 支持 HDCP 1.4/2.3。
  • 支持 HDCP 中继器。
  • 支持 RGB 8/10/12 位每通道（bpc），YCbCr4:4:4/YCbCr4:2:2/YCbCr4:2:0 8/10/12 bpc。
  • 支持最高 8K@30Hz 的 RGB/YCbCr4:4:4/YCbCr4:2:2 10bpc 或 YCbCr4:2:0 12bpc 分辨率。
  • 支持最高 4K@144Hz 的 RGB/YCbCr4:4:4/YCbCr4:2:2 8bpc 或 YCbCr4:2:0 12bpc 分辨率。
  • 支持最高 8K@60Hz 的 DSC（显示流压缩）直通。
  • 支持 HDR10。
  • 支持 FEC（前向纠错）。
  • 支持 CEC（消费电子控制）。
  • 支持 VRR（可变刷新率）。
  • 集成 EDID（扩展显示标识数据）影子存储器（最大 512 字节）。
  • 支持 ARC（音频回传通道）。
  • 支持 EARC（增强型音频回传通道）。
  • 支持通道交换和极性交换。
• DP1.4a/eDP1.4b 接收器
  • 符合 DisplayPort 规范 1.4a，支持 1.62Gbps、2.7Gbps、5.4Gbps 和 8.1Gbps 数据速率。
  • 符合嵌入式 DisplayPort 规范版本 1.4b。
  • 支持 SSC（扩频时钟）。
  • 支持 DisplayPort 1/2/4 通道。
  • 支持 FEC。
  • 支持 eDP 的 ASSR（自动源端同步恢复）。
  • 支持 HDCP 1.3/2.3。
  • 支持 HDCP 中继器。
  • 支持 SST（单流传输）/MST（多流传输）模式。
  • 支持 RGB 6/8/10/12 bpc，YCbCr4:4:4/YCbCr4:2:2/YCbCr4:2:0 8/10/12 bpc。
  • 支持最高 8K@30Hz 的 RGB 6bpc、YCbCr4:2:2 10bpc 或 YCbCr4:2:0 12bpc 分辨率。
  • 支持最高 4K@144Hz 的 RGB 6bpc、YCbCr4:2:2 10bpc 或 YCbCr4:2:0 12bpc 分辨率。
  • 支持最高 8K@60Hz 的 DSC 直通。
  • 支持 HDR10。
  • 支持自适应同步。
  • 支持水平消隐扩展。
  • 支持通道交换和极性交换。
• Type-C
  • 符合 VESA DisplayPort Alt Mode on USB Type-C 标准 1.0b。
  • DP Alt Mode 支持引脚分配 C、D 和 E。
  • 符合 USB 功率传输规范 3.0，符合 USB Type-C 线缆和连接器规范 1.3。
  • 内置双 CC 逻辑和 PD 控制器，用于充电器和正常通信。
  • 支持的数据角色：UFP（上行面设备）。
  • 支持的功率角色：源、汇和 DRP（双角色电源）。
  • 支持 USB 广告牌功能。
• 双端口 MIPI® DSI/CSI 发射器
  • 符合 D-PHY1.2、DSI 1.3 和 CSI-2 1.3 标准；1 个时钟通道，1/2/3/4 个可配置数据通道；每个数据通道 2.5Gbps。
  • 符合 C-PHY1.0、DSI-2 1.0 和 CSI-2 2.0 标准；1/2/3 个可配置数据三通道；每个数据三通道 2.5Gsps。
  • 支持 1/2 个可配置端口。
  • 在 CSI D-PHY 8 通道模式下仅支持 1 个端口。
  • 在 CSI D-PHY 8 通道模式下支持最高 8K@30Hz 的 YUV422 8 位分辨率。
  • 支持最高 4K@60Hz 的 RGB 10 位分辨率。
  • 支持最高 8K@60Hz 的 DSC 直通。
  • 支持重叠模式。
  • DSI 支持 16/20/24 位的 YCbCr4:2:2、16/18/24/30 位的 RGB。
  • CSI 支持 RGB888/666/565、YUV422 8/10 位、YUV420 8 位（传统格式）。
  • 支持并排 3D 模式。
  • D-PHY 支持端口交换、通道交换和极性交换。
  • C-PHY 支持端口交换和三通道交换。
• 双端口 LVDS 发射器
  • 兼容 VESA 和 JEIDA 标准。
  • 支持 1/2 个可配置端口。
  • 每个端口 1 个时钟通道和 3/4/5 个可配置数据通道。
  • 每个数据通道数据速率高达 1.2Gbps。
  • 支持最高 4K@60Hz 的 YCbCr422 8 位分辨率。
  • 支持最高 4K@30Hz 的 RGB 10 位分辨率。
  • 支持并排 3D 模式。
  • 可编程发射器摆幅。
  • 支持 SSC。
  • 支持通道交换和极性交换。
• 数字音频输入或输出
  • I2S 接口支持多达 8 通道音频，采样率为 32~192KHz，采样大小为 16~24 位。
  • TDM 接口支持多达 8 通道音频，采样率为 32~192KHz，采样大小为 16~24 位。
  • SPDIF 接口支持 LPCM、杜比数字、DTS 数字音频，最高帧率 192KHz。
  • 符合 IEC60958 或 IEC61937 标准。
• DSC 解码器
  • 符合 DSC 1.2a 标准。
  • 支持水平有效像素（hactive）高达 7680。
  • 支持像素时钟高达 1.44GHz。
  • 支持 1/2/4 个切片。
  • 支持色彩空间 RGB、YCbCr4:4:4、YCbCr4:2:2 和 YCbCr4:2:0。
  • 支持色彩深度 8 位和 10 位。
  • 支持每像素比特数（bpp）精度 1/16 位。
  • 支持动态刷新率。
• DSC 编码器
  • 符合 DSC 1.2a 标准。
  • 支持水平有效像素（hactive）高达 7680。
  • 支持像素时钟高达 1.44GHz。
  • 支持 1/2/4/8 个切片。
  • 支持色彩空间 RGB、YCbCr4:4:4、YCbCr4:2:2 和 YCbCr4:2:0。
  • 支持色彩深度 8 位和 10 位。
  • 支持每像素比特数（bpp）精度 1/16 位。
  • 支持动态刷新率。
• 其他特性
  • 色彩空间转换（CSC）：支持 RGB <-> YCbCr444 <-> YCbCr420、YCbCr422 的相互转换。
  • 集成 100/400KHz I2C 从设备。
  • 集成微处理器。
  • 外部振荡器 25MHz，精度为 ±50ppm。
  • 嵌入式 SPI 闪存用于存储固件和 HDCP 密钥。
  • 通过 I2C 或 USB 接口进行固件更新。
  • 电源供应：3.3V 和 1.1V。

2. 概述

LT6911GXD 是一款高性能的 HDMI2.1 或 DP1.4a 转 MIPI 或 LVDS 芯片，适用于 VR / 显示应用。HDCP 接收器作为 HDCP 中继器的上游，可以与其他芯片的 HDCP 发射器配合实现中继器功能。

对于 HDMI2.1 输入，LT6911GXD 可以配置为 3/4 通道。自适应均衡功能使其适用于长电缆应用，最大带宽可达 40Gbps。

Type-C/DP1.4a 输入支持的数据速率高达 8.1Gbps，这为 4K@120Hz、8K@30Hz 或 8K@60Hz（带压缩数据，直通模式）提供了足够的带宽。

对于 MIPI 输出，LT6911GXD 具有可配置的单端口或双端口 MIPI® DSI/CSI，带有 1 个高速时钟通道和 1~4 个高速数据通道，在 D-PHY 模式下每个通道最大运行速度为 2.5Gbps，双端口总带宽最高可达 20Gbps。在 C-PHY 模式下，每个数据三通道支持 2.5Gsps，双端口总带宽最高可达 34.2Gbps 。

对于 LVDS 输出，LT6911GXD 可以配置为单端口或双端口 LVDS，带有 1 个高速时钟通道和 3~5 个高速数据通道，每个通道最大运行速度为 1.2Gbps，总带宽最高可达 12Gbps。LT6911GXD 支持灵活的视频数据映射路径，适用于 2D 和 3D 应用。

该芯片提供两个数字音频接口：I2S 和 SPDIF。I2S 接口支持 8 通道 LPCM，SPDIF 接口支持 2 通道 LPCM 或压缩音频，两者的最高采样率均为 192KHz。

该设备能够自动运行，由集成的微处理器实现，微处理器使用嵌入式 SPI 闪存存储固件。也可以通过配置 I2C 从接口进行系统控制。

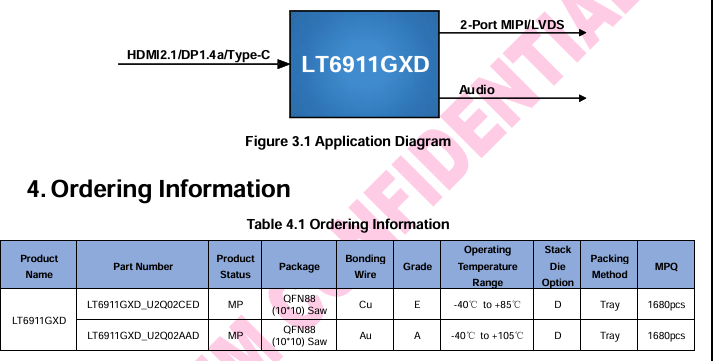

3. 应用领域

• 移动系统
• 显示器
• VR（虚拟现实）
• 视频会议
•
