作者的话

A2B作为ADI的汽车音频总线，正在被用户广泛使用，而绝大多数用户都是自己去摸索，非常浪费时间。OP做过几个A2B的项目，想说这么一个比较简单的东西，竟然没有一个人来好好讲解一下，实在是不应该，于是我就弄了一整套的A2B开发套件，我希望用这个A2B的套件搭一个完整的DEMO系统，能够让0基础的用户能够迅速上手此类应用开发。

关于A2B理论上的东西不会出现在此文档中，我只写应用，第一步做什么，第二步做什么，怎么操作，怎么配置，来实现A2B的功能，用最简单最直观的方式，让兄弟们点点鼠标就能开发。

视频教程

硬件说明

想要搭一个最基本的A2B DEMO，我们需要下面的几个硬件：

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.15.386c1970L8BukJ&id=695380156392

1. AD2428WD-EVB开发板 1块
2. AD2428WB-EVB开发板 1块
3. AD2428WC-EVB开发板 1块
4. A2B-STM32核心板 1块
5. USBI仿真器 1个
6. STLINK下载器 1个
7. 5V2A的电源 1个
8. A2B双绞线（2米）2条
9. 3.5mm音频线1到2条
10. Mini USB线1到2条
11. 耳机或音响等模拟音源播放设备一个
12. 手机或电脑等模拟音源输入设备一个

进入正题

D板上有SPDIF输入的接口，之前我们讲的都是从D板的绿色模拟输入接口来进音源，有没有可能从D板的SPDIF输入接口进音源，通过A2B到B板，然后DA出去呢？答案是很明确的，可以，我们来看一下怎么做。

硬件链接

使用的硬件

1. AD2428WD-EVB：A2B Master开发板

2. ADAU1452EVB：ADAU1452开发板

3. AD2428WB-EVB：A2B Slave开发板

4. USBi：A2B仿真器

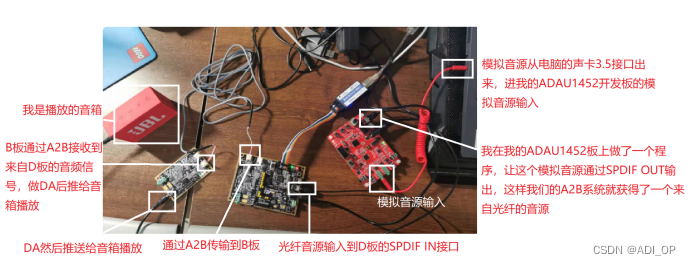

1）ADAU1452EVB开发板：将来自电脑的模拟音源转换成SPDIF输出，给D板提供光纤数字音源。
2）SPDIF光纤线把ADAU1452EVB和D板的SPDIF IN链接，让光纤数字音源进D板。
3）D板通过A2B接口，双绞线，把音频信号传输给B板。
4）B板把接收到的数字音源DA后，推送到音箱播放。
5）电脑播放音乐，通过这条链路，最终从音箱播放。

A2B在这里实现了：

1）将D板从光纤接口进来的音频信号，通过A2B发给B板；
2）D板通过A2B，I2C的配置B板，让B板能够接收来自D板的音频信号，并做DA输出；
3）D板通过A2B给B板供电。

SigmaStudio工程

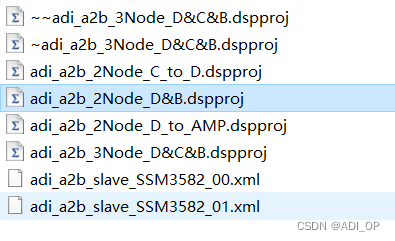

我们的D和B组成的A2B系统，会用到下面三个：

adi_a2b_master_ADAU1452.dspproj
adi_a2b_master_ADAU1761.dspproj
adi_a2b_slave_ADAU1761.dspproj

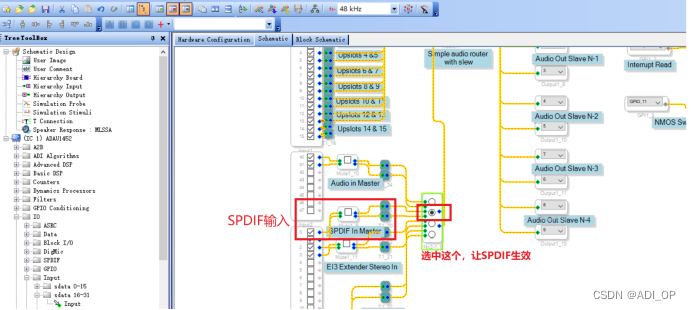

其中ADAU1452 Master工程需要做一些更改，来让SPDIF能够生效：

D板的1761 master，以及B板的1761 Salve工程配置不变。

A2B工程

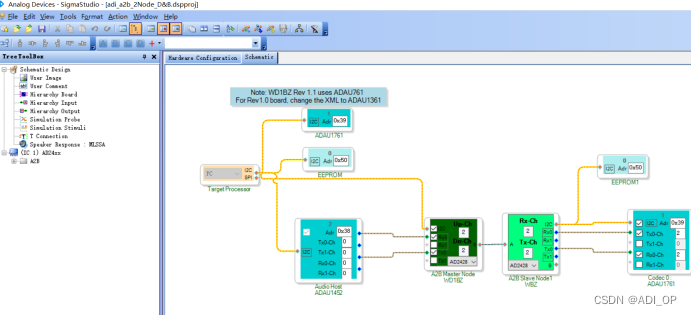

还是用我们的D&B工程：

配置A2B

1. 配置B板的ADAU1761
2. 配置D板的ADAU1452
3. 配置D板的ADAU1761
4. 下载A2B工程，实现A2B功能。

具体怎么配置，我在第二个文档里就详细写了，这里不重复，需要注意的是，ADAU1452配置的时候，因为修改了工程，所以要重新生成xml，再重新加载。

结束语

ADAU1452的Master工程里，把所有能用到的通道都配置好了，只需要我们修改这个工程，就可以激活你想要的通道，而其他的配置操作就跟之前的一模一样。

我是理科生，写文章有些技术点会想当然的认为兄弟们都懂，肯定会有不全面的地方，争取后面录点视频教程。在此之前，如果你还对A2B有啥问题，都可以私信问我。
