CNN 有2大特点：

1. 能够有效的将大数据量的图片降维成小数据量
2. 能够有效的保留图片特征，符合图片处理的原则

我们在大部分场景下，降维并不会影响结果。比如1000像素的图片缩小成200像素，并不影响肉眼认出来图片中是一只猫还是一只狗，机器也是如此。

灵感：模仿人类大脑的这个特点，构造多层的神经网络，较低层的识别初级的图像特征，若干底层特征组成更上一层特征，最终通过多个层级的组合，最终在顶层做出分类。

CNN的基本原理
典型的 CNN 由3个部分构成：

1. 卷积层
   • 负责提取图像中的局部特征
   • 卷积层的通过卷积核的过滤提取出图片中局部的特征
2. 池化层
   • 用来大幅降低参数量级(降维)，避免过拟合
   • 原始图片是20×20的，我们对其进行下采样，采样窗口为10×10，最终将其下采样成为一个2×2大小的特征图。
3. 全连接层
   • 类似传统神经网络的部分，用来输出想要的结果
   • 经过卷积层和池化层降维过的数据，全连接层才能”跑得动”，不然数据量太大，计算成本高，效率低下

• 典型的 CNN 并非只是上面提到的3层结构，而是多层结构，例如 LeNet-5 的结构:卷积层 – 池化层- 卷积层 – 池化层 – 卷积层 – 全连接层

各种各样的卷积

1. 卷积与互相关

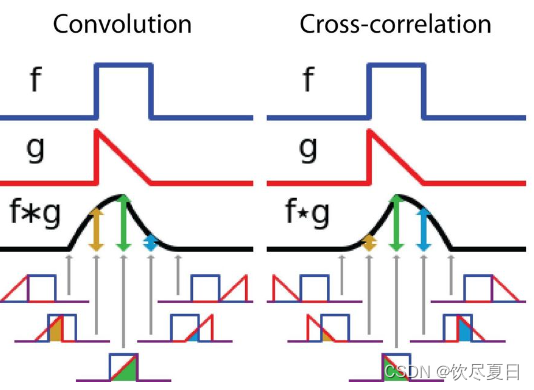

   下图展示了卷积与互相关之间的差异。


• 在卷积中，内核（kernel）在进行卷积操作时是经过翻转的。这意味着内核在进行卷积时是从右到左移动的。
  在互相关中，内核在进行操作时保持不变，不进行翻转。
• 卷积操作通常用星号(*)表示，例如 f∗g。
  互相关操作通常用圆圈（⊕）表示，例如 f⊕g。
• 在神经网络中，通常我们使用的是互相关而不是传统的卷积。这是因为在反向传播（backpropagation）过程中，互相关对梯度的计算更为高效。
• 从信号处理的角度来看，卷积表示的是两个信号之间的叠加。互相关表示的是两个信号之间的相似性。

2. 3D卷积

   在3D卷积中，卷积核是一个立方体，它在三个维度上同时移动。每个维度上的滑动步幅、卷积核的大小以及使用的填充方式都是可以调整的超参数。

3. 转置卷积

转置卷积，也称为反卷积（Transpose Convolution）或分数步长卷积（Fractionally-Strided Convolution），是一种用于上采样的卷积运算。它的主要目的是将输入的尺寸扩大，与传统的卷积相反，因此也被称为“反卷积”。
需要注意的是，尽管称为“反卷积”，转置卷积并不是卷积的逆操作。它更多地用于上采样和生成任务，而不是卷积的精确逆过程。

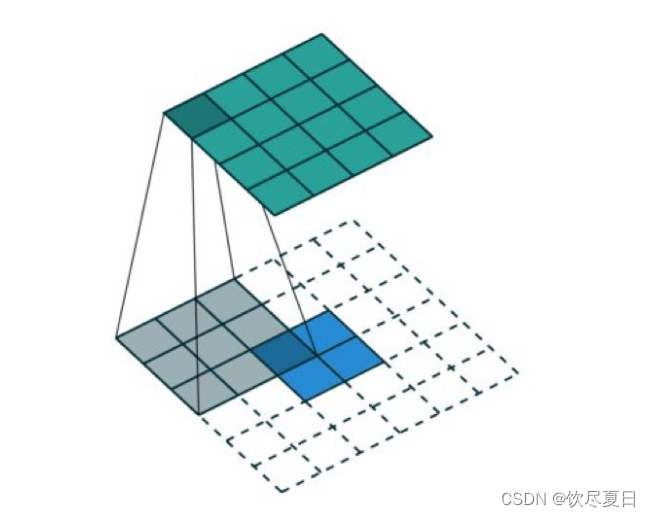

• 下图的例子，我们在一个 2×2 的输入（周围加了 2×2 的单位步长的零填充）上应用一个 3×3 核的转置卷积。上采样输出的大小是 4×4。

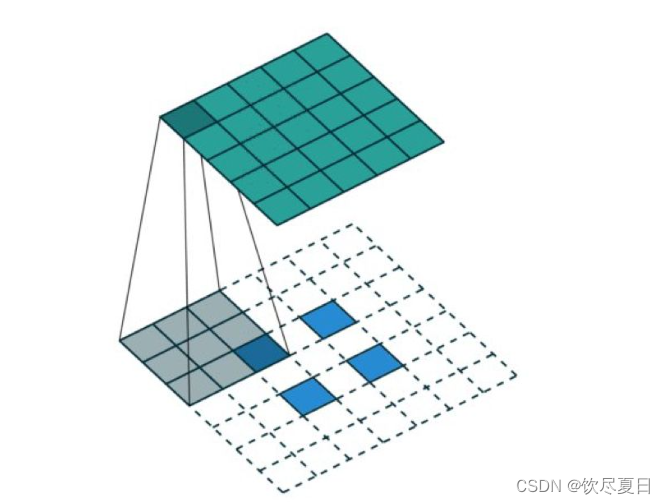

• 通过应用各种填充和步长，我们可以将同样的 2×2 输入图像映射到不同的图像尺寸。下面，转置卷积被用在了同一张 2×2 输入上（输入之间插入了一个零，并且周围加了 2×2 的单位步长的零填充），所得输出的大小是 5×5。

• 在卷积中，我们定义 C 为卷积核，Large 为输入图像，Small 为输出图像。经过卷积（矩阵乘法）后，我们将大图像下采样为小图像。这种矩阵乘法的卷积的实现遵照：C x Large = Small。

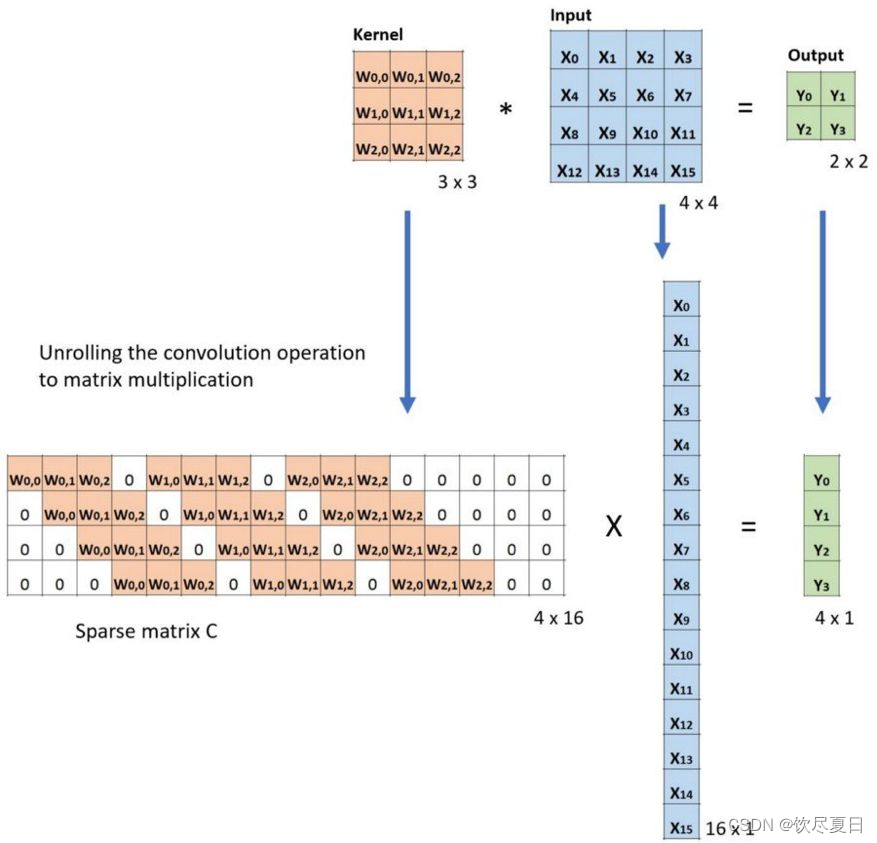

  下面的例子展示了这种运算的工作方式。它将输入平展为 16×1 的矩阵，并将卷积核转换为一个稀疏矩阵（4×16）。然后，在稀疏矩阵和平展的输入之间使用矩阵乘法。之后，再将所得到的矩阵（4×1）转换为 2×2 的输出。

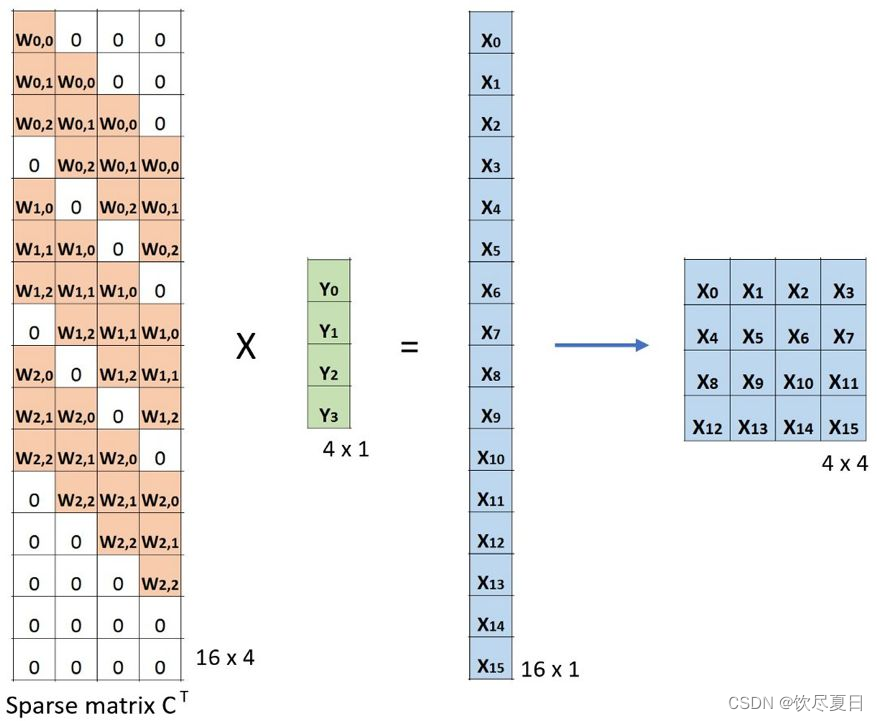

  现在，如果我们在等式的两边都乘上矩阵的转置 CT，并借助「一个矩阵与其转置矩阵的乘法得到一个单位矩阵」这一性质，那么我们就能得到公式 CT x Small = Large，如下图所示。

  这里可以看到，我们执行了从小图像到大图像的上采样。

4. 扩张卷积(Atrous卷积)

相比于传统的卷积，扩张卷积具有更大的感受野（receptive field），可以更好地捕捉输入数据中的全局信息。
在扩张卷积中，卷积核内的元素之间不再密集排列，而是通过在它们之间引入空洞来实现。这个空洞的大小由一个称为扩张率（dilation rate）的超参数控制。较大的扩张率导致更大的感受野，因此网络可以捕捉到更远处的关联信息。
扩张卷积就是通过在核元素之间插入空格来使核「膨胀」。新增的参数 l（扩张率）表示我们希望将核加宽的程度。具体实现可能各不相同，但通常是在核元素之间插入 l-1 个空格。

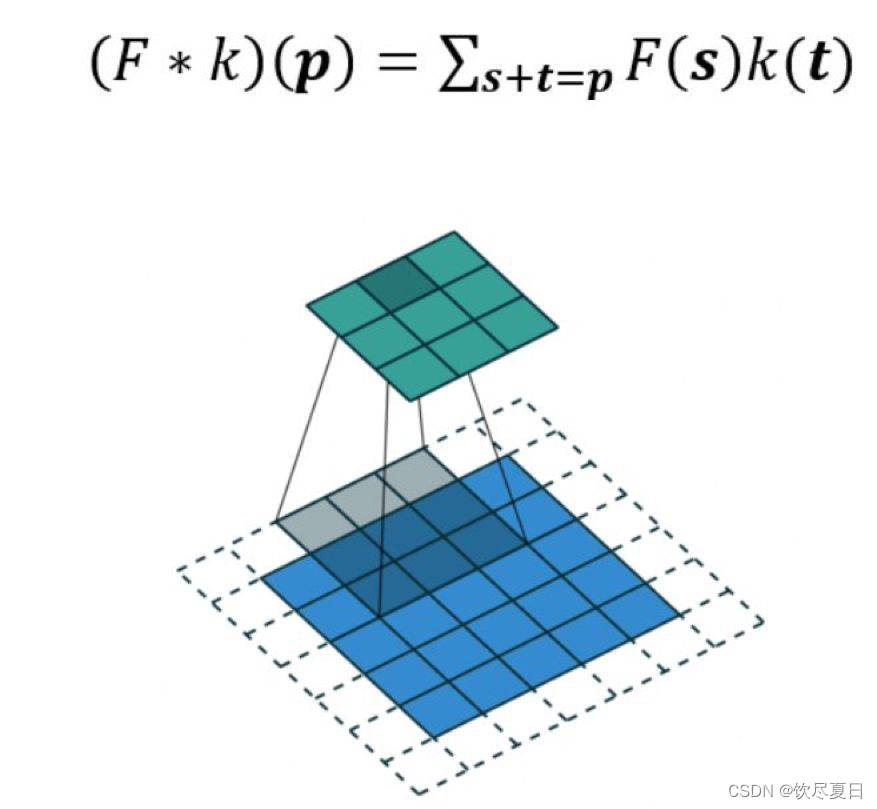

• 一个标准的离散卷积如下：

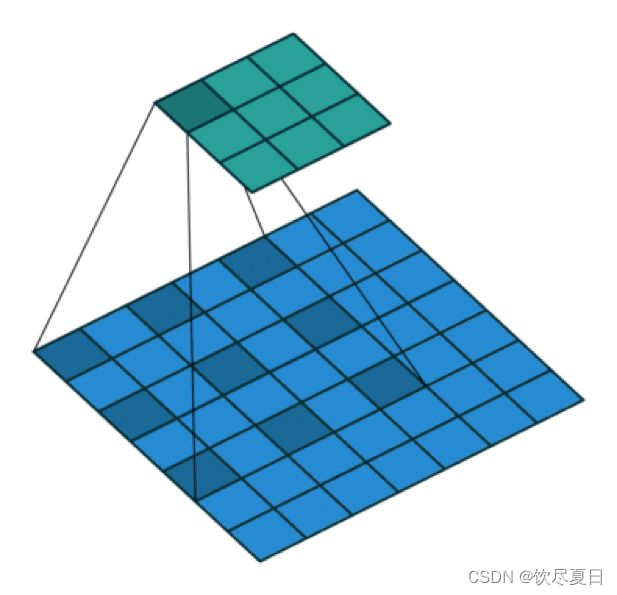

  扩张卷积如下：

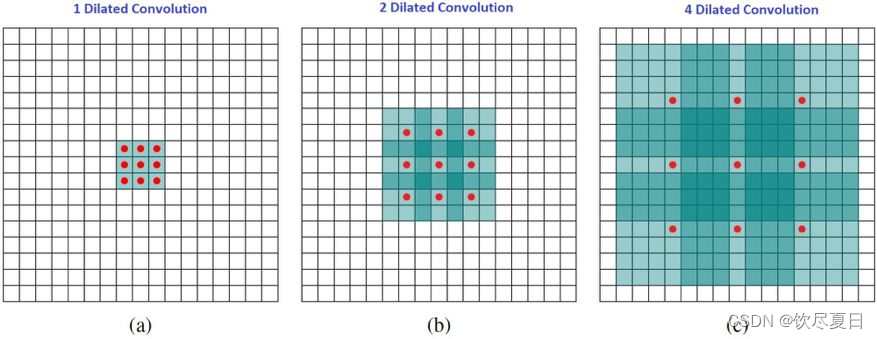

下面展示了 l = 1, 2, 4 时的核大小。

l=1 时感受野为 3×3，l=2 时为 7×7。l=3 时，感受野的大小就增加到了 15×15。
有趣的是，与这些操作相关的参数的数量是相等的。我们「观察」更大的感受野不会有额外的成本。
因此，扩张卷积可用于廉价地增大输出单元的感受野，而不会增大其核大小，这在多个扩张卷积彼此堆叠时尤其有效。

5. 可分卷积

可分离卷积（Separable Convolution）是一种卷积操作的变体，它将标准的卷积拆分为两个步骤：深度卷积和逐点卷积。这种拆分有助于减少参数数量，提高计算效率，并在一定程度上减轻过拟合的风险。
在可分离卷积中，首先对输入的每个通道进行独立的深度卷积，然后再应用逐点卷积（pointwise convolution）对这些通道的输出进行组合。逐点卷积是指使用 1×1的卷积核，用来整合各个通道的信息。

• 空间可分卷积操作的是图像的 2D 空间维度，即高和宽。
  从概念上看，空间可分卷积是将一个卷积分解为两个单独的运算。

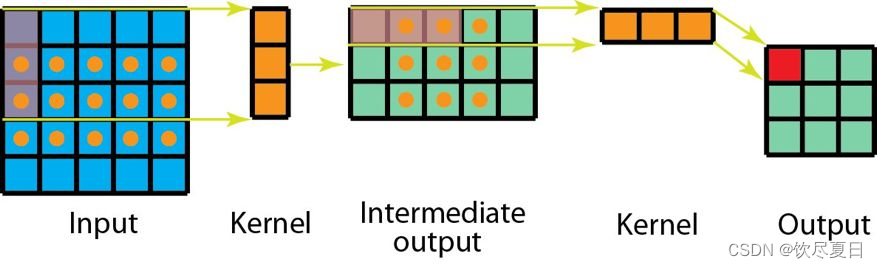

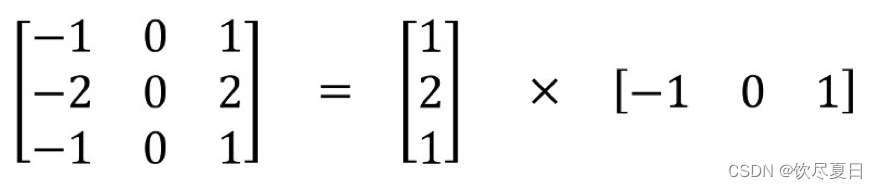

  对于下面的示例，3×3 的 Sobel 核被分成了一个 3×1 核和一个 1×3 核。
  在卷积中，3×3 核直接与图像卷积。在空间可分卷积中，3×1 核首先与图像卷积，然后再应用 1×3 核。这样，执行同样的操作时仅需 6 个参数，而不是 9 个。


  • 另一方面，对于空间可分卷积，我们首先在 5×5 的图像上应用一个 3×1 的过滤器。我们可以在水平 5 个位置和垂直 3 个位置扫描这样的核。总共就是 5×3=15 个位置，表示为下图中的点。在每个位置，会应用 3 次逐元素乘法。总共就是 15×3=45 次乘法。现在我们得到了一个 3×5 的矩阵。这个矩阵再与一个 1×3 核卷积，即在水平 3 个位置和垂直 3 个位置扫描这个矩阵。对于这 9 个位置中的每一个，应用 3 次逐元素乘法。这一步需要 9×3=27 次乘法。因此，总体而言，空间可分卷积需要 45+27=72 次乘法，少于普通卷积。

  • 推广：
    假设我们现在将卷积应用于一张 N×N 的图像上，卷积核为 m×m，步幅为 1，填充为 0。传统卷积需要 (N-2) x (N-2) x m x m 次乘法，空间可分卷积需要 N x (N-2) x m + (N-2) x (N-2) x m = (2N-2) x (N-2) x m 次乘法。空间可分卷积与标准卷积的计算成本比为：
    $$\frac{2}{m}+\frac{2}{m(N-2)}$$
  • 尽管空间可分卷积能节省成本，但深度学习却很少使用它。一大主要原因是并非所有的核都能分成两个更小的核。如果我们用空间可分卷积替代所有的传统卷积，那么我们就限制了自己在训练过程中搜索所有可能的核。这样得到的训练结果可能是次优的。

• 深度可分卷积包含两个步骤：深度卷积核 1×1 卷积。

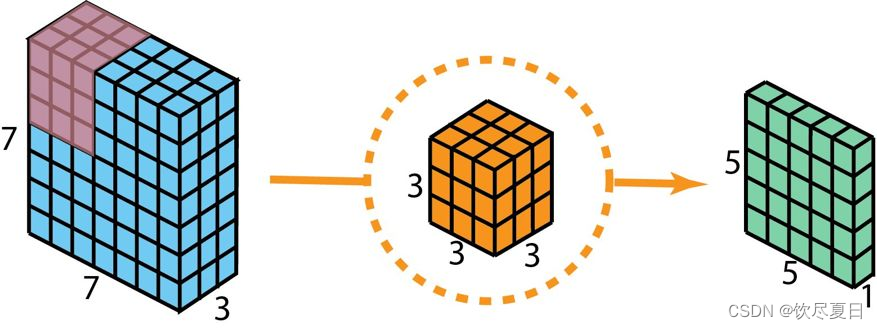

  • 假设输入层的大小是 7×7×3（高×宽×通道），而过滤器的大小是 3×3×3。经过与一个过滤器的 2D 卷积之后，输出层的大小是 5×5×1（仅有一个通道）。

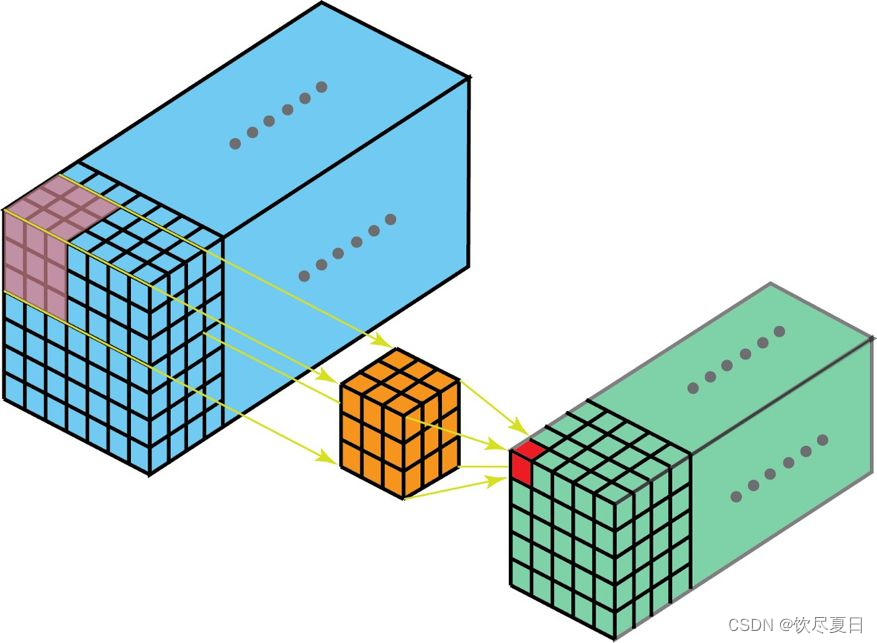

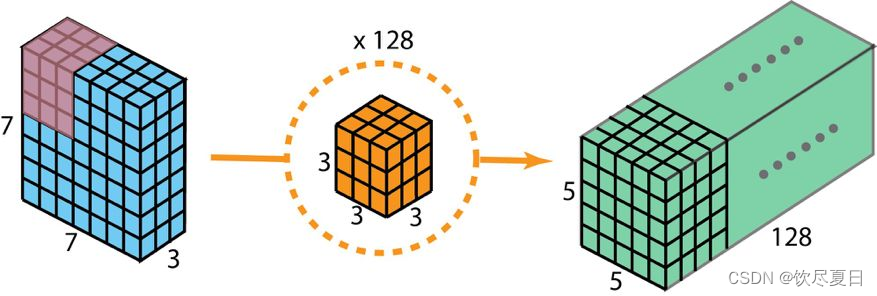

  • 假设我们这里有 128 个过滤器。在应用了这 128 个 2D 卷积之后，我们有 128 个 5×5×1 的输出映射图（map）。然后我们将这些映射图堆叠成大小为 5×5×128 的单层。空间维度（即高度和宽度）会变小，而深度会增大。
    有 128 个 3×3×3 个核移动了 5×5 次，也就是 128 x 3 x 3 x 3 x 5 x 5 = 86400 次乘法。


• 现在 使用深度可分卷积，看看我们如何实现同样的变换。

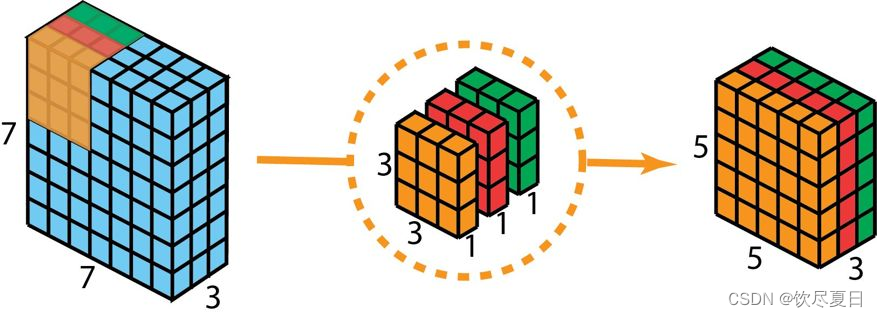

  • 首先，我们将深度卷积应用于输入层。但我们不使用 2D 卷积中大小为 3×3×3 的单个过滤器，而是分开使用 3 个核。每个过滤器的大小为 3×3×1。每个核与输入层的一个通道卷积（仅一个通道，而非所有通道！）。每个这样的卷积都能提供大小为 5×5×1 的映射图。
  • 然后我们将这些映射图堆叠在一起，创建一个 5×5×3 的图像。经过这个操作之后，我们得到大小为 5×5×3 的输出。现在我们可以降低空间维度了，但深度还是和之前一样。

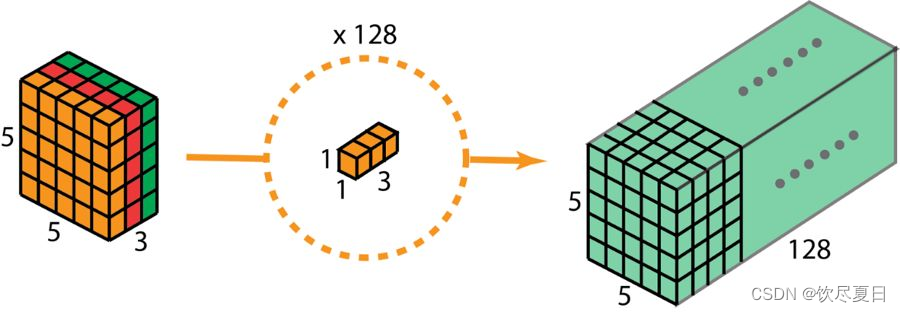

  • 在深度可分卷积的第二步，为了扩展深度，我们应用一个核大小为 1×1×3 的 1×1 卷积。将 5×5×3 的输入图像与每个 1×1×3 的核卷积，可得到大小为 5×5×1 的映射图。

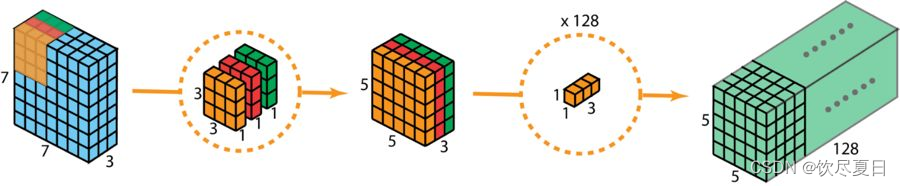

    全过程如图：
    在第一个深度卷积步骤，有 3 个 3×3×1 核移动 5×5 次，也就是 3x3x3x1x5x5 = 675 次乘法。在 1×1 卷积的第二步，有 128 个 1×1×3 核移动 5×5 次，即 128 x 1 x 1 x 3 x 5 x 5 = 9600 次乘法。因此，深度可分卷积共有 675 + 9600 = 10275 次乘法。

• 于大小为 H×W×D 的输入图像，如果使用 Nc 个大小为 h×h×D 的核执行 2D 卷积（步幅为 1，填充为 0，其中 h 是偶数）。为了将输入层（H×W×D）变换到输出层（(H-h+1)x (W-h+1) x Nc），所需的总乘法次数为：Nc x h x h x D x (H-h+1) x (W-h+1)
  另一方面，对于同样的变换，深度可分卷积所需的乘法次数为：
  D x h x h x 1 x (H-h+1) x (W-h+1) + Nc x 1 x 1 x D x (H-h+1) x (W-h+1) = (h x h + Nc) x D x (H-h+1) x (W-h+1)
  则深度可分卷积与 2D 卷积所需的乘法次数比为：
  $$\frac{1}{N_c}+\frac{1}{h^2}$$

6. 分组卷积

分组卷积（Grouped Convolution）是一种卷积神经网络中的卷积操作，其中输入和输出被分为若干组，每组进行独立的卷积操作。这个概念旨在减少参数数量，提高计算效率，并在一定程度上提高模型的并行性。
分组卷积常常用于设计深度神经网络的卷积层，特别是在计算资源受限的情况下。

• 因为卷积被分成了多个路径，每个路径都可由不同的 GPU 分开处理，所以模型可以并行方式在多个 GPU 上进行训练。相比于在单个 GPU 上完成所有任务，这样的在多个 GPU 上的模型并行化能让网络在每个步骤处理更多图像。

卷积核一定越大越好？

• 卷积核越大，receptive field（感受野）越大，看到的图片信息越多，因此获得的特征越好。
• 虽说如此，但是大的卷积核会导致计算量的暴增，不利于模型深度的增加，计算性能也会降低。
• 于是在VGG（最早使用）、Inception网络中，利用2个3×3卷积核的组合比1个5×5卷积核的效果更佳，同时参数量被降低，因此后来3×3卷积核被广泛应用在各种模型中。

每层卷积只能用一种尺寸的卷积核？

• 传统的层叠式网络，基本上都是一个个卷积层的堆叠，每层只用一个尺寸的卷积核，例如VGG结构中使用了大量的3×3卷积层。
• 事实上，同一层feature map可以分别使用多个不同尺寸的卷积核，以获得不同尺度的特征，再把这些特征结合起来，得到的特征往往比使用单一卷积核的要好，谷歌的GoogleNet，或者说Inception系列的网络，就使用了多个卷积核的结构。

怎样才能减少卷积层参数量？

• 假设输入feature map的维度为256维，要求输出维度也是256维。有以下两种操作：

  1. 256维的输入直接经过一个3×3×256的卷积层，输出一个256维的feature map，那么参数量为：256×3×3×256 = 589,824
  2. 256维的输入先经过一个1×1×64的卷积层，再经过一个3×3×64的卷积层，最后经过一个1×1×256的卷积层，输出256维，参数量为：256×1×1×64 + 64×3×3×64 +64×1×1×256 = 69,632。

• 第二种操作足足把第一种操作的参数量降低到九分之一。
  1×1卷积核也被认为是影响深远的操作，往后大型的网络为了降低参数量都会应用上1×1卷积核。

越深的网络就越难训练吗？

• 传统的卷积层层叠网络会遇到一个问题，当层数加深时，网络的表现越来越差，很大程度上的原因是因为当层数加深时，梯度消散得越来越严重，以至于反向传播很难训练到浅层的网络。
• 为了解决这个问题，何凯明想出了一个“残差网络”，使得梯度更容易地流动到浅层的网络当中去。
• BN通过规范化输入数据改变数据分布，在前传过程中消除梯度弥散。
• 而skip connection则能在后传过程中更好地把梯度传到更浅的层次中。

卷积操作时必须同时考虑通道和区域吗？

• Xception网络就是基于以上的问题发明而来。我们首先对每一个通道进行各自的卷积操作，有多少个通道就有多少个过滤器。
• 得到新的通道feature maps之后，这时再对这批新的通道feature maps进行标准的1×1跨通道卷积操作。这种操作被称为 “DepthWise convolution” ，缩写“DW”。

分组卷积能否对通道进行随机分组？

• 在AlexNet的Group Convolution当中，特征的通道被平均分到不同组里面，最后再通过两个全连接层来融合特征，这样一来，就只能在最后时刻才融合不同组之间的特征，对模型的泛化性是相当不利的。
• 为了解决这个问题，ShuffleNet在每一次层叠这种Group conv层前，都进行一次channel shuffle，shuffle过的通道被分配到不同组当中。进行完一次group conv之后，再一次channel shuffle，然后分到下一层组卷积当中，以此循环。
• 经过channel shuffle之后，Group conv输出的特征能考虑到更多通道，输出的特征自然代表性就更高。
• 另外，AlexNet的分组卷积，实际上是标准卷积操作，而在ShuffleNet里面的分组卷积操作是depthwise卷积，因此结合了通道洗牌和分组depthwise卷积的ShuffleNet，能得到超少量的参数以及超越mobilenet、媲美AlexNet的准确率！

通道间的特征都是平等的吗？

• 无论是在Inception、DenseNet或者ShuffleNet里面，我们对所有通道产生的特征都是不分权重直接结合的，那为什么要认为所有通道的特征对模型的作用就是相等的呢？ 这是一个好问题，于是，ImageNet2017 冠军SEnet就出来了。
• 一组特征在上一层被输出，这时候分两条路线，第一条直接通过，第二条首先进行Squeeze操作（Global Average Pooling），把每个通道2维的特征压缩成一个1维，从而得到一个特征通道向量（每个数字代表对应通道的特征）。
• 然后进行Excitation操作，把这一列特征通道向量输入两个全连接层和sigmoid，建模出特征通道间的相关性，得到的输出其实就是每个通道对应的权重，把这些权重通过Scale乘法通道加权到原来的特征上（第一条路），这样就完成了特征通道的权重分配。

能否让固定大小的卷积核看到更大范围的区域？
见扩张卷积。

卷积核形状一定是矩形吗？

• 传统的卷积核一般都是长方形或正方形，但MSRA提出了一个相当反直觉的见解，认为卷积核的形状可以是变化的，变形的卷积核能让它只看感兴趣的图像区域 ，这样识别出来的特征更佳。
• 要做到这个操作，可以直接在原来的过滤器前面再加一层过滤器，这层过滤器学习的是下一层卷积核的位置偏移量（offset），这样只是增加了一层过滤器，或者直接把原网络中的某一层过滤器当成学习offset的过滤器，这样实际增加的计算量是相当少的，但能实现可变形卷积核，识别特征的效果更好。

论文扩展阅读（未读）
图解10大CNN架构

dropout

• Dropout可以比较有效的缓解过拟合的发生，在一定程度上达到正则化的效果。当一个复杂的前馈神经网络被训练在小的数据集时，容易造成过拟合。为了防止过拟合，可以通过阻止特征检测器的共同作用来提高神经网络的性能。
• Dropout可以作为训练深度神经网络的一种trick供选择。在每个训练批次中，通过忽略一半的特征检测器（让一半的隐层节点值为0），可以明显地减少过拟合现象。这种方式可以减少特征检测器（隐层节点）间的相互作用，检测器相互作用是指某些检测器依赖其他检测器才能发挥作用。
• Dropout说的简单一点就是：我们在前向传播的时候，让某个神经元的激活值以一定的概率p停止工作，这样可以使模型泛化性更强，因为它不会太依赖某些局部的特征

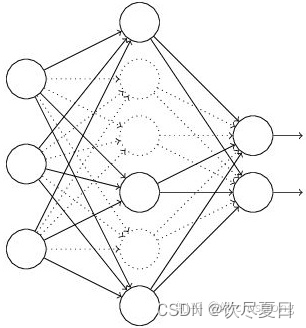

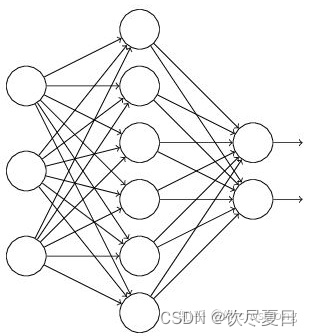

假设我们要训练这样一个神经网络

正常的流程是：我们首先把x通过网络前向传播，然后把误差反向传播以决定如何更新参数让网络进行学习。

使用Dropout之后，过程变成如下：

1. 首先随机（临时）删掉网络中一半的隐藏神经元，输入输出神经元保持不变

2. 把输入x通过修改后的网络前向传播，然后把得到的损失结果通过修改的网络反向传播。一小批训练样本执行完这个过程后，在没有被删除的神经元上按照随机梯度下降法更新对应的参数（w，b）。
3. 然后继续重复这一过程：
   1. 恢复被删掉的神经元（此时被删除的神经元保持原样，而没有被删除的神经元已经有所更新）
   2. 从隐藏层神经元中随机选择一个一半大小的子集临时删除掉（备份被删除神经元的参数）。
   3. 对一小批训练样本，先前向传播然后反向传播损失并根据随机梯度下降法更新参数（w，b） （没有被删除的那一部分参数得到更新，删除的神经元参数保持被删除前的结果）。
