本文主要介绍在 Electron13.x 中，使用ffi-napi，ref-array-napi，ref-napi 加载 Windows 动态链接库，并在Vue 渲染进程中使用。

这里列出所使用的环境：

• Visual Studio 2017
• NodeJS v14.16.1（x64）
• node-gyp v9.1.0
• Python 3.8.6
• Electron :13.0.0
• @vue/cli : 4.5.0
• vue-cli-plugin-electron-builder : 2.1.1
• ffi-napi : 4.0.3
• ref-napi : 3.0.3
• ref-array-napi : 1.2.2
• ref-struct-napi : 1.1.1

1. 先自己开发一个DLL文件备用

DLL中，分别开发了三种情况的C函数：

• A. 参数为基本数据类型
• B. 参数为指针
• C. 参数为指向数组的指针

A比较简单，而B和C 涉及到 参数为指针的情况，函数内部可以修改指针指向的内存，函数运行完毕之后，外部内存中的值将会被修改。相当于输出参数，使用JS调用的时候涉及到内存共享问题。

使用 Visual Studio 2017开发DLL步骤如下：

1.1  新建项目

配置编译为 64 位，因为我的 NodeJS为 64 位



 1.2 头文件

MyDllDemo.h IDE 自动生成了这个文件，并自动创建了 CMyDllDemo （类）， nMyDllDemo（全局变量），fnMyDllDemo （函数）， 这些我们都不需要，将它们删除，重新定义：

 MyDllDemo.h删除 生成的代码后，实现代码如下：

#声明一个函数
extern "C"
{
    __declspec(dllexport) int add(int a, int b);
}

extern "C"意味着：

被 extern "C" 修饰的变量和函数是按照 C 语言方式编译和链接的

__declspec(dllexport)意味着:

__declspec(dllexport)用于Windows中的动态库中，声明导出函数、类、对象等供外面调用，省略给出.def文件。即将函数、类等声明为导出函数，供其它程序调用，作为动态库的对外接口函数、类等。

  1.3 源文件

MyDllDemo.cpp 删除 生成的代码后，实现代码如下：

 1.4 编译生成DLL文件

 这个 MYDLLDEMO.dll 文件就是我们要在 Node JS中调用的DLL文件。

注意这里编译出来的dll是64位的，NodeJS也应该是64位的。

 2. 在 Electron 13.x 中使用

这个方法使用的是vue-cli 框架

2、创建好项目，使用vue ui 添加插件 vue-cli-plugin-electron-builder，项目自动生成为electron项目
3、使用npm run electron:serve 就可以启动项目

2.1 使用vue cli 创建一个vue 项目 vue create vue-electron-demo

npm i -g @vue/cli@4.5.0
cd E:
vue creat vue-electron-demo
#选择默认选项
? Please pick a preset: (Use arrow keys)
> Default ([Vue 2] babel, eslint)
  Default (Vue 3 Preview) ([Vue 3] babel, eslint)
  Manually select features

#等待安装

2.2 安装 electron-builder 插件

cd vue-electron-demo
vue add electron-builder

#  默认选择这个版本 Electron 13.0.0 版本
✔  Successfully installed plugin: vue-cli-plugin-electron-builder

? Choose Electron Version (Use arrow keys)
  ^11.0.0
  ^12.0.0
> ^13.0.0

命令npm run serve 运行 vue，命令npm run electron:serve 运行 electron

 2.3安装ffi-napi，ref-napi ，ref-array-napi，ref-struct-napi 依赖

这里使用一条命令进行安装

npm i ffi-napi ref-napi ref-array-napi ref-struct-napi -S

ffi-napi 会自动调用windows编译工具进行编译，但是 ref-napi 不会，还需要手动执行 node-gyp 命令进行编译

cd node_modules\ref-napi\
#python 版本大于等于3.6
node-gyp configure
node-gyp build

cd E:\vue-electron-demo


2.4 去掉 electron-devtools-installer 的安装

项目 package.json文件中已经添加了启动脚本：

  "scripts": {
    "serve": "vue-cli-service serve",
    "build": "vue-cli-service build",
    "lint": "vue-cli-service lint",
    "electron:build": "vue-cli-service electron:build",
    "electron:serve": "vue-cli-service electron:serve",
    "postinstall": "electron-builder install-app-deps",
    "postuninstall": "electron-builder install-app-deps"
  },

使用命令 npm run electron:serve 来启动 Electron窗口，发现启动非常慢，最后输出：

Failed to fetch extension, trying 4 more times
Failed to fetch extension, trying 3 more times
Failed to fetch extension, trying 2 more times
Failed to fetch extension, trying 1 more times

这是因为 默认添加的 background.js 文件中，做了 electron-devtools-installer 插件安装，因为网络原因我们无法在google应用商店下载到插件，所以这里直接在代码中去掉这部分的安装。

在 background.js 中注释掉：

import installExtension, { VUEJS_DEVTOOLS } from 'electron-devtools-installer'

将 app.on方法中的if 语句块注释掉

app.on('ready', async () => {
  // if (isDevelopment && !process.env.IS_TEST) {
  //   // Install Vue Devtools
  //   try {
  //     await installExtension(VUEJS_DEVTOOLS)
  //   } catch (e) {
  //     console.error('Vue Devtools failed to install:', e.toString())
  //   }
  // }
  createWindow()
})

再次执行 npm run electron:serve 发现很快启动

2.5 允许渲染进程集成NodeJS

background.js 代码中默认nodeIntegration 是为false，通过查看  vue-cli-plugin-electron-builder 插件文档 得知，可以通过在 vue.config.js 配置文件中进行配置：

module.exports = {
  pluginOptions: {
    electronBuilder: {
      nodeIntegration: true
    }
  }
}

2.6 DLL文件

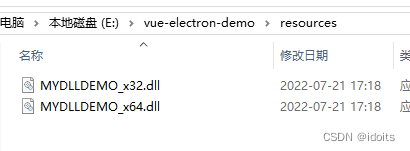

将上面的DLL文件拷贝到项目中。首先在 项目根目录下创建一个 resources文件，这个文件中把 DLL文件作为资源文件放入到项目中。 这里我将DLL编译出了32位和64 位两个文件，都放到了resources目录中。实际运行的时候，可以根据Nodes 是 32位还是 64 位来加载对应的DLL文件。



2.7 编写MyDLL JS模块

在 src 目录下编写 MyDll.js 文件，在这个文件中 加载 DLL文件，并导出为JS 对象方法，添加 32/64 架构判断，并将DLL调用用JS进行了封装后导出。

const ffi = require('ffi-napi')
var ref = require('ref-napi')
var ArrayType = require('ref-array-napi')
const path = require('path')
let { arch } = process // x64

//默认加载 32位 DLL
let dllFilePath = path.resolve('resources/MYDLLDEMO_x32')
if (arch === 'x64') {
  dllFilePath = path.resolve('resources/MYDLLDEMO_x64')
}

// 映射到C语言 int数组类型,并导出
const IntArray = ArrayType(ref.types.int)

// 加载 DLL文件,无需写扩展名,将DLL中的函数映射成JS方法
// 导出为JS方法
const MyDellDemo = new ffi.Library(dllFilePath, {
  // 方法名必须与C函数名一致
  add: [
    'int', // 对应 C函数返回类型
    ['int', 'int'] // C函数参数列表
  ],
  addPtr: ['void', ['int', 'int', 'int*']],
  initArray: ['void', [IntArray, 'int']]
})

module.exports = {
  add(x, y) {
    return MyDellDemo.add(x, y)
  },
  addPtr(x, y) {
    var intBuf = ref.alloc(ref.types.int, 100)
    MyDellDemo.addPtr(x, y, intBuf)
    return ref.deref(intBuf)
  },
  initArray(len) {
    let myArray = new IntArray(len)
    MyDellDemo.initArray(myArray, len)
    let result = []
    for (var i = 0; i < len; i++) {
      result.push(myArray[i])
    }
    return result
  }
}

ref库中已经帮我们准备好了基础类型的对应关系。

C++类型	ref对应类型
void	ref.types.void
int8	ref.types.int8
uint8	ref.types.uint8
int16	ref.types.int16
uint16	ref.types.uint16
float	ref.types.float
double	ref.types.double
bool	ref.types.bool
char	ref.types.char
uchar	ref.types.uchar
short	ref.types.short
ushort	ref.types.ushort
int	ref.types.int
uint	ref.types.uint
long	ref.types.long
ulong	ref.types.ulong
DWORD	ref.types.ulong

2.8 尝试在主进程中调用

在 background.js 文件中，加载 MyDLL 模块并调用它. 在文件末尾处加入代码：

import { add, addPtr, initArray } from './MyDll'
// 调用add 方法
const result = add(1, 2)
console.log(`add method result of 1 + 2 is: ` + result)
// 调用addPtr
console.log('addPtr 调用后数据>>', addPtr(2, 2)) // 调用函数，传递指针

// 调用initArray 方法
let myArray = initArray(4)
console.log('初始化数组执行结果:')
for (var i = 0; i < myArray.length; i++) {
  console.log(myArray[i])
}

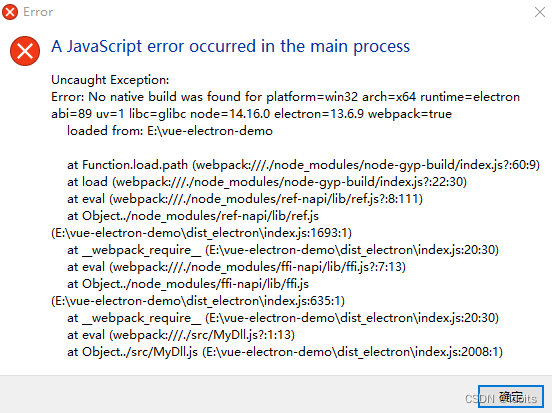

启动 npm run electron:serve， 发现报告错误：

App threw an error during load
Error: No native build was found for platform=win32 arch=x64 runtime=electron abi=89 uv=1 libc=glibc node=14.16.0 electron=13.6.9 webpack=true
    loaded from: E:\vue-electron-demo
    at Function.load.path (webpack:///./node_modules/node-gyp-build/index.js?:60:9)
    at load (webpack:///./node_modules/node-gyp-build/index.js?:22:30)
    at eval (webpack:///./node_modules/ref-napi/lib/ref.js?:8:111)
    at Object../node_modules/ref-napi/lib/ref.js (E:\vue-electron-demo\dist_electron\index.js:1693:1)
    at __webpack_require__ (E:\vue-electron-demo\dist_electron\index.js:20:30)
    at eval (webpack:///./node_modules/ffi-napi/lib/ffi.js?:7:13)
    at Object../node_modules/ffi-napi/lib/ffi.js (E:\vue-electron-demo\dist_electron\index.js:635:1)
    at __webpack_require__ (E:\vue-electron-demo\dist_electron\index.js:20:30)
    at eval (webpack:///./src/MyDll.js?:1:13)
    at Object../src/MyDll.js (E:\vue-electron-demo\dist_electron\index.js:2008:1)

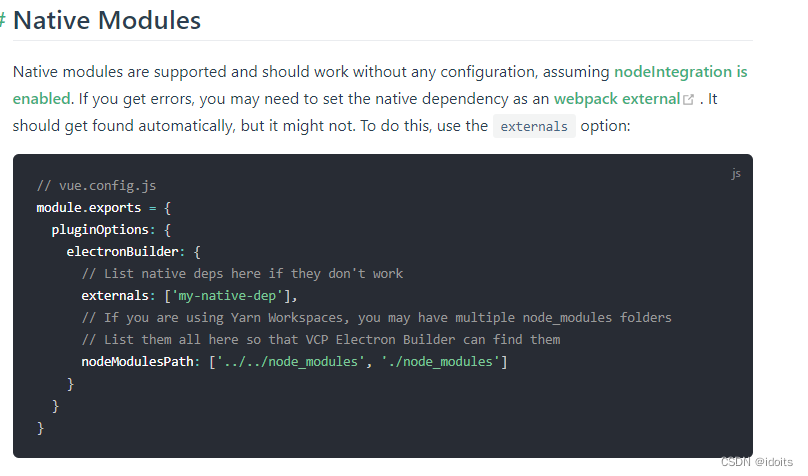

发现是因为 找不到本地编译模块导致。查询  vue-cli-plugin-electron-builder 插件文档 ，https://nklayman.github.io/vue-cli-plugin-electron-builder/guide/guide.html#table-of-contents, 发现这样一句话：

上文中说要将 本地的包配置到 webpack的 externals（外部扩展）中指定。引用 webpack官方文档中的话：

防止将某些 import 的包(package)打包到 bundle 中，而是在运行时(runtime)再去从外部获取这些扩展依赖(external dependencies)。

所以在 vue.config.js文件中做如下配置：

module.exports = {
  pluginOptions: {
    electronBuilder: {
      nodeIntegration: true,
      //因为这两个模块中包含原生 C代码，所以要在运行的时候再获取，而不是被webpack打包到bundle中
      externals: ['ffi-napi', 'ref-napi']
    }
  }
}

再次执行后，发现控制台输出正常：

 INFO  Launching Electron...
add method result of 1 + 2 is: 3
addPtr 调用后数据>> 4
初始化数组执行结果:
100
101
102
103

2.9 在渲染进程中使用

App.vue

<template>
  <div id="app">
    <button @click="exeAdd">执行add方法</button> {{ addResult }}
    <hr />
    <button @click="exeAddPtr">执行addPtr方法</button> {{ addPtrResult }}
    <hr />
    <button @click="exeInitArray">执行initArray方法,初始化数组</button>
    {{ initArrayResult }}
    <hr />
  </div>
</template>

<script>
import { add, addPtr, initArray } from './MyDll'
export default {
  data() {
    return {
      addResult: null,
      addPtrResult: null,
      initArrayResult: null
    }
  },
  methods: {
    exeAdd() {
      this.addResult = add(100, 200)
    },
    exeAddPtr() {
      this.addPtrResult = addPtr(2, 2)
    },
    exeInitArray() {
      let len = 4
      this.initArrayResult = initArray(len)
      console.log('初始化数组执行结果:', this.initArrayResult)
    }
  }
}
</script>

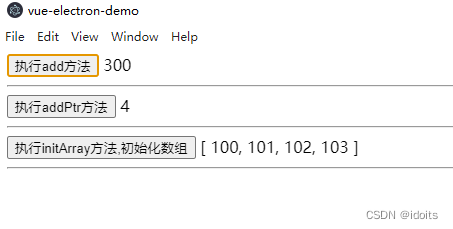

现在执行正常。

2.10 打包

执行打包脚本：

npm run electron:build

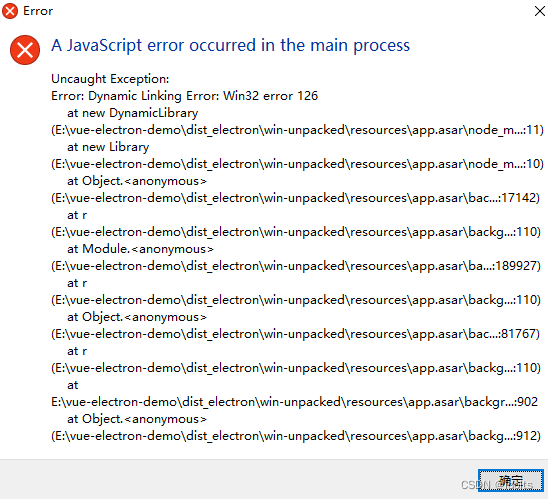

执行exe文件后：

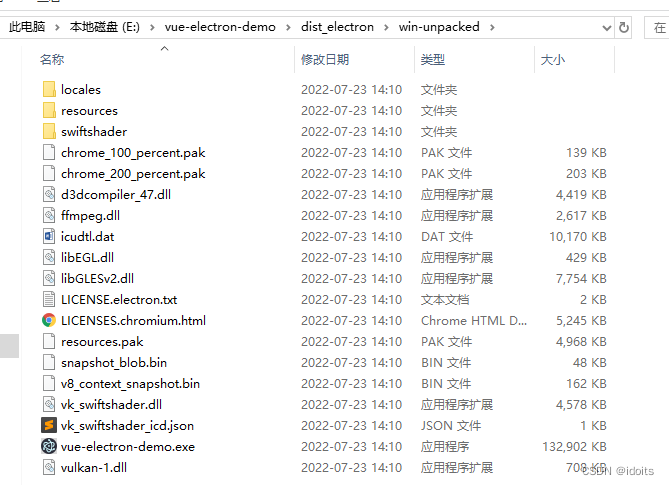

这个问题是因为找不到DLL文件。原因是 打包的时候，没有将项目中的dll文件拷贝到最终生成的dist_electron\win-unpacked 文件夹中。这同样需要在 vue.config.js 文件中做配置：

module.exports = {
  pluginOptions: {
    electronBuilder: {
      nodeIntegration: true,
      //因为这两个模块中包含原生 C代码，所以要在运行的时候再获取，而不是被webpack打包到bundle中
      externals: ['ffi-napi', 'ref-napi'],
      builderOptions: {
        extraResources: {
          // 拷贝静态文件到指定位置,否则打包之后出现找不到资源的问题.将整个resources目录拷贝到 发布的根目录下
          from: 'resources/',
          to: './'
        }
      }
    }
  }
}

再次打包后. 在 win-unpacked\resources 中就能找到 dll文件了

 执行exe文件成功运行。

3. 常见错误

• Dynamic Linking Error: Win32 error 126

1. 通常是传入的DLL路径错误，找不到Dll文件，推荐使用绝对路径。
2. 如果是在x64的node/electron下引用32位的DLL，也会报这个错，反之亦然。要确保DLL要求的CPU架构和你的运行环境相同。
3. DLL还有引用其他DLL文件，但是找不到引用的DLL文件，可能是VC依赖库或者多个DLL之间存在依赖关系。

•  Dynamic Linking Error: Win32 error 127

1.DLL中没有找到对应名称的函数，需要检查头文件定义的函数名是否与DLL调用时写的函数名是否相同。

3.1Path设置

如果你的DLL是多个而且存在相互调用问题，会出现Dynamic Linking Error: Win32 error 126错误3。这是由于默认的进程Path是二进制文件所在目录，即node.exe/electron.exe目录而不是DLL所在目录，导致找不到DLL同目录下的其他引用。可以通过如下方法解决：

// 调用winapi SetDllDirectoryA设置目录
const kernel32Api = ffi.Library("kernel32", {
'SetDllDirectoryA': ["bool", ["string"]],
})
// DLL文件存放的目录：path.resolve('resources')
//console.log('kernel32',path.resolve('resources'))
kernel32Api.SetDllDirectoryA(path.resolve('resources'));
