ARM SocRates 1.7.7 基础架构设计学习-4
·

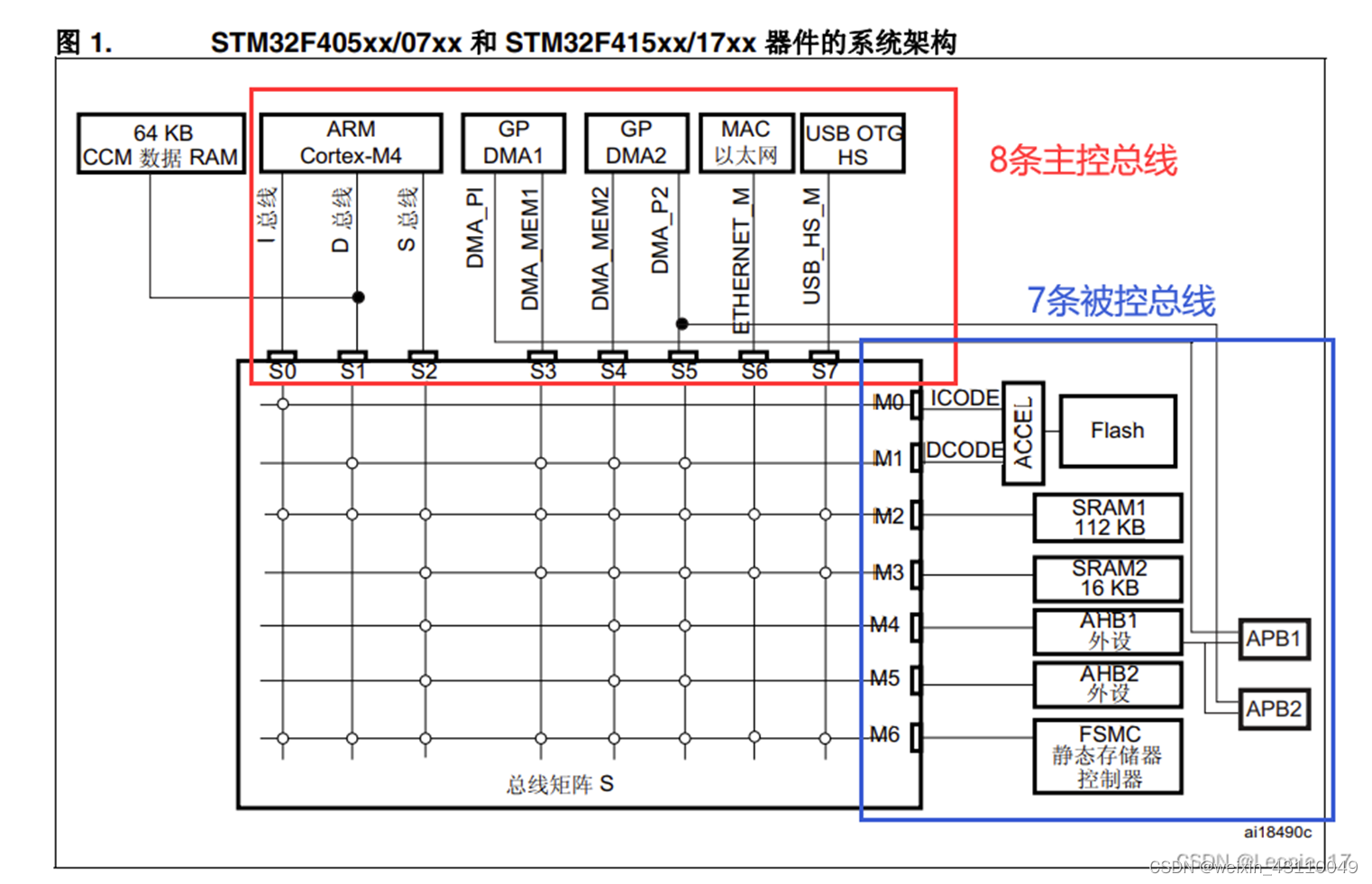

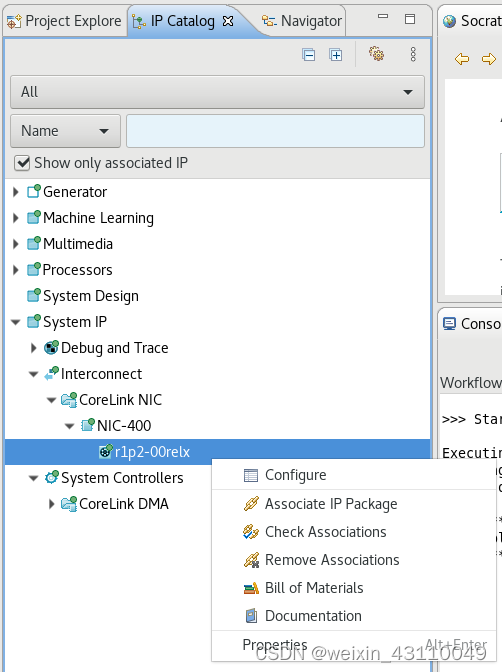

16、创建ahb bus matrix总线，参照如下图：
需创建8条主控总线，7条被控总线，名称为：nic400_8S7M
17 、在project explore里打开nic400_8S7M进行参数设定：
a、导入外围master 模块：

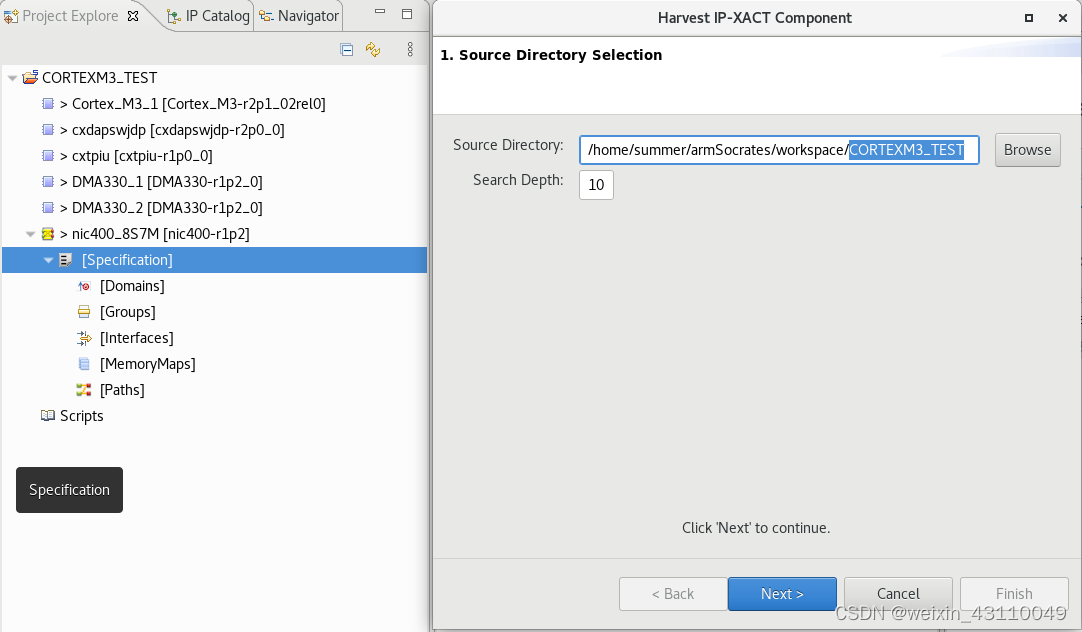

点击Specifiction->右键 -> Havest IP-XACT Component,设定source Directory目录，指定为工程目录即可CORTEXM3_TEST:

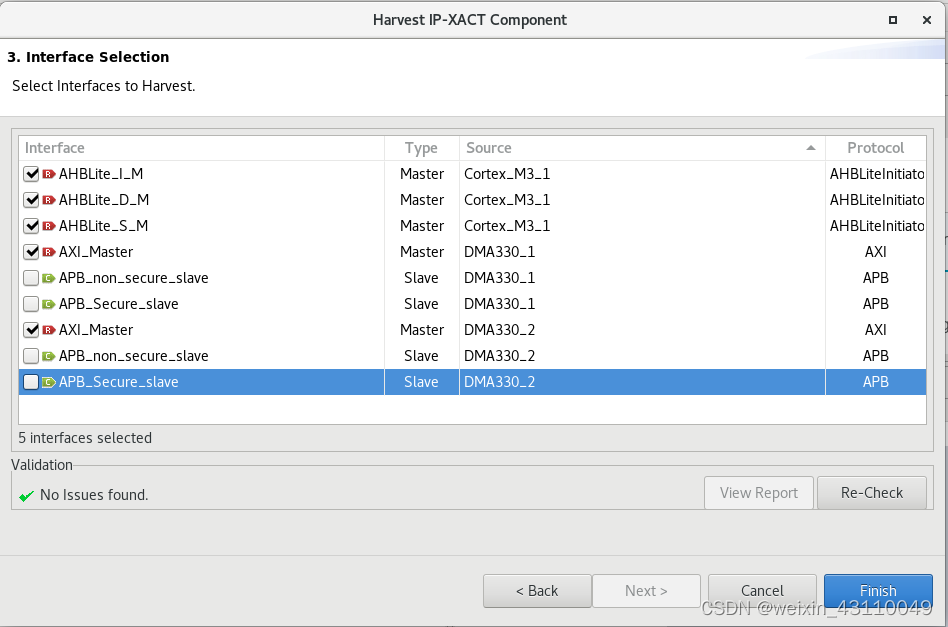

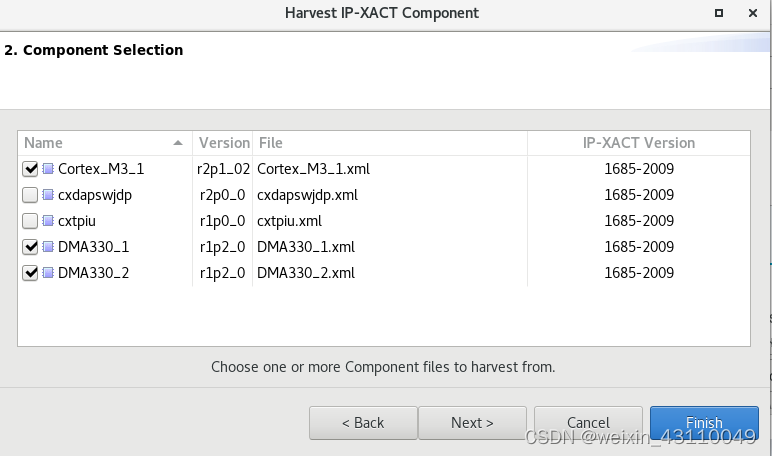

b、选择带有AMBA总线接口的模块：
去掉apb接口选择，然后点击finish

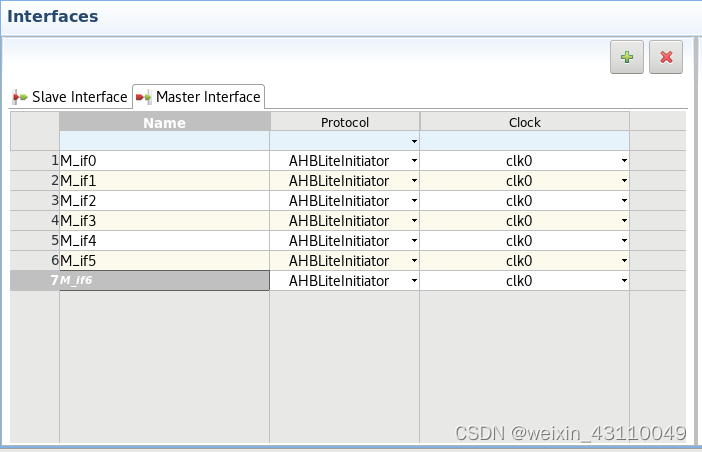

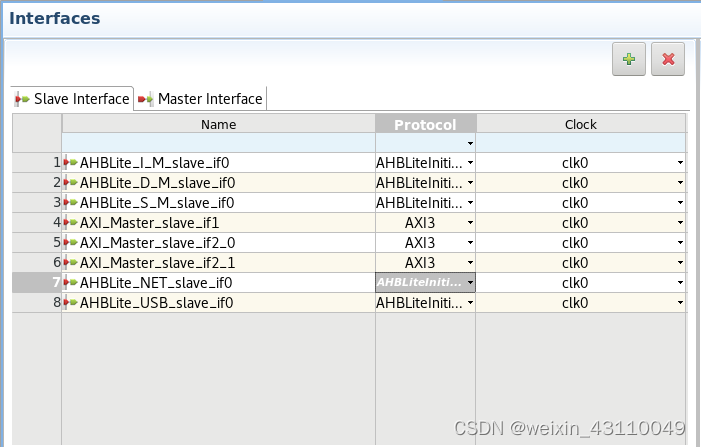

c、在Interfaces栏目里，修改slave interface和Master interface名称 ,同时点击右上角加号添加以太网和USB 端口 ：

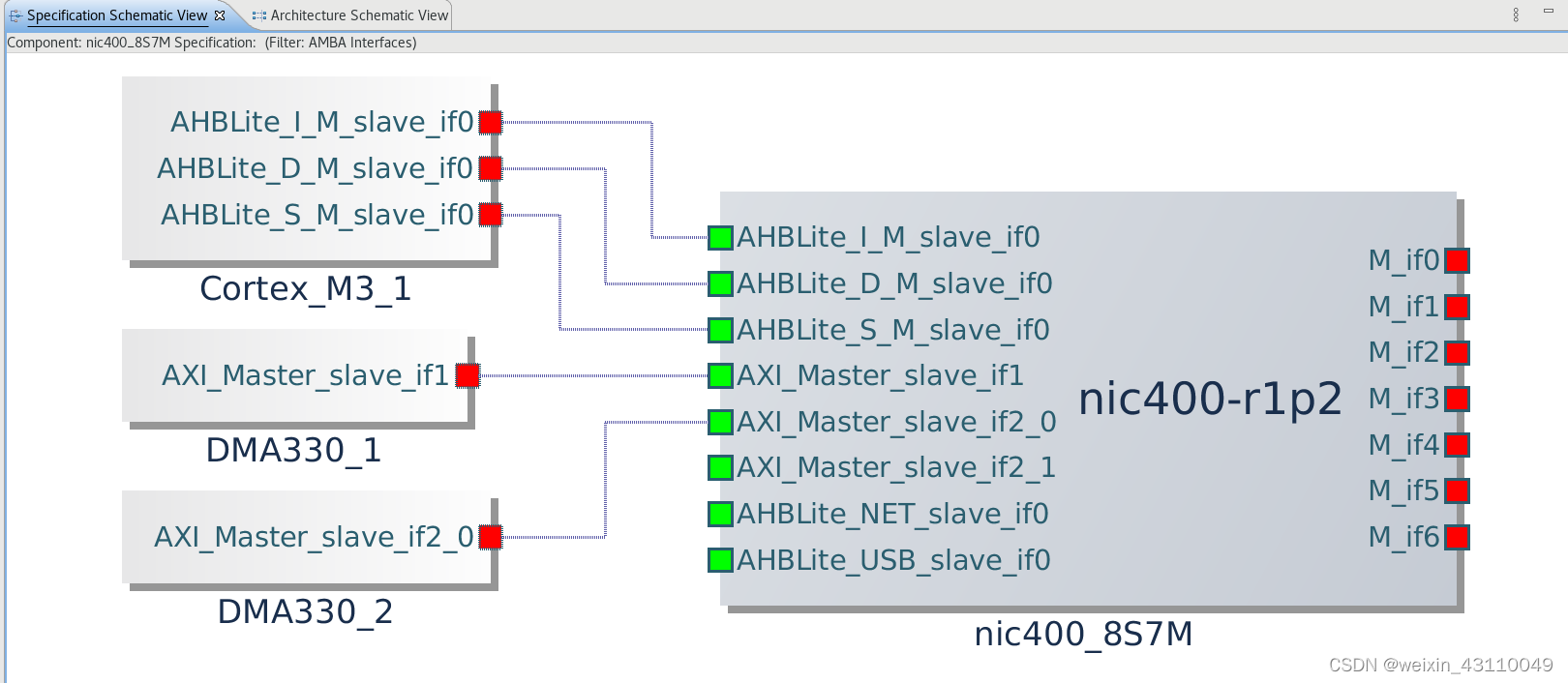

18、保存工程，specification schematic view如下
19、下次再表，有问题私信留言
