一、概述

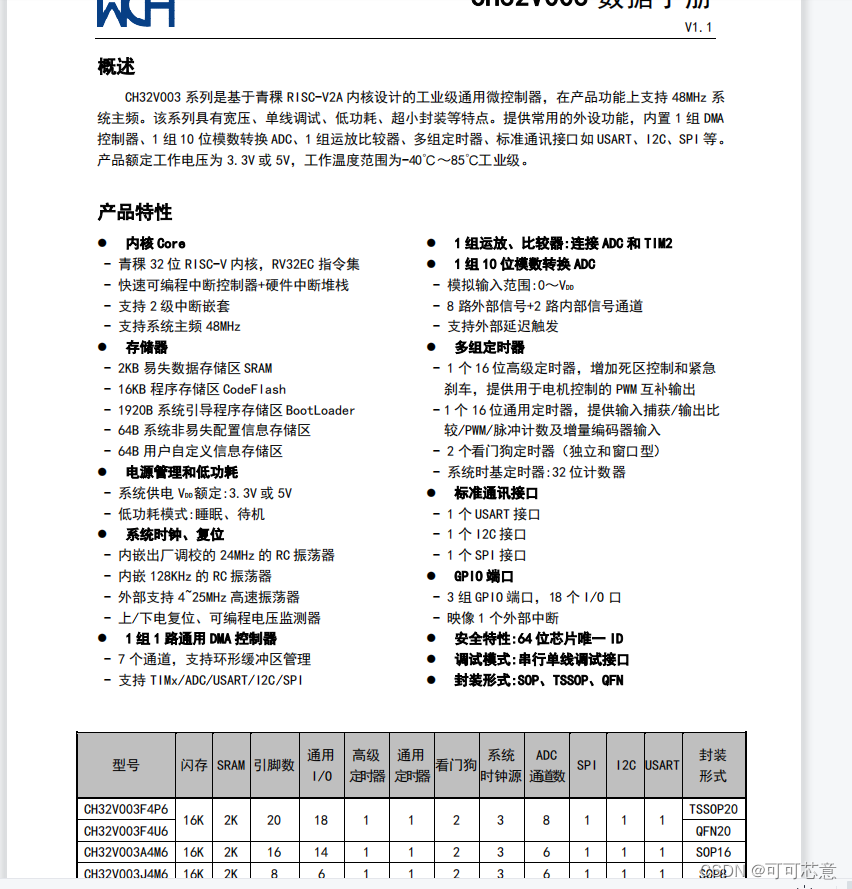

具体看图，SOP8价格在0.6R，TSSOP20价格在0.7R，优势太大了

二、开发准备

1. 通过原厂可以拿到样片，目前我拿到这颗是SOP8，另外官方淘宝可以买到TSSOP20的测试板，也带样片
2. 购买WCHLINK，TB搜索一下就可以找到，大概10-14的样子
3. 官网地址：https://www.wch.cn/products/CH32V003.html
4. 下载IDE：http://www.mounriver.com/
5. 下载例子：https://www.wch.cn/downloads/CH32V003EVT_ZIP.html
6. 规格书：https://www.wch.cn/downloads/CH32V003DS0_PDF.html
7. 用户手册：https://www.wch.cn/downloads/CH32V003RM_PDF.html

三、开发注意点

1. SOP8封装，是不带硬件SPI的，手册描述有误
2. SOP8封装，下载线与TX线，是复用的，若使用串口，最好上电加一下延迟，防止下次不可烧录

四、开发流程

这里以串口收发为例子

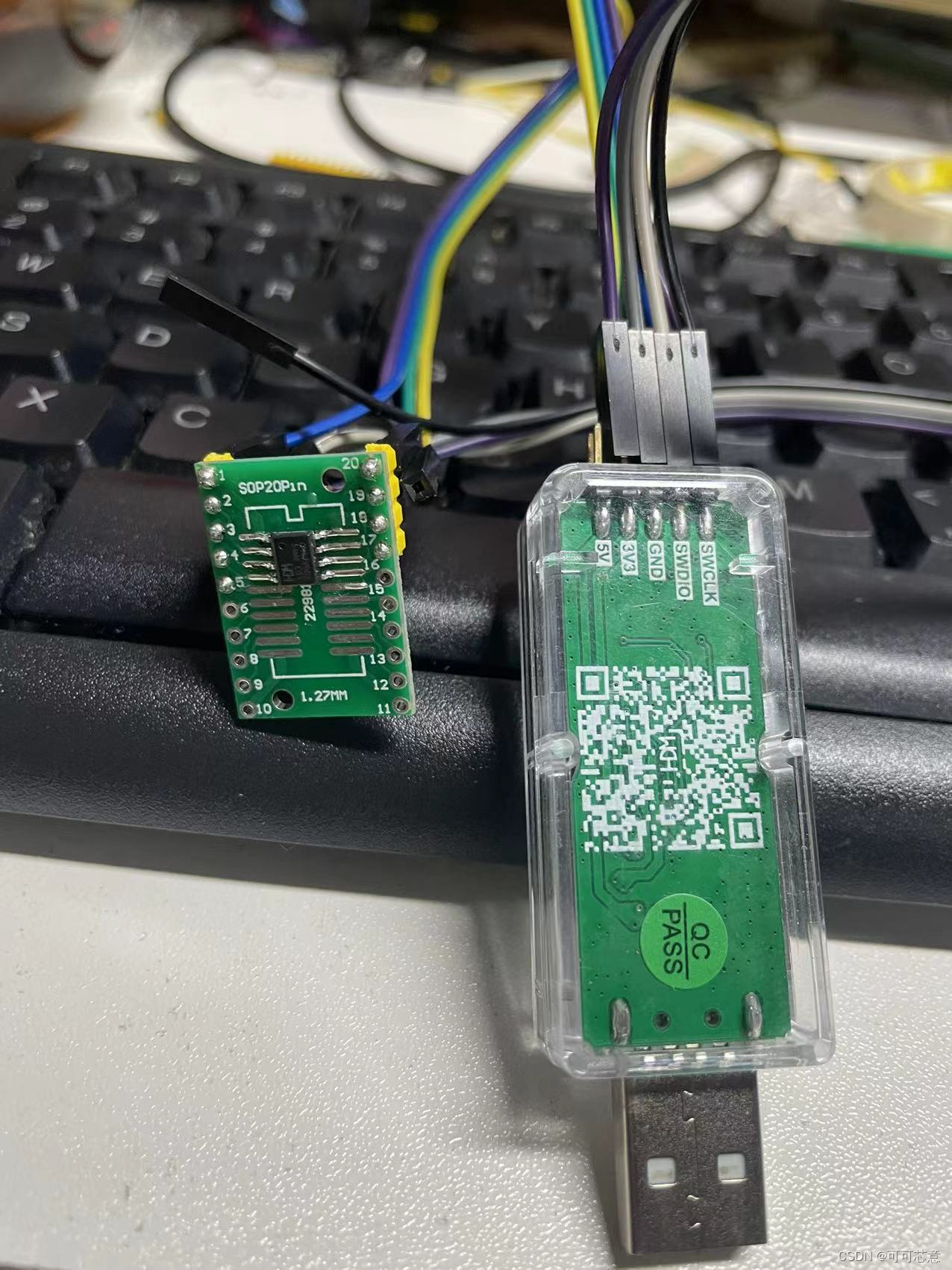

1. 接好板子3根线，2脚GND，4脚VCC，8脚SWIO


2. 安装IDE后，可以直接打开项目工程，工程位置：CH32V003EVT\EXAM\USART\USART_Polling

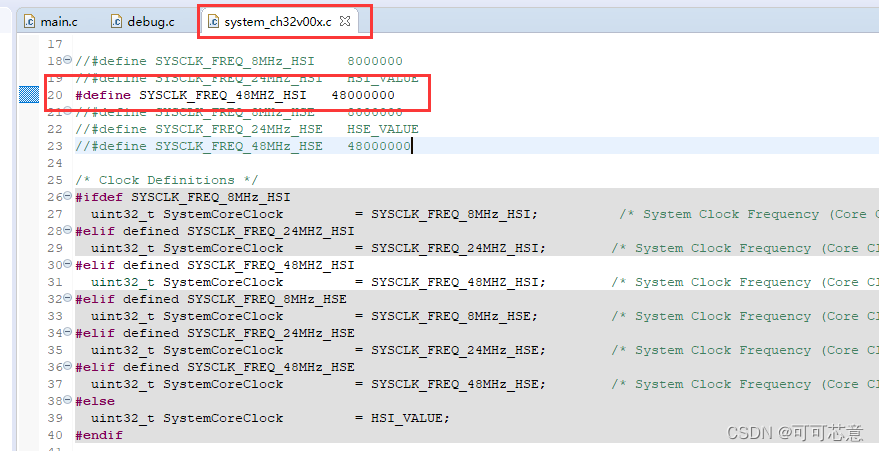

3. 设置内置 48M


4. 加入上电延迟，并且修改一下程序
   (1).这里的USART_Printf_Init里面对PD6没有定义，我们只用USARTx_CFG即可
   (2).源码中回显的是取反的串口数据，这里改成直接回环

   int main(void)
   {

       NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
       Delay_Init();
       Delay_Ms(2000);
       //USART_Printf_Init(9600);
       USARTx_CFG();
       printf("SystemClk:%d\r\n",SystemCoreClock);



       while(1)
       {

           while(USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == RESET)
           {
               /* waiting for receiving finish */
           }
           val = (USART_ReceiveData(USART1));
           USART_SendData(USART1, val);
           while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET)
           {
               /* waiting for sending finish */
           }
       }
   }


5. 按下F7编译，按下F8下载

6. 取下SWIO(8脚)插入串口的RX，插入串口的TX (1脚

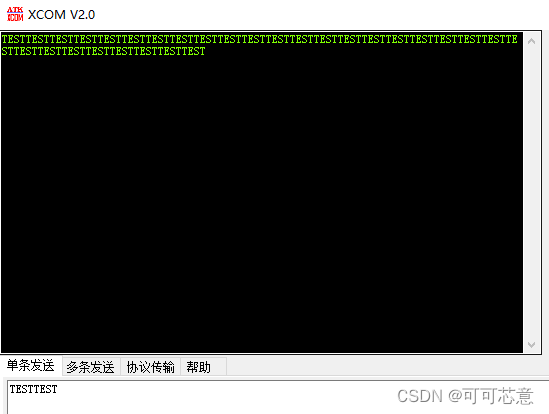

7. 串口115200回环成功
