stm32驱动AD7490学习笔记

AD7490，通讯方式SPI，16通道，12位精度，逼近式ADC。

---

图1

图1是报文结构，由高位开始，12位，但是报文是发16位的数据，所以报文结构应该是：
XXXX XXXX XXXX 0000

末尾4位为0。

---

以下是对于各位对应的数值的具体含义。

write：写不写这个芯片，1写，0不写

SEQ和SHADOW：一起用，排序器的使用模式，我只用到了最普通的00模式，发一个报文回一个通道数值。

ADD0-ADD3:通道数。

PM1/PM0：一起用，11正常，10关闭，01自动关机，00自动待机。我用00正常

WEAK/TRI:一次报文交互结束后，Dout脚的最终状态。1下一次ADD3状态，0结束时Dout最后一位状态。

RANGE:模拟输入范围，0是2xREFIN的量程，1是1xREFIN的量程。

CODING:Dout脚输出数据的类型，0补码，1二进制。

---

图2

图3

图4

---

---

所以要用正常模式采0通道，报文为

1000 0011 0101 0000        0x8350

采1通道，报文为

1000 0111 0101 0000         0x8750

---

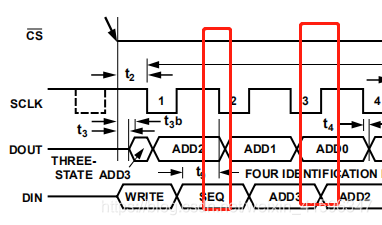

这里建议【WEAK/TRI】位使用  1  ,让Dout最后状态为下一次报文交互时的ADD3状态。stm32的SPI只会在CLK脚变化的时候去读取MISO脚的电平，所以会读取不到AD7490回复报文中的ADD3位，会导致报文错位。同理，STM32的SPI采集到的数据最后一位没有意义，不需要，需要移除。

举例：

STM32发送：    1000   0111   0101   0000        0x8750 通道1电压。

假设采集到电压数据为    0101   0101   0101

STM32应该收到：     0001   0101   0101   0101      0x1555

STM32实际收到：     0010   1010   1010   101？     0x2AAB / 0x2AAA

解决方法
在向AD7490发送报文前先读取它Dout脚的状态，左移15位。再将SPI读到的数据右移1位，将两个值  或  一下。

---

图5

图6

图7

图8

---

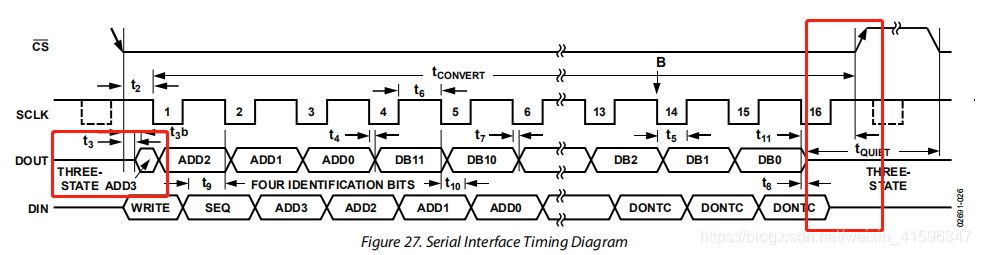

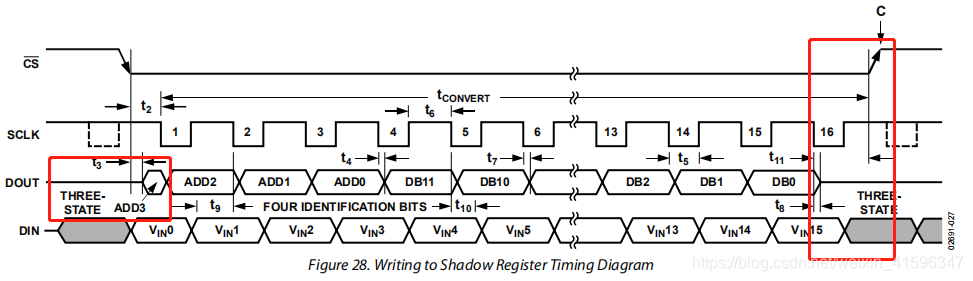

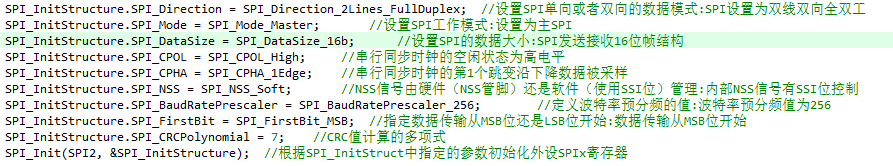

根据上面两个图，配置SPI。

还没写完，有空再写、、
