1、业务需求

企业用户通过WLAN接入网络，以满足移动办公的最基本需求。且在覆盖区域内移动发生漫游时，不影响用户的业务使用。

2、组网需求

• AC组网方式：旁挂二层组网。
• DHCP部署方式：
  • AC作为DHCP服务器为AP分配IP地址。
  • 汇聚交换机SwitchB作为DHCP服务器为STA分配IP地址。
• 业务数据转发方式：直接转发。

配置旁挂二层组网直接转发示例组网图

3、数据规划

AC数据规划表

4、配置思路

1. 配置AP、AC和周边网络设备之间实现网络互通。
2. 配置AP上线。
   1. 创建AP组，用于将需要进行相同配置的AP都加入到AP组，实现统一配置。
   2. 配置AC的系统参数，包括国家码、AC与AP之间通信的源接口。
   3. 配置AP上线的认证方式并离线导入AP，实现AP正常上线。
3. 配置WLAN业务参数，实现STA访问WLAN网络功能。

5、配置步骤

[AC6605]sys AC
[AC]vlan batch 110 10
[AC]int vlanif110
[AC-Vlanif110]ip add 192.168.110.100 24
[AC]int vlanif10
[AC-Vlanif10]ip add 192.168.10.1 24

[AC]int g0/0/2
[AC-GigabitEthernet0/0/2]port link-type access
[AC-GigabitEthernet0/0/2]port default vlan 110
[AC]int g0/0/1
[AC-GigabitEthernet0/0/1]port link-type trunk
[AC-GigabitEthernet0/0/1]port trunk allow-pass vlan all

[SW1]vlan batch 101 102 10
[SW1]int e0/0/1
[SW1-Ethernet0/0/1]port link-type trunk
[SW1-Ethernet0/0/1]port trunk pvid vlan 10
[SW1-Ethernet0/0/1]port trunk allow-pass vlan all
[SW1-Ethernet0/0/1]int e0/0/3
[SW1-Ethernet0/0/3]port link-type trunk
[SW1-Ethernet0/0/3]port trunk pvid vlan 10
[SW1-Ethernet0/0/3]port trunk allow-pass vlan all
[SW1-Ethernet0/0/3]int e0/0/2
[SW1-Ethernet0/0/2]port link-type trunk
[SW1-Ethernet0/0/2]port trun allow-pass vlan all

[Huawei]sys DHCP
[DHCP]dhcp enable
[DHCP]vlan batch 10 110 101 102

[DHCP-Vlanif110]int vlanif101
[DHCP-Vlanif101]ip add 192.168.101.1 24
[DHCP-Vlanif101]dhcp select global
[DHCP-Vlanif101]int vlanif102
[DHCP-Vlanif102]ip add 192.168.102.1 24
[DHCP-Vlanif102]dhcp select global
[DHCP]ip pool vlan101
[DHCP-ip-pool-vlan101]network 192.168.101.0 mask 24
[DHCP-ip-pool-vlan101]gateway-list 192.168.101.1
[DHCP-ip-pool-vlan101]ip pool vlan102
[DHCP-ip-pool-vlan102]network 192.168.102.0 mask 24
[DHCP-ip-pool-vlan102]gateway-list 192.168.102.1

[DHCP]int g0/0/2
[DHCP-GigabitEthernet0/0/2]port link-type trunk
[DHCP-GigabitEthernet0/0/2]port trunk allow vlan all
[DHCP-GigabitEthernet0/0/2]q
[DHCP]int g0/0/1
[DHCP-GigabitEthernet0/0/1]port link-type trunk
[DHCP-GigabitEthernet0/0/1]port trunk allow vlan all

进入web界面

浏览器访问https://192.168.110.100

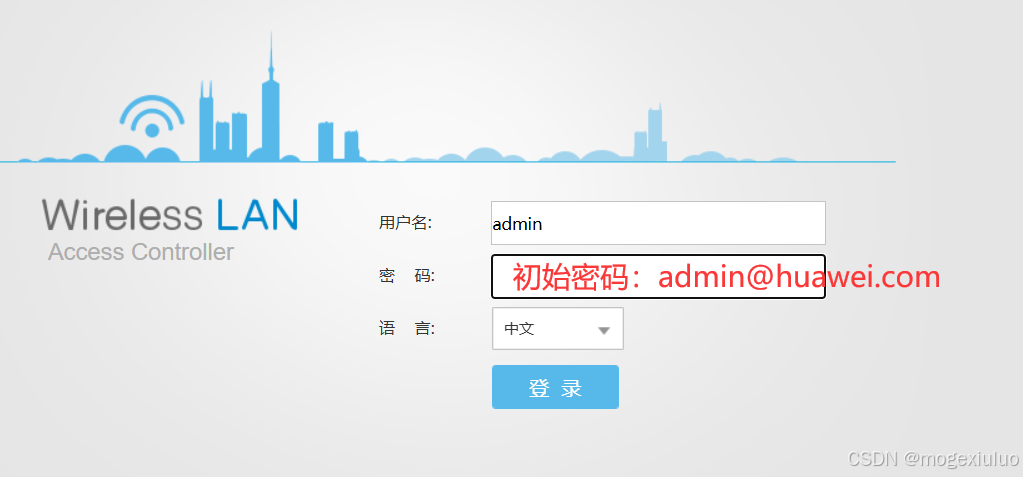

第一次进入需要修改默认密码

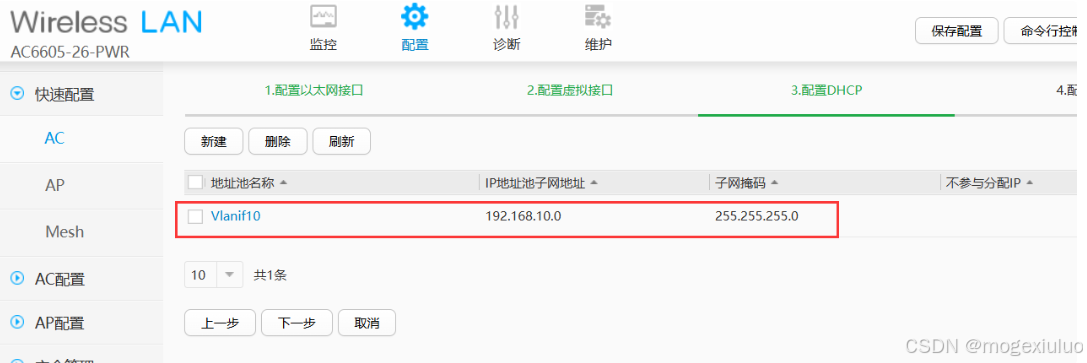

配置地址池-vlan10 给AP分配IP

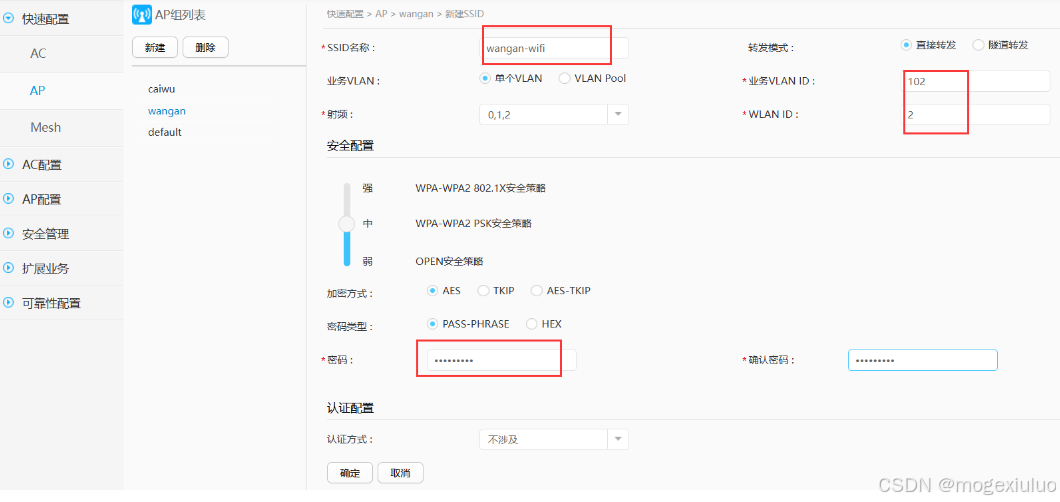

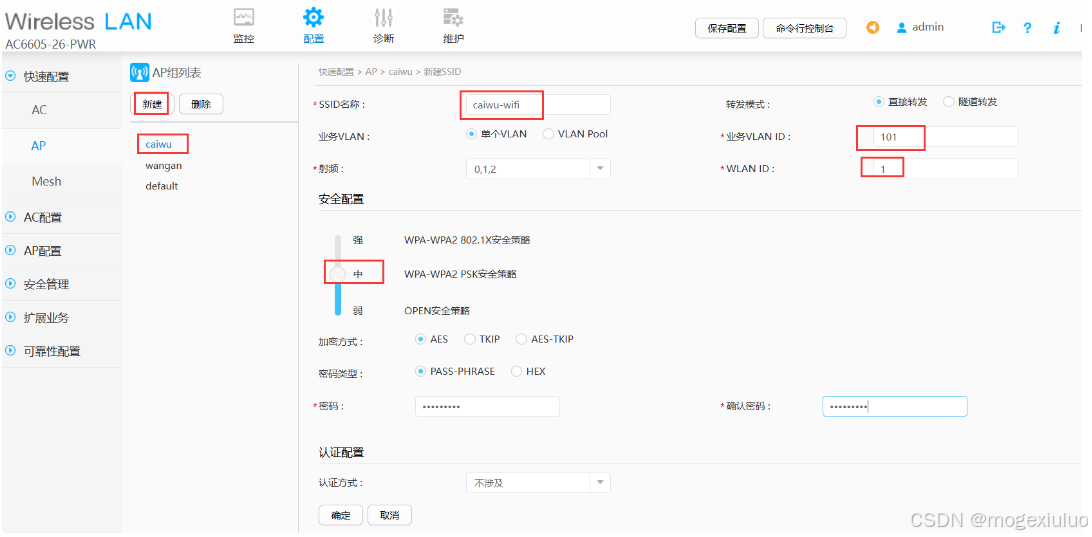

创建AP组及SSID-caiwu wangan

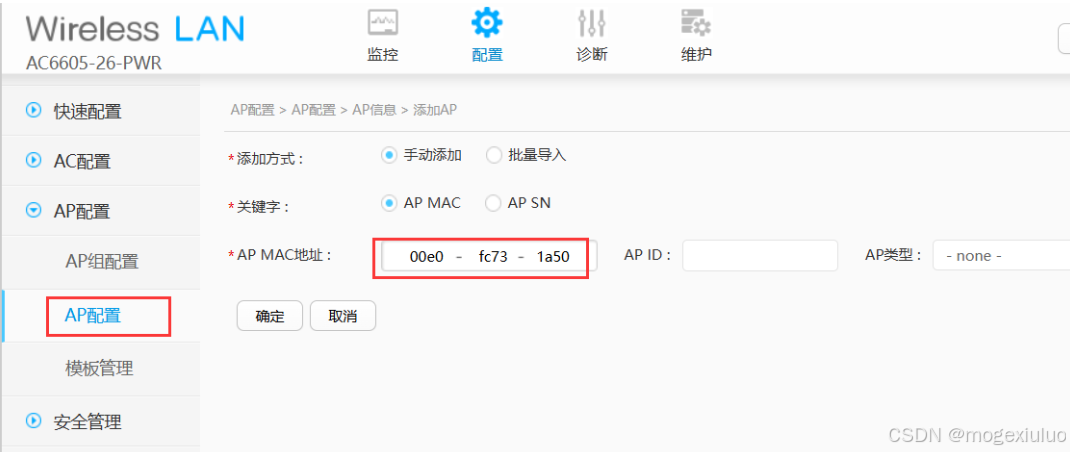

添加AP

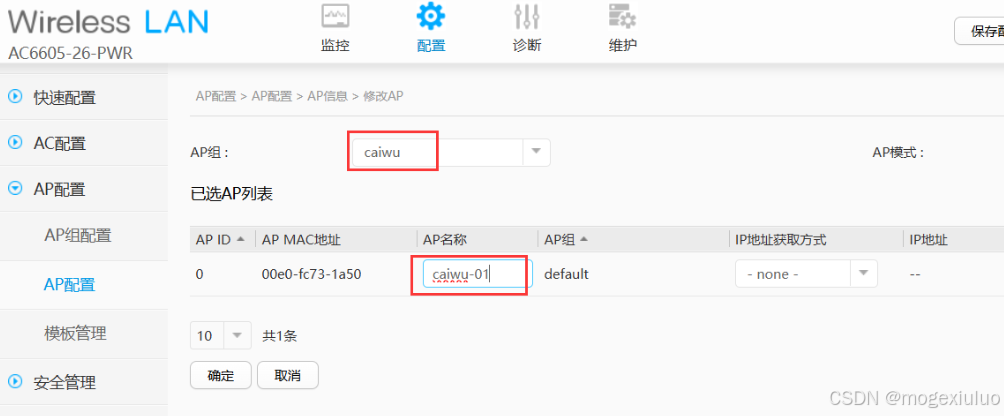

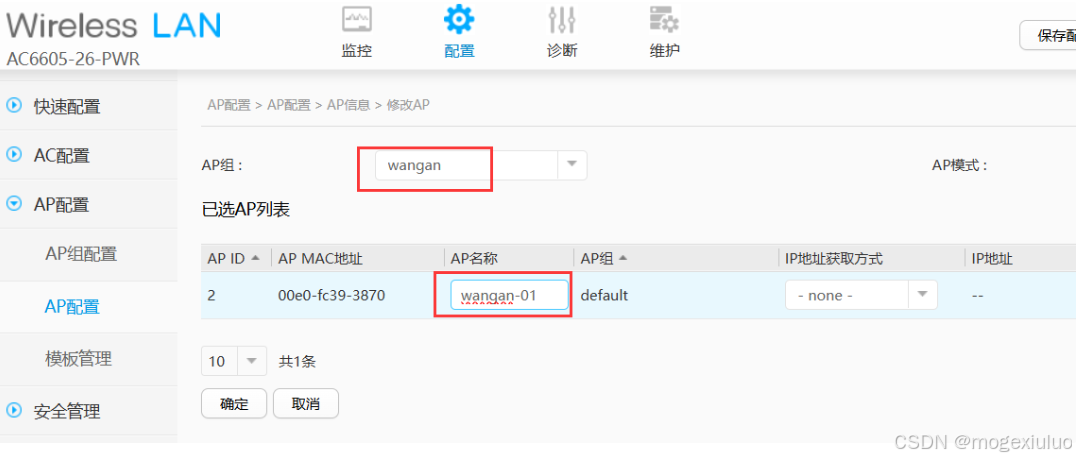

修改AP添加相应的AP组中

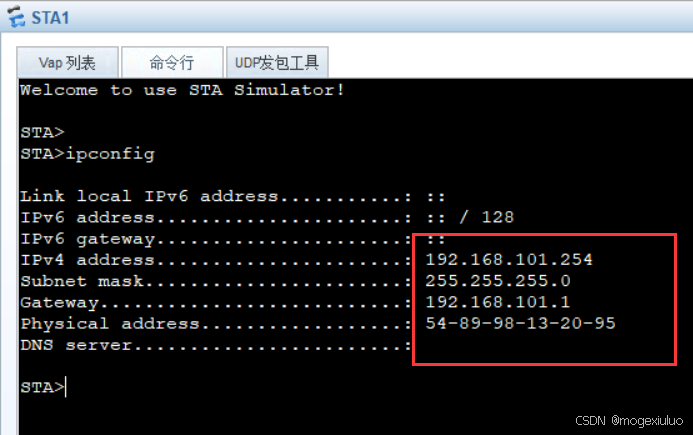

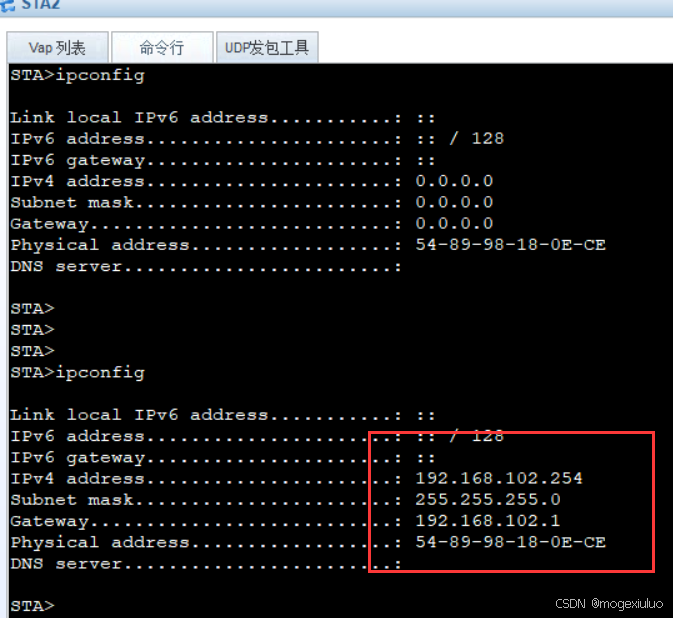

验证STA是否可以获取网络参数
