1、前言

本文介绍最近研究的在Allegro中对PCB板上丝印的制作的三种不同的方法，三种方法用到的工具都不同，所展现出来的效果也不一样。最近看到好几种PCB板里面有logo的，有中文字的，有反白丝印的等等。有的效果是一大块铜皮，有的是多段线条组成，经研究后发现，应当是不同人用的工具不同以及手法不同，所以效果比较多样，但都比较容易操作。本文将常用的方法汇总如下，可根据实际情况需求选择对应的方式去实现。

2、三种常用丝印制作方法汇总

2.1：Allegro功能 -> ANDNOT

[
使用工具：Allegro 16.6
典型应用场景：反白丝印制作
]
我在上一篇文章中对于此方法做了比较详细的介绍及方法展示，可以参照这篇文章：
Allegro 16.6快速制作反白丝印及修改：Shape Utilies （ANDNOT）& Create Detail

2.2：利用RATA-Raster工具制作丝印

[
使用工具：Allegro 16.6、RATA-Raster-(BMP)To-Allegro(IPF)、画图软件（Windows自带）
典型应用场景：LOGO图形、中文字体、反白丝印
]

此处以logo和中文字体制作为例展示：

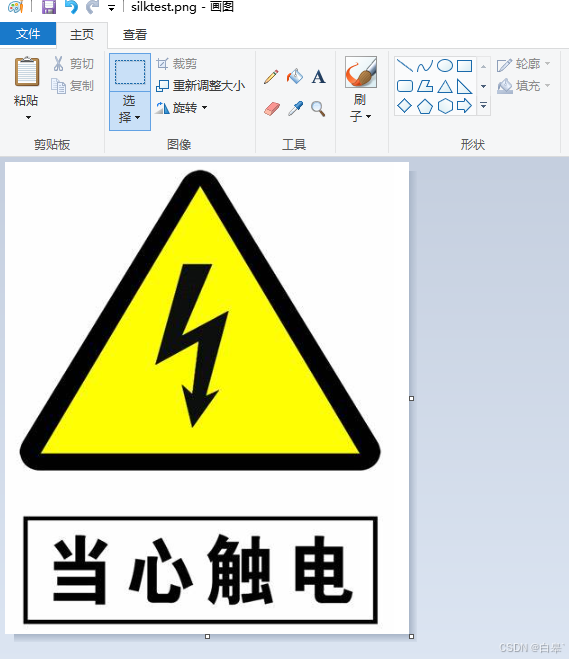

1）先把你需要的图形复制在画图软件里（我常用的是Windows自带的画图软件），如下图

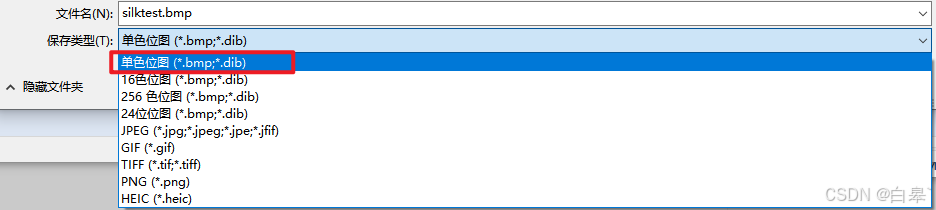

2）将图片另存为bmp格式文件，如图1，然后就会得到图2这样的图像

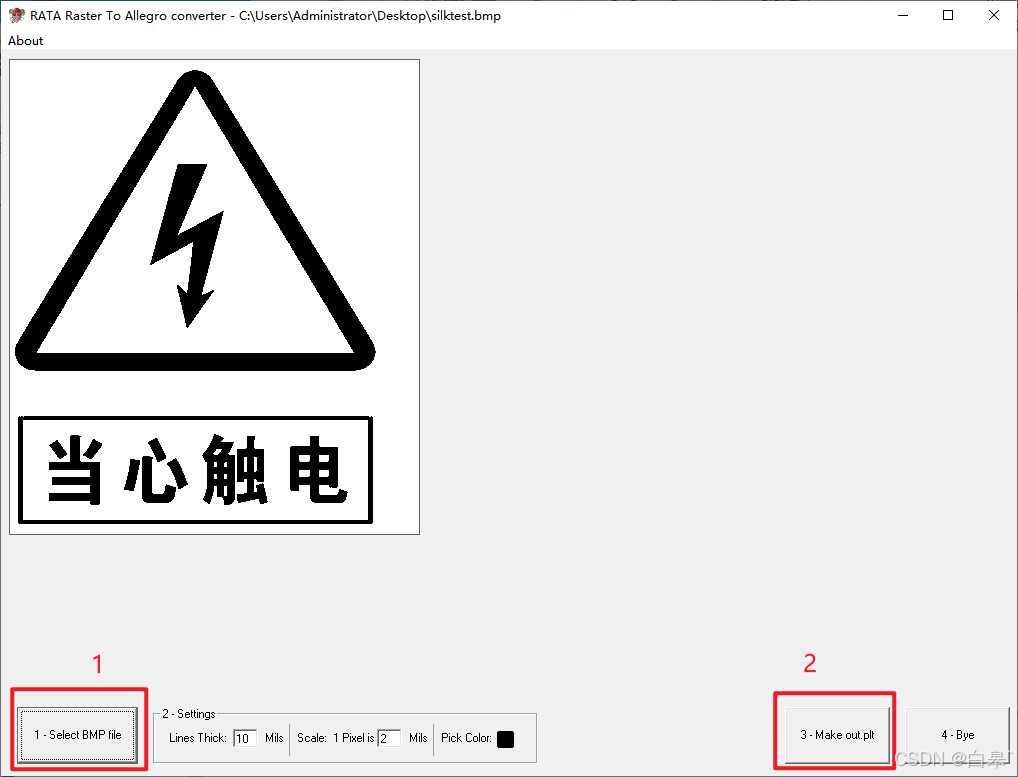

3）使用RATA-Raster-(BMP)To-Allegro(IPF)工具，将保存的bmp格式文件输出为plt格式文件

4）输出的文件一般是以out命名的，你输入的文件路径在哪，一般输出的文件就在哪。比如我的bmp文件是在桌面，工具转换完成后的plt文件也是在桌面

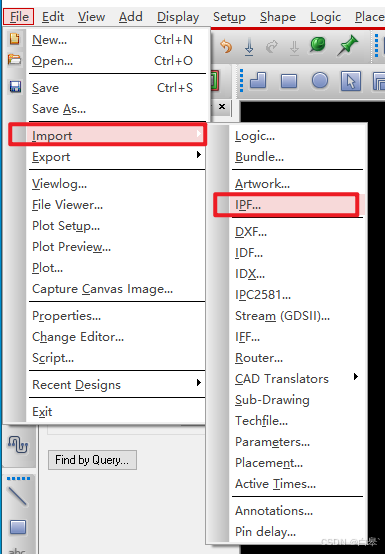

5）在Allegro中菜单栏选择"File"→"Impore"→"IPF"，将plt文件导入进来，如下图

6）导入进来后如下图，一般导入进来的图形是在PCB的Manufacturing层（Class），但通常我们需要将丝印放在Board Geometry层

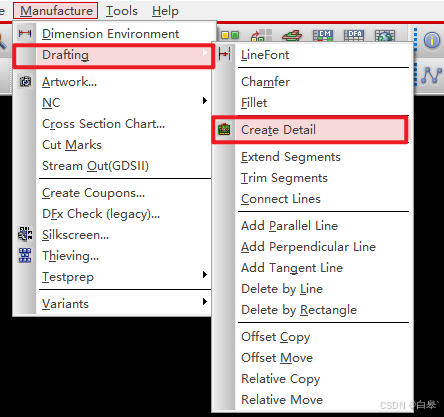

7）当大小不合适需要改变大小时，可以通过Create Detail功能来改变大小及你需要更换的层，如下图，菜单栏选择“Manufacture”→“Drafting”→“Create Detail”

8）在Option中选择你需要转换的层以及需要变换图像大小的倍数（Scaling factor填0.5即为0.5倍），如下图

9）变换完成后如下图

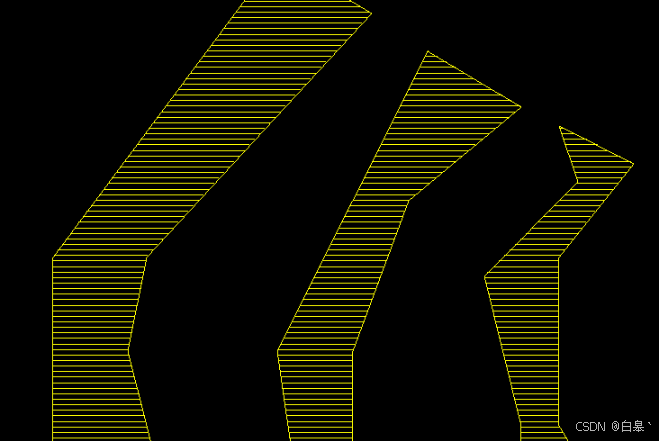

通过这种方式所制作出来的图形或者中文字体是由多段线段组成的，图形放大后查看如下图

2.3：利用R2V工具制作丝印

[
使用工具：Allegro 16.6、R2V
典型应用场景：LOGO图形、中文字体、反白丝印
]

此处以logo制作为例展示：

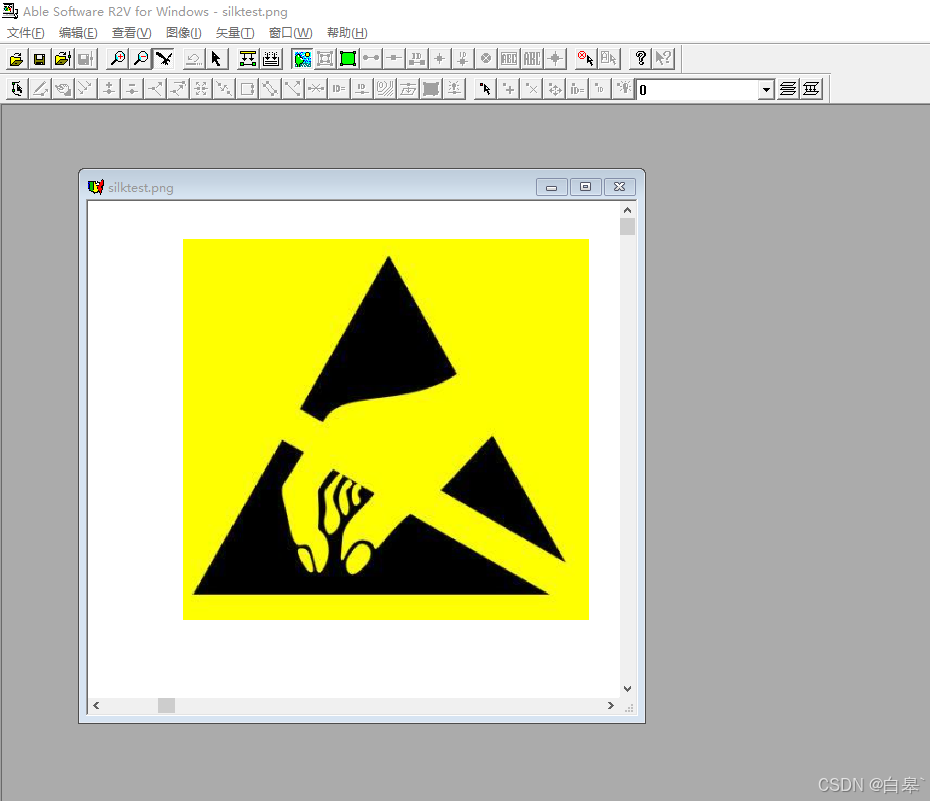

1）将需要的图形文件（jpg或者png等格式文件即可）在R2V中打开，如下图

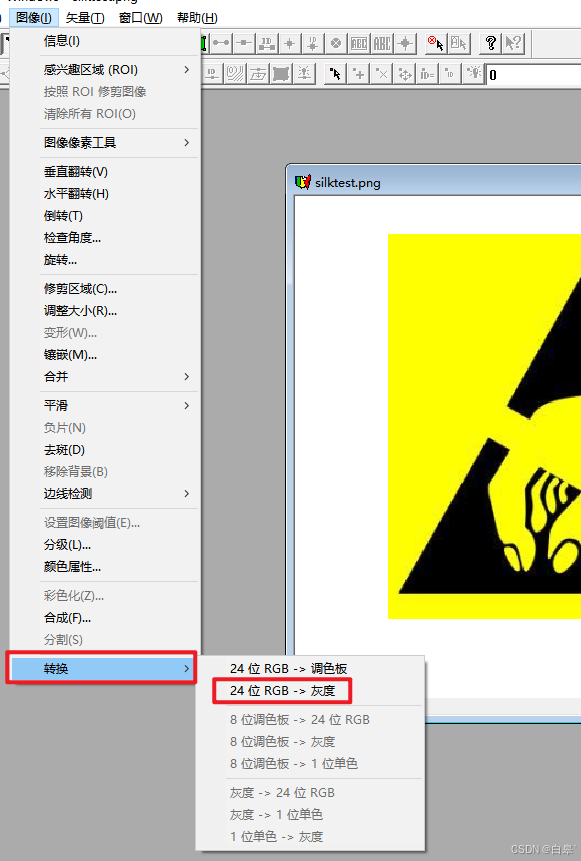

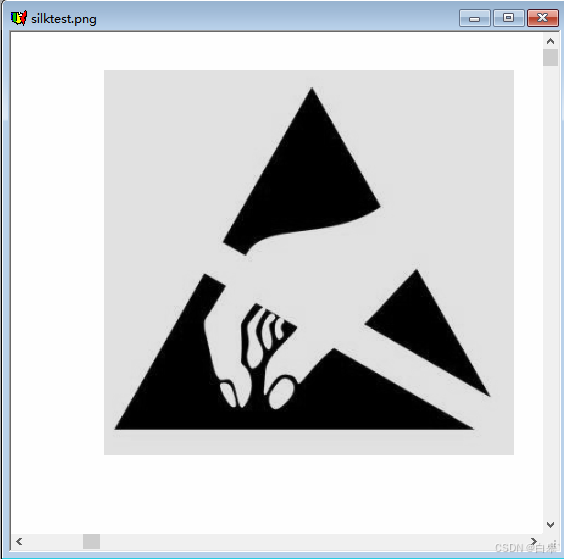

2）菜单栏选择“图像”→“转换”→“24位RGB->灰度”，将图像转换成灰度图，如下图1，接着就会得到下图2的图像

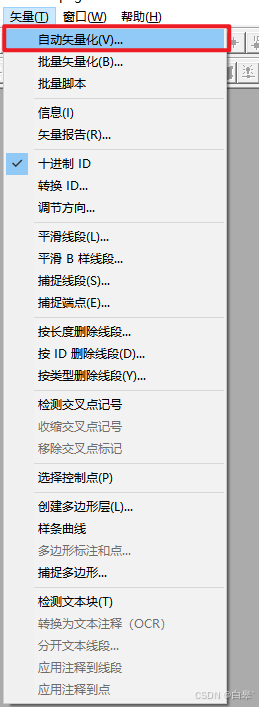

3）菜单栏选择“矢量”→“自动矢量化”，如下图。这一步是为了扫描出图形的边界，进而绘制出一个边界图形（即图形里面是空心的，不是填充的）

4）在下方弹出的窗口中选择“CAD图形”和“边界线”，点击开始，如下图

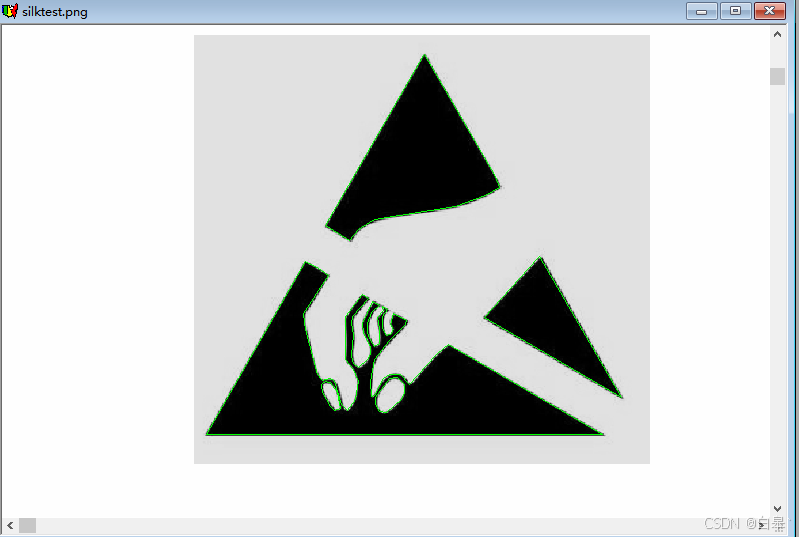

5）此时可以看到图像的边界处有绿色的线描绘出来，即扫描出来的边界

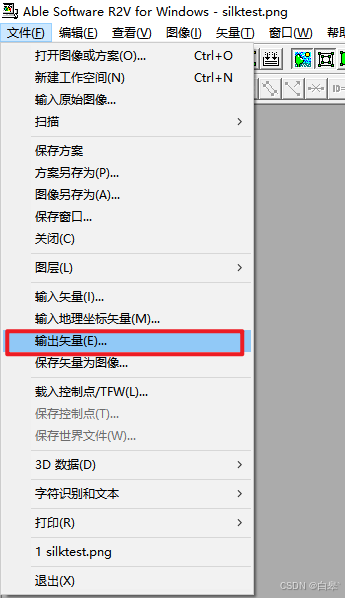

6）随后输出该图像文件，菜单栏点击“文件”→“输出矢量”，如下图

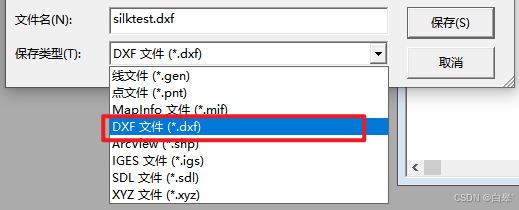

7）将扫描所得的图像保存为dxf格式文件

8）dxf打开后可以看到如下图这样的效果，仅保留了图形的边界

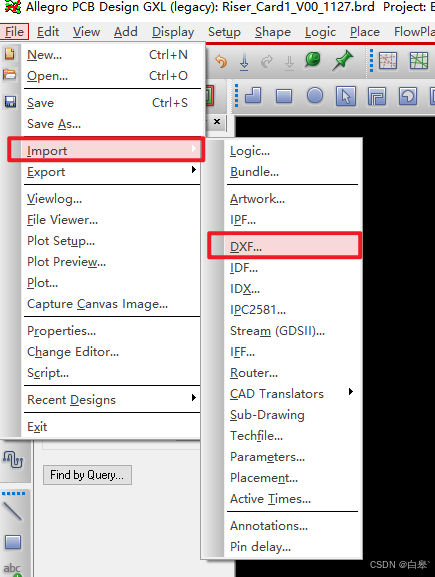

9）在Allegro中导入该dxf文件，菜单栏选择“File”→“Import”→“DXF”，如下图

10）在弹出的“DXF In”窗口中按下图步骤选择，此窗口需要注意的地方有两点：
（1）是“DXF units”单位选择一般是“MILS”或者“MM”，前者导进来图像比较小，后者导进来的图像比较大，看需要吧（一般刚导进来的大小是不合适的，毕竟前期制作图形文件也不好控制大小，大多数时候还是导进来后按倍数调整一下就好了）
（2）是重点，要把“Incremental addition”（增量添加）选项勾上！！！，如果不勾的话，导进来之后，PCB文件除了你导进来的这个图形，其他东西都会清空消失！！

11）上一步图片的第4步点开“Edit/View layers…”后弹出来的窗口，再按下图步骤执行。执行完后点击“OK”。
步骤解释：
1：选中dxf所有层（制作的图形比较简单所以只有1层）
2：选择所需要导进PCB的哪一层Class
3：在2所选的Class下创建新的subclass（导入的图形就在你建的new subclass里），当然，如果不需要新建subclass的话，直接在“Subclass”下拉框里选择你要导入的地方也行
4：将你所选择的Class与Subclass全部定位到上方表格中，表格所显示的就是最终会导入进PCB的地方

12）都选择完后，点击“Import”，随即绘制的图形便导入PCB中了

13）导入进来后如下图，由于我上面单位选的是“MM”，所以可以看到导进来的图形比较大，不过也与本身制作图形时就做的比较大也有关系。所以接下来就是调整图形的大小

14）还是一样通过Create Detail功能来调整图形大小，菜单栏选择“Manufacture”→“Drafting”→“Create Detail”，如下图

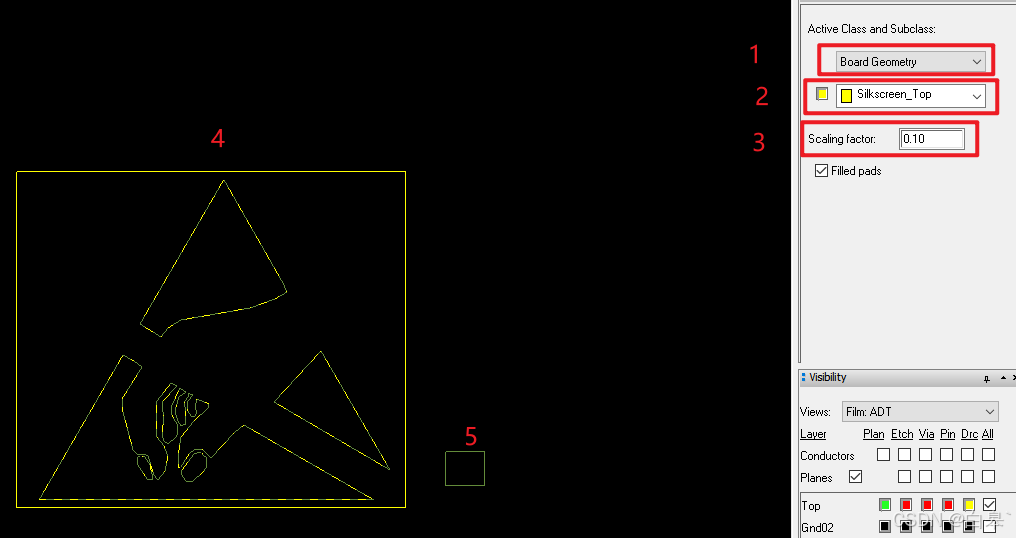

15）选择需要变换的层以及倍数大小，框选图形，如下图

16）按照0.1倍缩小后的图形如下图所示

此时的图形还只是边缘扫描的线条，并没有被填充。即这个丝印放在allegro里是不完整的，如果以此打板出来是看不到任何东西的，所以需要对图形进行填充。（可采取变换为铜皮的形式进行填充）

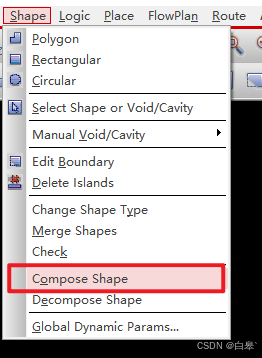

17）菜单栏选择“Shape”→“Compose Shape”，如下图

18）在“Option”中选择所需要转换的class，如下图

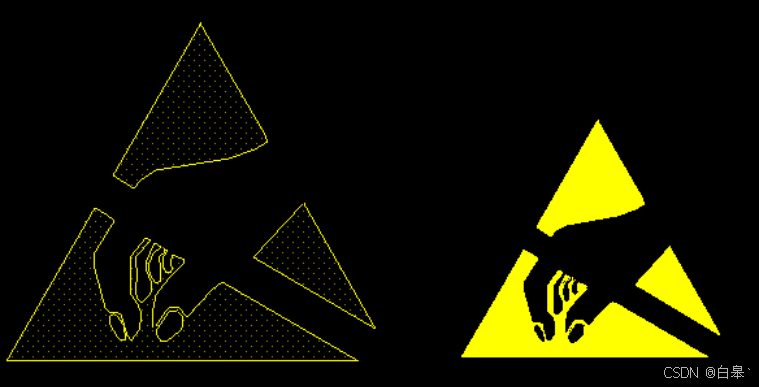

19）框选需要变为铜皮的图形，便制作完成了，如下图，图形边界内部被铜皮填充。

需要注意的是，如果已经变成铜皮的丝印，再通过Create Detai功能去调整图形的大小的话，图形就会变成由多段线条组成的图形，如下图1图2所示。（如果是更喜欢这种效果的人，可以先进行第17-19步变为铜皮后，再进行第14-16步改变大小）

通过R2V工具制作成dxf文件这种方法也可以制作中文字体，最后导进PCB就是下图这种效果。（此处字体为华文中宋字体，制作时可以根据需要更换别的字体）

END.
