因果图法测试知识回顾
实例分析
产品说明书：有一个处理单价为1元5角钱的盒装饮料的自动售货机软件。若投入1元5角硬币，按下“可乐”、“雪碧”、或“红茶”按钮，相应的饮料就送出来。若投入的是2元硬币，在送出饮料的同时退还5角硬币。

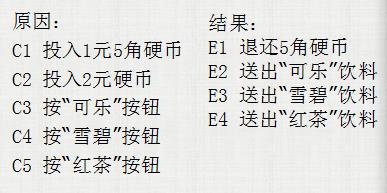

（1）确定需求中的原因与结果
（2）确定原因与结果 的逻辑关系
C1 与 C2 需要一个中间结果Cm1, C3、C4、C5 需要一个中间结果Cm2.
（3）确定因果图中的约束
C1 与 C2 是或的关系, C3、C4、C5 是或的关系。
（4）画出因果图并转化为决策表

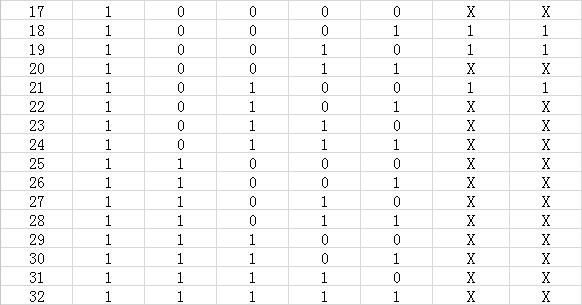

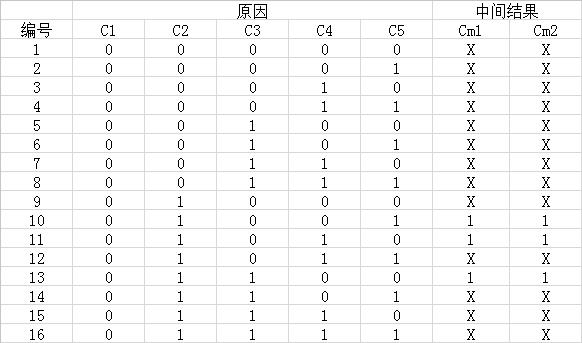

决策表
将原因C1、C2、C3、C4、C5按二进制由小到大分别取值，并分析中间结果的成立与否，进而得出下面的简化版（即中间结果Cm1、Cm2成立的情况）

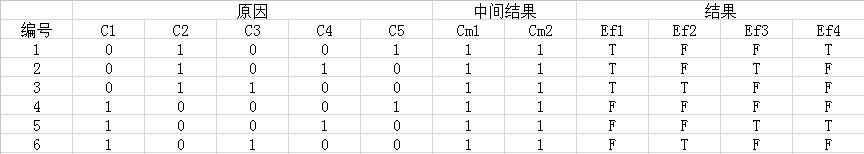

简化版

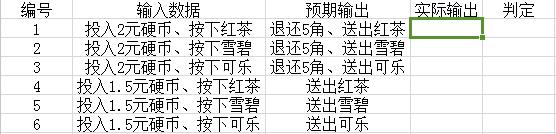

（5）根据决策表设计测试用例
