华为AP与AC-web的直连式配置（最简单最详细）

mogexiuluo

2426人浏览 · 2025-04-09 11:10:18

mogexiuluo · 2025-04-09 11:10:18 发布

案例1-AC 与AP配置

一、配置直连二层组网

业务需求

企业用户通过WLAN接入网络，以满足移动办公的最基本需求。且在覆盖区域内移动发生漫游时，不影响用户的业务使用。

组网需求

AC组网方式：直连二层组网。
DHCP部署方式：AC作为DHCP服务器为AP和STA分配IP地址。
业务数据转发方式：直接转发。

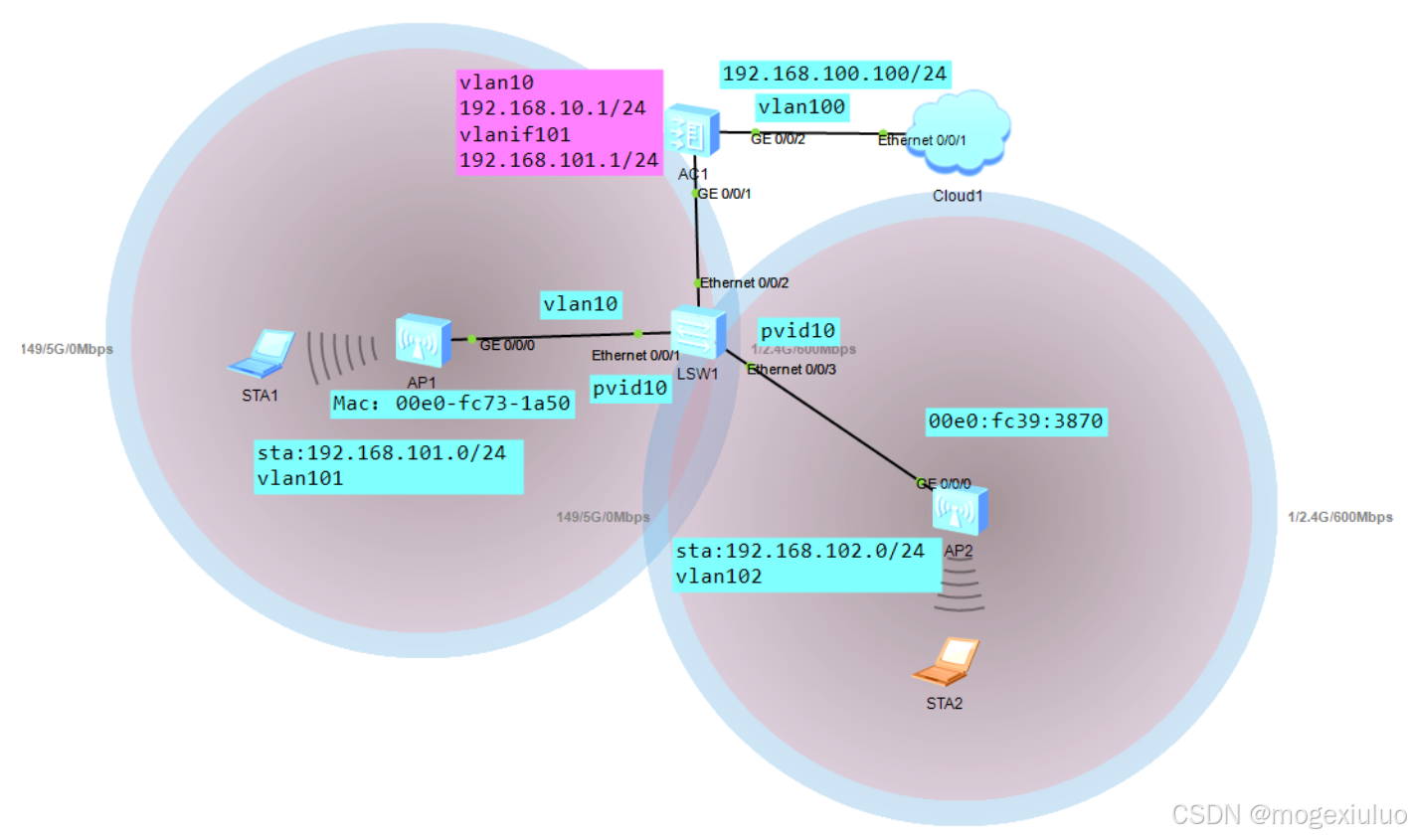

配置直连二层组网直接转发示例组网图

在这里插入图片描述

数据规划

AC数据规划表

配置项	数据
AP管理VLAN	VLAN10 192.168.10.1
STA业务VLAN	VLAN101 192.168.101.1
DHCP服务器	AC作为DHCP服务器为AP和STA分配IP地址
AP的IP地址池	192.168.10.2-192.168.10.254/24
STA的IP地址池	192.168.101.2～192.168.101.254/24
AC的源接口IP地址	VLANIF10：192.168.10.1/24
AP组	\- 名称：ap-group1 \- 引用模板：VAP模板wlan-net、域管理模板default
域管理模板	\- 名称：default \- 国家码：中国
SSID模板	\- 名称：caiwu \- SSID名称：caiwu-wifi
安全模板	\- 名称：wlan-net \- 安全策略：WPA-WPA2+PSK+AES \- 密码：admin.123

配置思路

采用如下的思路进行WLAN配置：

配置AP、AC和周边网络设备之间实现网络互通。
使用配置向导，配置AC系统参数。
使用配置向导，配置AP在AC上线。
使用配置向导在AC上配置WLAN相关业务。
业务下发至AP，用户完成业务验证。

配置步骤

<Huawei>sys
[Huawei]sys SW1
[SW1]vlan batch 10 101 100
[SW1]int e0/0/1
[SW1-Ethernet0/0/1]port link-type trunk
[SW1-Ethernet0/0/1]port trunk pvid vlan 10
[SW1-Ethernet0/0/1]port trunk allow-pass vlan all
[SW1-Ethernet0/0/1]int e0/0/2
[SW1-Ethernet0/0/2]port link-type trunk
[SW1-Ethernet0/0/2]port trunk allow-pass vlan all

[AC6605]sysname AC
[AC]vlan batch 10 100 101
[AC]int g0/0/1
[AC-GigabitEthernet0/0/1]port link-type  trunk
[AC-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[AC-GigabitEthernet0/0/1]int g0/0/2
[AC-GigabitEthernet0/0/2]port link-type access
[AC-GigabitEthernet0/0/2]port default vlan 100

[AC]int vlanif100
[AC-Vlanif100]ip add 192.168.100.100 24

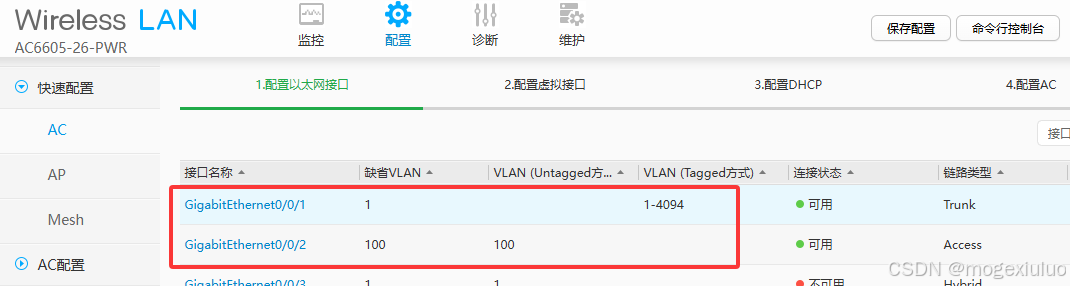

在这里插入图片描述

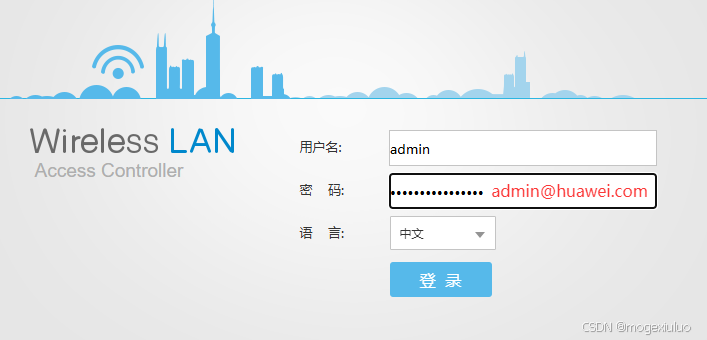

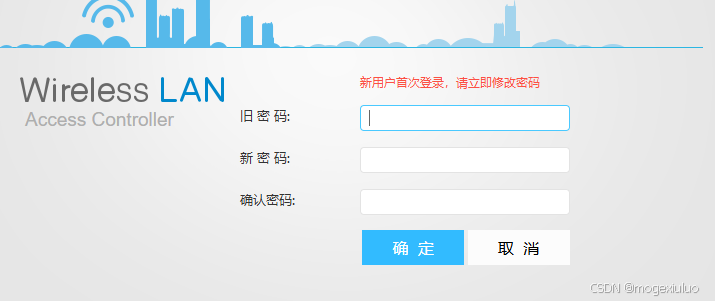

浏览器访问：https://192.168.100.100/view/login.html

在这里插入图片描述

配置 AP相关信息

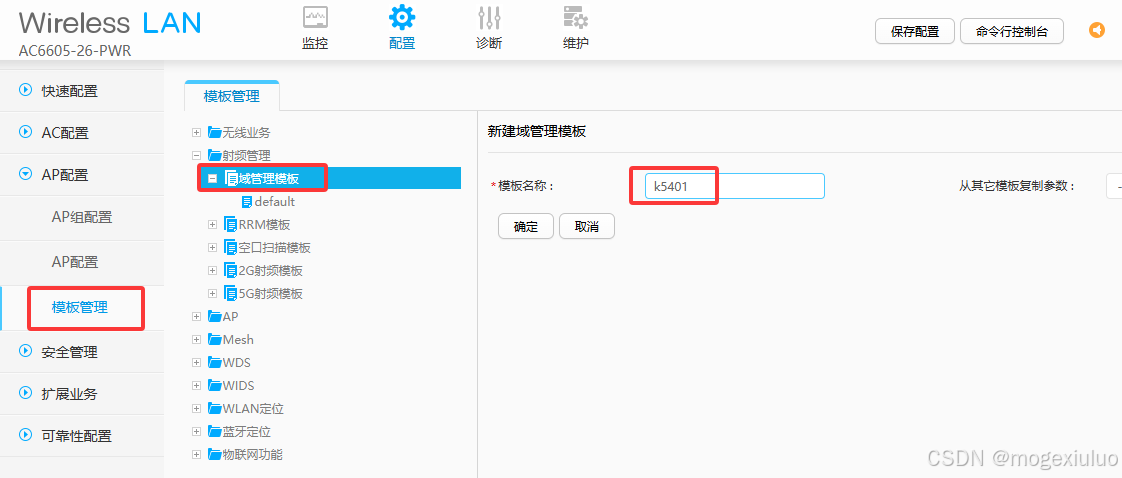

1、创建域管理模板

在这里插入图片描述

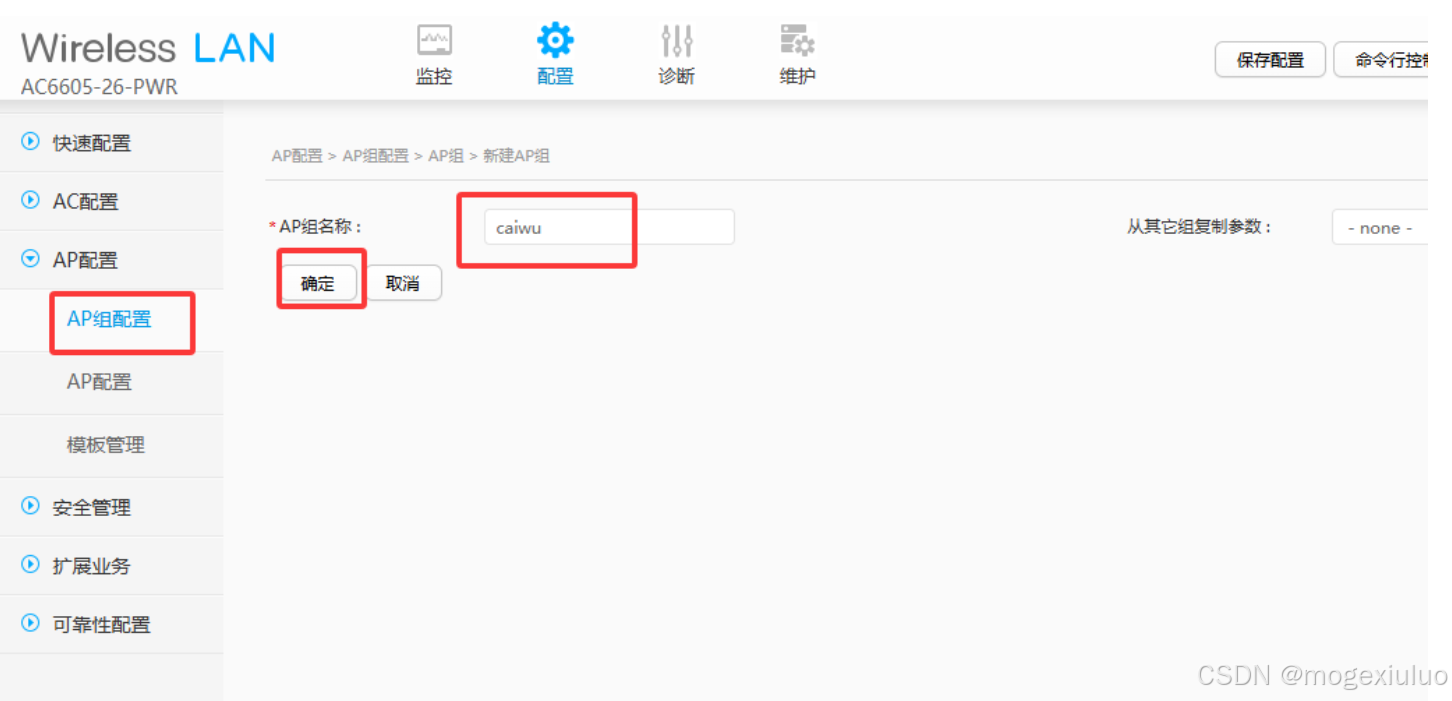

2、创建AP组

在这里插入图片描述

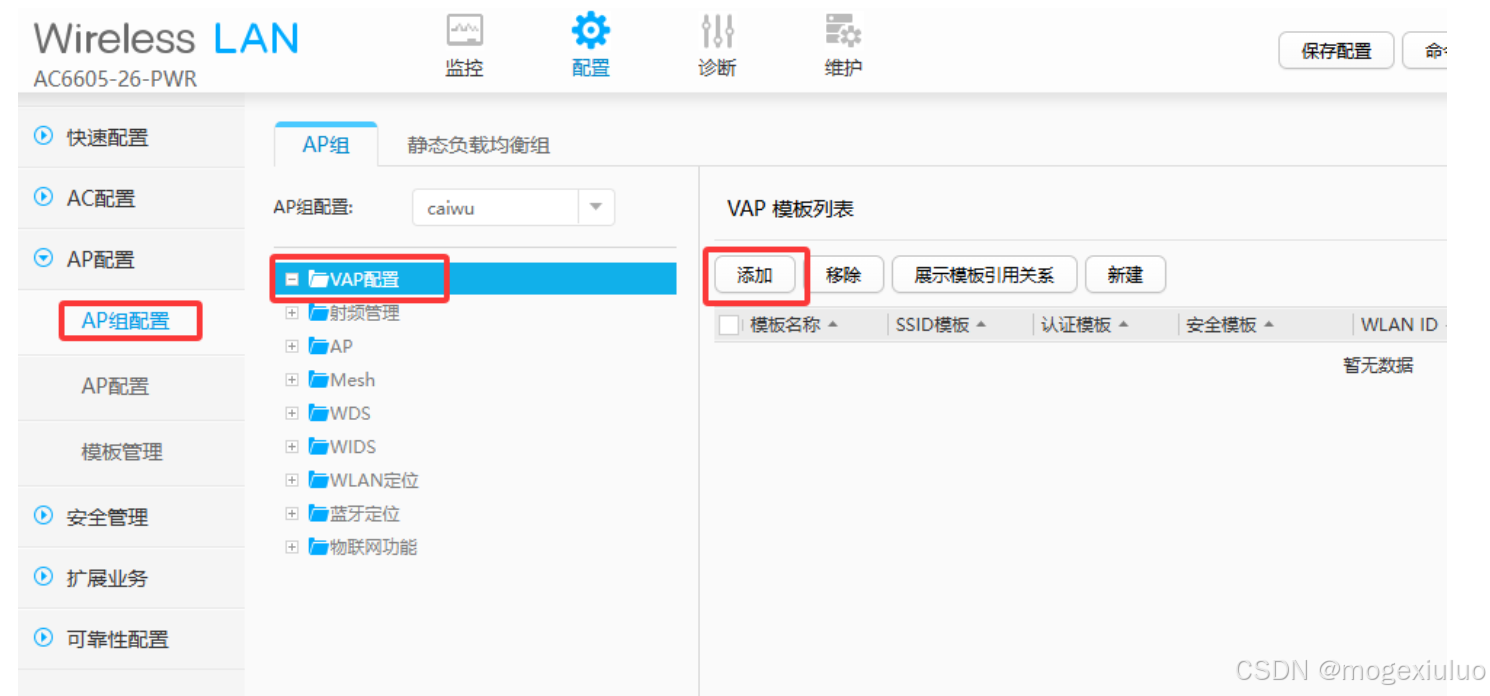

3、ap组添加VAP

在这里插入图片描述

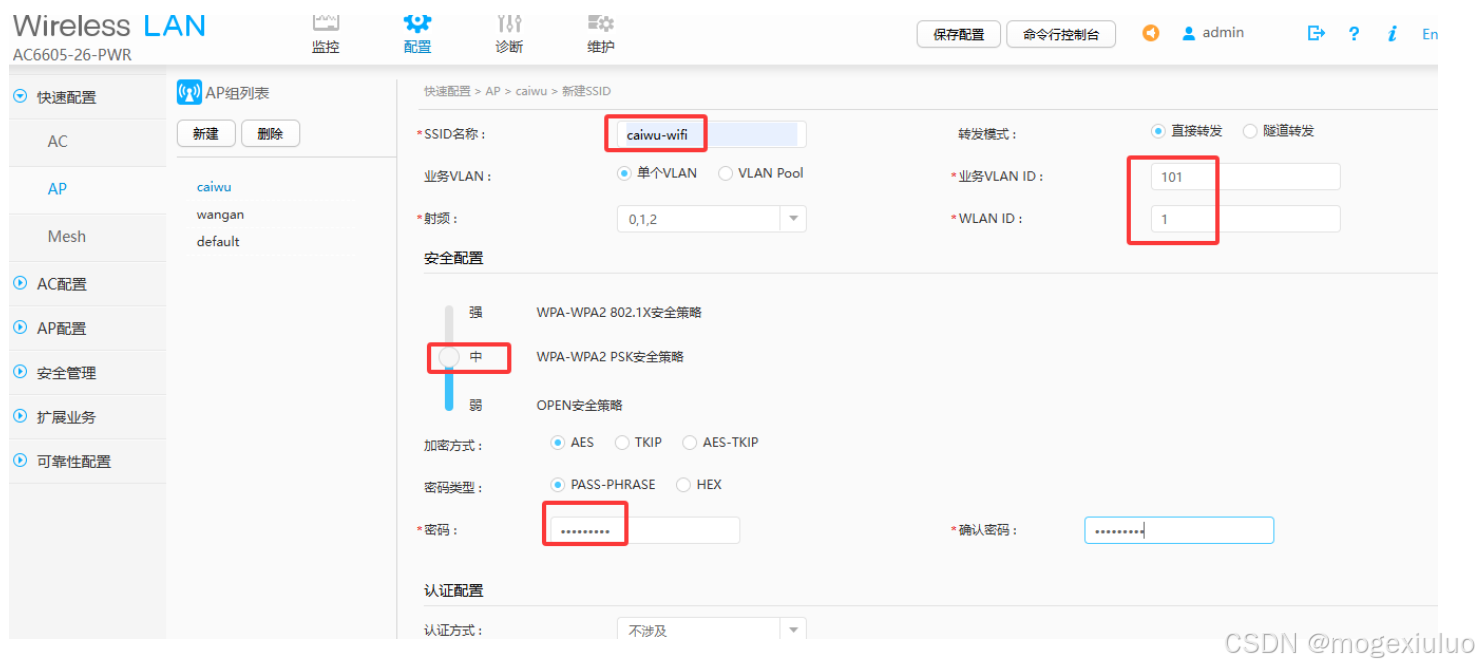

4、创建SSID配置文件-定义无线网络名称

在这里插入图片描述

5、创建安全配置-定义无线网络的安全策略、加密方式

在这里插入图片描述

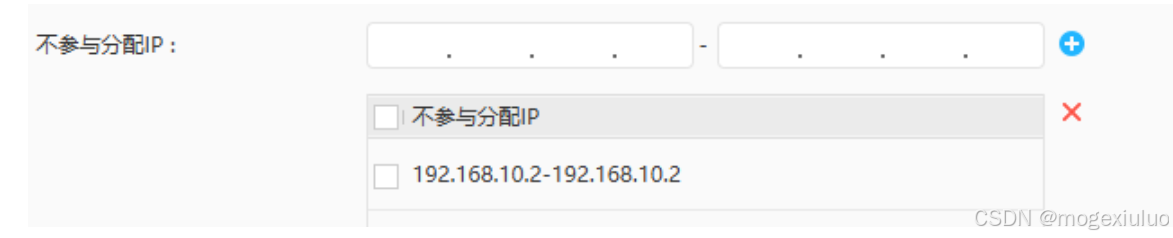

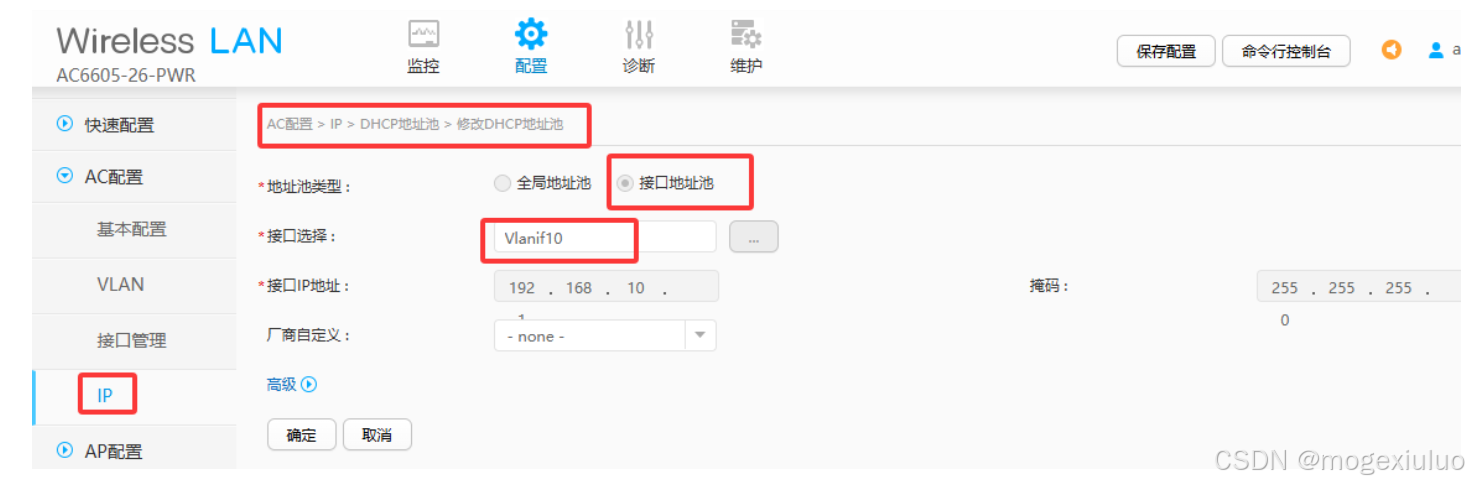

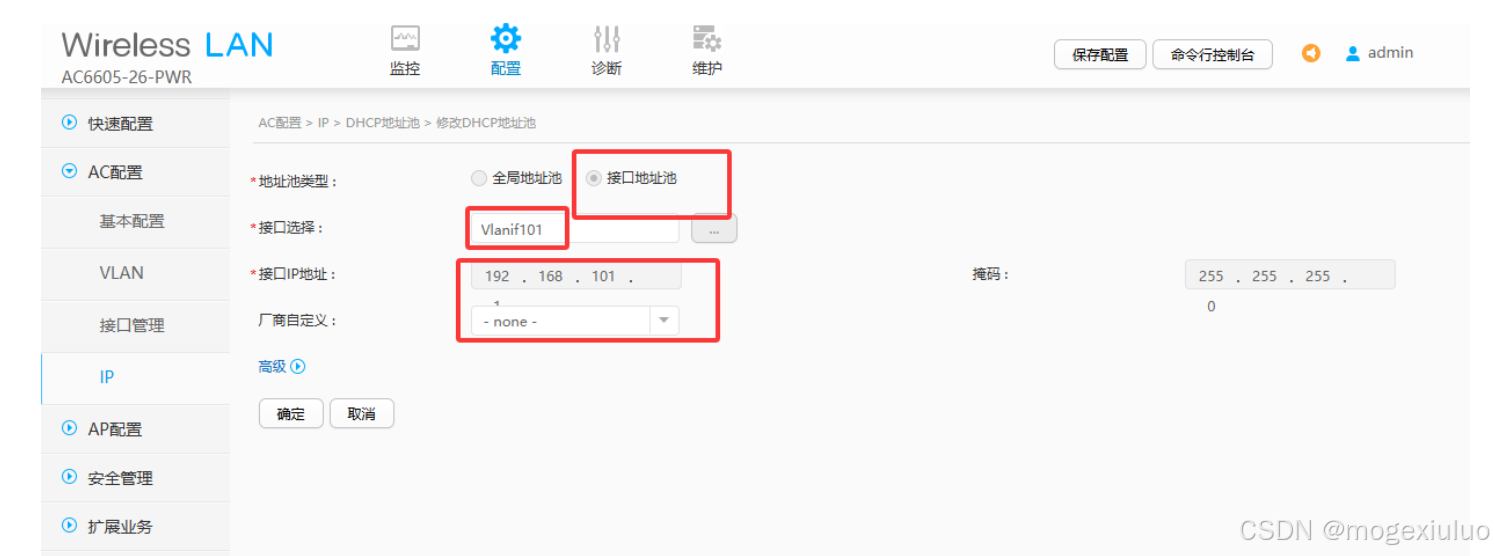

6、创建地址池vlan

在这里插入图片描述

二、添加一个AP

在这里插入图片描述

sta: vlan102 192.168.102.0/24

AC: vlanif102 192.168.10.2/24

SW1的e0/0/3口配置：

port  link-type trunk
port trunk pvid vlan 10
port trunk allow-pass vlan all

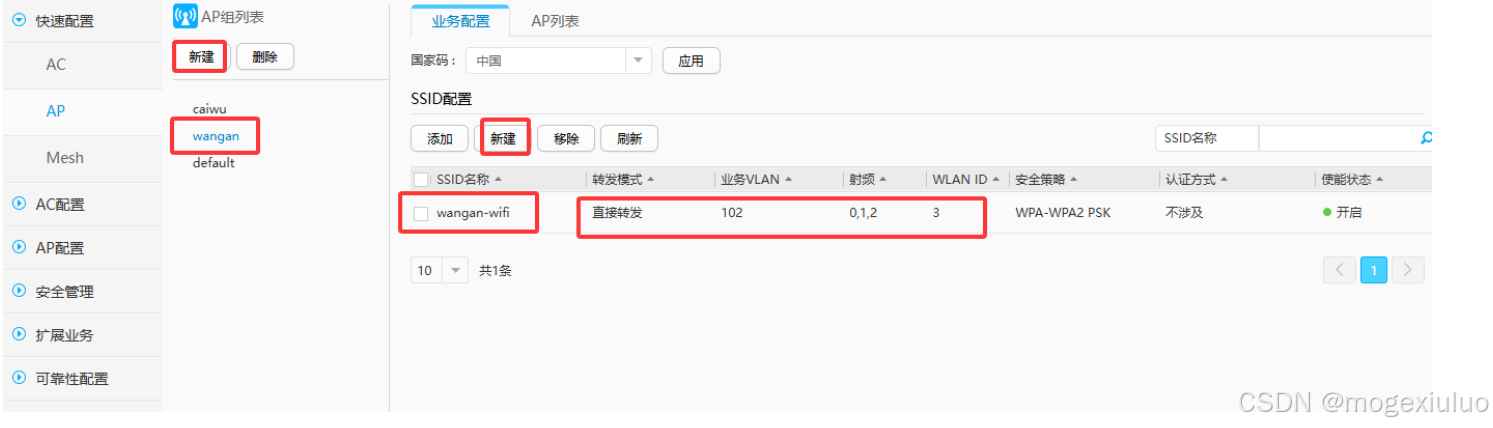

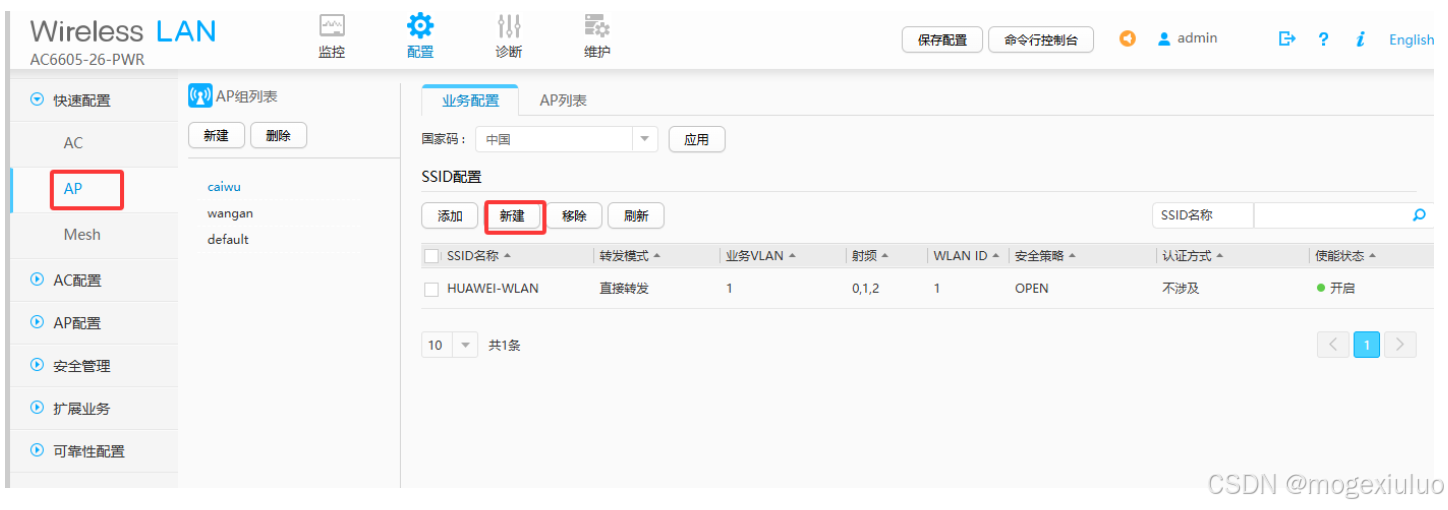

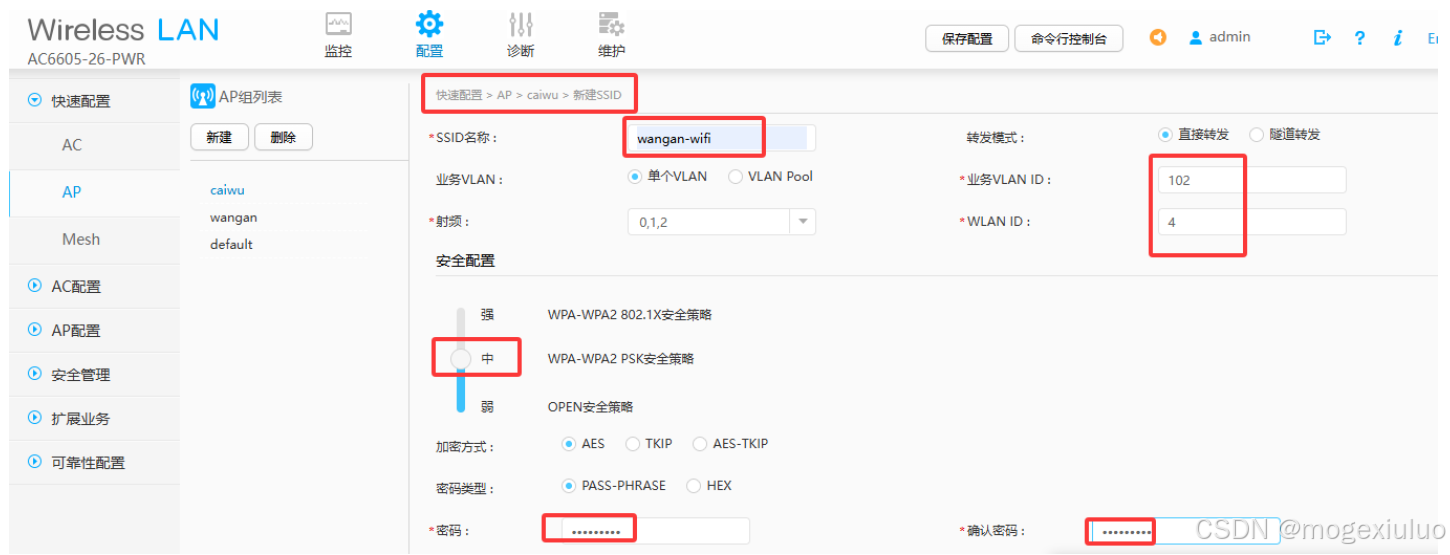

1、添加AP组及ssid

在这里插入图片描述

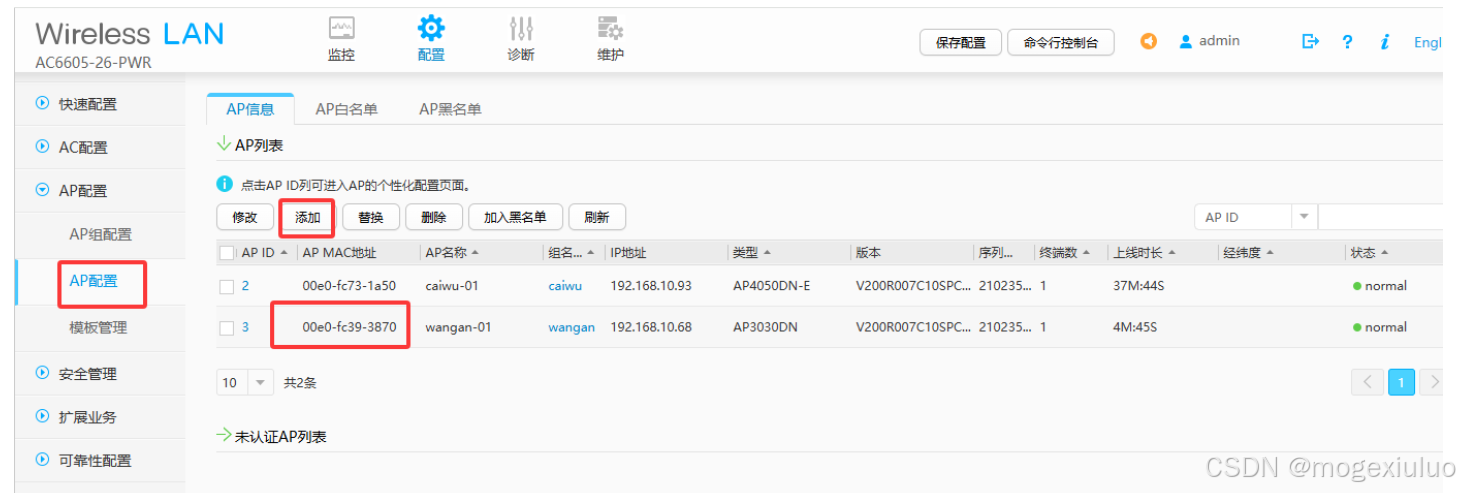

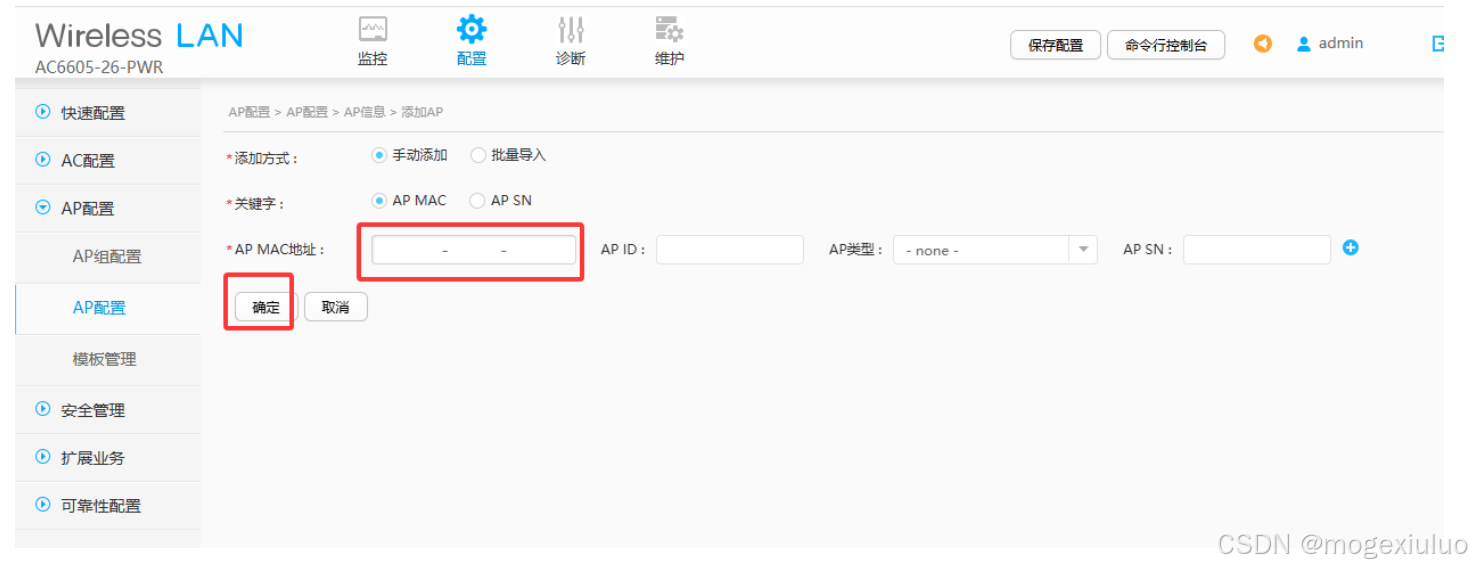

2、添加AP

在这里插入图片描述

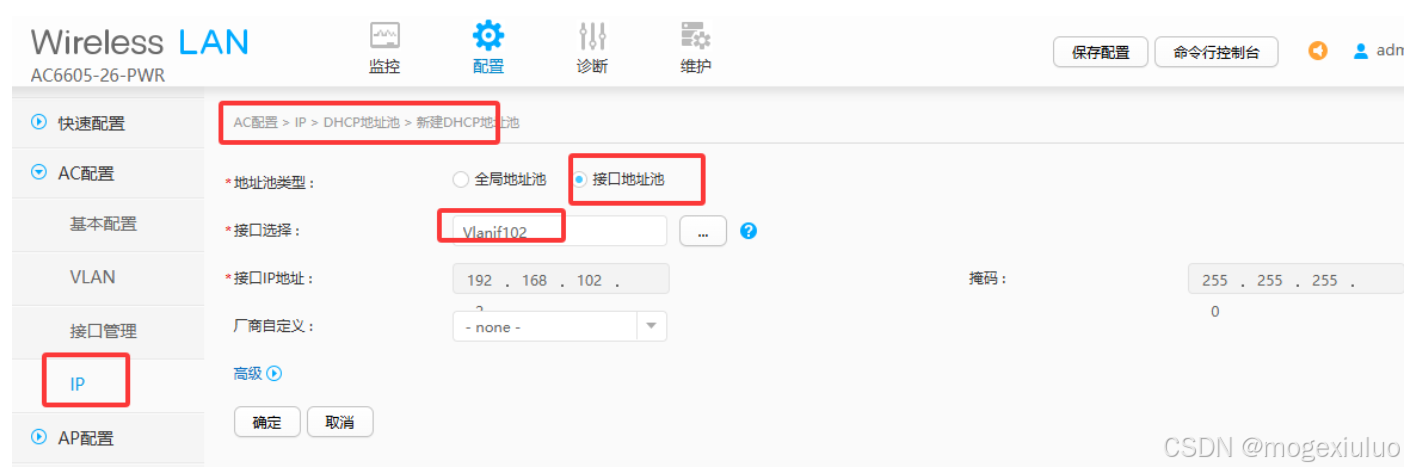

3、创建vlan地址池

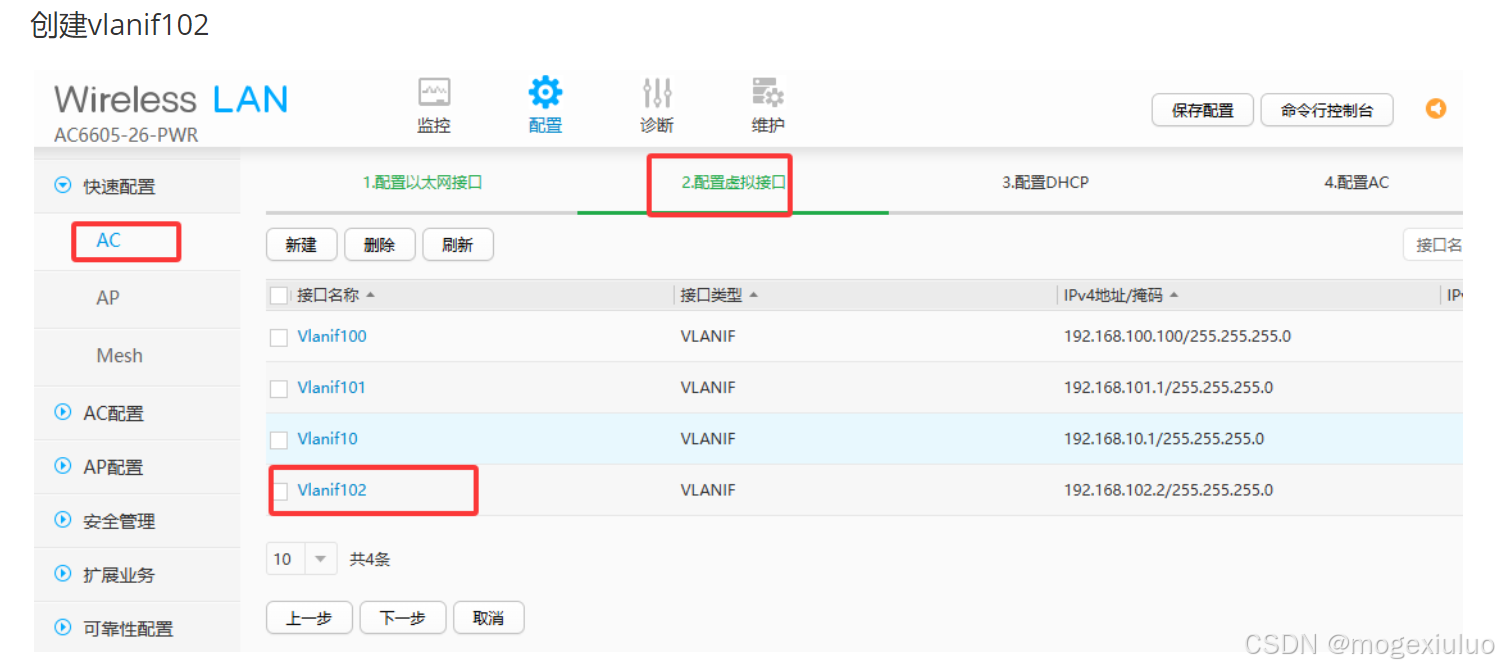

创建vlanif102

在这里插入图片描述

4、无线设备获取网络参数

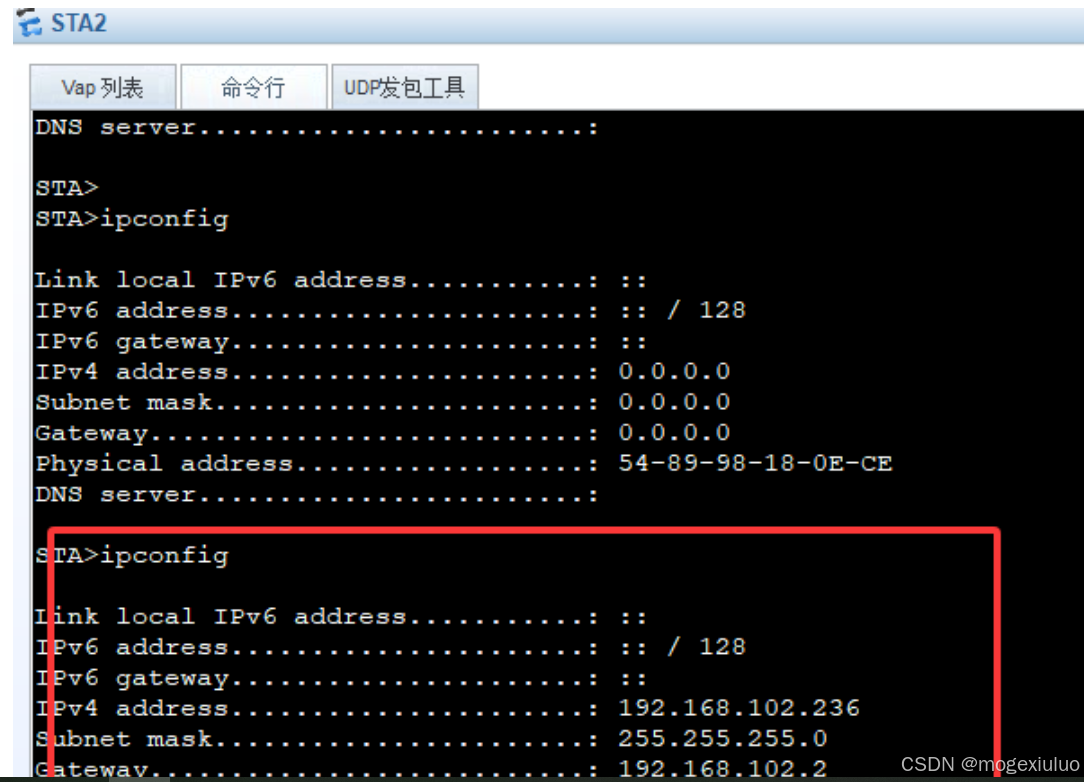

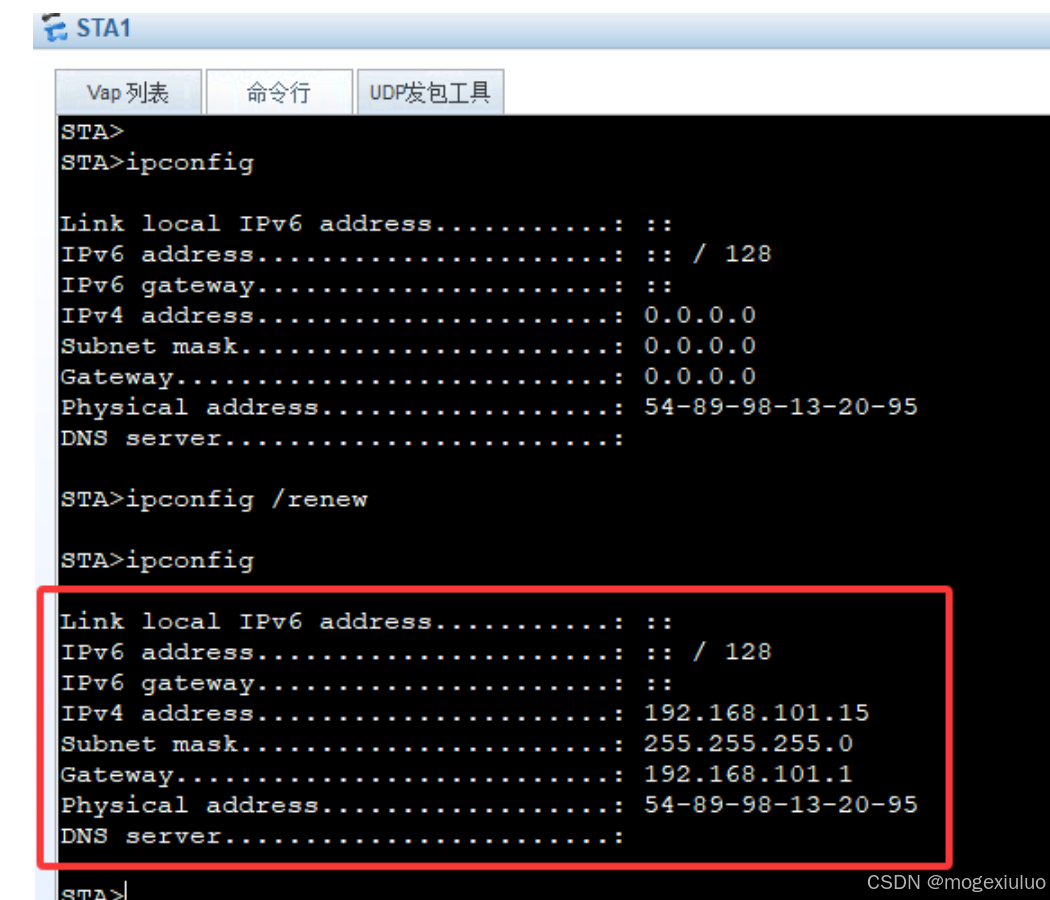

在这里插入图片描述
