本文将给出YOLO各版本（YOLOv5、YOLOv6、YOLOv7、YOLOv8、YOLOv9、YOLOv10、YOLOv11、YOLOv12）网络结构图的绘制方法及图。本文所展示均为YOLO各模型n或s相对轻量的网络结构，部分为通用。

本文分别展示各模型yaml网络结构，再分别给出结构图样式。

一、YOLOv5

# YOLOv5 v6.0 backbone
backbone:
  # [from, number, module, args]
  [
    [-1, 1, Conv, [64, 6, 2, 2]], # 0-P1/2
    [-1, 1, Conv, [128, 3, 2]], # 1-P2/4
    [-1, 3, C3, [128]],
    [-1, 1, Conv, [256, 3, 2]], # 3-P3/8
    [-1, 6, C3, [256]],
    [-1, 1, Conv, [512, 3, 2]], # 5-P4/16
    [-1, 9, C3, [512]],
    [-1, 1, Conv, [1024, 3, 2]], # 7-P5/32
    [-1, 3, C3, [1024]],
    [-1, 1, SPPF, [1024, 5]], # 9
  ]
# YOLOv5 v6.0 head
head: [
    [-1, 1, Conv, [512, 1, 1]],
    [-1, 1, nn.Upsample, [None, 2, "nearest"]],
    [[-1, 6], 1, Concat, [1]], # cat backbone P4
    [-1, 3, C3, [512, False]], # 13
    [-1, 1, Conv, [256, 1, 1]],
    [-1, 1, nn.Upsample, [None, 2, "nearest"]],
    [[-1, 4], 1, Concat, [1]], # cat backbone P3
    [-1, 3, C3, [256, False]], # 17 (P3/8-small)
    [-1, 1, Conv, [256, 3, 2]],
    [[-1, 14], 1, Concat, [1]], # cat head P4
    [-1, 3, C3, [512, False]], # 20 (P4/16-medium)
    [-1, 1, Conv, [512, 3, 2]],
    [[-1, 10], 1, Concat, [1]], # cat head P5
    [-1, 3, C3, [1024, False]], # 23 (P5/32-large)
    [[17, 20, 23], 1, Detect, [nc, anchors]], # Detect(P3, P4, P5)
  ]

官方架构图

二、YOLOv6

三、YOLOv7

# yolov7 backbone
backbone:
  # [from, number, module, args]
  [[-1, 1, Conv, [32, 3, 1]],  # 0
   [-1, 1, Conv, [64, 3, 2]],  # 1-P1/2
   [-1, 1, Conv, [64, 3, 1]],
   [-1, 1, Conv, [128, 3, 2]],  # 3-P2/4
   [-1, 1, Conv, [64, 1, 1]],
   [-2, 1, Conv, [64, 1, 1]],
   [-1, 1, Conv, [64, 3, 1]],
   [-1, 1, Conv, [64, 3, 1]],
   [-1, 1, Conv, [64, 3, 1]],
   [-1, 1, Conv, [64, 3, 1]],
   [[-1, -3, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [256, 1, 1]],  # 11
   [-1, 1, MP, []],
   [-1, 1, Conv, [128, 1, 1]],
   [-3, 1, Conv, [128, 1, 1]],
   [-1, 1, Conv, [128, 3, 2]],
   [[-1, -3], 1, Concat, [1]],  # 16-P3/8
   [-1, 1, Conv, [128, 1, 1]],
   [-2, 1, Conv, [128, 1, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [[-1, -3, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [512, 1, 1]],  # 24
   [-1, 1, MP, []],
   [-1, 1, Conv, [256, 1, 1]],
   [-3, 1, Conv, [256, 1, 1]],
   [-1, 1, Conv, [256, 3, 2]],
   [[-1, -3], 1, Concat, [1]],  # 29-P4/16
   [-1, 1, Conv, [256, 1, 1]],
   [-2, 1, Conv, [256, 1, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [[-1, -3, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [1024, 1, 1]],  # 37
   [-1, 1, MP, []],
   [-1, 1, Conv, [512, 1, 1]],
   [-3, 1, Conv, [512, 1, 1]],
   [-1, 1, Conv, [512, 3, 2]],
   [[-1, -3], 1, Concat, [1]],  # 42-P5/32
   [-1, 1, Conv, [256, 1, 1]],
   [-2, 1, Conv, [256, 1, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [[-1, -3, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [1024, 1, 1]],  # 50
  ]
# yolov7 head
head:
  [[-1, 1, SPPCSPC, [512]], # 51
   [-1, 1, Conv, [256, 1, 1]],
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [37, 1, Conv, [256, 1, 1]], # route backbone P4
   [[-1, -2], 1, Concat, [1]],
   [-1, 1, Conv, [256, 1, 1]],
   [-2, 1, Conv, [256, 1, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [[-1, -2, -3, -4, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [256, 1, 1]], # 63
   [-1, 1, Conv, [128, 1, 1]],
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [24, 1, Conv, [128, 1, 1]], # route backbone P3
   [[-1, -2], 1, Concat, [1]],
   [-1, 1, Conv, [128, 1, 1]],
   [-2, 1, Conv, [128, 1, 1]],
   [-1, 1, Conv, [64, 3, 1]],
   [-1, 1, Conv, [64, 3, 1]],
   [-1, 1, Conv, [64, 3, 1]],
   [-1, 1, Conv, [64, 3, 1]],
   [[-1, -2, -3, -4, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [128, 1, 1]], # 75
   [-1, 1, MP, []],
   [-1, 1, Conv, [128, 1, 1]],
   [-3, 1, Conv, [128, 1, 1]],
   [-1, 1, Conv, [128, 3, 2]],
   [[-1, -3, 63], 1, Concat, [1]],
   [-1, 1, Conv, [256, 1, 1]],
   [-2, 1, Conv, [256, 1, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [[-1, -2, -3, -4, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [256, 1, 1]], # 88
   [-1, 1, MP, []],
   [-1, 1, Conv, [256, 1, 1]],
   [-3, 1, Conv, [256, 1, 1]],
   [-1, 1, Conv, [256, 3, 2]],
   [[-1, -3, 51], 1, Concat, [1]],
   [-1, 1, Conv, [512, 1, 1]],
   [-2, 1, Conv, [512, 1, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [[-1, -2, -3, -4, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [512, 1, 1]], # 101
   [75, 1, RepConv, [256, 3, 1]],
   [88, 1, RepConv, [512, 3, 1]],
   [101, 1, RepConv, [1024, 3, 1]],
   [[102,103,104], 1, IDetect, [nc, anchors]],   # Detect(P3, P4, P5)
  ]

四、YOLOv8

# Ultralytics YOLO 🚀, AGPL-3.0 license
# YOLOv8 object detection model with P3-P5 outputs. For Usage examples see https://docs.ultralytics.com/tasks/detect

# Parameters
nc: 80  # 类别数目，nc代表"number of classes"，即模型用于检测的对象类别总数。
scales: # 模型复合缩放常数，例如 'model=yolov8n.yaml' 将调用带有 'n' 缩放的 yolov8.yaml
  # [depth, width, max_channels]
  n: [0.33, 0.25, 1024]  # YOLOv8n概览：225层, 3157200参数, 3157184梯度, 8.9 GFLOPs
  s: [0.33, 0.50, 1024]  # YOLOv8s概览：225层, 11166560参数, 11166544梯度, 28.8 GFLOPs
  m: [0.67, 0.75, 768]   # YOLOv8m概览：295层, 25902640参数, 25902624梯度, 79.3 GFLOPs
  l: [1.00, 1.00, 512]   # YOLOv8l概览：365层, 43691520参数, 43691504梯度, 165.7 GFLOPs
  x: [1.00, 1.25, 512]   # YOLOv8x概览：365层, 68229648参数, 68229632梯度, 258.5 GFLOPs

# YOLOv8.0n backbone 骨干层
backbone:
  # [from, repeats, module, args]
  - [-1, 1, Conv, [64, 3, 2]]  # 0-P1/2 第0层，-1代表将上层的输入作为本层的输入。第0层的输入是640*640*3的图像。Conv代表卷积层，相应的参数：64代表输出通道数，3代表卷积核大小k，2代表stride步长。
  - [-1, 1, Conv, [128, 3, 2]]  # 1-P2/4 第1层，本层和上一层是一样的操作（128代表输出通道数，3代表卷积核大小k，2代表stride步长）
  - [-1, 3, C2f, [128, True]] # 第2层，本层是C2f模块，3代表本层重复3次。128代表输出通道数，True表示Bottleneck有shortcut。
  - [-1, 1, Conv, [256, 3, 2]]  # 3-P3/8 第3层，进行卷积操作（256代表输出通道数，3代表卷积核大小k，2代表stride步长），输出特征图尺寸为80*80*256（卷积的参数都没变，所以都是长宽变成原来的1/2，和之前一样），特征图的长宽已经变成输入图像的1/8。
  - [-1, 6, C2f, [256, True]] # 第4层，本层是C2f模块，可以参考第2层的讲解。6代表本层重复6次。256代表输出通道数，True表示Bottleneck有shortcut。经过这层之后，特征图尺寸依旧是80*80*256。
  - [-1, 1, Conv, [512, 3, 2]]  # 5-P4/16 第5层，进行卷积操作（512代表输出通道数，3代表卷积核大小k，2代表stride步长），输出特征图尺寸为40*40*512（卷积的参数都没变，所以都是长宽变成原来的1/2，和之前一样），特征图的长宽已经变成输入图像的1/16。
  - [-1, 6, C2f, [512, True]] # 第6层，本层是C2f模块，可以参考第2层的讲解。6代表本层重复6次。512代表输出通道数，True表示Bottleneck有shortcut。经过这层之后，特征图尺寸依旧是40*40*512。
  - [-1, 1, Conv, [1024, 3, 2]]  # 7-P5/32 第7层，进行卷积操作（1024代表输出通道数，3代表卷积核大小k，2代表stride步长），输出特征图尺寸为20*20*1024（卷积的参数都没变，所以都是长宽变成原来的1/2，和之前一样），特征图的长宽已经变成输入图像的1/32。
  - [-1, 3, C2f, [1024, True]] #第8层，本层是C2f模块，可以参考第2层的讲解。3代表本层重复3次。1024代表输出通道数，True表示Bottleneck有shortcut。经过这层之后，特征图尺寸依旧是20*20*1024。
  - [-1, 1, SPPF, [1024, 5]]  # 9 第9层，本层是快速空间金字塔池化层（SPPF）。1024代表输出通道数，5代表池化核大小k。结合模块结构图和代码可以看出，最后concat得到的特征图尺寸是20*20*（512*4），经过一次Conv得到20*20*1024。

# YOLOv8.0n head 头部层
head:
  - [-1, 1, nn.Upsample, [None, 2, 'nearest']] # 第10层，本层是上采样层。-1代表将上层的输出作为本层的输入。None代表上采样的size（输出尺寸）不指定。2代表scale_factor=2，表示输出的尺寸是输入尺寸的2倍。nearest代表使用的上采样算法为最近邻插值算法。经过这层之后，特征图的长和宽变成原来的两倍，通道数不变，所以最终尺寸为40*40*1024。
  - [[-1, 6], 1, Concat, [1]]  # cat backbone P4 第11层，本层是concat层，[-1, 6]代表将上层和第6层的输出作为本层的输入。[1]代表concat拼接的维度是1。从上面的分析可知，上层的输出尺寸是40*40*1024，第6层的输出是40*40*512，最终本层的输出尺寸为40*40*1536。
  - [-1, 3, C2f, [512]]  # 12 第12层，本层是C2f模块，可以参考第2层的讲解。3代表本层重复3次。512代表输出通道数。与Backbone中C2f不同的是，此处的C2f的bottleneck模块的shortcut=False。

  - [-1, 1, nn.Upsample, [None, 2, 'nearest']] # 第13层，本层也是上采样层（参考第10层）。经过这层之后，特征图的长和宽变成原来的两倍，通道数不变，所以最终尺寸为80*80*512。
  - [[-1, 4], 1, Concat, [1]]  # cat backbone P3 第14层，本层是concat层，[-1, 4]代表将上层和第4层的输出作为本层的输入。[1]代表concat拼接的维度是1。从上面的分析可知，上层的输出尺寸是80*80*512，第6层的输出是80*80*256，最终本层的输出尺寸为80*80*768。
  - [-1, 3, C2f, [256]]  # 15 (P3/8-small) 第15层，本层是C2f模块，可以参考第2层的讲解。3代表本层重复3次。256代表输出通道数。经过这层之后，特征图尺寸变为80*80*256，特征图的长宽已经变成输入图像的1/8。

  - [-1, 1, Conv, [256, 3, 2]] # 第16层，进行卷积操作（256代表输出通道数，3代表卷积核大小k，2代表stride步长），输出特征图尺寸为40*40*256（卷积的参数都没变，所以都是长宽变成原来的1/2，和之前一样）。
  - [[-1, 12], 1, Concat, [1]]  # cat head P4 第17层，本层是concat层，[-1, 12]代表将上层和第12层的输出作为本层的输入。[1]代表concat拼接的维度是1。从上面的分析可知，上层的输出尺寸是40*40*256，第12层的输出是40*40*512，最终本层的输出尺寸为40*40*768。
  - [-1, 3, C2f, [512]]  # 18 (P4/16-medium) 第18层，本层是C2f模块，可以参考第2层的讲解。3代表本层重复3次。512代表输出通道数。经过这层之后，特征图尺寸变为40*40*512，特征图的长宽已经变成输入图像的1/16。

  - [-1, 1, Conv, [512, 3, 2]] # 第19层，进行卷积操作（512代表输出通道数，3代表卷积核大小k，2代表stride步长），输出特征图尺寸为20*20*512（卷积的参数都没变，所以都是长宽变成原来的1/2，和之前一样）。
  - [[-1, 9], 1, Concat, [1]]  # cat head P5 第20层，本层是concat层，[-1, 9]代表将上层和第9层的输出作为本层的输入。[1]代表concat拼接的维度是1。从上面的分析可知，上层的输出尺寸是20*20*512，第9层的输出是20*20*1024，最终本层的输出尺寸为20*20*1536。
  - [-1, 3, C2f, [1024]]  # 21 (P5/32-large) 第21层，本层是C2f模块，可以参考第2层的讲解。3代表本层重复3次。1024代表输出通道数。经过这层之后，特征图尺寸变为20*20*1024，特征图的长宽已经变成输入图像的1/32。

  - [[15, 18, 21], 1, Detect, [nc]]  # Detect(P3, P4, P5) 第20层，本层是Detect层，[15, 18, 21]代表将第15、18、21层的输出（分别是80*80*256、40*40*512、20*20*1024）作为本层的输入。nc是数据集的类别数。

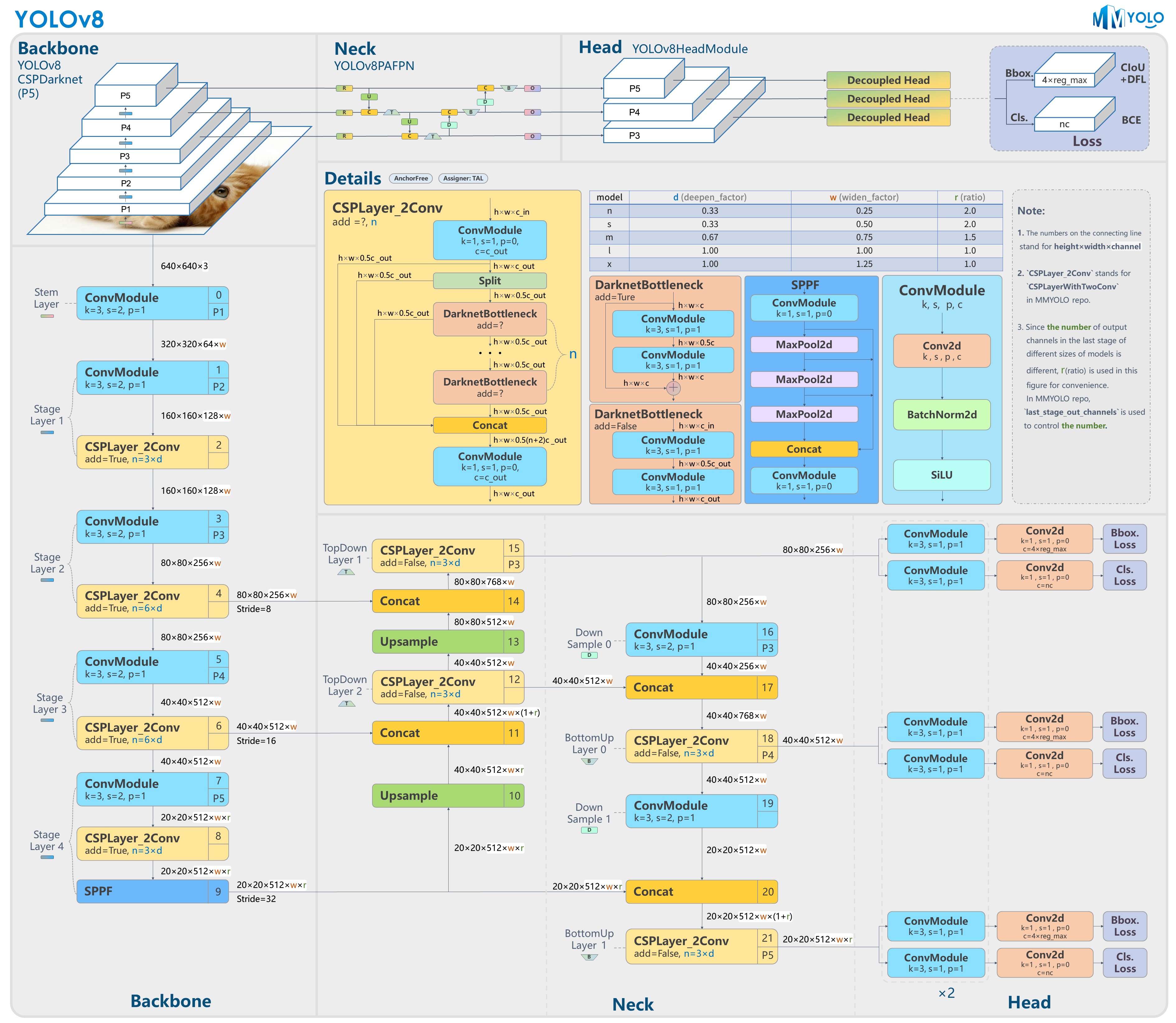

官网架构图

五、YOLOv9

# gelan backbone
backbone:
  [
   # conv down
   [-1, 1, Conv, [16, 3, 2]],  # 0-P1/2
   # conv down
   [-1, 1, Conv, [32, 3, 2]],  # 1-P2/4
   # elan-1 block
   [-1, 1, ELAN1, [32, 32, 16]],  # 2
   # avg-conv down
   [-1, 1, AConv, [64]],  # 3-P3/8
   # elan-2 block
   [-1, 1, RepNCSPELAN4, [64, 64, 32, 3]],  # 4
   # avg-conv down
   [-1, 1, AConv, [96]],  # 5-P4/16
   # elan-2 block
   [-1, 1, RepNCSPELAN4, [96, 96, 48, 3]],  # 6
   # avg-conv down
   [-1, 1, AConv, [128]],  # 7-P5/32
   # elan-2 block
   [-1, 1, RepNCSPELAN4, [128, 128, 64, 3]],  # 8
  ]
# elan head
head:
  [
   # elan-spp block
   [-1, 1, SPPELAN, [128, 64]],  # 9
   # up-concat merge
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [[-1, 6], 1, Concat, [1]],  # cat backbone P4
   # elan-2 block
   [-1, 1, RepNCSPELAN4, [96, 96, 48, 3]],  # 12
   # up-concat merge
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [[-1, 4], 1, Concat, [1]],  # cat backbone P3
   # elan-2 block
   [-1, 1, RepNCSPELAN4, [64, 64, 32, 3]],  # 15
   # avg-conv-down merge
   [-1, 1, AConv, [48]],
   [[-1, 12], 1, Concat, [1]],  # cat head P4
   # elan-2 block
   [-1, 1, RepNCSPELAN4, [96, 96, 48, 3]],  # 18 (P4/16-medium)
   # avg-conv-down merge
   [-1, 1, AConv, [64]],
   [[-1, 9], 1, Concat, [1]],  # cat head P5
   # elan-2 block
   [-1, 1, RepNCSPELAN4, [128, 128, 64, 3]],  # 21 (P5/32-large)
   # elan-spp block
   [8, 1, SPPELAN, [128, 64]],  # 22
   # up-concat merge
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [[-1, 6], 1, Concat, [1]],  # cat backbone P4
   # elan-2 block
   [-1, 1, RepNCSPELAN4, [96, 96, 48, 3]],  # 25
   # up-concat merge
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [[-1, 4], 1, Concat, [1]],  # cat backbone P3
   # elan-2 block
   [-1, 1, RepNCSPELAN4, [64, 64, 32, 3]],  # 28
   # detect
   [[28, 25, 22, 15, 18, 21], 1, DualDDetect, [nc]],  # Detect(P3, P4, P5)
  ]

六、YOLOv10

# YOLOv10.0n backbone
backbone:
  # [from, repeats, module, args]
  - [-1, 1, Conv, [64, 3, 2]] # 0-P1/2
  - [-1, 1, Conv, [128, 3, 2]] # 1-P2/4
  - [-1, 3, C2f, [128, True]]
  - [-1, 1, Conv, [256, 3, 2]] # 3-P3/8
  - [-1, 6, C2f, [256, True]]
  - [-1, 1, SCDown, [512, 3, 2]] # 5-P4/16
  - [-1, 6, C2f, [512, True]]
  - [-1, 1, SCDown, [1024, 3, 2]] # 7-P5/32
  - [-1, 3, C2fCIB, [1024, True, True]]
  - [-1, 1, SPPF, [1024, 5]] # 9
  - [-1, 1, PSA, [1024]] # 10
# YOLOv10.0n head
head:
  - [-1, 1, nn.Upsample, [None, 2, "nearest"]]
  - [[-1, 6], 1, Concat, [1]] # cat backbone P4
  - [-1, 3, C2f, [512]] # 13
  - [-1, 1, nn.Upsample, [None, 2, "nearest"]]
  - [[-1, 4], 1, Concat, [1]] # cat backbone P3
  - [-1, 3, C2f, [256]] # 16 (P3/8-small)
  - [-1, 1, Conv, [256, 3, 2]]
  - [[-1, 13], 1, Concat, [1]] # cat head P4
  - [-1, 3, C2f, [512]] # 19 (P4/16-medium)
  - [-1, 1, SCDown, [512, 3, 2]]
  - [[-1, 10], 1, Concat, [1]] # cat head P5
  - [-1, 3, C2fCIB, [1024, True, True]] # 22 (P5/32-large)
  - [[16, 19, 22], 1, v10Detect, [nc]] # Detect(P3, P4, P5)

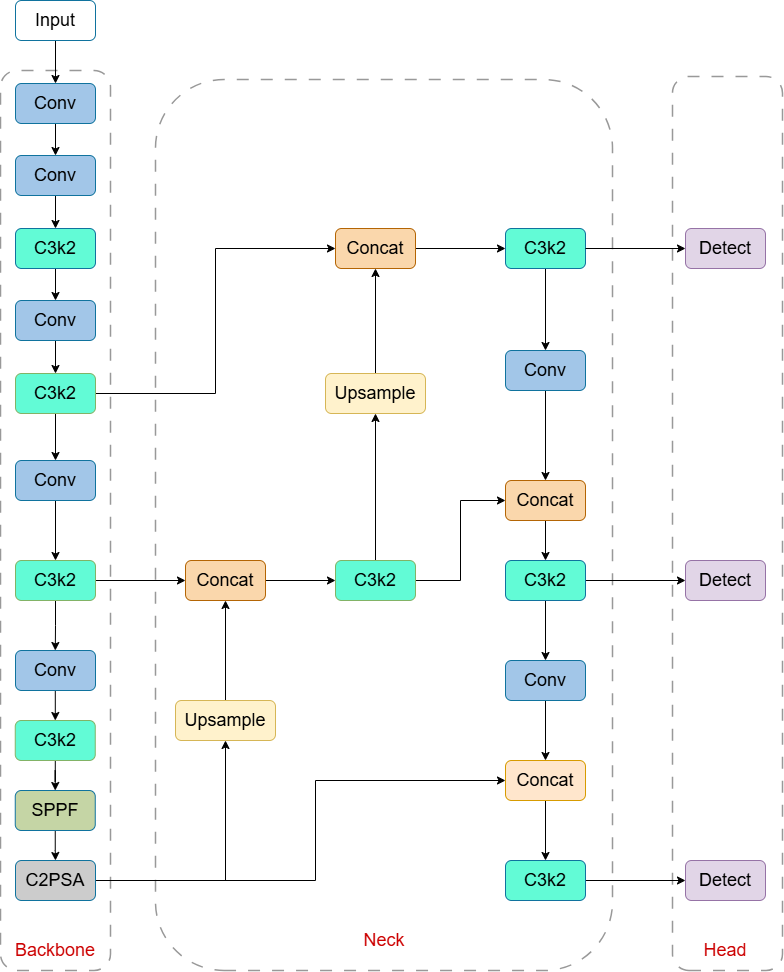

七、YOLOv11

# YOLO11n backbone
backbone:
# 640*640
  # [from, repeats, module, args]
  - [-1, 1, Conv, [64, 3, 2]] # 0-P1/2  64,320,320
  - [-1, 1, Conv, [128, 3, 2]] # 1-P2/4 128,160,160
  - [-1, 2, C3k2, [256, False, 0.25]] #  256,160,160
  - [-1, 1, Conv, [256, 3, 2]] # 3-P3/8  256, 80, 80
  - [-1, 2, C3k2, [512, False, 0.25]]  # 512, 80, 80
  - [-1, 1, Conv, [512, 3, 2]] # 5-P4/16  512, 40, 40
  - [-1, 2, C3k2, [512, True]] # 512, 40, 40
  - [-1, 1, Conv, [1024, 3, 2]] # 7-P5/32 1024, 20, 20
  - [-1, 2, C3k2, [1024, True]] # 1024, 20, 20
  - [-1, 1, SPPF, [1024, 5]] # 9  1024, 20, 20
  - [-1, 2, C2PSA, [1024]] # 10   1024, 20, 20
# YOLO11n head
head:
  - [-1, 1, nn.Upsample, [None, 2, "nearest"]]  # 1024, 40, 40
  - [[-1, 6], 1, Concat, [1]] # cat backbone P4  #  1536, 40, 40
  - [-1, 2, C3k2, [512, False]] # 13  512, 40, 40
  - [-1, 1, nn.Upsample, [None, 2, "nearest"]] #  512, 80, 80
  - [[-1, 4], 1, Concat, [1]] # cat backbone P3  #  1024, 80, 80
  - [-1, 2, C3k2, [256, False]] # 16 (P3/8-small)  256, 80, 80
  - [-1, 1, Conv, [256, 3, 2]] #  256, 40, 40
  - [[-1, 13], 1, Concat, [1]] # cat head P4   768, 40, 40
  - [-1, 2, C3k2, [512, False]] # 19 (P4/16-medium)  512, 40, 40
  - [-1, 1, Conv, [512, 3, 2]] # 512, 20, 20
  - [[-1, 10], 1, Concat, [1]] # cat head P5 1536, 20, 20
  - [-1, 2, C3k2, [1024, True]] # 22 (P5/32-large)  1024, 20, 20
  - [[16, 19, 22], 1, Detect, [nc]] # Detect(P3, P4, P5)

YOLOv11输入输出计算
Backbone 部分

1. 第0层 Conv [64, 3, 2]
   • 输入: [3, 640, 640]
   • 输出: [64, 320, 320] (步长2，尺寸减半)
2. 第1层 Conv [128, 3, 2]
   • 输入: [64, 320, 320]
   • 输出: [128, 160, 160] (步长2，尺寸减半)
3. 第2层 C3k2 [256, False, 0.25]
   • 输入: [128, 160, 160]
   • 输出: [256, 160, 160] (通道数增加，尺寸不变)
4. 第3层 Conv [256, 3, 2]
   • 输入: [256, 160, 160]
   • 输出: [256, 80, 80] (步长2，尺寸减半)
5. 第4层 C3k2 [512, False, 0.25]
   • 输入: [256, 80, 80]
   • 输出: [512, 80, 80] (通道数增加，尺寸不变)
6. 第5层 Conv [512, 3, 2]
   • 输入: [512, 80, 80]
   • 输出: [512, 40, 40] (步长2，尺寸减半)
7. 第6层 C3k2 [512, True]
   • 输入: [512, 40, 40]
   • 输出: [512, 40, 40] (尺寸不变)
8. 第7层 Conv [1024, 3, 2]
   • 输入: [512, 40, 40]
   • 输出: [1024, 20, 20] (步长2，尺寸减半)
9. 第8层 C3k2 [1024, True]
   • 输入: [1024, 20, 20]
   • 输出: [1024, 20, 20] (尺寸不变)
10. 第9层 SPPF [1024, 5]
    • 输入: [1024, 20, 20]
    • 输出: [1024, 20, 20] (尺寸不变)
11. 第10层 C2PSA [1024]
    • 输入: [1024, 20, 20]
    • 输出: [1024, 20, 20] (尺寸不变)

---

Head 部分

1. 第11层 nn.Upsample (2倍上采样)
   • 输入: [1024, 20, 20] (来自第10层)
   • 输出: [1024, 40, 40] (尺寸加倍)
2. 第12层 Concat (拼接第11层和第6层)
   • 输入1: [1024, 40, 40] (第11层)
   • 输入2: [512, 40, 40] (第6层)
   • 输出: [1536, 40, 40] (通道拼接: 1024+512=1536)
3. 第13层 C3k2 [512, False]
   • 输入: [1536, 40, 40]
   • 输出: [512, 40, 40] (通道压缩，尺寸不变)
4. 第14层 nn.Upsample (2倍上采样)
   • 输入: [512, 40, 40] (第13层)
   • 输出: [512, 80, 80] (尺寸加倍)
5. 第15层 Concat (拼接第14层和第4层)
   • 输入1: [512, 80, 80] (第14层)
   • 输入2: [512, 80, 80] (第4层)
   • 输出: [1024, 80, 80] (通道拼接: 512+512=1024)
6. 第16层 C3k2 [256, False]
   • 输入: [1024, 80, 80]
   • 输出: [256, 80, 80] (通道压缩，尺寸不变；P3输出)
7. 第17层 Conv [256, 3, 2]
   • 输入: [256, 80, 80]
   • 输出: [256, 40, 40] (步长2，尺寸减半)
8. 第18层 Concat (拼接第17层和第13层)
   • 输入1: [256, 40, 40] (第17层)
   • 输入2: [512, 40, 40] (第13层)
   • 输出: [768, 40, 40] (通道拼接: 256+512=768)
9. 第19层 C3k2 [512, False]
   • 输入: [768, 40, 40]
   • 输出: [512, 40, 40] (通道压缩，尺寸不变；P4输出)
10. 第20层 Conv [512, 3, 2]
    • 输入: [512, 40, 40]
    • 输出: [512, 20, 20] (步长2，尺寸减半)
11. 第21层 Concat (拼接第20层和第10层)
    • 输入1: [512, 20, 20] (第20层)
    • 输入2: [1024, 20, 20] (第10层)
    • 输出: [1536, 20, 20] (通道拼接: 512+1024=1536)
12. 第22层 C3k2 [1024, True]
    • 输入: [1536, 20, 20]
    • 输出: [1024, 20, 20] (通道压缩，尺寸不变；P5输出)

---

输出摘要

• P3 (第16层): [256, 80, 80] (检测小目标)
• P4 (第19层): [512, 40, 40] (检测中目标)
• P5 (第22层): [1024, 20, 20] (检测大目标)

最终 Detect 层使用这三个尺度的特征图进行目标检测。

八、YOLOv12

# YOLO12n backbone
backbone:
  # [from, repeats, module, args]
  - [-1, 1, Conv,  [64, 3, 2]] # 0-P1/2
  - [-1, 1, Conv,  [128, 3, 2]] # 1-P2/4
  - [-1, 2, C3k2,  [256, False, 0.25]]
  - [-1, 1, Conv,  [256, 3, 2]] # 3-P3/8
  - [-1, 2, C3k2,  [512, False, 0.25]]
  - [-1, 1, Conv,  [512, 3, 2]] # 5-P4/16
  - [-1, 4, A2C2f, [512, True, 4]]
  - [-1, 1, Conv,  [1024, 3, 2]] # 7-P5/32
  - [-1, 4, A2C2f, [1024, True, 1]] # 8
# YOLO12n head
head:
  - [-1, 1, nn.Upsample, [None, 2, "nearest"]]
  - [[-1, 6], 1, Concat, [1]] # cat backbone P4
  - [-1, 2, A2C2f, [512, False, -1]] # 11
  - [-1, 1, nn.Upsample, [None, 2, "nearest"]]
  - [[-1, 4], 1, Concat, [1]] # cat backbone P3
  - [-1, 2, A2C2f, [256, False, -1]] # 14
  - [-1, 1, Conv, [256, 3, 2]]
  - [[-1, 11], 1, Concat, [1]] # cat head P4
  - [-1, 2, A2C2f, [512, False, -1]] # 17
  - [-1, 1, Conv, [512, 3, 2]]
  - [[-1, 8], 1, Concat, [1]] # cat head P5
  - [-1, 2, C3k2, [1024, True]] # 20 (P5/32-large)
  - [[14, 17, 20], 1, Detect, [nc]] # Detect(P3, P4, P5)

九、目标检测系列文章

1. YOLOv5s网络模型讲解(一看就会)
2. 生活垃圾数据集（YOLO版）
3. YOLOv5如何训练自己的数据集
4. 双向控制舵机（树莓派版）
5. 树莓派部署YOLOv5目标检测（详细篇）
6. YOLO_Tracking 实践 （环境搭建 & 案例测试）
7. 目标检测：数据集划分 & XML数据集转YOLO标签
8. DeepSort行人车辆识别系统（实现目标检测+跟踪+统计）
9. YOLOv5参数大全(parse_opt篇)
10. YOLOv5改进（一）-- 轻量化YOLOv5s模型
11. YOLOv5改进（二）-- 目标检测优化点（添加小目标头检测）
12. YOLOv5改进（三）-- 引进Focaler-IoU损失函数
13. YOLOv5改进（四）–轻量化模型ShuffleNetv2
14. YOLOv5改进（五）-- 轻量化模型MobileNetv3
15. YOLOv5改进（六）–引入YOLOv8中C2F模块
16. YOLOv5改进（七）–改进损失函数EIoU、Alpha-IoU、SIoU、Focal-EIOU
17. YOLOv5改进（八）–引入Soft-NMS非极大值抑制
18. YOLOv5改进（九）–引入BiFPN模块
19. 基于YOLOv10的车辆统计跟踪与车速计算应用
20. 初探 YOLOv8（训练参数解析）
21. YOLOv8不同模型对比和onnx部署详解
22. 如何利用YOLOv8训练自己的数据集 && 3种加载模型场景讲解
23. YOLOv8改进（一）-- 轻量化模型ShuffleNetV2
24. 如何使用Labelimg查看已经标注好的YOLO数据集标注情况
