网络变压器BobSmith电路的功能及应用

网络变压器BobSmith电路电路有两种功能：
１，提供网口任意两对差分信号间150欧的阻抗匹配。
２，可以对共模信号提供一个回流路径


考虑到为网口差分信号提供阻抗匹配，我们可以清楚为什么共模电感放在线缆侧是不能满足BobSmith电路的匹配作用。

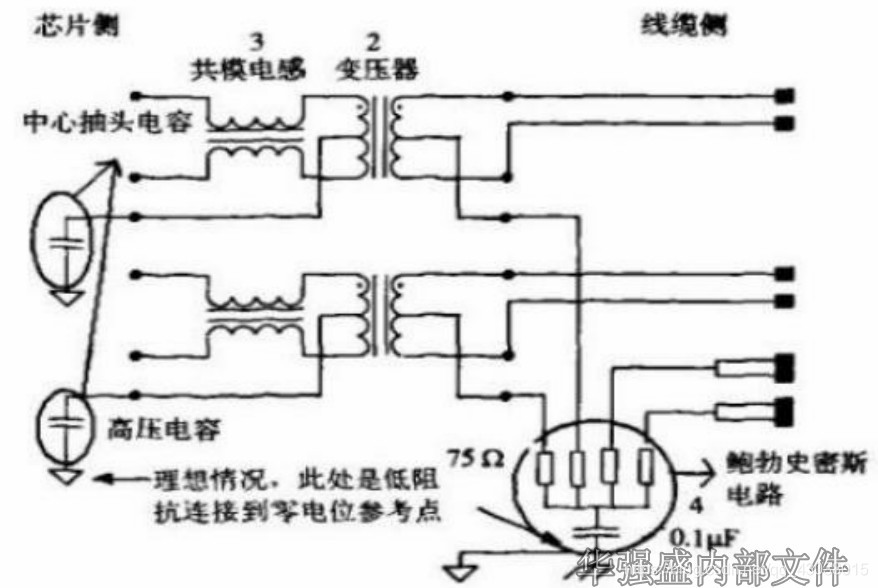

如图，此时匹配电阻不是150欧，而变成了Z=2*75+ZCMC,　不能满足其阻抗匹配的作用。
所以，两线共模电感不能放在线缆侧，如果放在线缆侧，则需要额外增加一个自耦变压器

考虑对共模信号提供回流路径，它所能提供的阻抗：


要想在较宽频率范围内获得低阻抗，需要控制连线阻抗，保证BobSmith电路的低阻抗连接，针对不同的问题频率点还可以适当调整电路中电容的容值。其作用与中心抽头电容类似，但因为其路径上有７５欧的串联电阻，并且此电容为高压电容，容值很难选得很大，所以其对网口辐射发射的影响并没有中心抽头那么明显，但也是我们可以调整解决网口一的一个方面。
