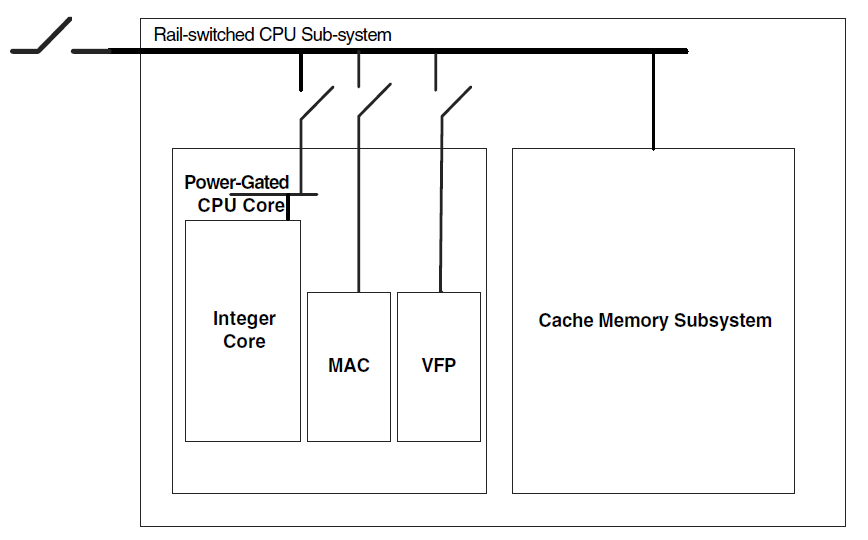

switching network的层次：

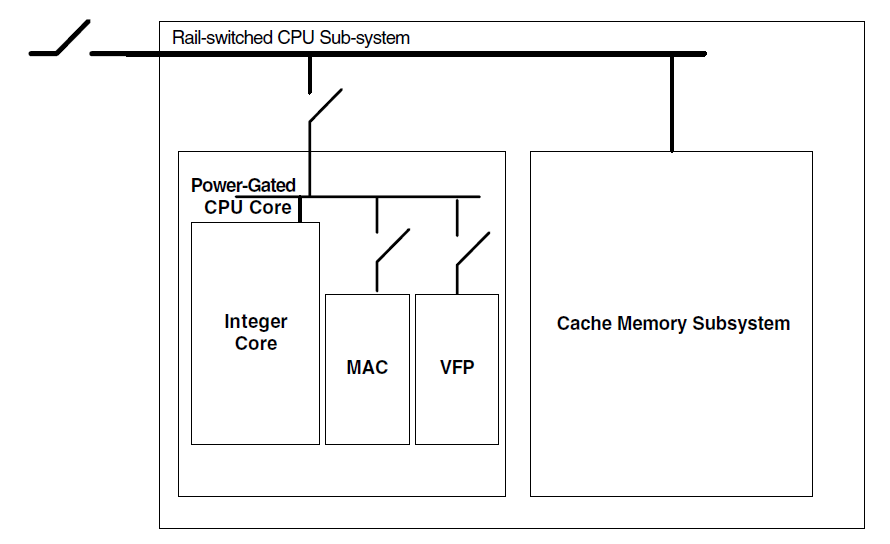

一般选择flatted的形式，hierarchy的结构对voltage drop和performance delay有影响。

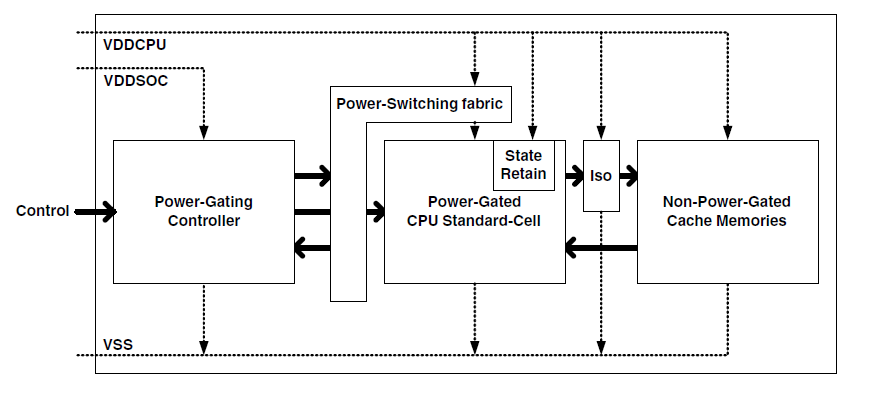

Power network的结构：

external的power rail switch，可以最大限度的减少leakage的消耗，而且对片内设计无影响，对板级要求很高。

power恢复的过程会比较长，而且in-rush的current也会比较大。

一般会有几个rail有External来提供：

1)IO Power

2)Always-on SoC core rail

3)clean analog power supplyrail

4)option keep-alive RTC voltage

On-chip的power rail switch，上电下电更快，速度与相关的agate数目有关，对performance和area都有影响。
