标题：16版本是可以直接点开的，之后不知道哪个版本之后就被更新到其他位置了，历时1个月网上不间断搜寻，终于找到新的位置。

注：第一次绘制的原理图，不需要看前两步

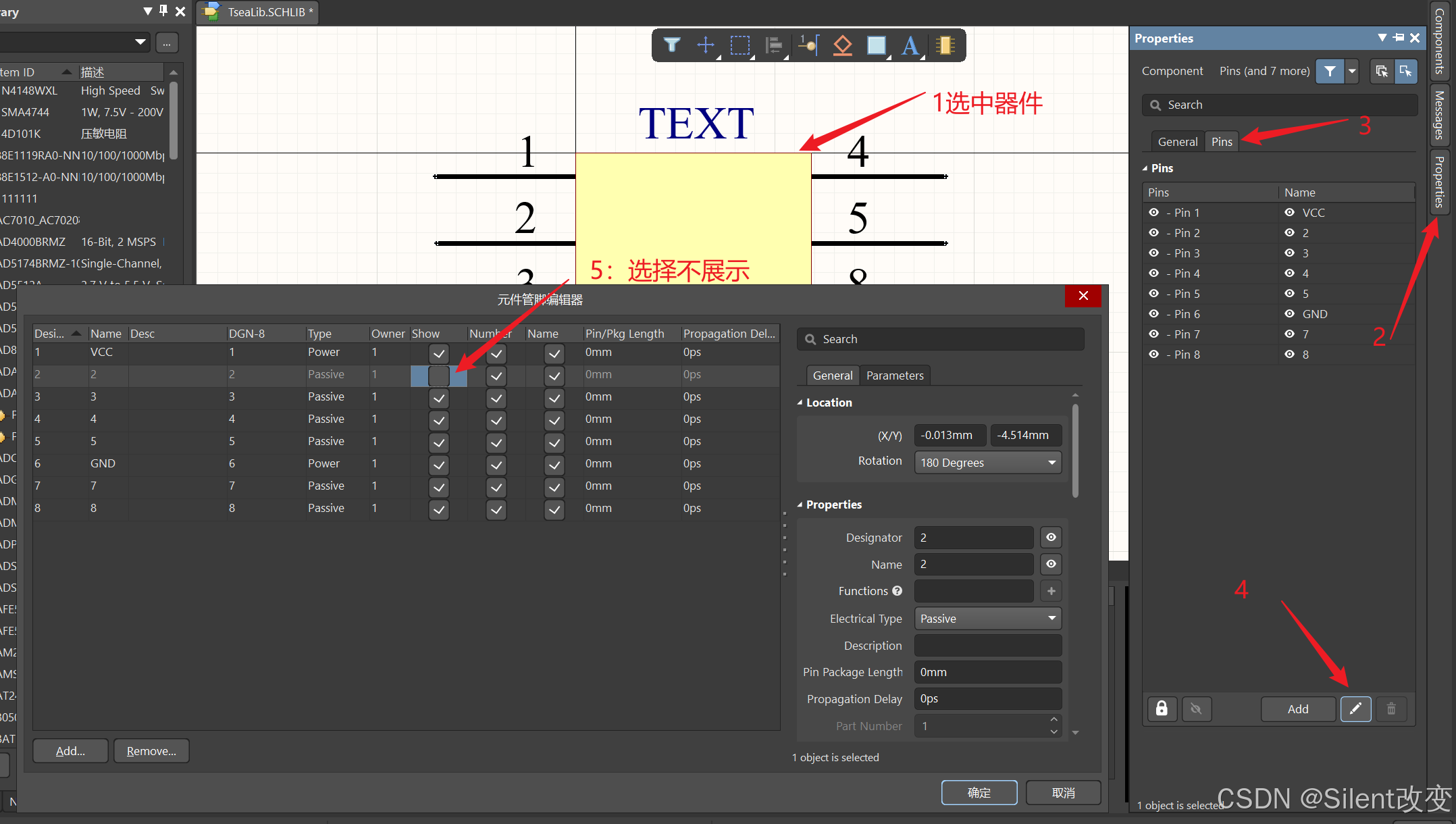

第一步：
在这里插入图片描述
第二步
在这里插入图片描述

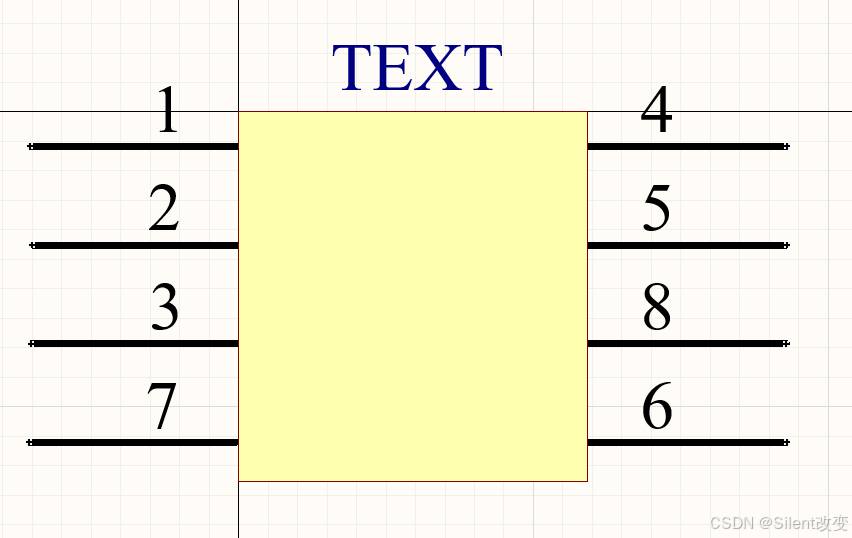

效果：在这里插入图片描述
变为这种
在这里插入图片描述

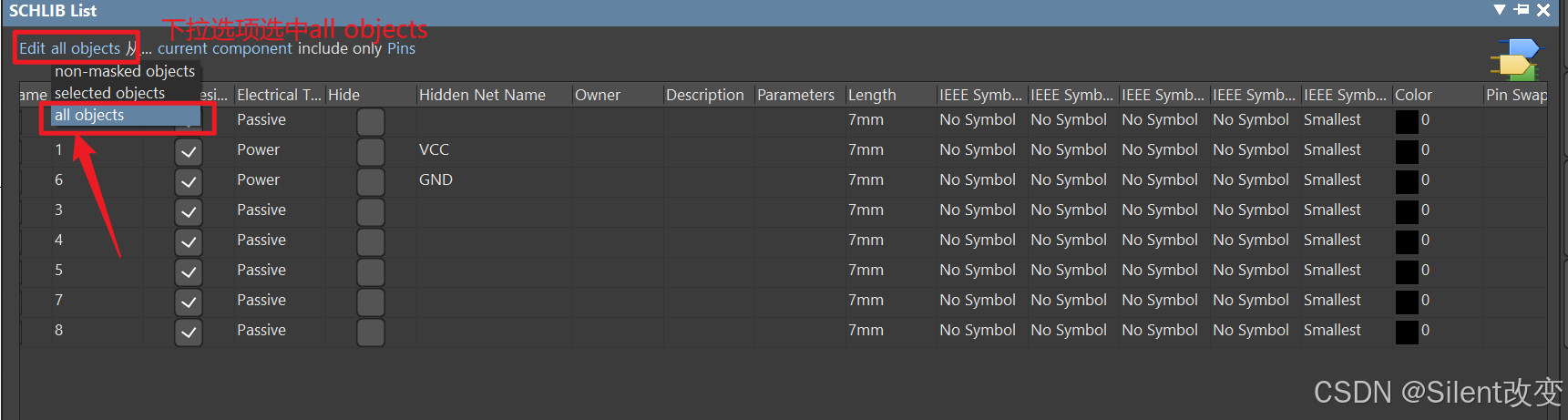

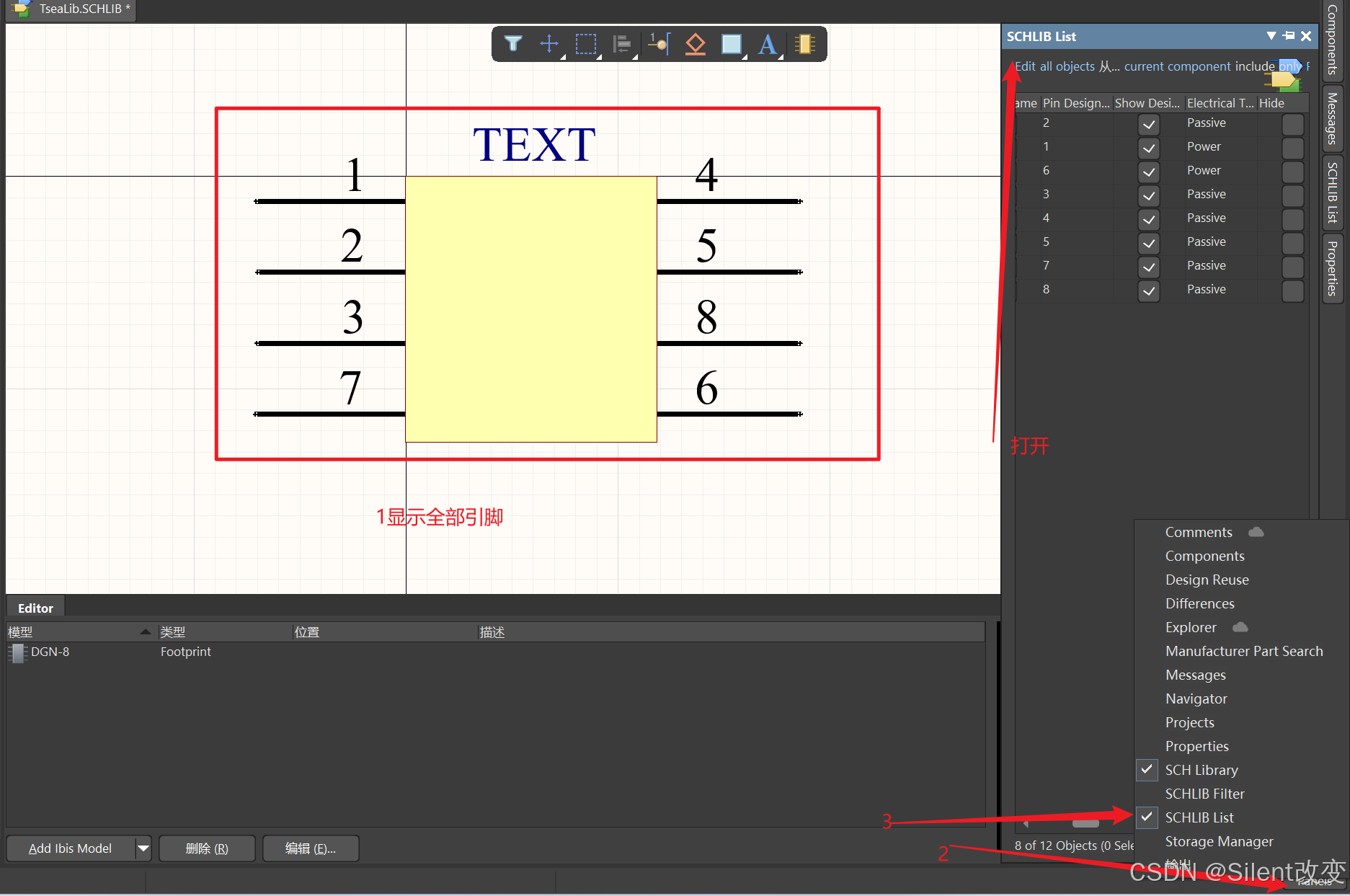

第三步：重复上面步骤，将隐藏的管脚全部显示出来，同时打开SCHLIB List
在这里插入图片描述

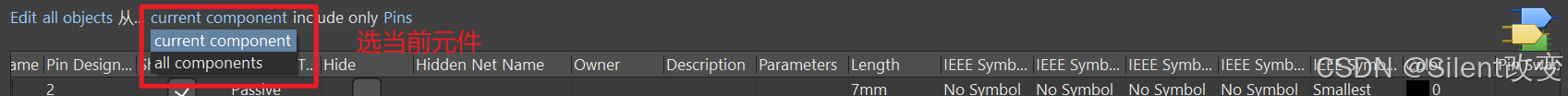

第四步：选择范围
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

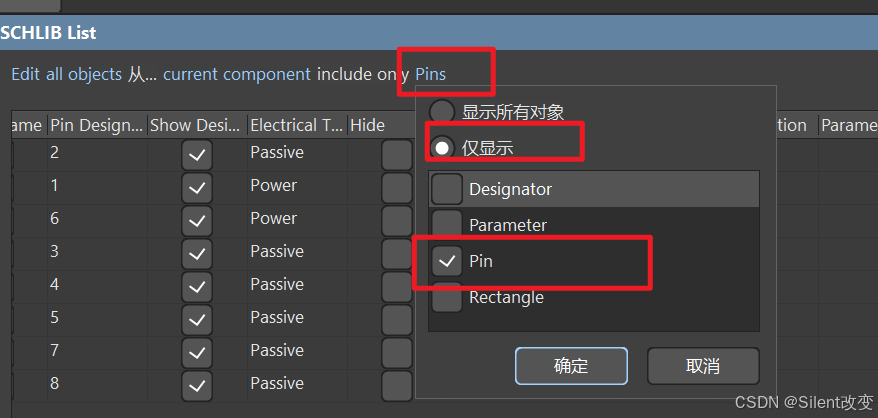

选中这三个选项。

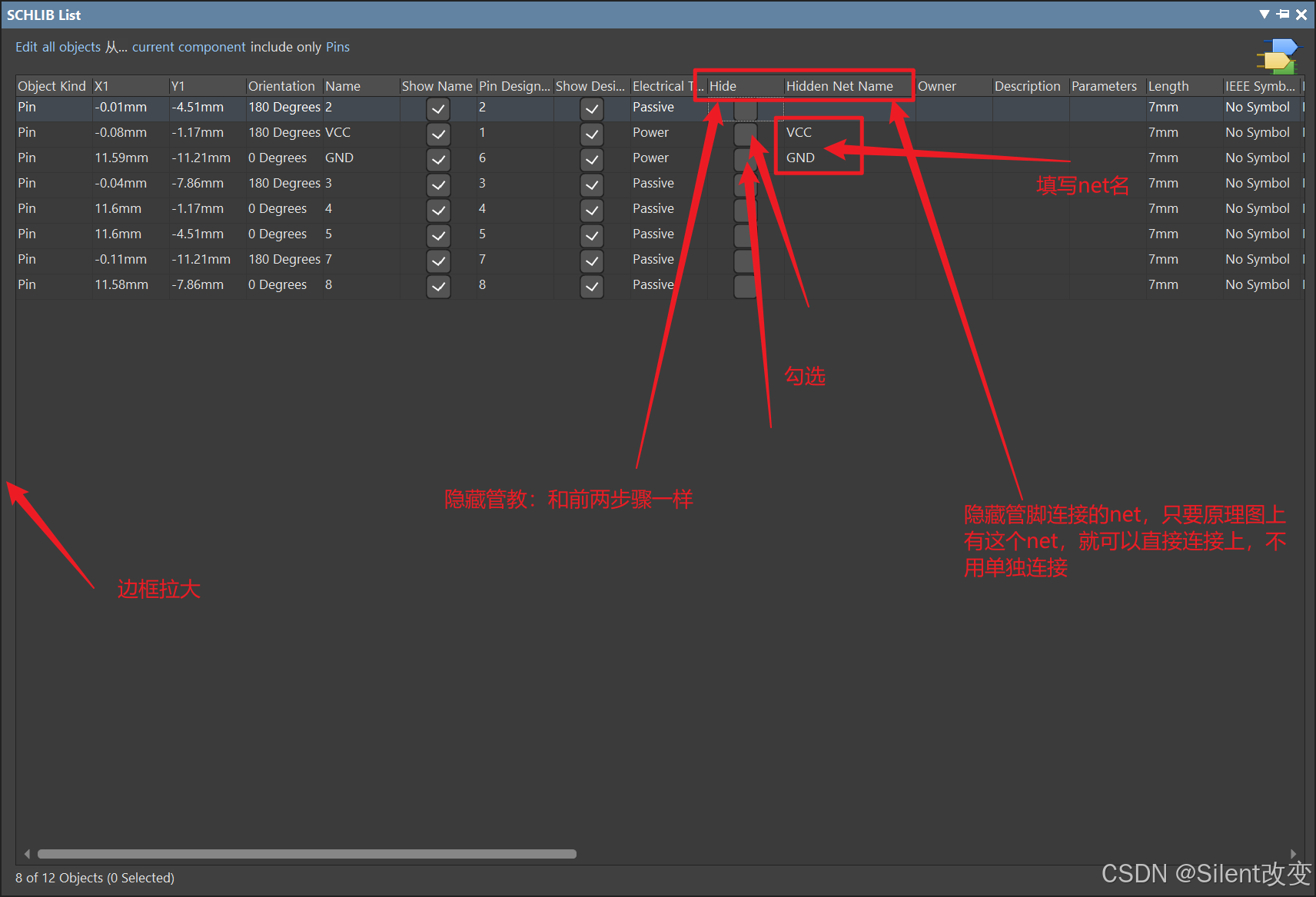

第四步：添加指定net
在这里插入图片描述

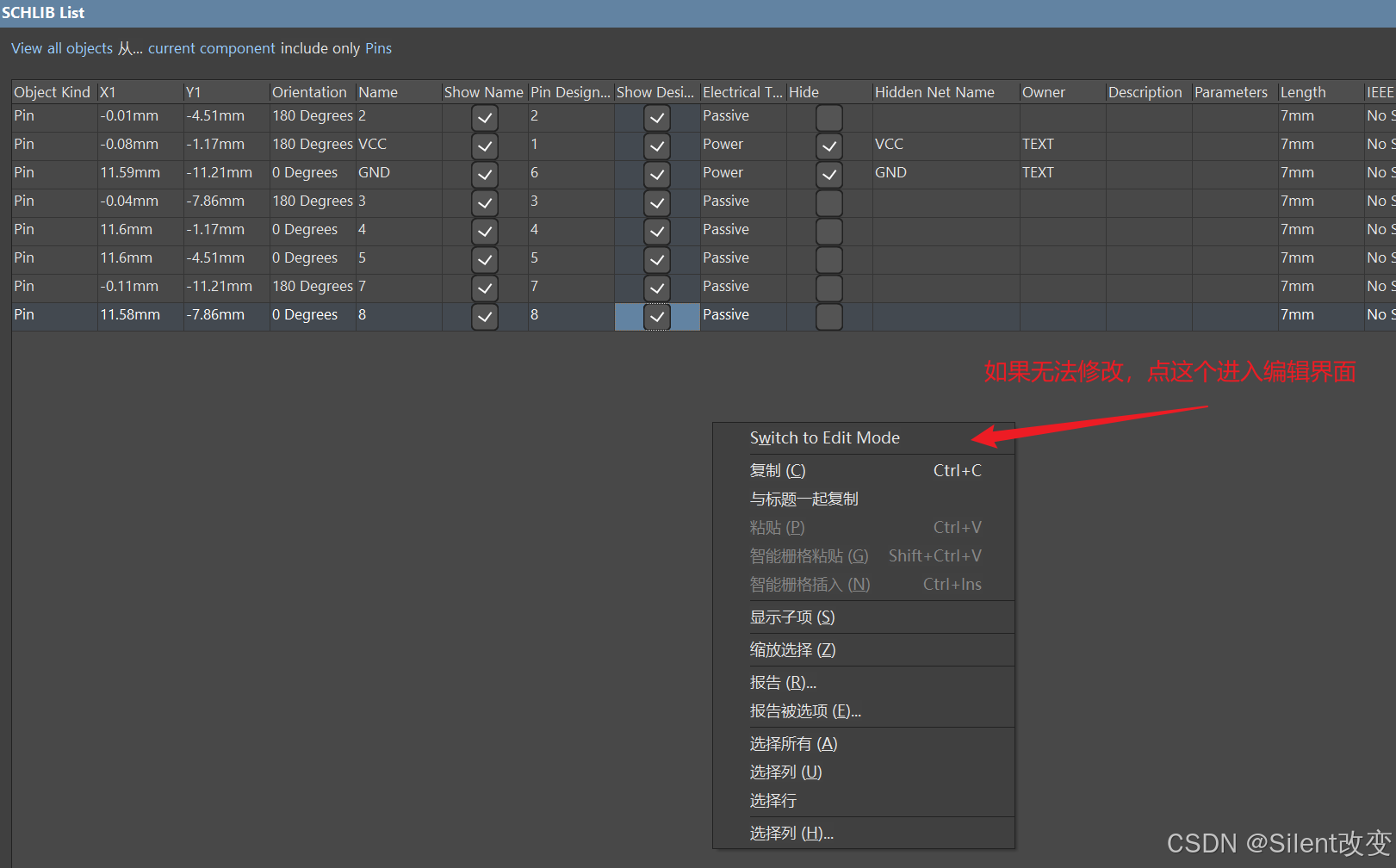

无法修改的看过来
无法修改的看过来

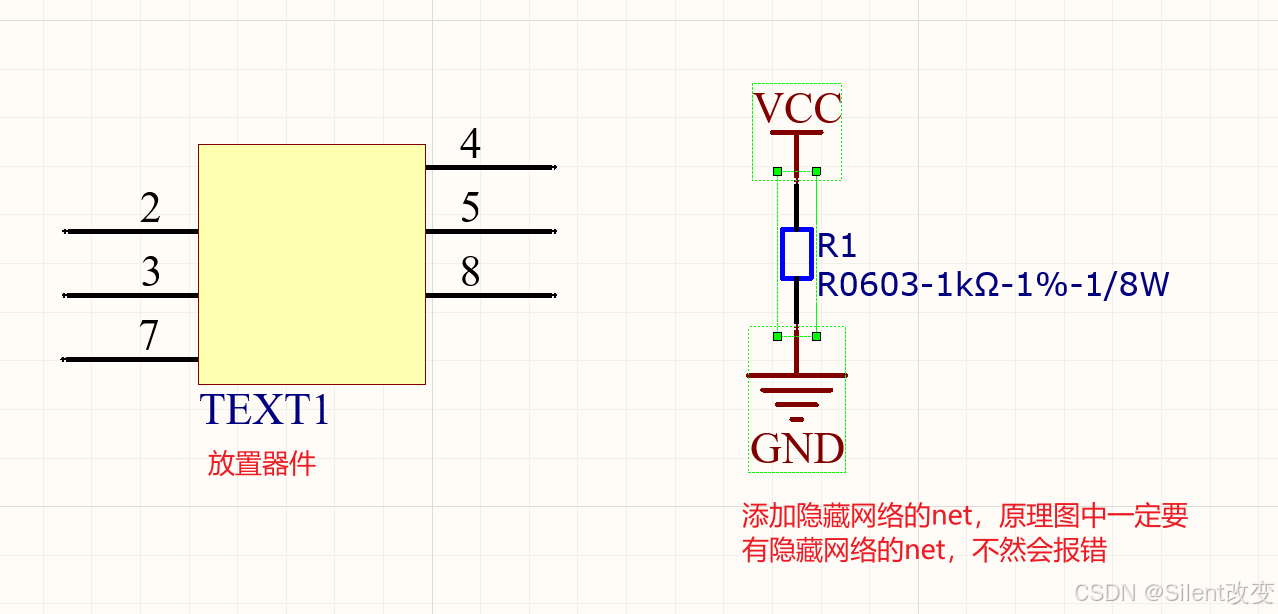

第五步：

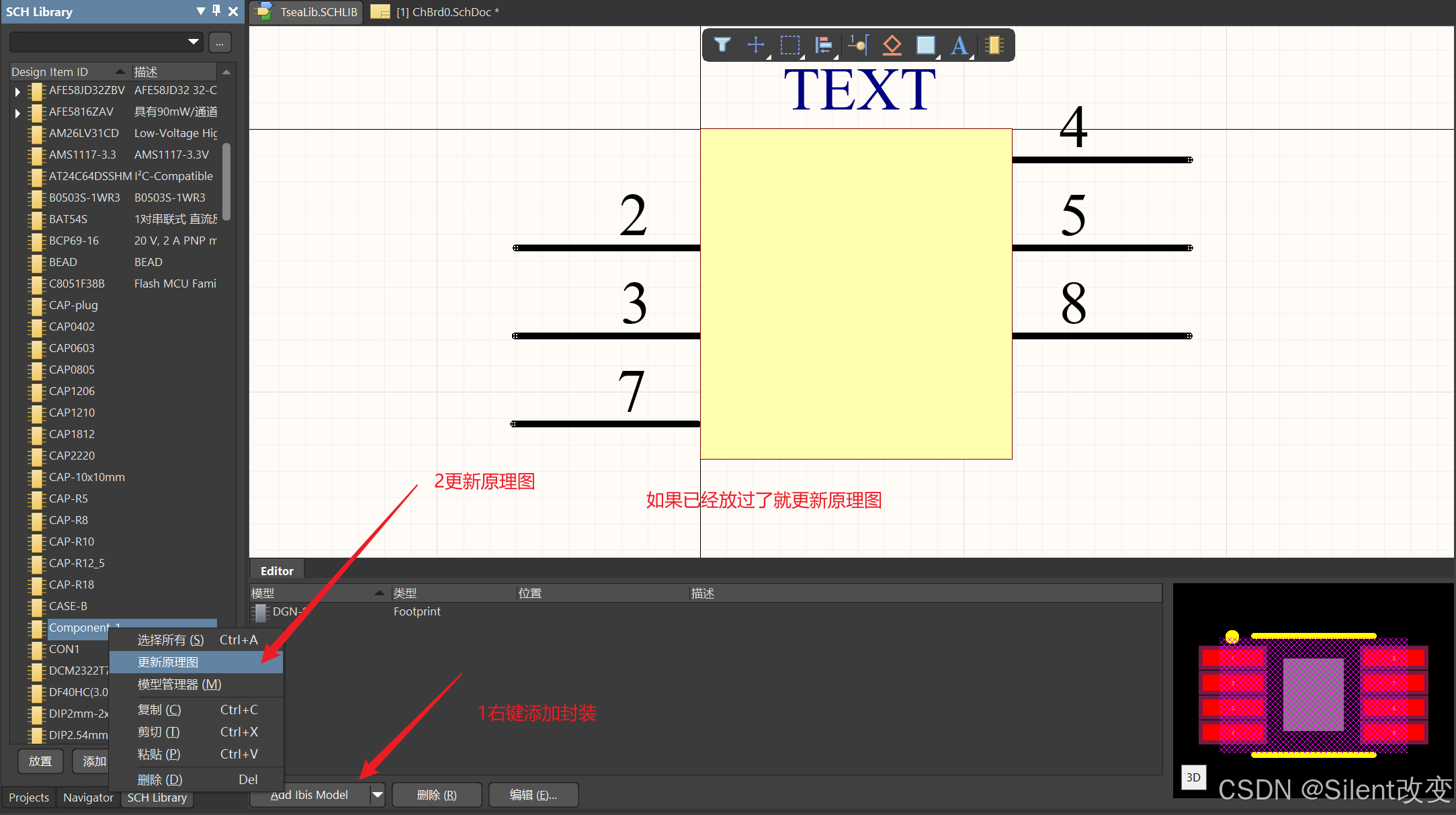

在这里插入图片描述

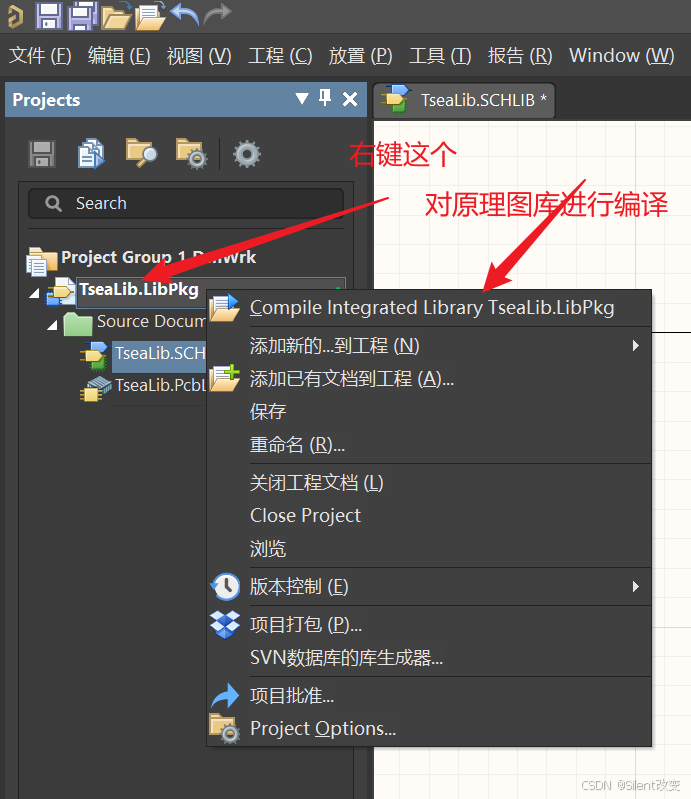

第六步：
在这里插入图片描述

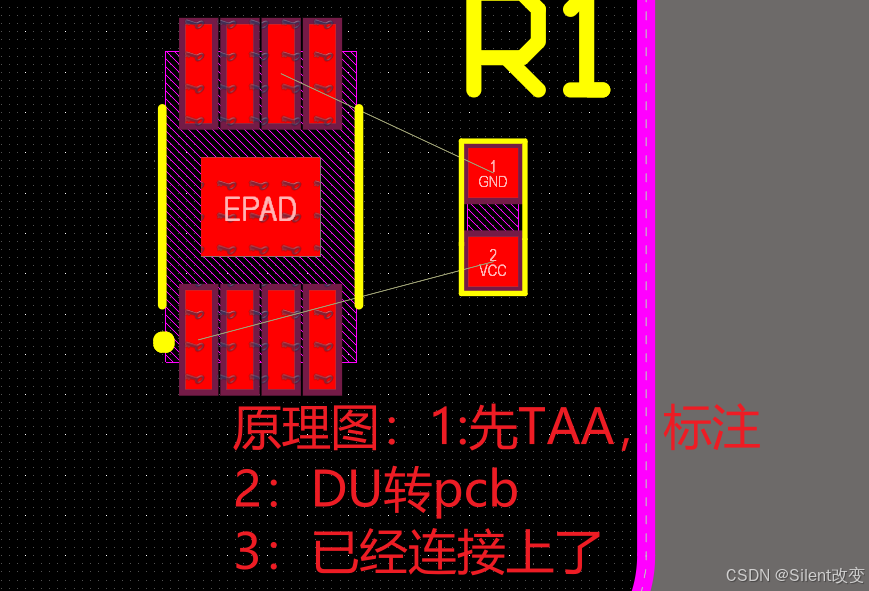

第七步：
在这里插入图片描述

在这里插入图片描述
over
