今天我们要介绍的概念是G cell，全称global routing cells。 同样的它也是我们定义的一种grid, G cell grid对routing过程中起着相当重要的作用。

我们知道绕线过程可分为global route(全局绕线)和detail route（详细绕线）。globalroute以gcell cell作为绕线参考网格，工具在绕线时会试图寻找gcell中的最短path, gcell还有很大的一个用处是产生congestion map(拥堵图表)。

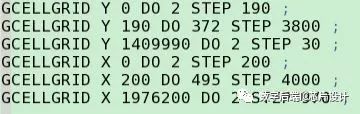

我们可以在DEF或者floorplan文件中看到GCell Grid的定义.

[GCELLGRID

   {X start DO numColumns+1 STEP space}...

   {Y startDO numRows+1 STEP space ;} ...]

 X Y 分别代表水平和垂直方向

start 代表第一根grid的位置

DO numColumns+1,DO numRows+1 代表grid横竖的数量

STEP space 代表grid之间的间距

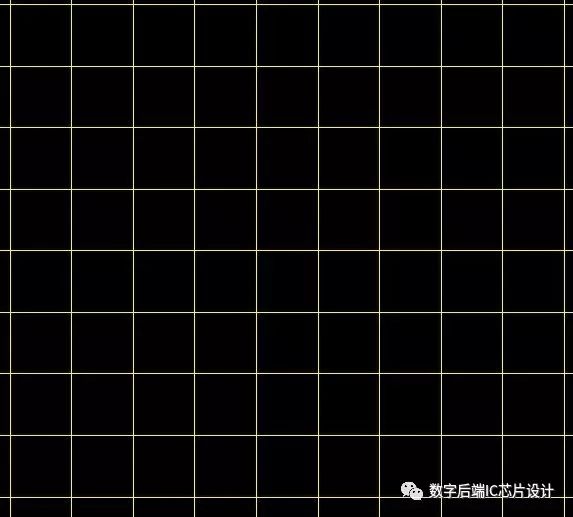

产生的grid效果如下图所示：

那么gcell是如何对guide global routing的呢？通常一个gcell中会占有10几个track（根据design的不同有所变化），global routing的目标是使得每个gcell的容量占有率在85%左右。

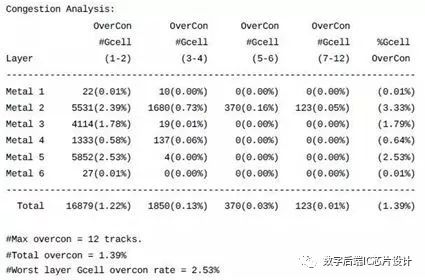

当gell中的track需求量高于容量时，该处地方的route就会产生congestion（拥塞）的问题。通过global route的report我们可以清楚地看见每层layer上的congestion描述：

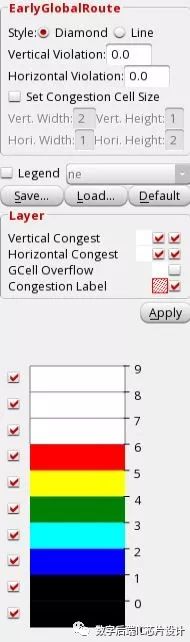

也可以产生 congestion map，在GUI上更形象地看到设计中出现拥塞的地方。颜色的定义方式如下图所示：

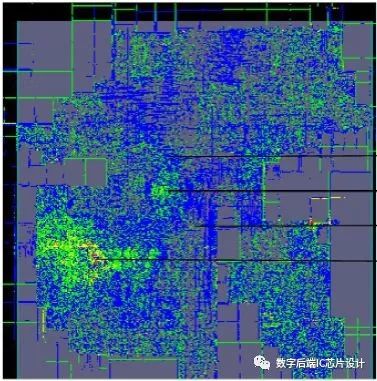

产生congestiong map以后，在图形界面上可以看到：

对应到上述的颜色列表，我们可以很清楚地看到，哪些地方需要我们去调整绕线方案。
