Orcad和Allegro交互操作(元器件放置)
·
1.Orcad打开对应的原理图，在Options---Preferences---Miscellaneous

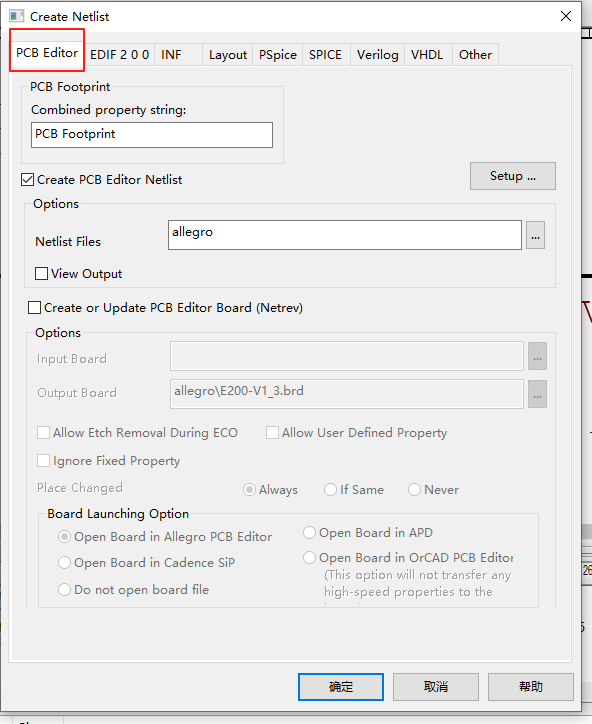

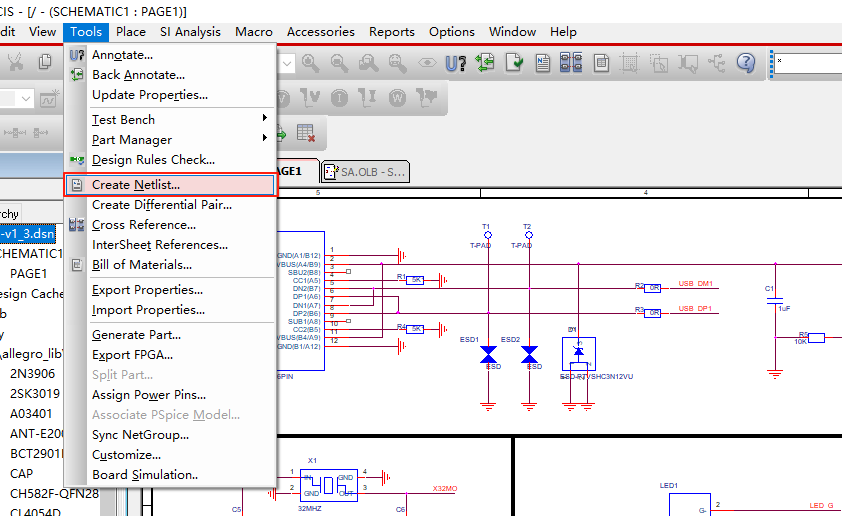

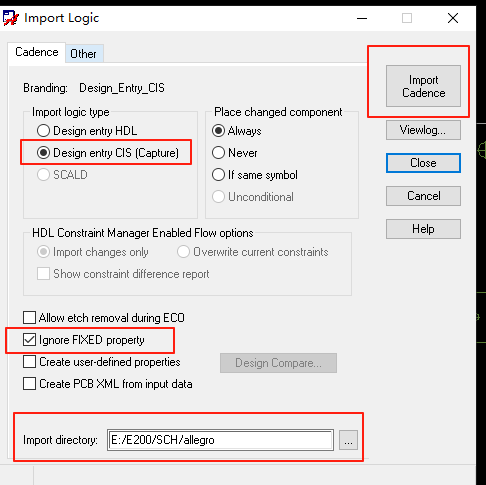

2.Orcad导出第一方网表，Allegro导入第一方网表

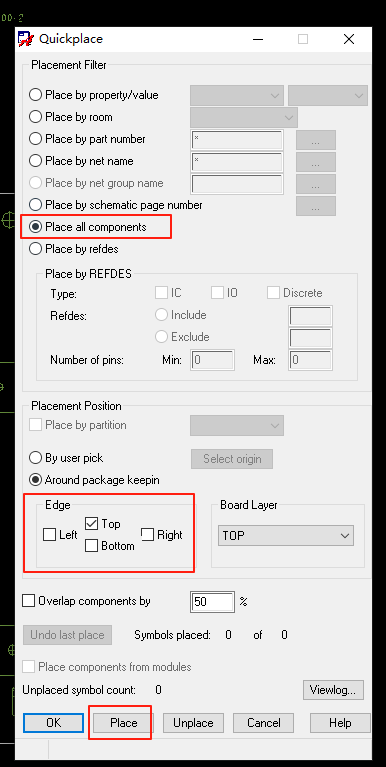

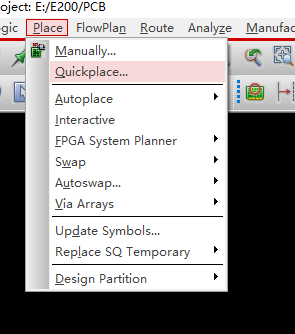

3.元器件放置，Place---Quickplace..----

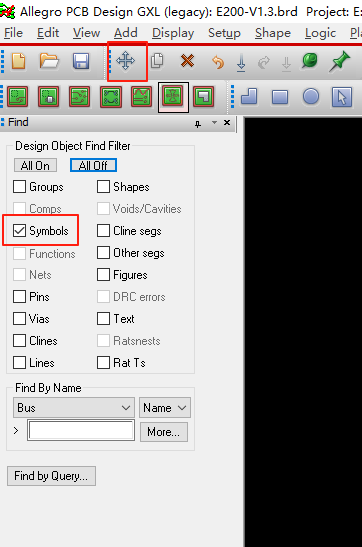

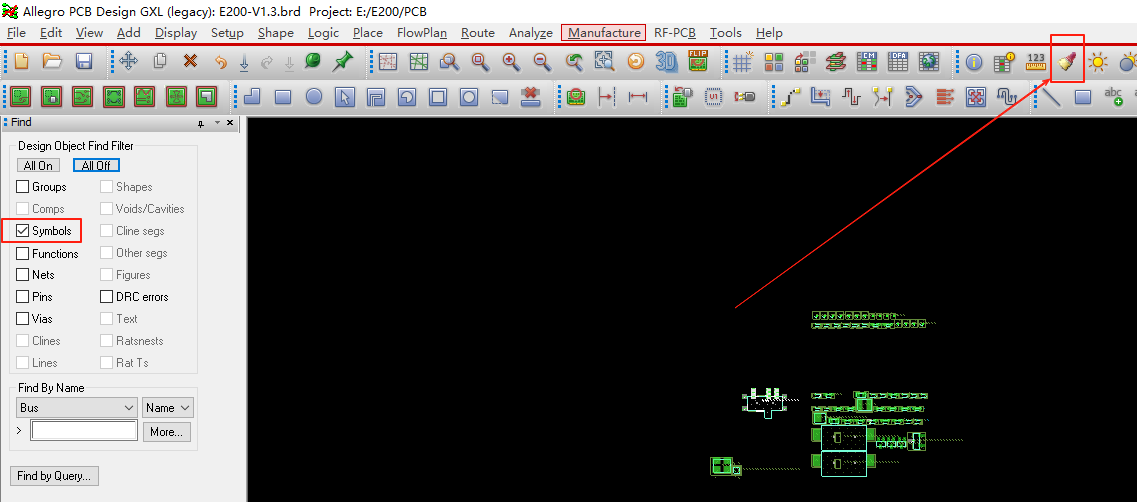

4.交互操作，Allegro上选择“移动”命令，Find命令面板上，筛选“Symbols”,在Orcad选择器件，Allegro会同步选择
5.Allegro选择器件高亮，同步Orcad也会同步选择
