介    绍

Graphpad是一个非常好用，简单快捷的制图软件，之前我们讲解了如何使用Origin制作双Y轴图：你的paper，你的图 | 手把手教你用Origin完成双Y轴图。今天我们来聊聊如何使用Graphpad做双Y轴图。

软    件

本文使用的软件是GraphPad Prism 8；通常而言，不同版本的GraphPad Prism都可以完成此图。

GraphPad Prism软件名称

图文介绍

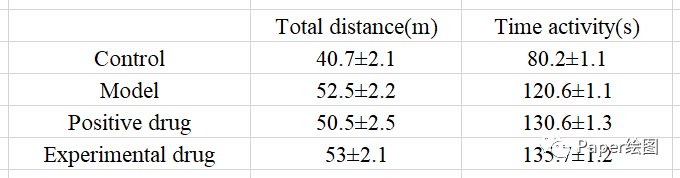

下面是我们的数据(我自己模拟的一组动物行为学数据)，下来我们使用这些数据只做一个双Y轴的柱状图：

---

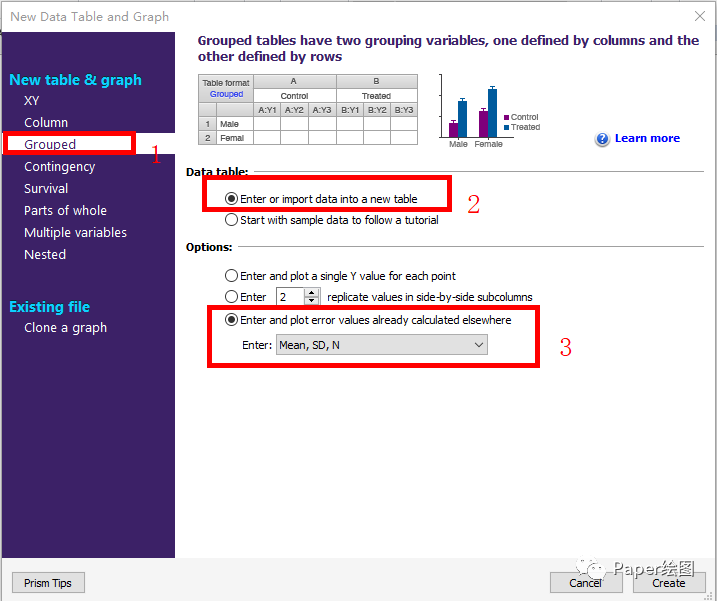

1. 打开GraphPad Prism 8,选择Grouped —Enter or import data into a new table—Mean±SD/SE

---

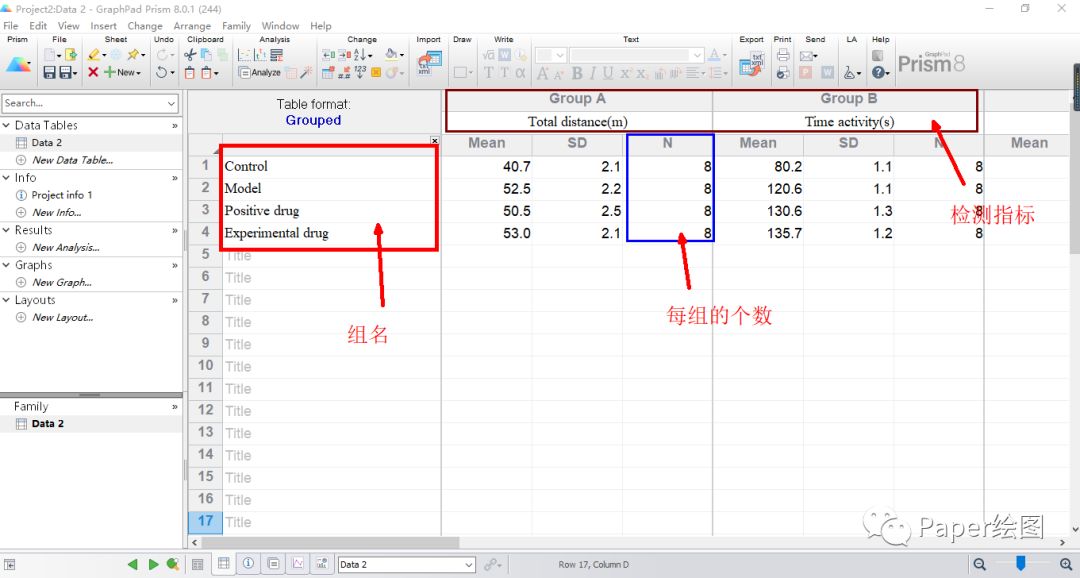

2. 在表格中输入数据和横纵坐标，如下所示(每组的个数也可以不写)

---

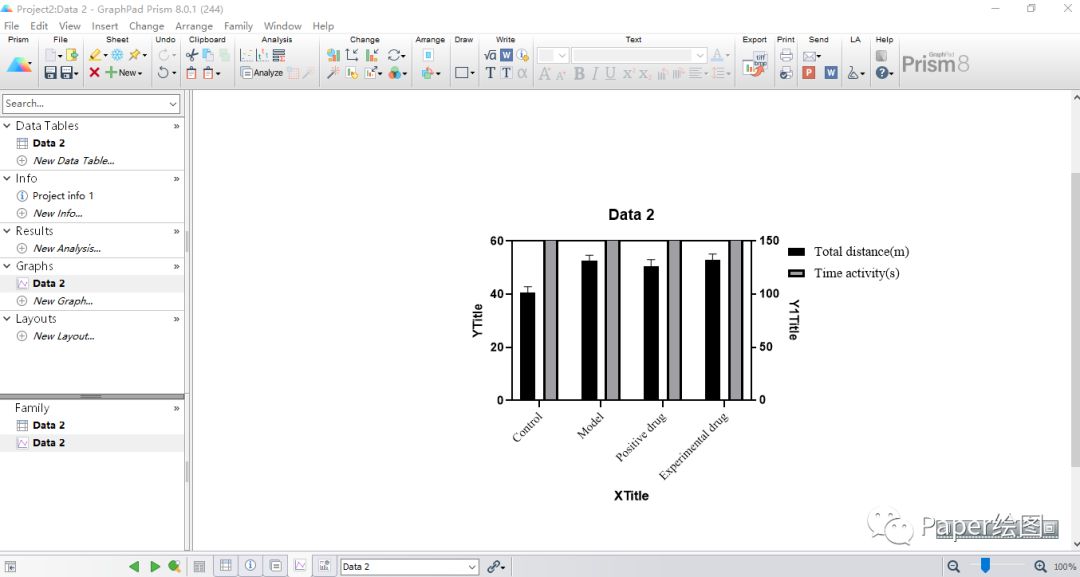

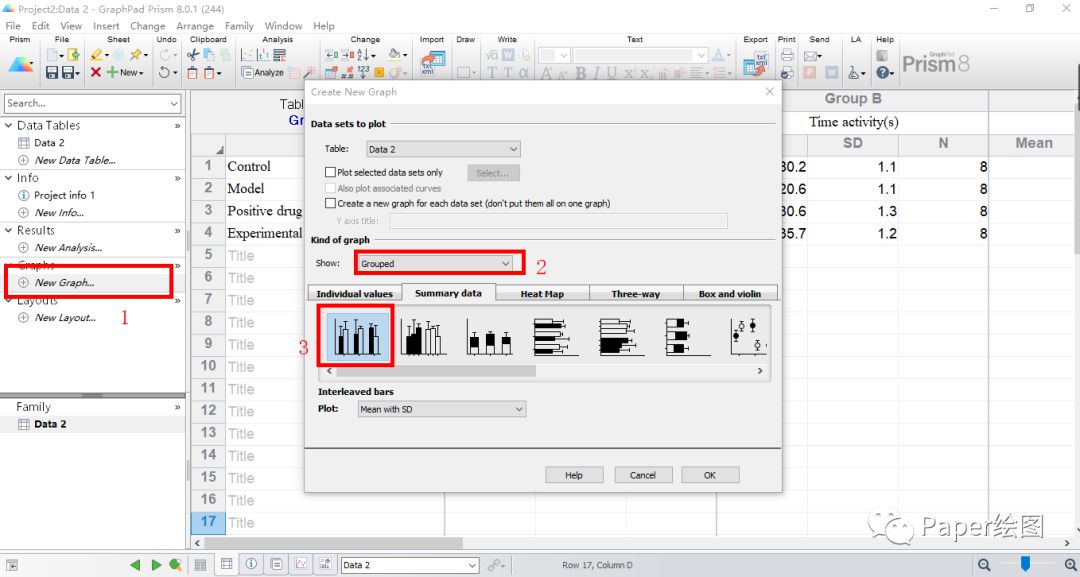

3. 作图，选择Data或者新建图形，选择组，然后选择合适的图案进行双Y轴作图，这里我们选择第一个试一下

---

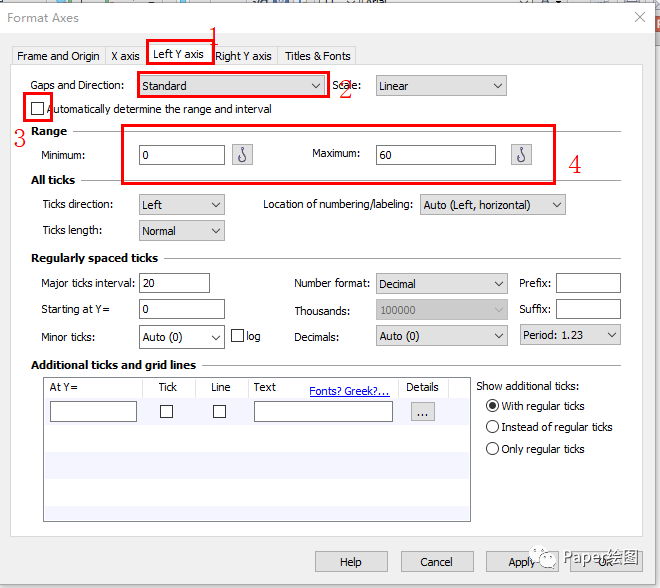

4. 设定左右边的Y轴：直接双击纵坐标轴，先依据第一列Y轴数据设定左坐标轴范围

---

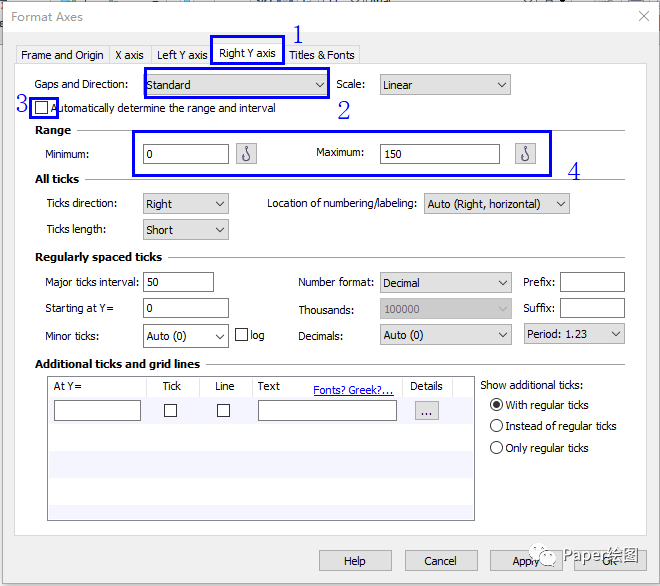

5. 再按照第二列数据设定右Y轴数据，此时图谱如下

---

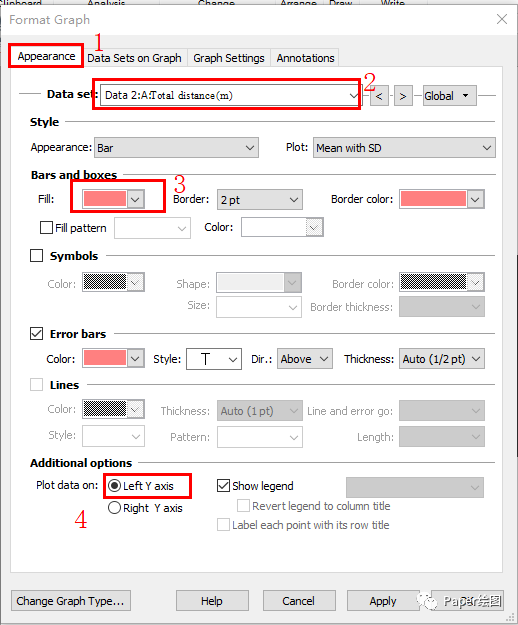

6. 直接双击图形，设置将第一列数据和左坐标轴进行对应，并同时设置左侧为红色

---

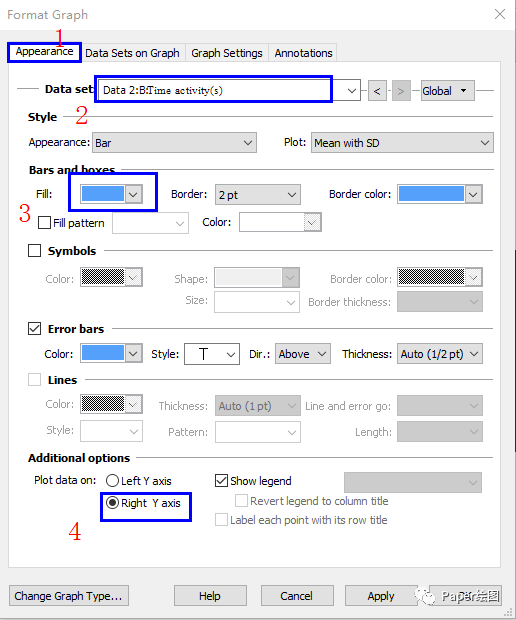

7. 设置将第二列数据和左坐标轴进行对应，并同时设置左侧为蓝色，然后确定

---

8. 结果如下图，下图的话我们是因为把纵坐标轴的范围设置的太小了，我们可以将坐标轴范围设置大一点，将标签放进去

---

9. 如下图所示

---

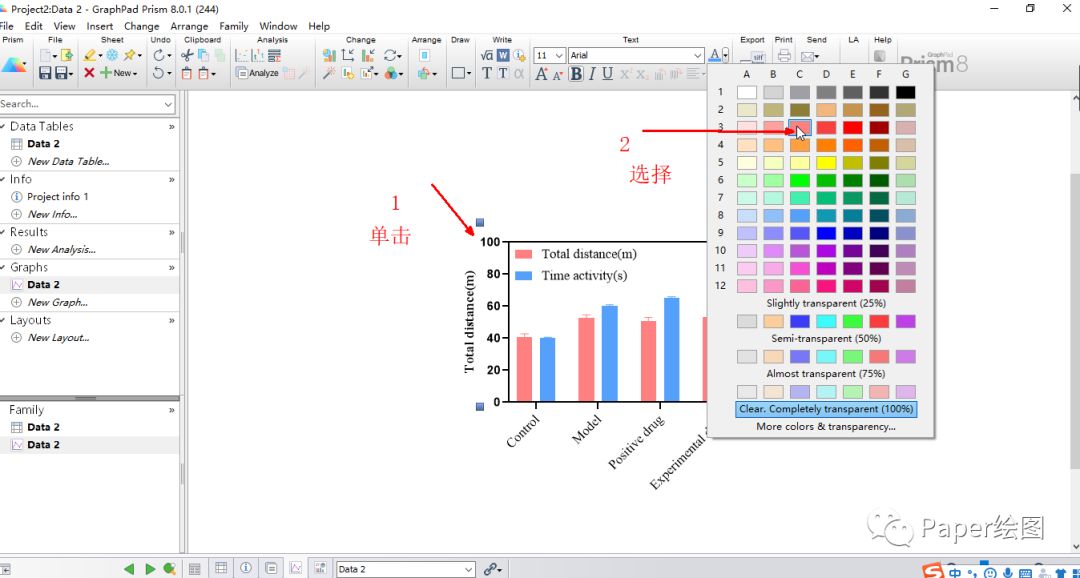

10. 同时我们将左右两边的坐标轴标签设置成与柱状图相同颜色，以方便对应

---

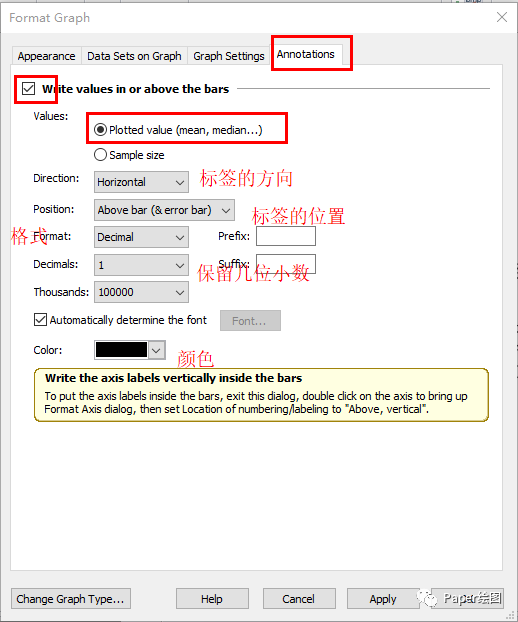

11. 同时可以将Y轴数据在柱状图上显示一下

---

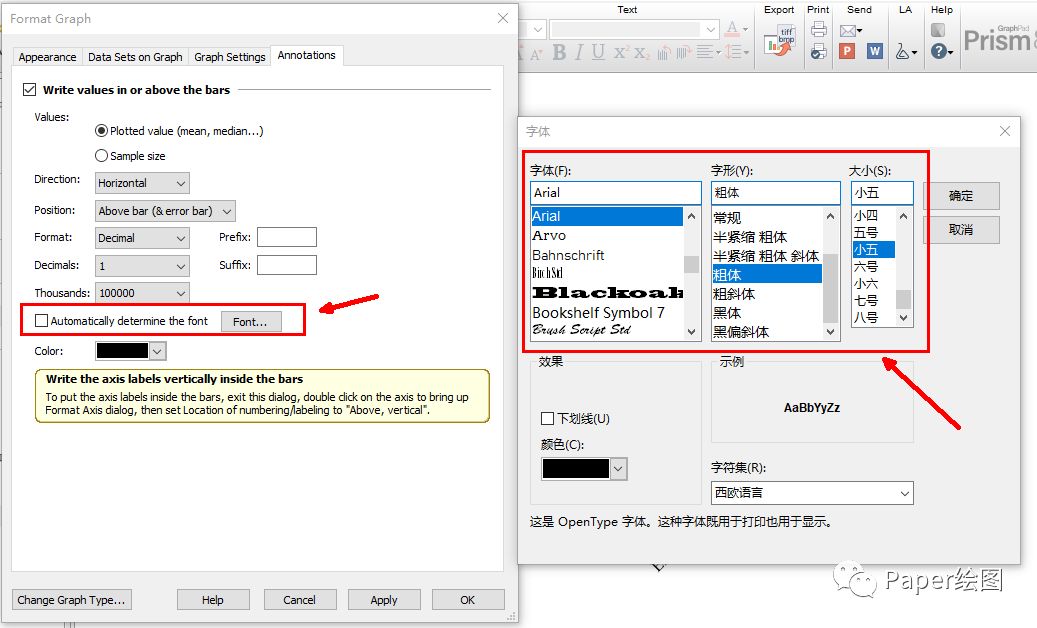

12. 这里可以将标签的字体调节一下

---

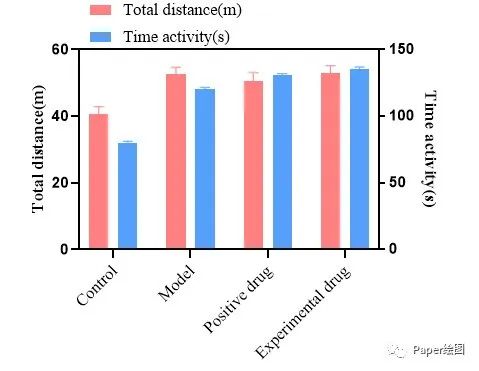

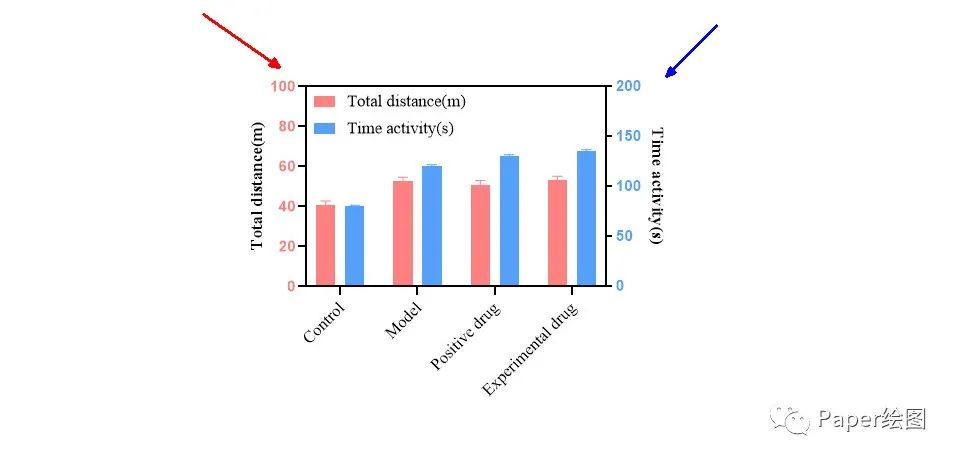

最后，我们来看一下最终效果图

这样，我们的双Y轴图就做好了！

---

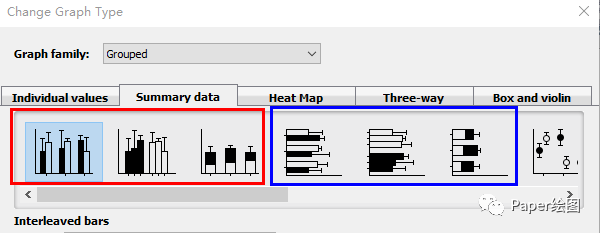

注：在作图过程中，你可能看见软件里面的设置如下，左右两边就是调换了一下坐标轴而已，那么我们比较一下三个的区别

第一种就是我们做的，两列数据位于同一个刻度线的两边

第二种是将两列指标分离开来作图，有各自的刻度线

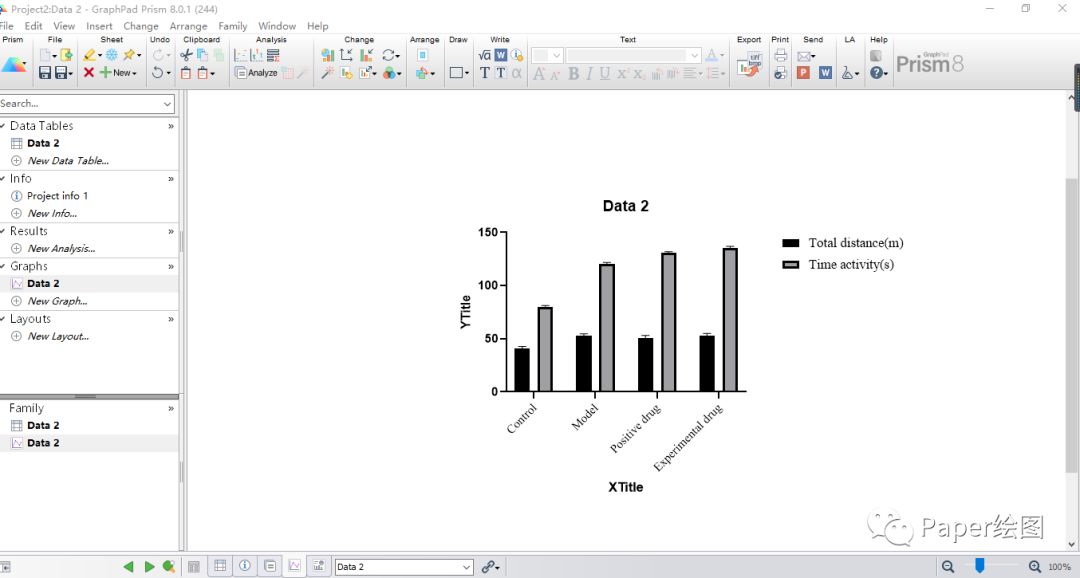

第三种就是将两列数据放在同一个刻度线上

最后，我们将图片导出即可！怎么样？你明白了吗？赶紧来试试吧！
