PADS VX2.8 网络长度表的导出方法
·

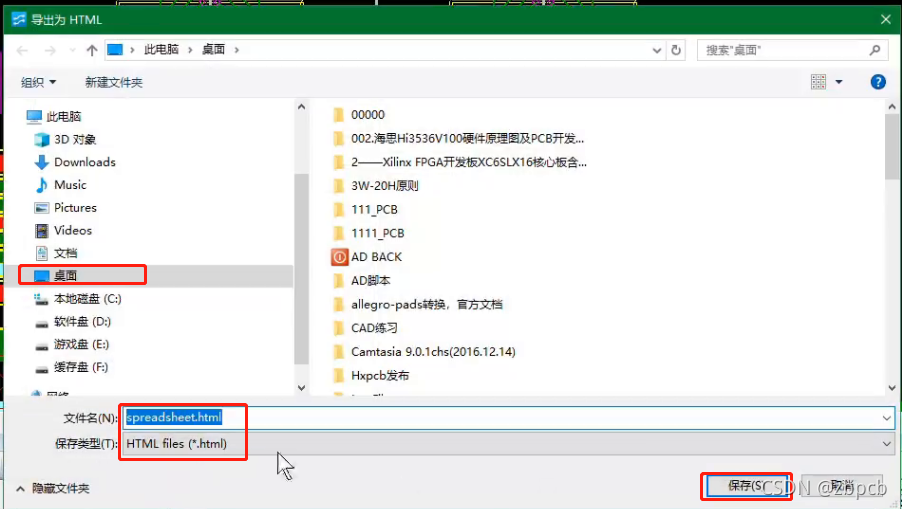

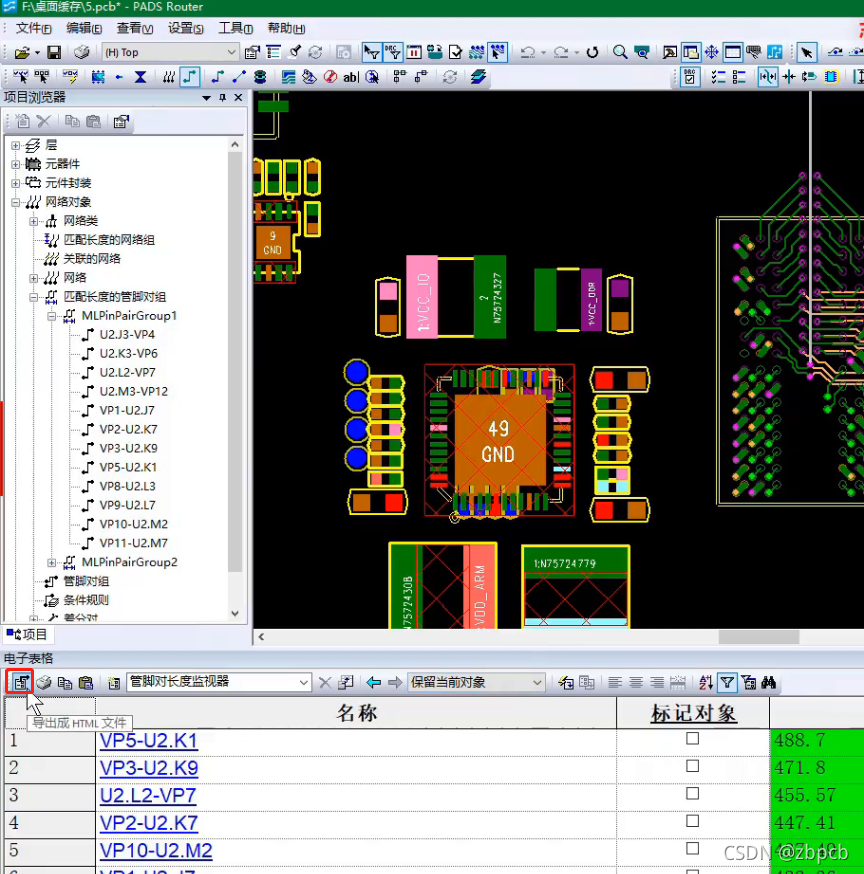

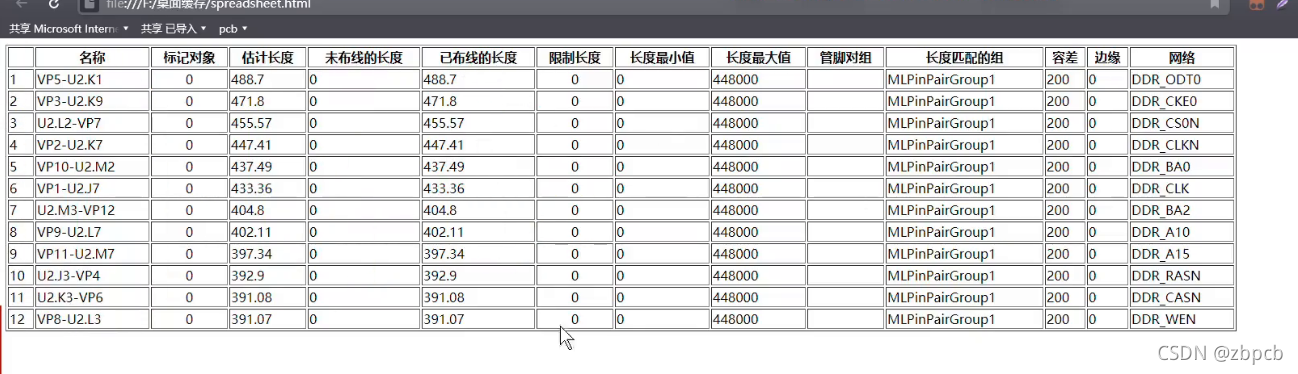

在进行信号仿真或预计评估时，需要输出DDR网络或其他网络等长的报表。如何将电子表格中的等长长度数据导出呢？打开PADS router并加载好一份PCB文件，打开“项目浏览器”窗口，选择想要输出的网络并打开“电子表格”窗口（查看→电子表格），点击“导出”，弹出“导出为HTML”窗口，选择保存路径以及修改名称后点击“保存”，找到保存好的.HTML文件并双击打开，便能查看对应网络的长度信息。操作如下图所示：
以上便是PADS VX等长长度表的导出方法
