资料编号：178    下面是仿真功能视频演示：

功能讲解：

采用stm32单片机最为控制CPU，DS1302时钟芯片，ds18b20采集温度，HIH5030湿度传感器，LCD12864液晶显示屏，光照传感器，蜂鸣器来组成室内环境采集系统，可以采集室内的光照强度、温度、湿度、以及显示当前的时间，并且可以设置温度上限报警值，超过报警值蜂鸣器进行报警，并且串口打印显示报警状态，此仿真极大程度上模拟出当前的室内环境相关参数的采集，全套资料齐全：

下面是仿真展示：

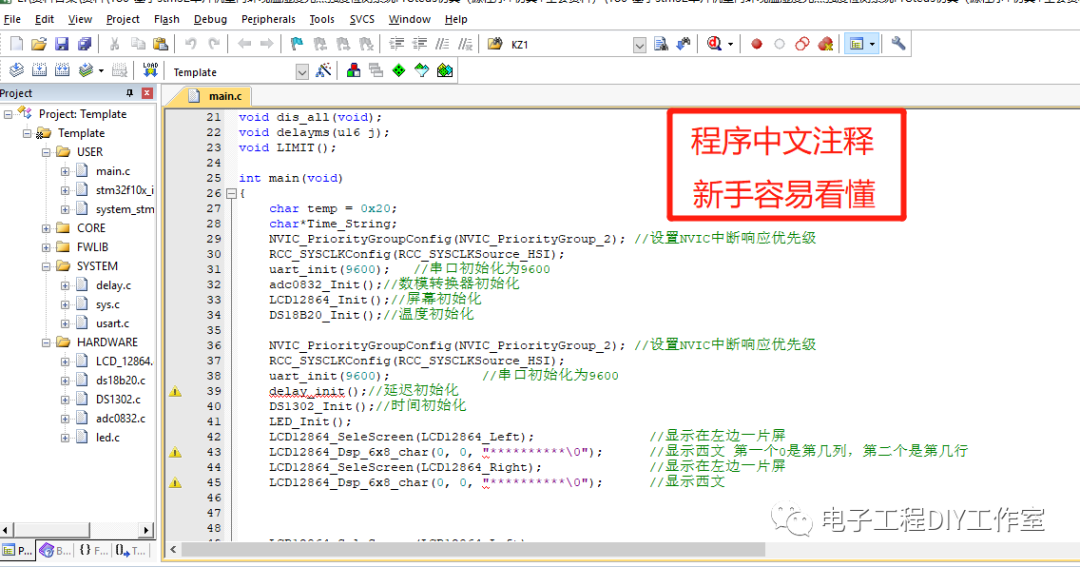

下面是程序展示：

void DS18B20_Rst(void)
{
    DS18B20_IO_OUT();                     //SET PA8 OUTPUT
    DS18B20_DQ_OUT=0;                     //拉低DQ
  Delay_DS18B20_1us(750);        //拉低750us
    DS18B20_DQ_OUT=1;                     //DQ=1
    Delay_DS18B20_1us(15);        //15US
}
//等待DS18B20的回应
//返回1:未检测到DS18B20的存在
//返回0:存在
u8 DS18B20_Check(void)
{
    u8 retry=0;
    DS18B20_IO_IN();    //SET PA8 INPUT
    while (DS18B20_DQ_IN&&retry<200)
    {
        retry++;
        Delay_DS18B20_1us(1);
    };
    if(retry>=200)return 1;
    else retry=0;
    while (!DS18B20_DQ_IN&&retry<240)
    {
        retry++;
        Delay_DS18B20_1us(1);
    };
    if(retry>=240)return 1;
    return 0;
}
//从DS18B20读取一个位
//返回值：1/0
u8 DS18B20_Read_Bit(void)
{
    u8 data;
        DS18B20_IO_OUT();                            //SET PA8 OUTPUT
    DS18B20_DQ_OUT=0;
        Delay_DS18B20_1us(2);
    DS18B20_DQ_OUT=1;
        DS18B20_IO_IN();                            //SET PA8 INPUT
        Delay_DS18B20_1us(12);
        if(DS18B20_DQ_IN)data=1;
    else data=0;
    Delay_DS18B20_1us(50);
    return data;
}
//从DS18B20读取一个字节
//返回值：读到的数据

下面是该资料的分享链接：

https://pan.baidu.com/s/17OiNKdDeZgwSBq493jH8tQ?pwd=n4se
