01 单片机测试

---

一、前言

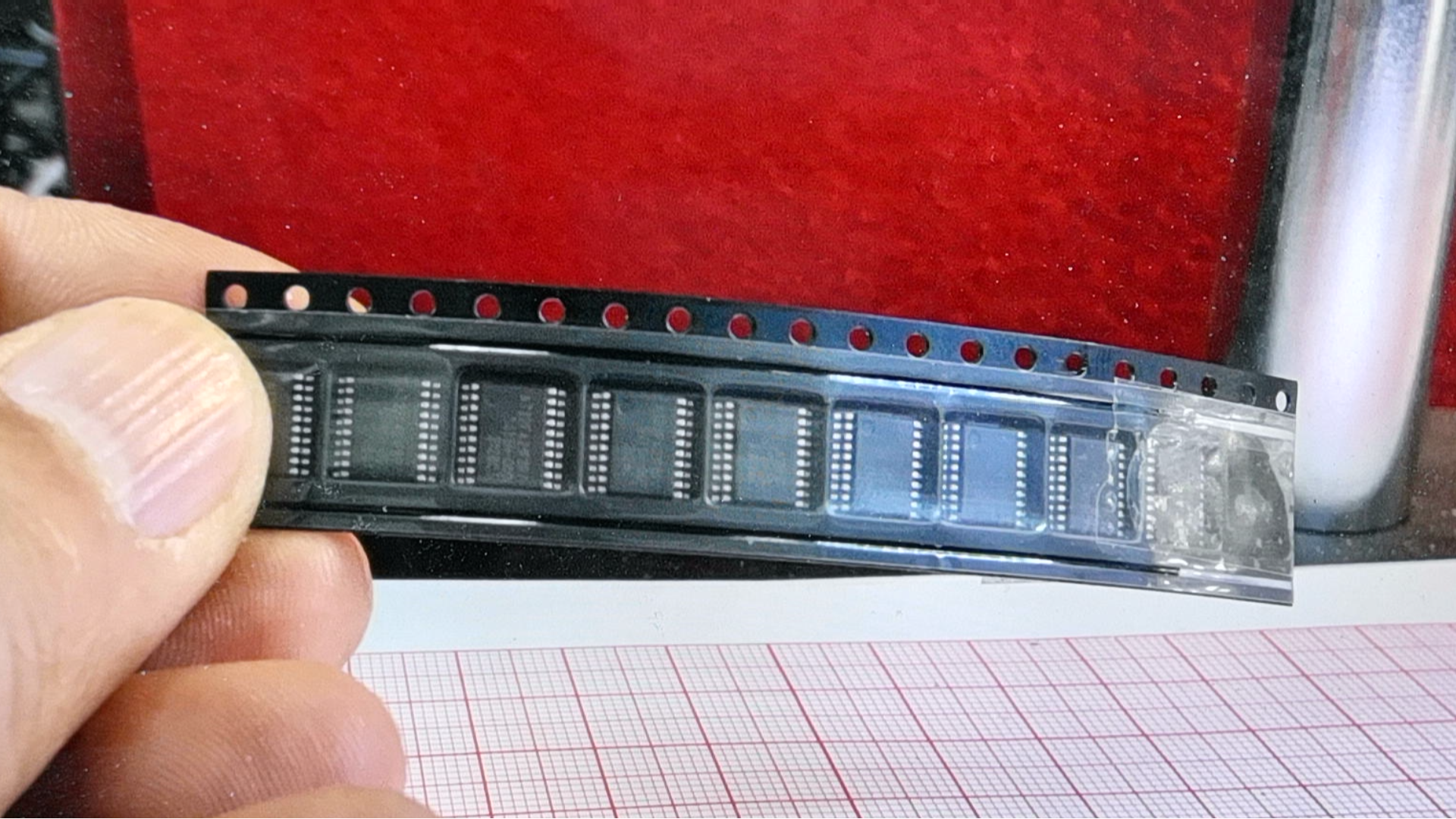

  订购的F421单片机到货了。  下面测试一下该单片机开发工具链对该单片机进行软硬件的开发。

二、测试电路

AD\Test\2024\April\TestF8P7.SchDoc

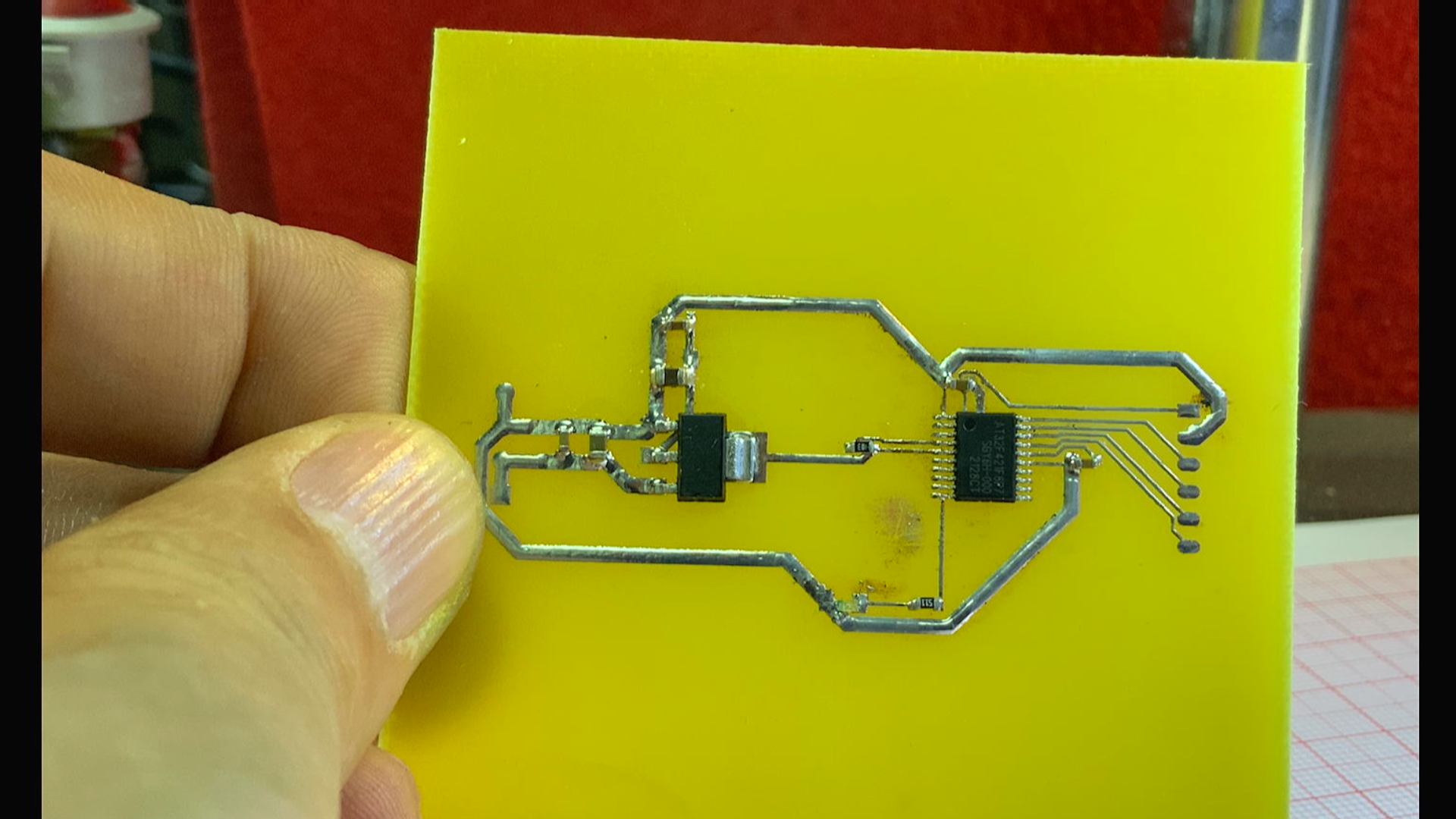

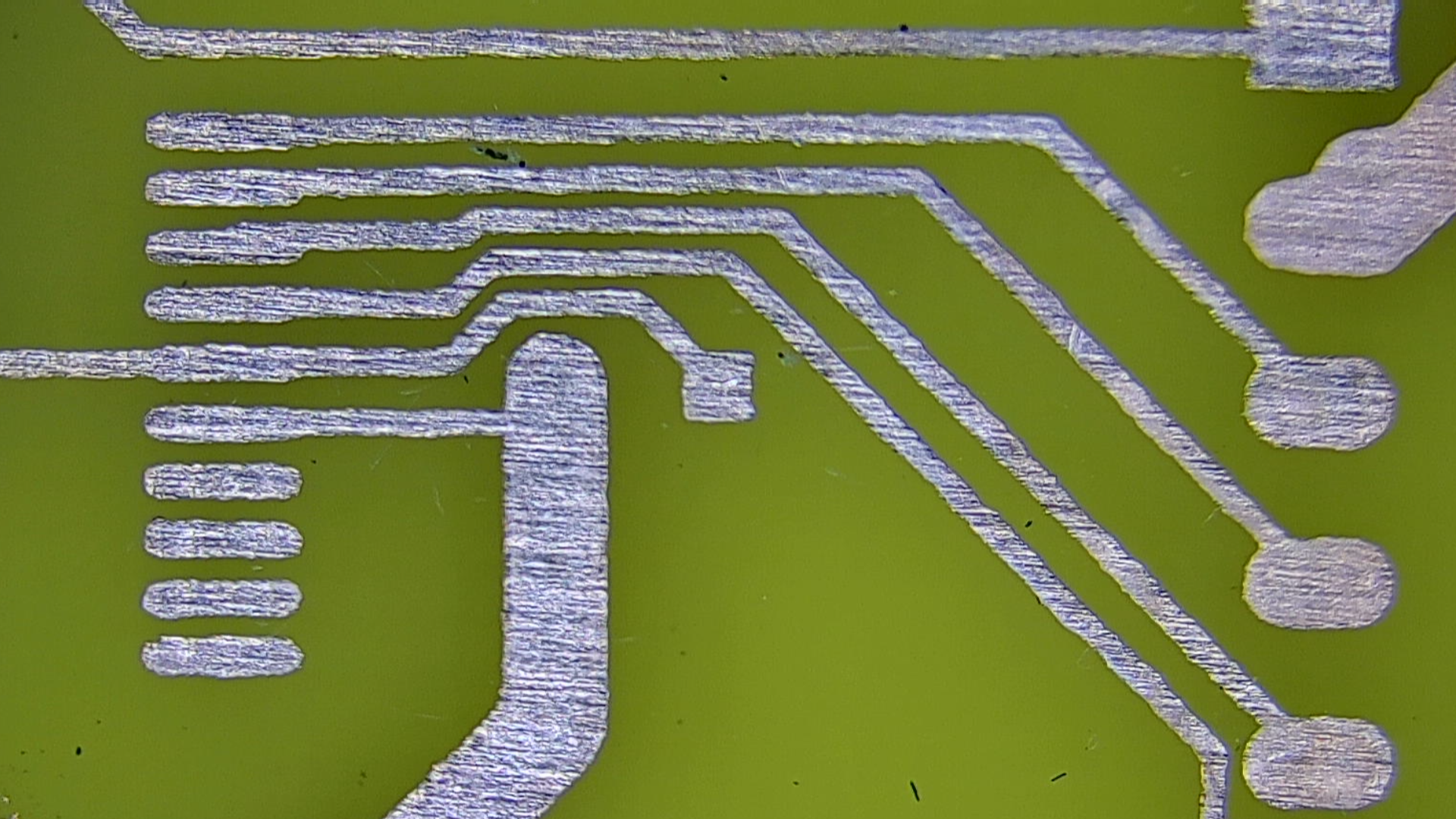

  设计测试电路，  使用SWD端口进行调试，  电路板上设置了一个LED， 以及 串行输出端口。  通过单面PCB 铺设测试电路，  一分钟之后得到测试电路，  这个电路实在是制作的非常完美。

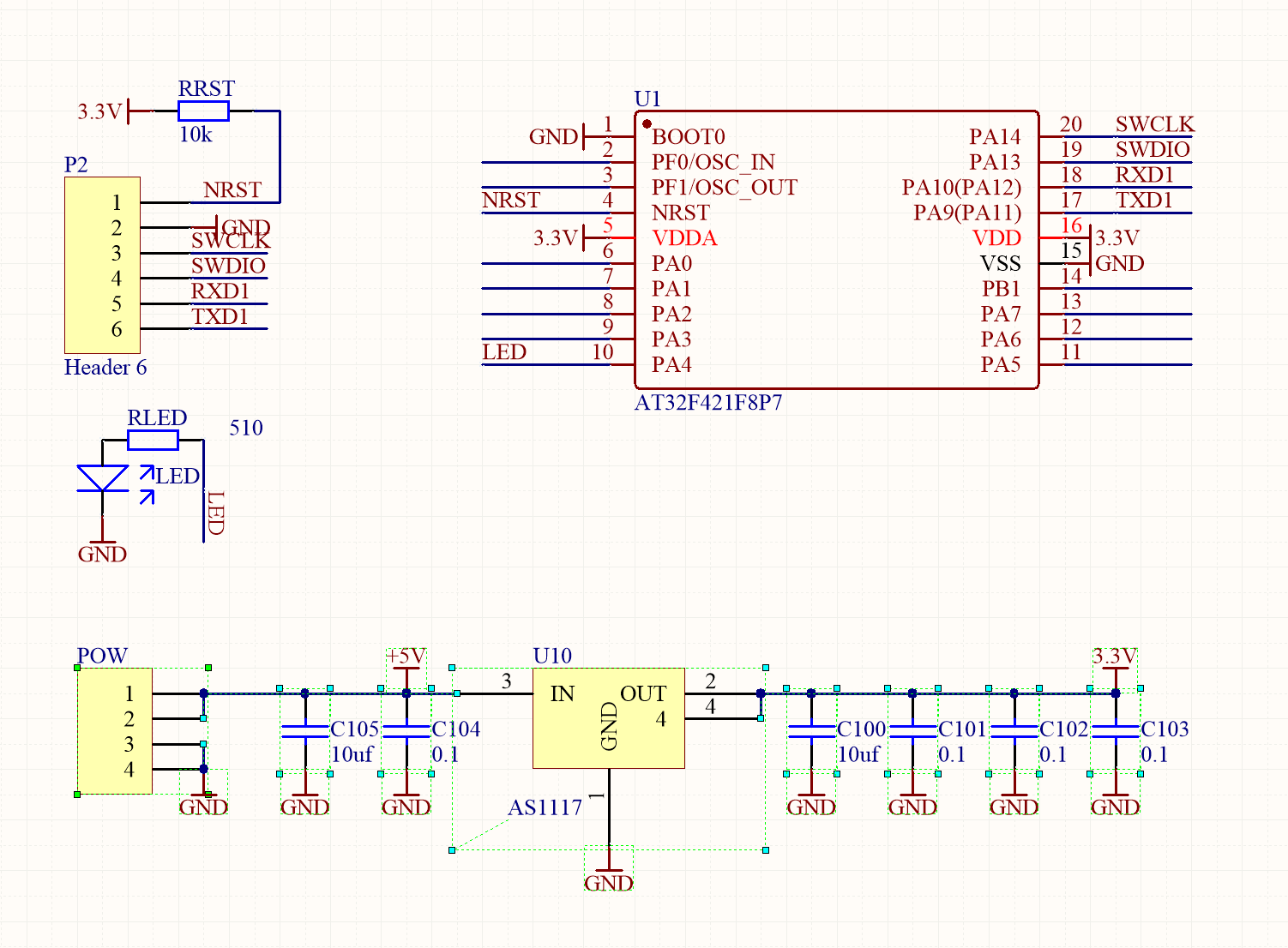

▲ 图1.2.1 测试电路原理图

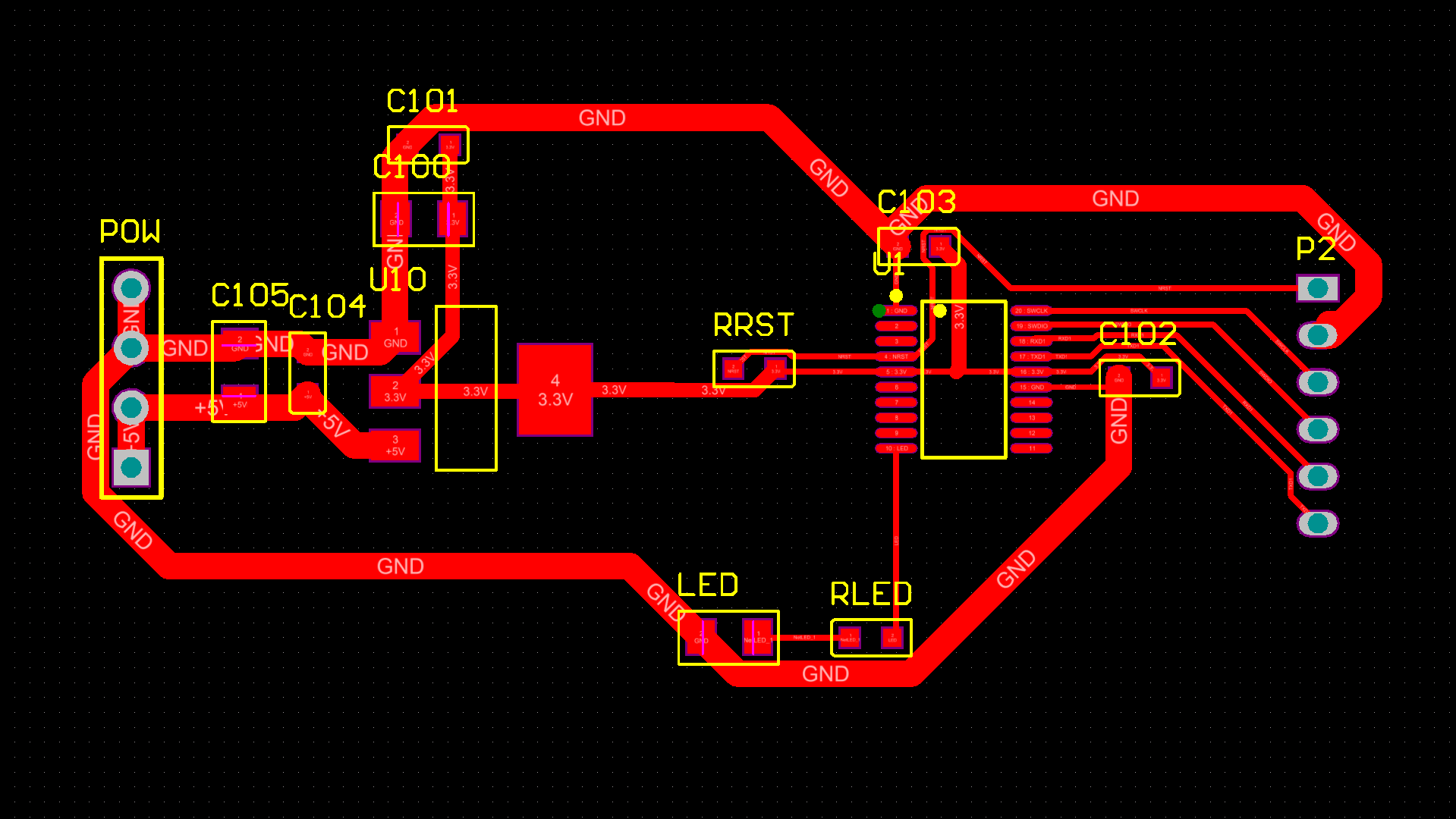

▲ 图1.2.2 测试电路PCB

  焊接电路。  清洗检查之后进行测试。

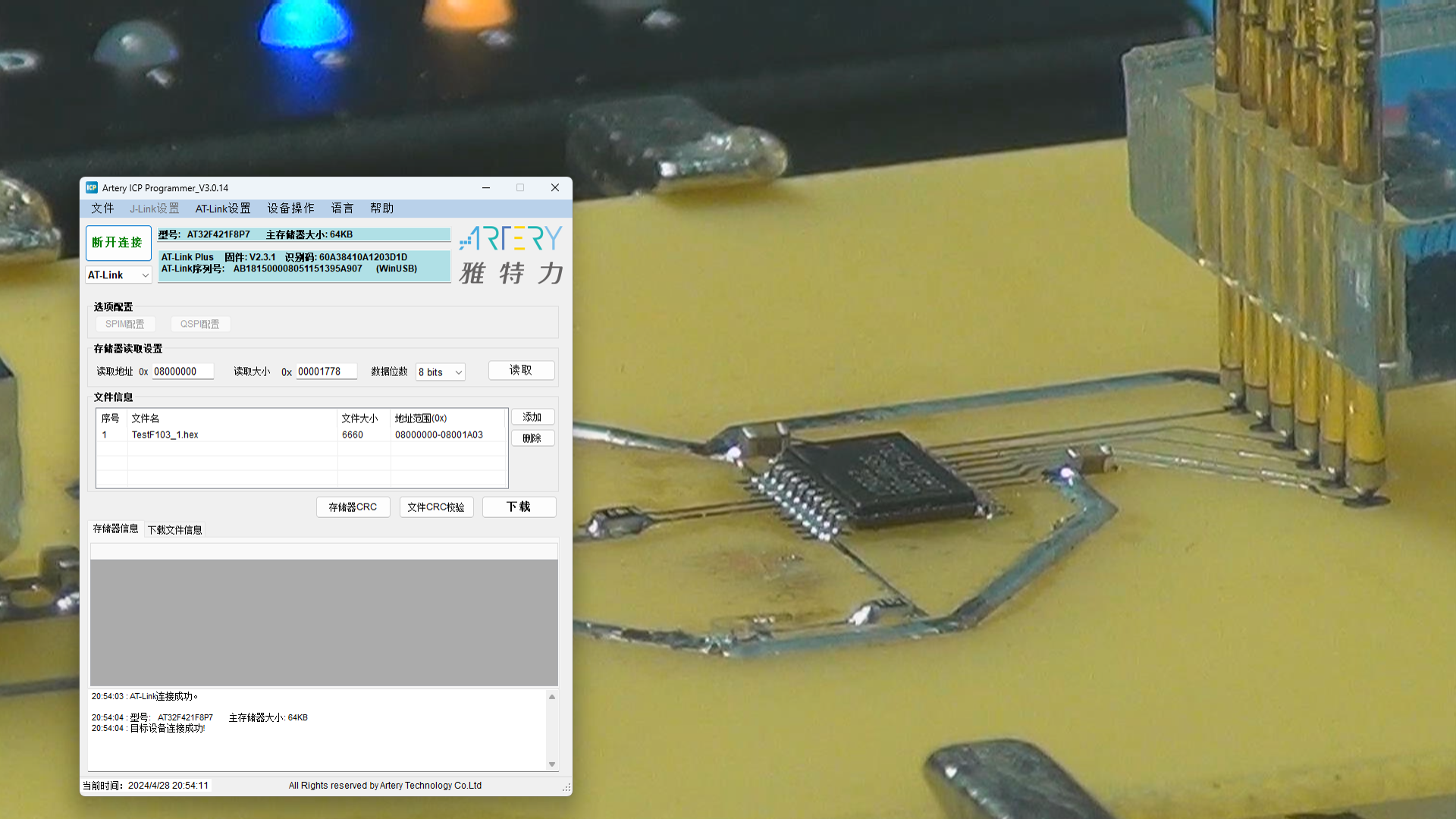

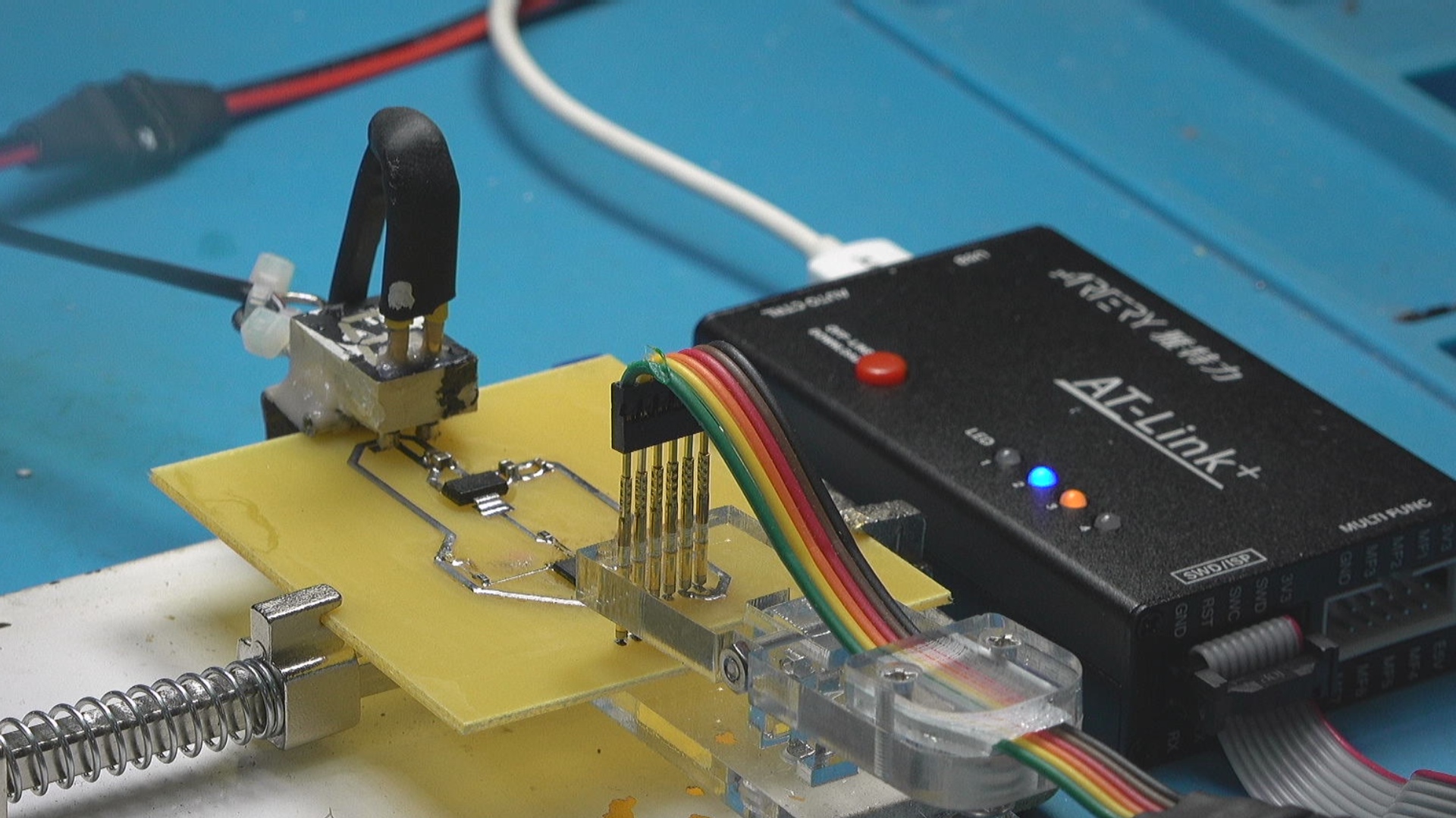

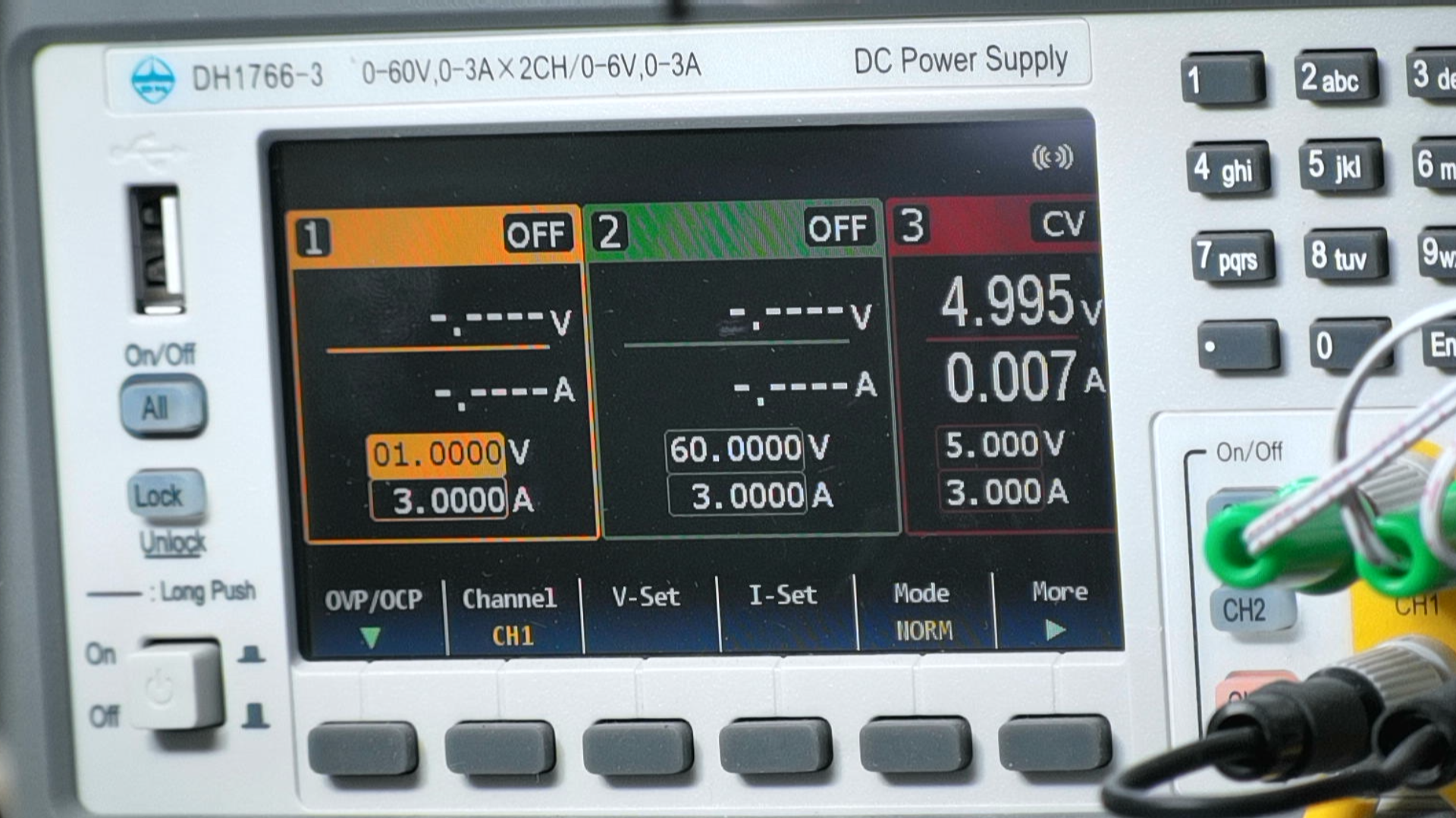

  将测试电路板固定在测试架上，  引入5V的工作电源。  通过探针夹子将 AT-LINK接入单片机，  在没有编程之前， 单片机的静态电流为7mA。  下面测试AT-LINK是否能够访问到单片机，  使用 ICP 软件进行测试， 可以看到能够访问到单片机。  单片机的型号为 F8P7。  这样就可以进行下面的软件测试了。

三、软件测试

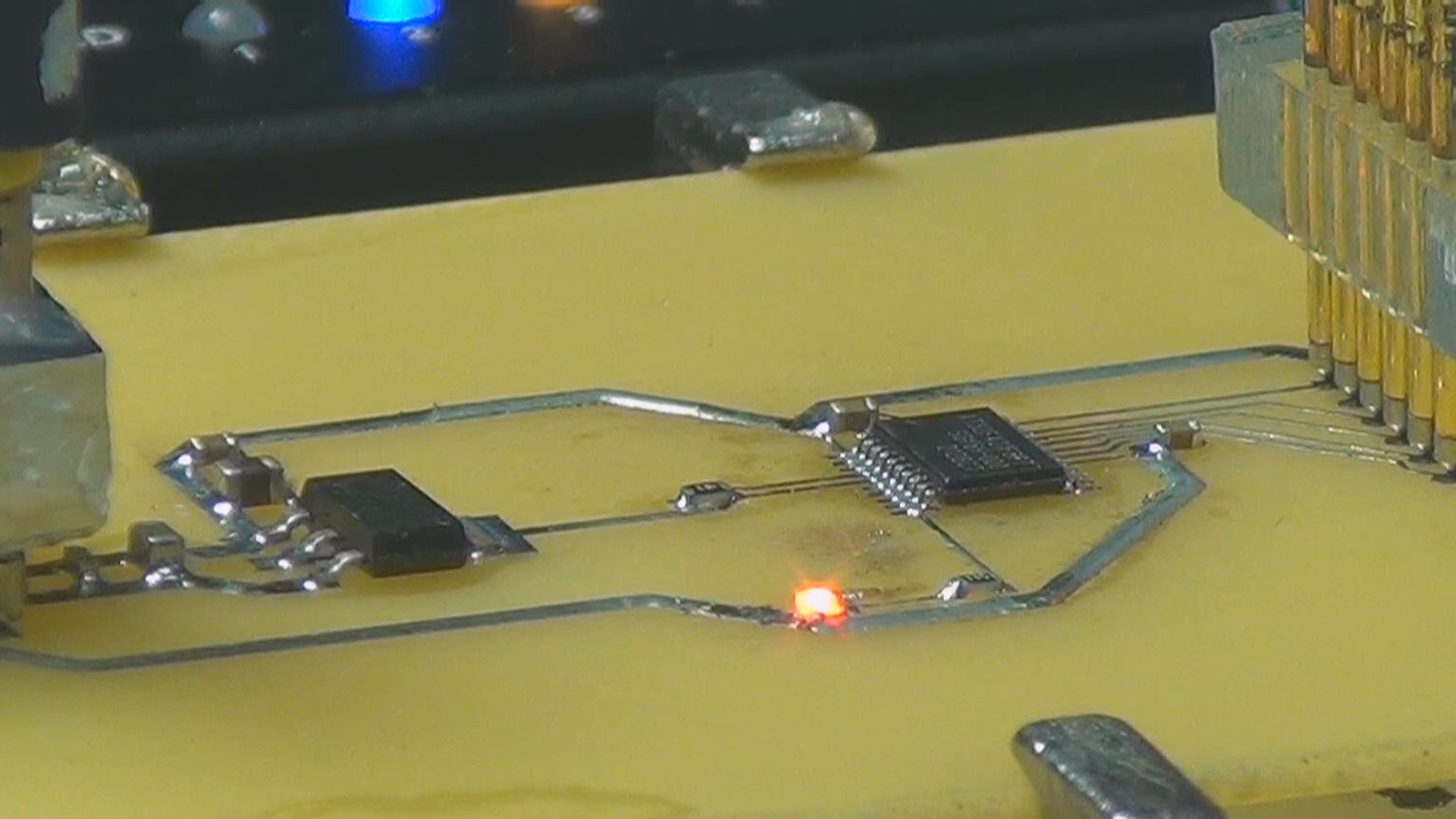

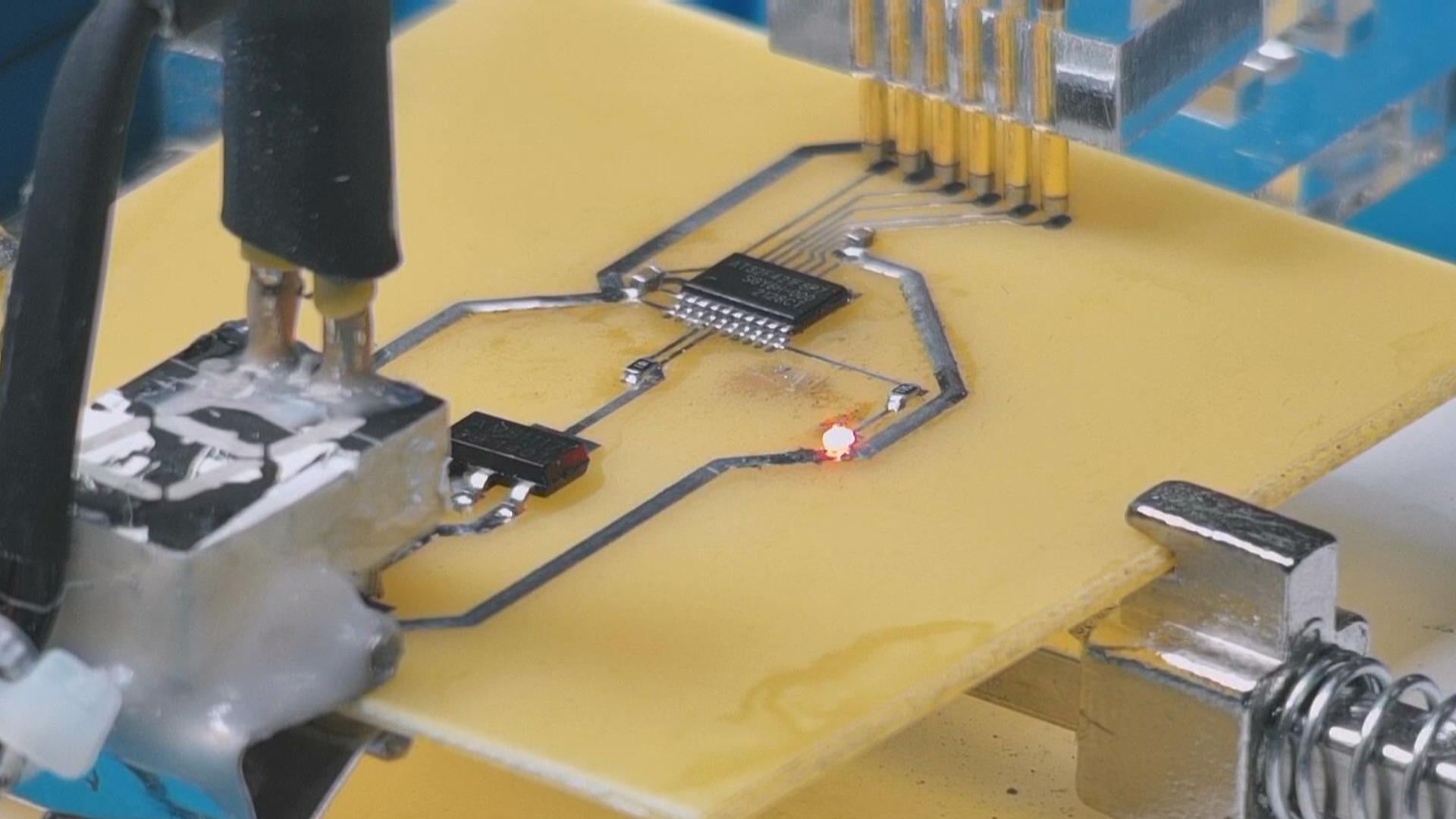

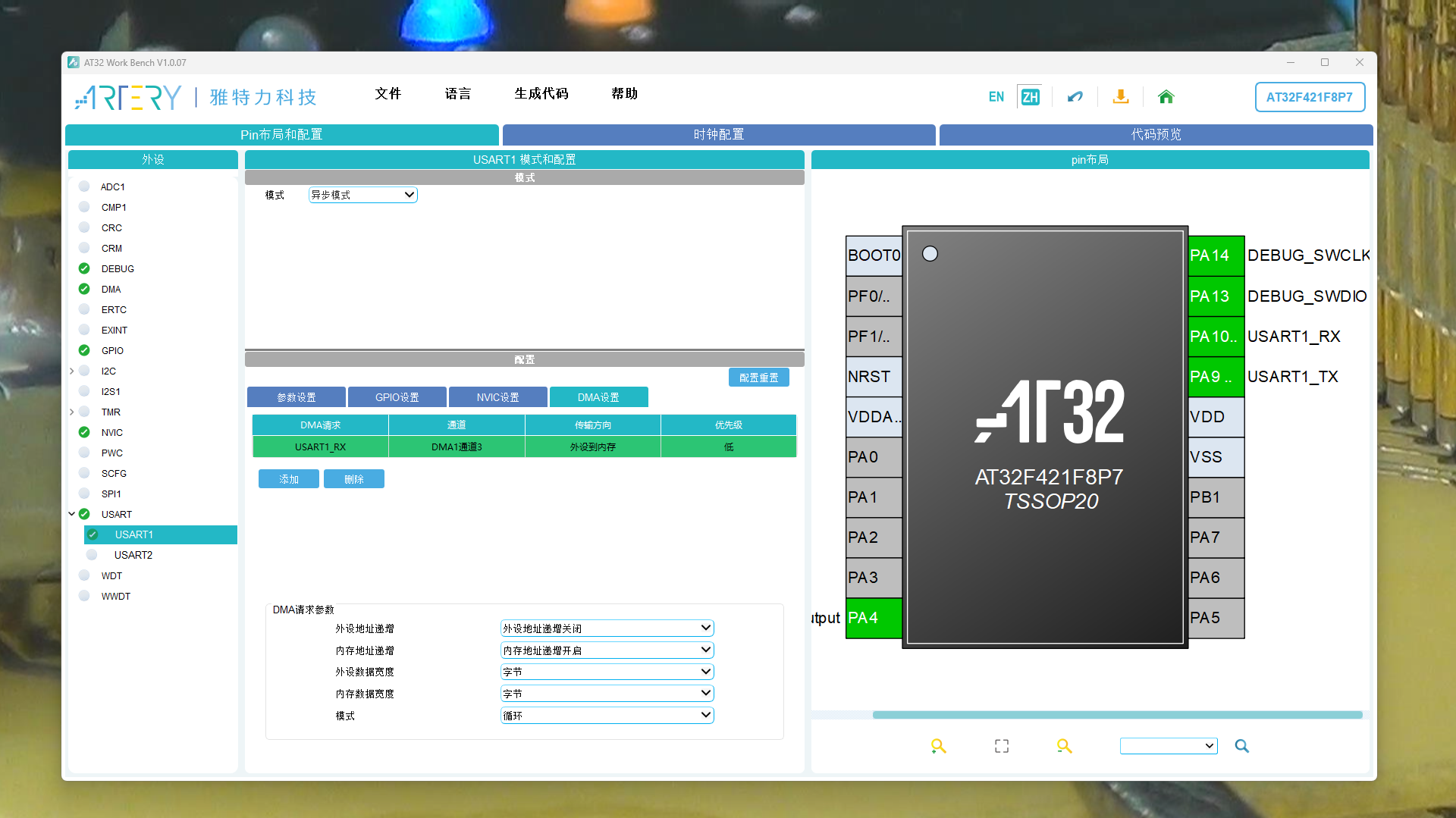

  利用 Workbench 生成测试程序框架，  单片机时钟频率设定为 120MHz， 编译下载程序， 此时单片机电流增加为21mA。  电路板上LED开始闪烁，  这说明单片机正确执行了测试程序。  单片机串口输出的信息通过 AT-LINK 转发给计算机，  上位机串口显示了单片机串口信息。  至此， 验证了单片机测试程序工作正常了。



※ 总  结 ※

---

  本文测试了F421F8单片机开发工具链，  验证了单片机最小系统的设计方案。  使用AT-LINK可以完成单片机的程序下载调试，  使用WorkBench形成程序框架，  可以大大简化程序的设计。 不过现在快到五一了， 据说新版的 WorkBench 应该发布了。 它能够支持更多的单片机型号。

---
