前言

        本文主要介绍了RS485通信的原理及其在工业控制中的应用。RS485通过差分信号传输，具有抗干扰能力强、适合长距离传输的特点，支持多点总线结构和半双工通信。文章还详细描述了RS485的电气特性、抗干扰能力及典型应用场景。此外，文章通过硬件连接图和软件代码示例，展示了如何利用ESP32-C3-PLC控制器开发板实现两个设备之间的RS485通信控制，包括从机模式和主从机模式的通信方式。

        关于RS485通信控制的简单测试！通过我设计的ESP32-C3-PLC控制器向你展示测试过程。测试环境使用的是ArduinoIDE2.0作为本次测试程序编译！主要还是简单。从文章的目录你就知道本文大概在讲什么！我就不废话了，请看下文。希望文章对你有帮助吧!

一、RS485通信原理？

RS-485（又称EIA-485）是一种广泛应用的串行通信标准，主要用于工业控制、仪器仪表等需要长距离、抗干扰的场景。以下是其原理的概括：

1. 差分信号传输

  • 原理：RS-485通过两条线（A和B）的电压差表示逻辑状态，而非单线对地电压。

    • 逻辑1：A线电压比B线高（差分电压 ≥ +0.2V）。

    • 逻辑0：B线电压比A线高（差分电压 ≤ -0.2V）。

  • 优势：差分信号能有效抑制共模干扰（如电磁噪声），适合长距离传输。

2. 多点总线结构

  • 拓扑：支持总线型网络，多个设备（最多32个标准负载）可挂接在同一对双绞线上。

  • 半双工通信：同一时间仅允许一个设备发送数据，其他设备接收，需通过协议（如Modbus）协调主从设备。

3. 电气特性

  • 电压范围：驱动端输出差分电压为-7V至+12V，接收端灵敏度为±0.2V。

  • 传输距离：理论最大距离约1200米（速率≤100kbps），速率与距离成反比（例如：10Mbps时仅支持短距离）。

  • 终端电阻：总线两端需接120Ω电阻，匹配阻抗以减少信号反射。

 4. 抗干扰能力

  • 共模抑制：接收器可容忍高达-7V至+12V的共模电压（A、B线对地电压）。

  • 双绞线屏蔽：推荐使用屏蔽双绞线，进一步降低电磁干扰。

5. 典型应用场景

  • 工业自动化（PLC、传感器通信）

  • 楼宇控制系统（HVAC、安防）

  • 智能仪表（电表、水表集中抄表）

  • Modbus RTU协议（基于RS-485的常见工业协议）

二、测试步骤

1.硬件

图1是本次测试使用的两个相同的开发版，主控为ESP32C3-N4。开发版自带WiFi，蓝牙功能……。且开发板有4路输入输出功能。可以接传感器与负载设备。从图中可以看到我们分别给两个设备标记了:设备A(0x01),设备B(0x02)，这个标记我们后面会在程序中用到。这次我们主要讲两个开发版之间485通信控制功能，关于485通信原理这里我们不详细讲，一时半会可能讲不明白!

如果你对485通信不太了解，可以先去阅读一下其他大佬的关于485通信工程文章。我个人认为即使你对485不熟悉也不影响你看懂本文内容。马上开始本次测试实验。以下为本次测试主要硬件：

图1

图2

在本次测试中我们会用到一个485转TTL调试工具，如图2。

图3

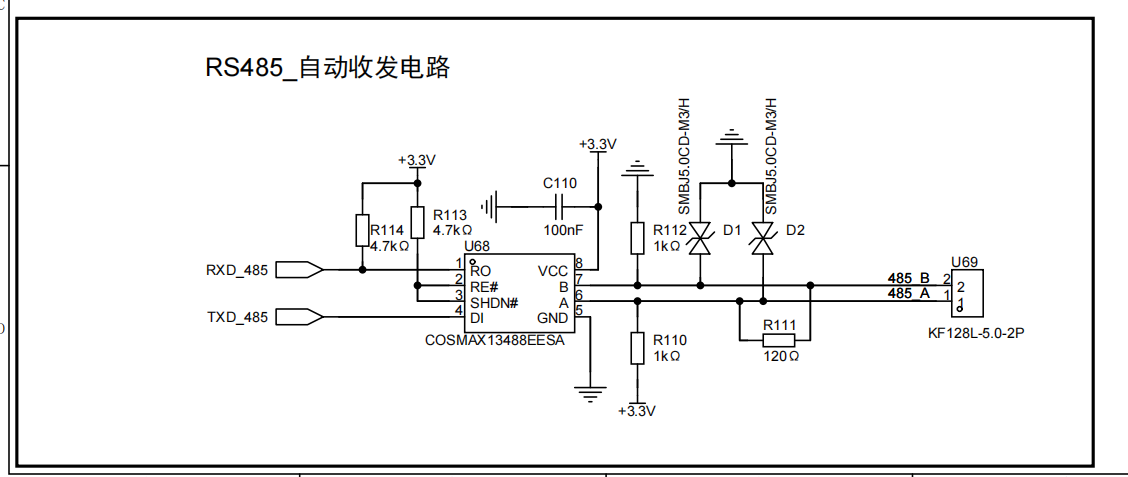

图3是本次测试RS-485部分硬件连接的原理图（自动流控）。电路中我没有加短路保护不够严谨，请原谅！如果你使用485电路不是自动流控，使用文章中的程序可能需要做一些修改才可以使用。

2.软件

     1.注意的问题：

 1. 半双工通信机制:

  RS-485采用半双工模式，同一时间只能有一个设备在总线上发送数据。若主设备连续发送指令：

       (1) 总线冲突：多个设备同时发送会导致信号叠加，数据损坏。

       (2) 收发切换延迟：发送完成后需切换为接收模式，若未等待足够时间，可能错过响应。

2. 协议帧间隔要求:

常见协议（如Modbus RTU）要求帧间隔时间（如3.5字符时间）：

      (1)连续发送违反间隔：未留足间隔会导致接收方无法区分帧边界，引发解析错误。

      (2)示例：9600波特率下，3.5字符时间≈4ms，需在帧间插入此延时。

3. 缓冲区溢出风险:

     (1)发送过快：若接收方处理速度慢，连续发送会导致其缓冲区溢出，丢失数据。

     (2)硬件限制：部分RS-485芯片的缓冲区较小，无法承受高频率数据流。

4. 电气特性限制:

     (1)信号反射：长距离通信时，连续发送可能加剧信号反射问题，需终端电阻匹配。

     (2)驱动能力：总线负载设备过多时，连续发送可能超出驱动芯片的带载能力。

5. 软件实现缺陷:

     (1)未处理应答：发送后未等待响应直接发下一指令，导致协议逻辑混乱。

     (2)缺乏流控机制：未实现硬件/软件流控，无法协调收发节奏。

总结：通过合理设计通信时序、严格遵循协议规范、优化硬件设计，可在保证可靠性的前提下实现高效通信。关键需在发送频率与系统响应速度之间找到平衡点。

   2.从机模式通信方式：

图4

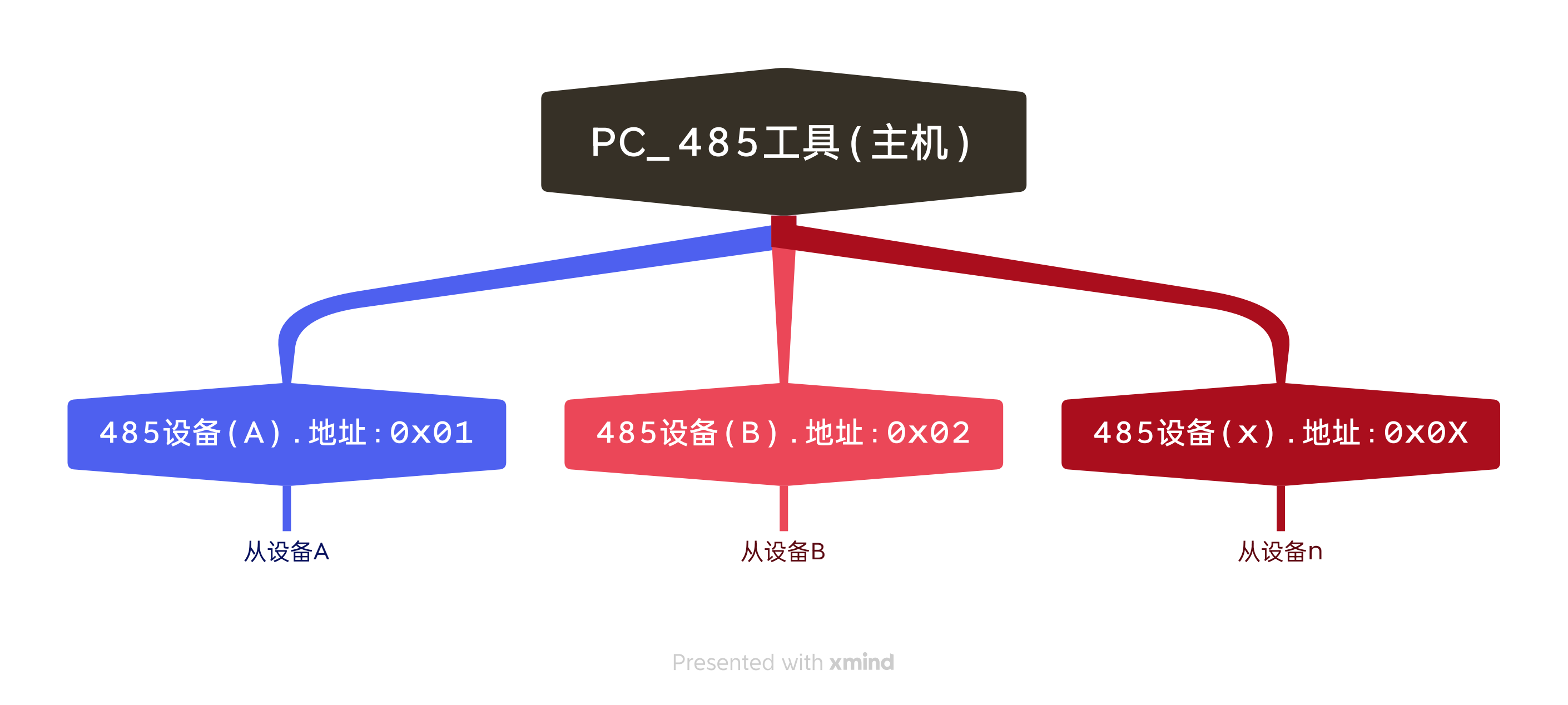

      图4.中分别将设备A与设备B并联起来，然后通过PC端发送控制指令，分别对应 设备A/B进行控制。本次测试实验使用ArduinoIDE2.0工具不多说大家都知道！PC端使用调试工具为XCOM V2.0，主要用于发送控制指令与数据监测功能。好了现在开始上代码：

   这里我们给两个设备A/B设定一个简单的通信协议：[设备地址][分隔符][指令内容][结束符]

  示例：
         0x01:ACN1_ON      --> 控制设备A的继电器CN1打开
         0x01:ACN1_OFF    --> 控制设备A的继电器CN1关闭

         .....

 PC端使用调试工具发送控制指令：

         发送指令：

                控制设备A:  01:ACN1_OFF
                         返回：1：OK

               控制设备B：02:BCN1_ON

                         返回：2：OK

图5

图5是本次测试硬件连接实物图，后面我还会用这个硬件连接做测试！

（1）设备A端代码：

/**
 * @file Equipment-A.ino
 * @author jonnie Walker iTE
 * @brief  485_TestA
 * @version 0.1
 * @date 2025-05-13
 *
 * @copyright Copyright (c) 2025
 *
 * ------------------------------------------------------/
 *
 * Here we are using the automatic flow control 485 chip.
 *
 */

#include <HardwareSerial.h>


//#define RE_DE_PIN   6
#define DEVICE_ADDR 0x01
#define BAUDRATE    9600
#define RELAY_BUILTIN  5

HardwareSerial RS485(1);

void setup() {
  Serial.begin(115200);

  pinMode(RELAY_BUILTIN,OUTPUT);
  RS485.begin(BAUDRATE, SERIAL_8N1, 4, 3); // RX, TX
 // pinMode(RE_DE_PIN, OUTPUT);
 // digitalWrite(RE_DE_PIN, LOW);
}

void loop() {
  if (RS485.available() > 0) {
    String data = RS485.readStringUntil('\n');
    data.trim();
    int addr = data.substring(0, data.indexOf(':')).toInt();

    if (addr == DEVICE_ADDR) {  // Response when address matching
      String cmd = data.substring(data.indexOf(':') + 1);
      String response = executeCommand(cmd);

      // ================= Response sending=================
      RS485.print(DEVICE_ADDR);
      RS485.print(":");
      RS485.println(response);
      RS485.flush();

    }
  }
}

//Instruction processing
String executeCommand(String cmd) {
  if (cmd == "ACN1_ON") {
    digitalWrite(RELAY_BUILTIN, HIGH);
    return "OK";
  } else if (cmd == "ACN1_OFF") {
    digitalWrite(RELAY_BUILTIN, LOW);
    return "OK";
  }
  return "ERROR";
}

（2）设备B端代码：

/**
 * @file Equipment-B.ino
 * @author jonnie Walker iTE
 * @brief  485_TestB
 * @version 0.1
 * @date 2025-05-13
 *
 * @copyright Copyright (c) 2025
 *
 * -------------------------------------------------------------/
 *
 * Here we are using the automatic flow control 485 chip.
 *
 *
 *
 */


#include <HardwareSerial.h>

#define RELAY_BUILTIN  6

#define BAUDRATE     9600 // 485 communication baud rate
#define DEVICE_ADDR 0x02  //ID

HardwareSerial RS485(1); // Use UART1

// =================init =================
void setup() {
  Serial.begin(115200);

  pinMode(RELAY_BUILTIN,OUTPUT);

  RS485.begin(BAUDRATE, SERIAL_8N1, 4, 3); // RX, TX

  //Serial.print("Device B Ready. Addr:");
  //Serial.println(DEVICE_ADDR, HEX);
}

// ================= 主循环 =================
void loop() {
  handleRS485Communication();
}

// ================= 通信处理函数 =================
void handleRS485Communication() {
  // 接收数据
  if (RS485.available() > 0) {
    String data = RS485.readStringUntil('\n');
    data.trim();
    int addr = data.substring(0, data.indexOf(':')).toInt();

    if (addr == DEVICE_ADDR) {  // Response when address matching
      String cmd = data.substring(data.indexOf(':') + 1);
      String response = executeCommand(cmd);

     // ================= Response sending =================
      RS485.print(DEVICE_ADDR);
      RS485.print(":");
      RS485.println(response);
      RS485.flush();

    }
  }
}

// ================= Instruction processing=================
String executeCommand(String cmd) {
  if (cmd == "BCN1_ON") {
    digitalWrite(RELAY_BUILTIN, HIGH);
    return "OK";
  } else if (cmd == "BCN1_OFF") {
    digitalWrite(RELAY_BUILTIN, LOW);
    return "OK";
  }
  return "ERROR";
}

3.主从机模式通信方式：

      图5

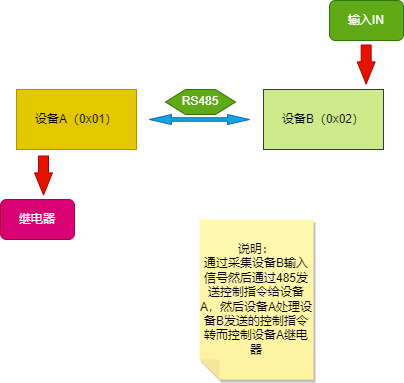

从图5中就可以看出主从通信原理。这里我们依然需要给两个设备A/B设定一个简单的通信协议：

协议格式：[目标地址]:[源地址]:[指令内容]:[参数]

示例：

   01:02:ACN1_R1:ON     --> 设备B（02）控制设备A（01）的继电器打开

   02:01:ACN1_R1;ON     --> 设备A（01）控制设备B（02）的继电器打开

   ........

 通过设备B发送指令给设备A：01:02:ACN1_R1:ON  -->控制设备继电器CN1打开

 通过设备B发送指令给设备A：01:02:ACN1_R1:OFF  -->控制设备继电器CN1关闭

（1）设备A端代码：

/**
 * @file Equipment-A_T2.ino
 * @author jonnie Walker iTE
 * @brief  485_A_Test2
 * @version 0.1
 * @date 2025-05-14
 *
 * @copyright Copyright (c) 2025
 *
 * --------------------------------------------/
 *
 *  示例：V2.0
 * 01:02:ACN1_ON:ON    # 设备B（02）请求设备A（01）的控制继电器
 * 02:01:BCN1_ON:ON    # 设备A（01）请求设备B（02）的控制继电器
 *
 */


#include <HardwareSerial.h>

// 硬件配置（保持不变）
#define DEVICE_ADDR   0x01
#define BAUDRATE      9600

#define SEND_ADDR     0x02  //B.使用A设备才能开启

// 输出端子
#define RELAY_CN1_OUT1_PIN  5
#define RELAY_CN2_OUT2_PIN  6
#define RELAY_CN3_OUT3_PIN  7
#define RELAY_CN4_OUT4_PIN  10

// 输入端子
#define PCI_IN1_PIN 0
#define PCI_IN2_PIN 1
#define PCI_IN3_PIN 2
#define PCI_IN4_PIN 9

#define BUTTON_PIN 8

HardwareSerial RS485(1);
unsigned long lastSendTime = 0;
const unsigned long SEND_INTERVAL = 5000;
const unsigned long INPUT_READ_INTERVAL = 1000;

// 状态变量优化为位操作
volatile uint8_t inputStates = 0;
volatile uint8_t pendingCommands = 0;

void setup() {
  Serial.begin(115200);

  // 初始化输出
  const uint8_t relayPins[] = {RELAY_CN1_OUT1_PIN, RELAY_CN2_OUT2_PIN,
                              RELAY_CN3_OUT3_PIN, RELAY_CN4_OUT4_PIN};
  for(uint8_t i=0; i<4; i++) pinMode(relayPins[i], OUTPUT);

  // 初始化输入（内部上拉）
  const uint8_t inputPins[] = {PCI_IN1_PIN, PCI_IN2_PIN, PCI_IN3_PIN, PCI_IN4_PIN, BUTTON_PIN};
  for(uint8_t i=0; i<5; i++) pinMode(inputPins[i], INPUT_PULLUP);

  RS485.begin(BAUDRATE, SERIAL_8N1, 4, 3);
  Serial.println("Device A Ready (Addr:01)");
}

void loop() {
  static unsigned long lastInputCheck = 0;

  processIncomingData();  // 优先处理接收数据

  // 输入检测（1秒间隔）
  if (millis() - lastInputCheck >= INPUT_READ_INTERVAL) {
    readInputSignals();
    lastInputCheck = millis();
  }

  // 命令发送处理（5秒间隔）
  if (millis() - lastSendTime >= SEND_INTERVAL) {
    processPendingCommands();
    lastSendTime = millis();
  }
}

// 输入信号读取优化
void readInputSignals() {
  static const uint8_t inputPins[] = {PCI_IN1_PIN, PCI_IN2_PIN, PCI_IN3_PIN, PCI_IN4_PIN};
  uint8_t newStates = 0;

  for(uint8_t i=0; i<4; i++) {
    // 修正1：补全括号并修正逻辑
    if(digitalRead(inputPins[i])) {  // 当使用INPUT_PULLUP时，HIGH表示未触发
      continue;  // 保持原状态
    }
    // 只有当输入为LOW（触发）时执行以下操作
    newStates |= (1 << i);         // 记录新状态
    pendingCommands |= (1 << i);   // 设置需要发送命令的标志位
    sendImmediateCommand(i);          // 立即发送ON命令
  }

  inputStates = newStates;
}

/*
// 优化输入信号读取
void readInputSignals() {
  static const uint8_t inputPins[] = {PCI_IN1_PIN, PCI_IN2_PIN, PCI_IN3_PIN, PCI_IN4_PIN};
  uint8_t newStates = 0;

  for(uint8_t i=0; i<4; i++) {
    if(digitalRead(inputPins[i])) continue;  // INPUT_PULLUP模式下HIGH表示未触发

    newStates |= (1 << i);
    if(!(pendingCommands & (1 << i))) {  // 避免重复发送
      pendingCommands |= (1 << i);
      sendImmediateCommand(i);          // 立即发送ON命令
    }
  }

  inputStates = newStates;
}

*/

// 立即发送ON命令
void sendImmediateCommand(uint8_t index) {
  const char* commands[] = {
    "BCN1_R1:ON", "BCN2_R2:ON", "BCN3_R3:ON", "BCN4_R4:ON"
  };
  sendCommand(SEND_ADDR, commands[index]);
}


// 命令处理优化
void processPendingCommands() {
  static const char* commands[] = {
    "BCN1_R1:OFF", "BCN2_R2:OFF", "BCN3_R3:OFF", "BCN4_R4:OFF"
  };

  for(uint8_t i=0; i<4; i++) {
    if(pendingCommands & (1 << i)) {
      sendCommand(SEND_ADDR, commands[i]);
      pendingCommands &= ~(1 << i); // 清除对应位
    }
  }
}

// 数据接收处理优化（使用缓冲区）
void processIncomingData() {
  static char buffer[32];
  static size_t idx = 0;

  while(RS485.available()) {
    char c = RS485.read();
    if(c == '\n' || idx >= sizeof(buffer)-1) {
      buffer[idx] = '\0';
      parseMessage(buffer);
      idx = 0;
      return;
    }
    buffer[idx++] = c;
  }
}

// 消息解析优化
void parseMessage(char* msg) {
  uint8_t targetAddr, sourceAddr;
  char cmd[16], param[16];

  if(sscanf(msg, "%hhu:%hhu:%15[^:]:%15s", &targetAddr, &sourceAddr, cmd, param) != 4)
    return;

  if(targetAddr != DEVICE_ADDR) return;

  // 继电器控制统一处理
  const struct {
    const char* prefix;
    uint8_t pin;
  } relayMap[] = {
    {"ACN1_R1", RELAY_CN1_OUT1_PIN},
    {"ACN2_R2", RELAY_CN2_OUT2_PIN},
    {"ACN3_R3", RELAY_CN3_OUT3_PIN},
    {"ACN4_R4", RELAY_CN4_OUT4_PIN}
  };

  for(uint8_t i=0; i<4; i++) {
    if(strcmp(cmd, relayMap[i].prefix) == 0) {
      digitalWrite(relayMap[i].pin, (strcmp(param, "ON") == 0) ? HIGH : LOW);
      sendResponse(sourceAddr, "OK:%s", param);
      return;
    }
  }

  sendResponse(sourceAddr, "ERR:UNKNOWN_CMD");
}

// 响应发送优化（支持格式化输出）
void sendResponse(uint8_t targetAddr, const char* format, ...) {
  char buffer[32];
  va_list args;
  va_start(args, format);
  vsnprintf(buffer, sizeof(buffer), format, args);
  va_end(args);

  RS485.printf("%d:%d:%s\n", targetAddr, DEVICE_ADDR, buffer);
  delay(4);
}

// 命令发送优化
void sendCommand(uint8_t targetAddr, const char* cmd) {
  RS485.printf("%d:%d:%s\n", targetAddr, DEVICE_ADDR, cmd);
  delay(4);// 9600bps时插入3.5字符时间延时
}



（2）设备B端代码：

/**
 * @file Equipment-B_T2.ino
 * @author jonnie Walker iTE
 * @brief  485_B_Test
 * @version 0.1
 * @date 2025-05-14
 *
 * @copyright Copyright (c) 2025
 *
 * ----------------------------------------------------/
 *
 *
 * 示例：V2.0
 * 01:02:ACN1_ON:ON    # 设备B（02）请求设备A（01）的控制继电器
 * 02:01:BCN1_ON:ON    # 设备A（01）请求设备B（02）的控制继电器
 *
 *
 *
 */


#include <HardwareSerial.h>

// 硬件配置（保持不变）
#define DEVICE_ADDR   0x02
#define BAUDRATE      9600

#define SEND_ADDR     0x01

// 输出端子
#define RELAY_CN1_OUT1_PIN  5
#define RELAY_CN2_OUT2_PIN  6
#define RELAY_CN3_OUT3_PIN  7
#define RELAY_CN4_OUT4_PIN  10

// 输入端子
#define PCI_IN1_PIN 0
#define PCI_IN2_PIN 1
#define PCI_IN3_PIN 2
#define PCI_IN4_PIN 9
#define BUTTON_PIN  8

HardwareSerial RS485(1);
unsigned long lastSendTime = 0;
const unsigned long SEND_INTERVAL = 5000;
const unsigned long INPUT_INTERVAL = 1000;

// 状态变量优化
volatile uint8_t pendingCommands = 0;  // 使用位掩码管理状态
uint8_t inputStates = 0;

void setup() {
  Serial.begin(115200);

  // 初始化输出引脚
  const uint8_t relayPins[] = {RELAY_CN1_OUT1_PIN, RELAY_CN2_OUT2_PIN,
                              RELAY_CN3_OUT3_PIN, RELAY_CN4_OUT4_PIN};
  for(uint8_t i=0; i<4; i++) pinMode(relayPins[i], OUTPUT);

  // 初始化输入引脚
  const uint8_t inputPins[] = {PCI_IN1_PIN, PCI_IN2_PIN, PCI_IN3_PIN, PCI_IN4_PIN, BUTTON_PIN};
  for(uint8_t i=0; i<5; i++) pinMode(inputPins[i], INPUT_PULLUP);

  RS485.begin(BAUDRATE, SERIAL_8N1, 4, 3);
  Serial.println("Device B Ready (Addr:02)");
}

void loop() {
  processIncomingData();  // 启用接收处理

  static unsigned long lastInputCheck = 0;
  if (millis() - lastInputCheck >= INPUT_INTERVAL) {
    readInputSignals();
    lastInputCheck = millis();
  }

  if (millis() - lastSendTime >= SEND_INTERVAL) {
    processPendingCommands();
    lastSendTime = millis();
  }
}

// 优化输入信号读取
void readInputSignals() {
  static const uint8_t inputPins[] = {PCI_IN1_PIN, PCI_IN2_PIN, PCI_IN3_PIN, PCI_IN4_PIN};
  uint8_t newStates = 0;

  for(uint8_t i=0; i<4; i++) {
    // 修正1：补全括号并修正逻辑
    if(digitalRead(inputPins[i])) {  // 当使用INPUT_PULLUP时，HIGH表示未触发
      continue;  // 保持原状态
    }
    // 只有当输入为LOW（触发）时执行以下操作
    newStates |= (1 << i);         // 记录新状态
    pendingCommands |= (1 << i);   // 设置需要发送命令的标志位
    sendImmediateCommand(i);          // 立即发送ON命令
  }

  inputStates = newStates;
}

/*
// 优化输入信号读取
void readInputSignals() {
  static const uint8_t inputPins[] = {PCI_IN1_PIN, PCI_IN2_PIN, PCI_IN3_PIN, PCI_IN4_PIN};
  uint8_t newStates = 0;

  for(uint8_t i=0; i<4; i++) {
    if(digitalRead(inputPins[i])) continue;  // INPUT_PULLUP模式下HIGH表示未触发

    newStates |= (1 << i);
    if(!(pendingCommands & (1 << i))) {  // 避免重复发送
      pendingCommands |= (1 << i);
      sendImmediateCommand(i);          // 立即发送ON命令
    }
  }

  inputStates = newStates;
}

*/

// 立即发送ON命令
void sendImmediateCommand(uint8_t index) {
  const char* commands[] = {
    "ACN1_R1:ON", "ACN2_R2:ON", "ACN3_R3:ON", "ACN4_R4:ON"
  };
  sendCommand(SEND_ADDR, commands[index]);
}

// 处理待发送命令
void processPendingCommands() {
  const char* commands[] = {
    "ACN1_R1:OFF", "ACN2_R2:OFF", "ACN3_R3:OFF", "ACN4_R4:OFF"
  };

  for(uint8_t i=0; i<4; i++) {
    if(pendingCommands & (1 << i)) {
      sendCommand(SEND_ADDR, commands[i]);
      pendingCommands &= ~(1 << i);  // 清除标志位
    }
  }
}

// 优化数据接收处理
void processIncomingData() {
  static char buffer[32];
  static size_t idx = 0;

  while(RS485.available()) {
    char c = RS485.read();
    if(c == '\n' || idx >= sizeof(buffer)-1) {
      buffer[idx] = '\0';
      parseMessage(buffer);
      idx = 0;
      return;
    }
    buffer[idx++] = c;
  }
}

// 统一消息解析
void parseMessage(char* msg) {
  uint8_t targetAddr, sourceAddr;
  char cmd[16], param[16];

  if(sscanf(msg, "%hhu:%hhu:%15[^:]:%15s", &targetAddr, &sourceAddr, cmd, param) != 4)
    return;

  if(targetAddr != DEVICE_ADDR) return;

  // 继电器控制映射表
  const struct {
    const char* prefix;
    uint8_t pin;
  } relayMap[] = {
    {"BCN1_R1", RELAY_CN1_OUT1_PIN},
    {"BCN2_R2", RELAY_CN2_OUT2_PIN},
    {"BCN3_R3", RELAY_CN3_OUT3_PIN},
    {"BCN4_R4", RELAY_CN4_OUT4_PIN}
  };

  for(uint8_t i=0; i<4; i++) {
    if(strcmp(cmd, relayMap[i].prefix) == 0) {
      digitalWrite(relayMap[i].pin, (strcmp(param, "ON") == 0) ? HIGH : LOW);
      sendResponse(sourceAddr, "OK:%s", param);
      return;
    }
  }

  sendResponse(sourceAddr, "ERR:UNKNOWN_CMD");
}

// 优化响应发送
void sendResponse(uint8_t targetAddr, const char* format, ...) {
  char buffer[32];
  va_list args;
  va_start(args, format);
  vsnprintf(buffer, sizeof(buffer), format, args);
  va_end(args);

  RS485.printf("%d:%d:%s\n", targetAddr, DEVICE_ADDR, buffer);
  delay(4);// 9600bps时插入3.5字符时间延时
}

// 优化命令发送
void sendCommand(uint8_t targetAddr, const char* cmd) {
  RS485.printf("%d:%d:%s\n", targetAddr, DEVICE_ADDR, cmd);
  delay(4);// 9600bps时插入3.5字符时间延时
}

程序实现是通过设备B端输入的开关量，将采集到的信号转换成设定的485通信协议然后发送给设备A，设备A接收数据处理然后控制继电器打开与关闭。反知同理.......

程序我就不详细分析了，特别注明：485通信过程中不要连续发送控制指令！其实这次485通信控制测试我是当成串口使用的！完全没有发挥485通信的全部功能!

图6

图6是测试时485调试工具接收的设备A与设备B之间数据传输内容，也可以通过 调试工具发送控制指令。

下面是我测试时 视频:

5月15日

总结

      本文通过软/硬件结合大概的演示RS-485通信控制过程。  RS-485通信在工业控制应用中也是非常重要的，他的各方面优缺点也是决定在工业通信控制中的地位。经过本文阅读你大概知道RS-485通信控制原理了吧！非常感谢你能看到这里。  iTEM

如果文章内容有误的地方请谅解并指明！Thanks♪(･ω･)ﾉ

# 单片机 # 嵌入式硬件 # c语言 # c++ # 智能家居
Logo
魔乐社区

魔乐社区（Modelers.cn) 是一个中立、公益的人工智能社区，提供人工智能工具、模型、数据的托管、展示与应用协同服务，为人工智能开发及爱好者搭建开放的学习交流平台。社区通过理事会方式运作，由全产业链共同建设、共同运营、共同享有，推动国产AI生态繁荣发展。

更多推荐

cover

全家桶集齐！Qwen3.5四款小模型上线魔乐社区，附昇腾全套实践教程

avatar 魔乐社区

Pont - 搭建前后端之桥：高效、灵活的接口管理工具

Pont 是一款强大的数据服务层解决方案，它能够帮助开发者快速搭建前后端之间的桥梁，实现接口的高效管理和代码自动生成。无论是新手还是有经验的开发者，都能通过 Pont 轻松处理接口文档、生成类型安全的 API 代码，从而显著提升开发效率。[![Pont 工具标志](https://raw.gitcode.com/gh_mirrors/po/pont/raw/3f1b7d4bbba3fd2dda

avatar 魔乐社区

如何快速上手 hvac：HashiCorp Vault Python 客户端零基础入门指南

**hvac** 是 HashiCorp Vault 的 Python 3.X 客户端库，专为开发者提供简单高效的 Vault 交互方式。无论你是需要管理密钥、配置身份验证，还是实现安全的秘密数据存储，hvac 都能帮助你轻松搞定 Vault 的各项操作。本文将带你零基础快速入门，从安装到基础操作，让你在几分钟内即可上手使用这个强大的工具。[![hvac 客户端 Logo](https://r

avatar 魔乐社区
