AD17如何将图片转化为PCB图片丝印，定制你的专属logo！

在AD中，画完PCB怎么能不加上加上独一无二的logo！

步骤非常简单，笔者只讲干货：

1.首先，若没有脚本文件可以先下载一个脚本工具：

百度网盘：

链接: https://pan.baidu.com/s/1MIifS7ZNs2aHkVEpIUbWdg?pwd=qx3p 提取码: qx3p

夸克网盘：
链接：https://pan.quark.cn/s/611466e14762 提取码：2BgE

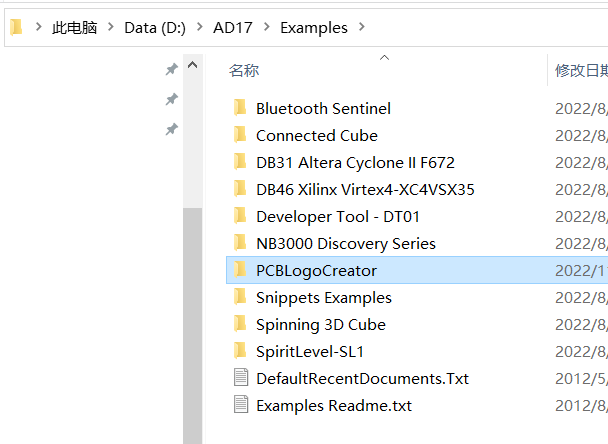

2.把PCBlogoCreator拷贝至AD安装目录下的Example文件下

3.准备一张彰显性格的图片

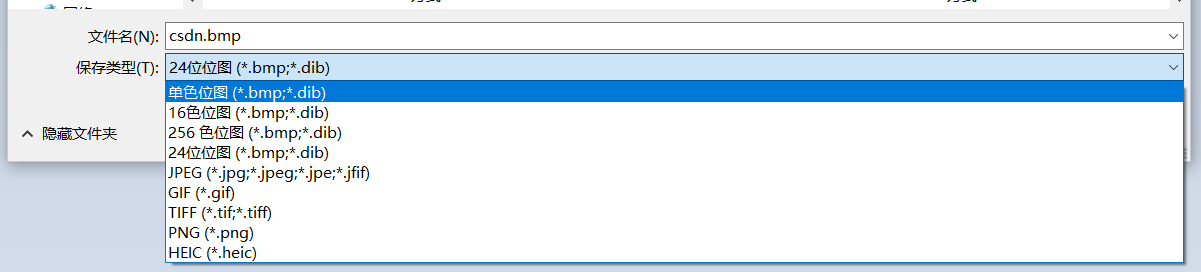

选择一张不要太大的图片，使用电脑自带的画图软件打开，另存为bmp格式

这里请注意！请选择单色位图！选择其他格式最后将无法导入！


此时图片已变成黑白

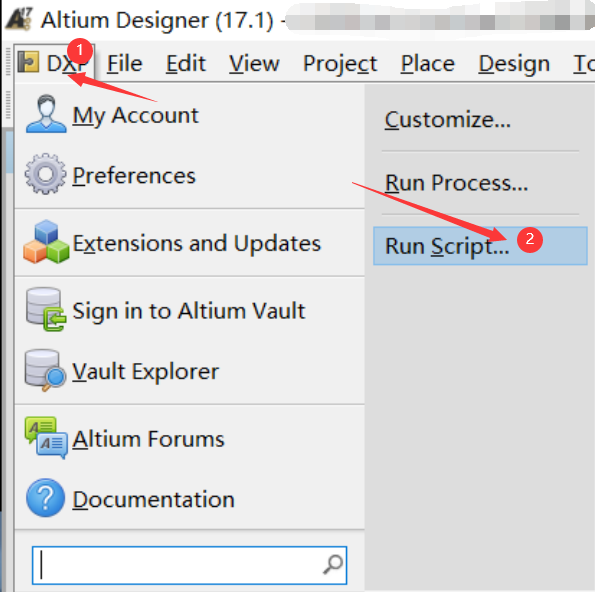

4.打开AD软件，选择左上角的DXP选项，点击Run SCript

## 标题

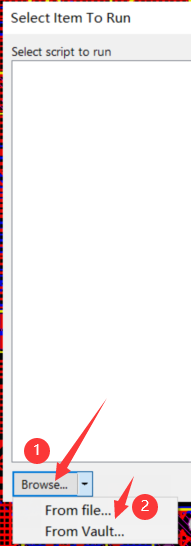

####5.在弹出的Select Item To Run中，点击Browse，点击From file

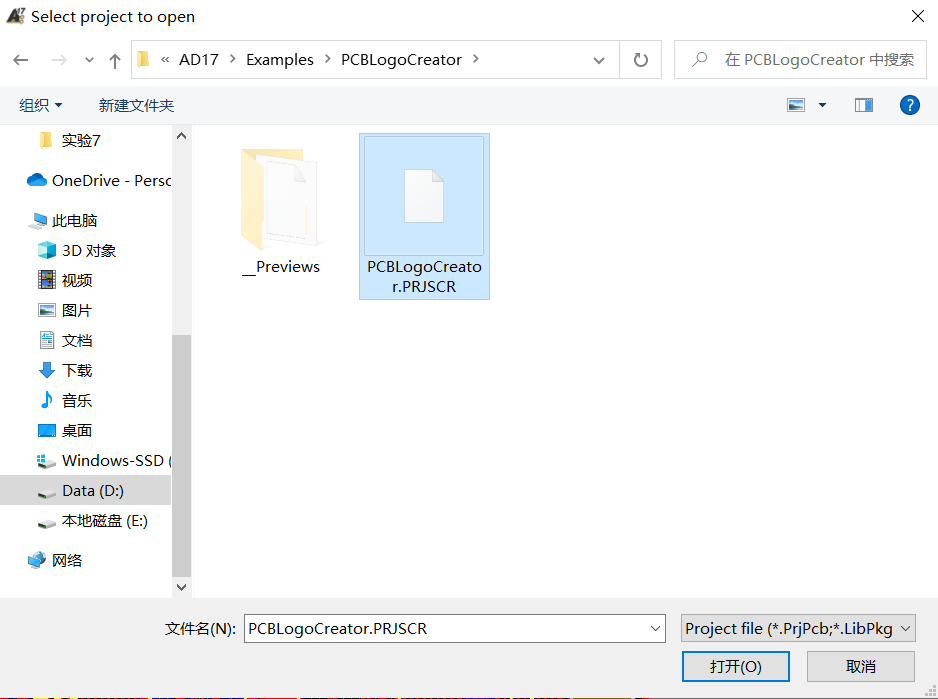

6.选择刚刚保存路径底下的PCBlogocreate文件夹下的PRJSCR后缀文件，打开

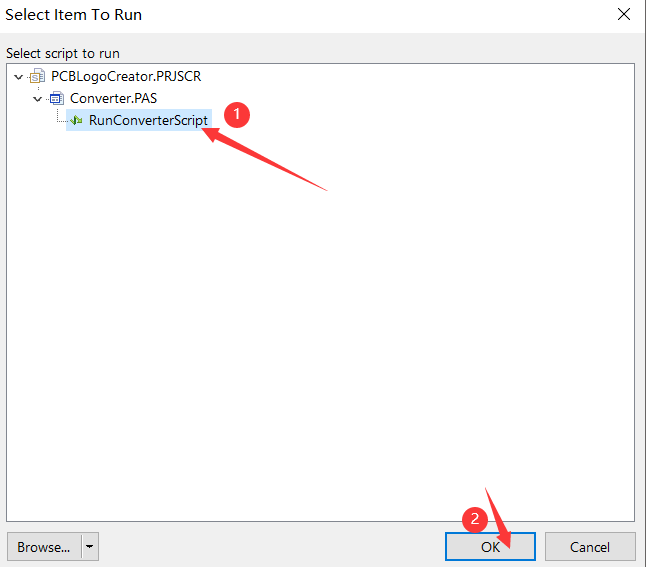

7.运行该脚本

8.点击load，载入图片

9.点击convert

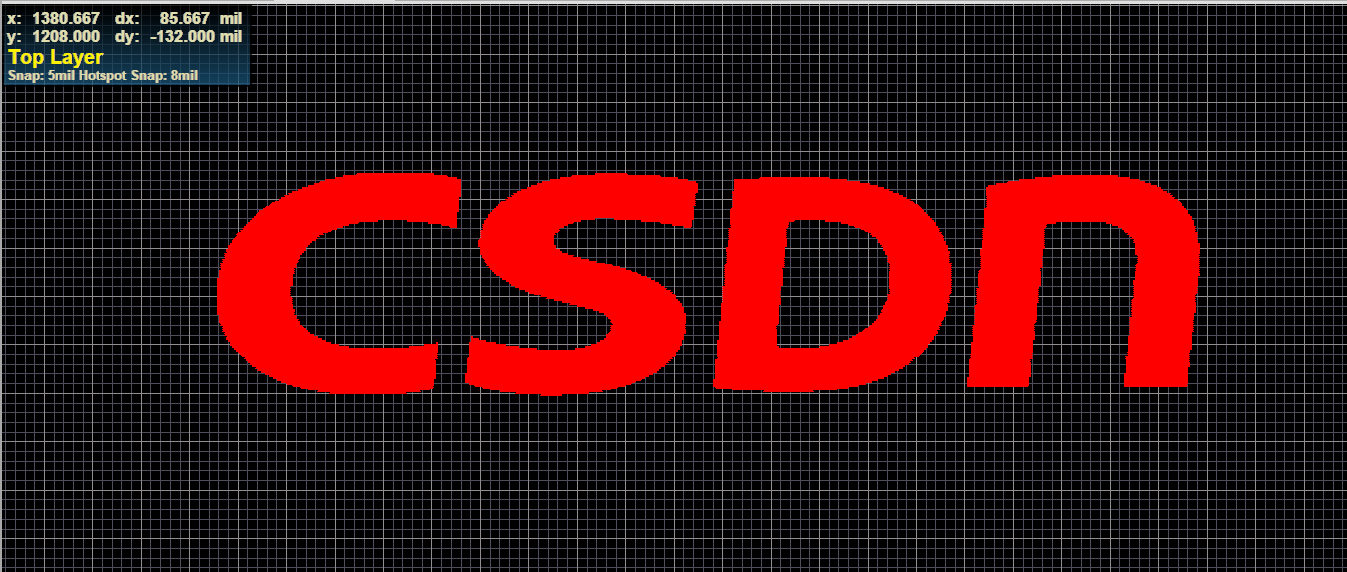

成功！
