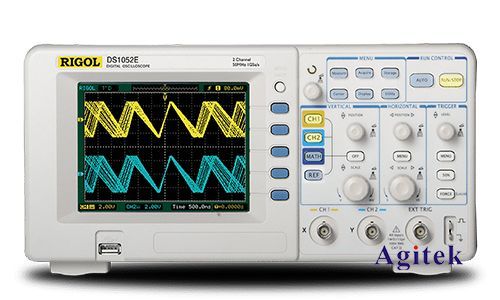

占空比是描述脉冲信号的重要参数之一，它表示脉冲信号的高电平持续时间占整个脉冲周期的比例。在电子电路的设计、调试和测试中，准确测量占空比至关重要。普源示波器作为一款功能强大的测试仪器，能够便捷高效地进行占空比测试。本文将详细介绍使用普源示波器测量占空比的方法，并结合实际案例进行说明。

　　一、了解占空比的基本概念
　　占空比的定义为：占空比=高电平持续时间/脉冲周期。其值通常用百分比表示，例如占空比为50%表示脉冲信号的高电平持续时间占整个脉冲周期的50%。
　　二、普源示波器测量占空比的步骤
　　1.连接被测信号:使用示波器的探头将被测信号连接到示波器输入通道。
　　2.设置示波器参数:
　　选择合适的垂直刻度(V/div)和水平刻度(s/div)，以确保波形显示清晰且完整。
　　选择合适的耦合方式(AC/DC)，根据被测信号特性选择合适的耦合方式。
　　3.测量占空比:
　　利用测量功能:大多数普源示波器都具备测量功能，可以直接测量占空比。在测量功能菜单中选择"占空比"选项，示波器会自动识别信号周期并计算占空比，并将其显示在屏幕上。
　　手动计算占空比:如果示波器没有内置占空比测量功能，也可以通过手动测量的方式计算占空比。
　　测量脉冲的高电平持续时间(T_high)。
　　测量脉冲的周期(T_period)。
　　利用公式"占空比=T_high/T_period100%"计算占空比。
　　4.保存测量结果:可将测量结果保存到示波器内部存储器，方便日后查看和分析。
　　三、实际案例：测试方波信号的占空比
　　假设我们要测试一个方波信号的占空比，该信号的频率为1kHz，高电平为5V，低电平为0V。
　　1.使用示波器的探头将方波信号连接到示波器输入通道。
　　2.设置示波器参数：
　　将垂直刻度设置为2V/div，水平刻度设置为0.5ms/div。
　　选择AC耦合方式。
　　3.在示波器屏幕上观察到清晰的方波信号。
　　4.利用示波器的测量功能，选择"占空比"选项，示波器会自动测量出方波信号的占空比，结果显示为50%。
　　5.可以根据需要保存测量结果。
　　四、注意事项
　　确保被测信号的频率在示波器的带宽范围内。
　　选择合适的垂直和水平刻度，以确保波形显示清晰。
　　正确使用示波器的探头，避免信号衰减或噪声干扰。
　　在测量过程中，保持示波器连接良好，避免信号中断或干扰。

　　普源示波器是一款功能强大的测试仪器，能够便捷高效地进行占空比测试。通过合理设置示波器参数，选择合适的测量方法，我们可以准确测量出被测信号的占空比，为电子电路的设计、调试和测试提供可靠的数据支持。
