资料编号：147   下面是相关功能视频演示：

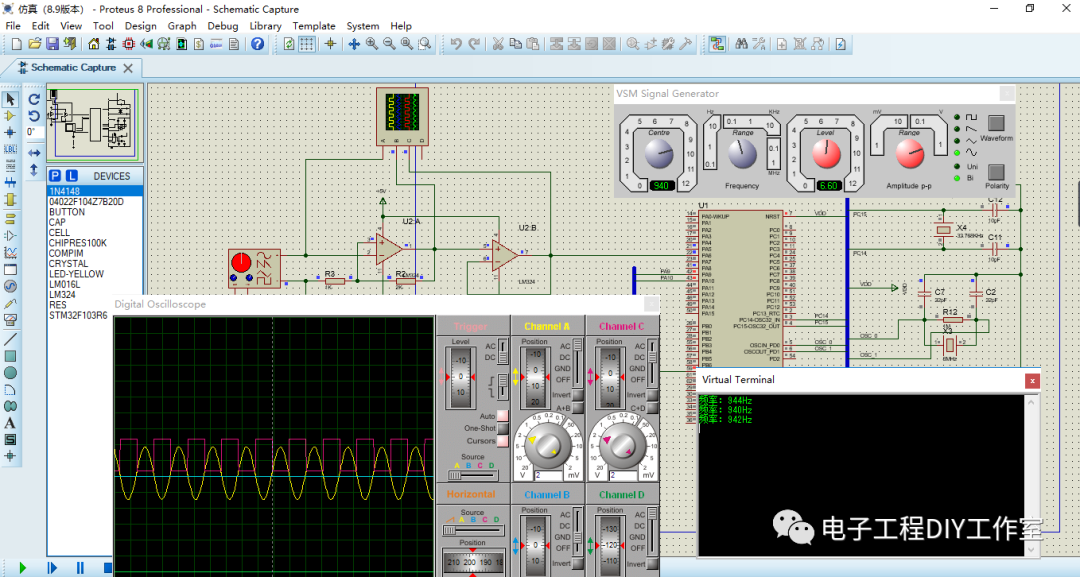

使用 Proteus 仿真32单片机，实现了可以测量正弦波、方波、正弦波和锯齿波等波形频率的 频率计,测量误差在1%以内

前端处理电路由LM324运算放大器组成迟滞比较器和电压跟随器，迟滞特性一定程度上解决了噪声扰动的问题，且可将任意固定频率的信号转化为脉冲,便于单片机的后续处理，而电压跟随器可增强其带载能力。

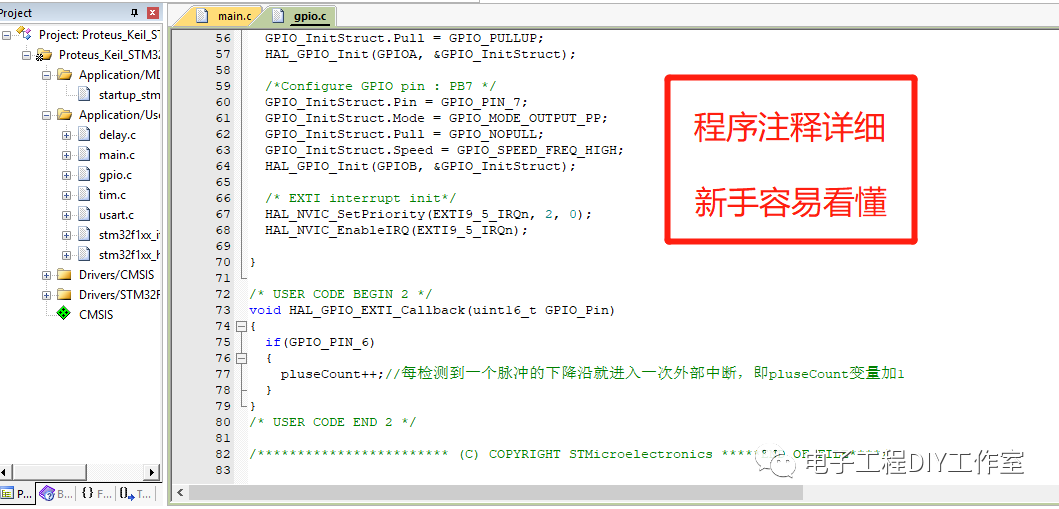

下面是该资料的程序部分展示：

void delay_ms(uint64_t nms)
{
  uint32_t temp = 0;

  delay_Init();

  if(nms == 0)
  {
    return;
  }

  while(nms > 500)
  {
    SysTick->LOAD = SystemCoreClock / 8000 * 500; /* Time load (SysTick-> LOAD is 24bit) */
    SysTick->VAL = 0x000000;                      /* Empty counter */
    SysTick->CTRL |= SysTick_CTRL_ENABLE_Msk;     /* Start the countdown */

    do
    {
      temp = SysTick->CTRL;
    }
    while(temp&0x01 && !(temp&(1<<16)));        /* Wait time is reached */

    SysTick->CTRL &= ~SysTick_CTRL_ENABLE_Msk;  /* Close Counter */
    SysTick->VAL = 0x000000;                    /* Empty counter */

    nms -= 500;
  }

  SysTick->LOAD = SystemCoreClock / 8000 * nms; /* Time load (SysTick-> LOAD is 24bit) */
  SysTick->VAL = 0x000000;                      /* Empty counter */
  SysTick->CTRL |= SysTick_CTRL_ENABLE_Msk;     /* Start the countdown */

  do
  {
    temp = SysTick->CTRL;
  }
  while(temp&0x01 && !(temp&(1<<16)));        /* Wait time is reached */

  SysTick->CTRL &= ~SysTick_CTRL_ENABLE_Msk;  /* Close Counter */
  SysTick->VAL = 0x000000;                    /* Empty counter */
}

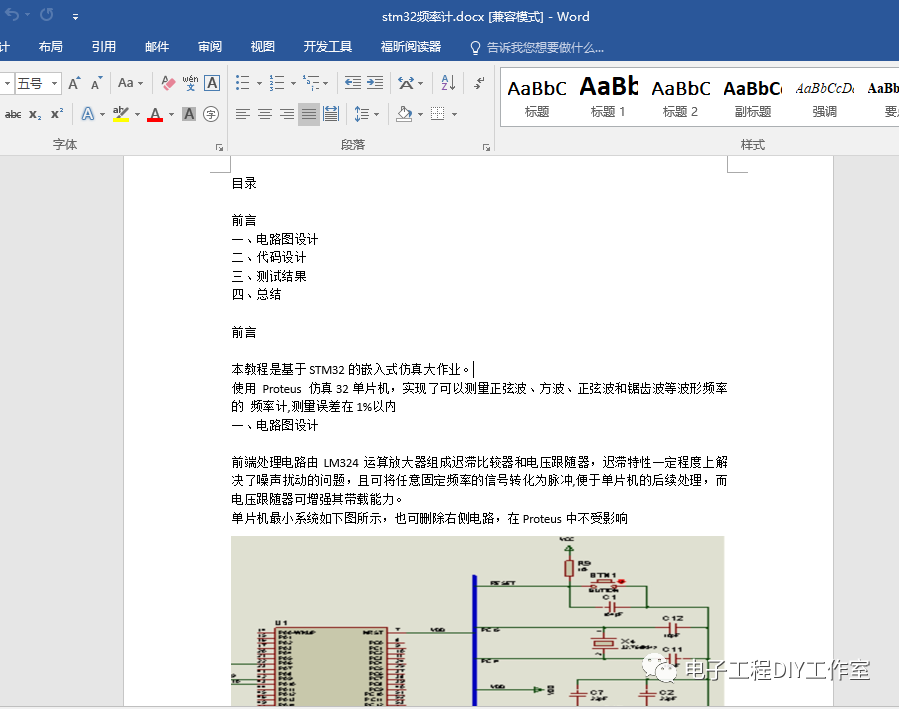

 下面是该设计的设计报告：

下面是该设计的分享下载链接：

https://pan.baidu.com/s/1gLcswGUfmLDeEQC66WaHpA?pwd=k5fz
