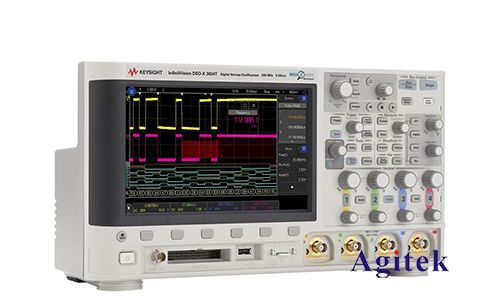

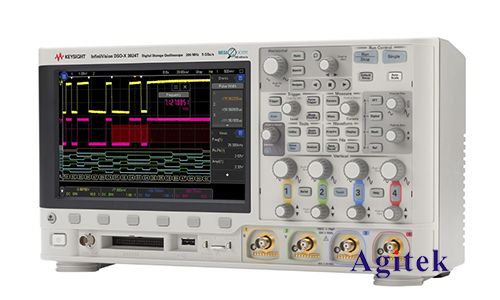

纹波是电子电路中常见的现象，它指叠加在直流信号上的交流分量。纹波的存在会影响电路的性能，因此需要对其进行测量和分析。是德科技DSOX3024T示波器是一款高性能示波器，它提供了多种功能强大的工具，可以帮助用户轻松准确地测量纹波。

　　测试原理
　　DSOX3024T示波器采用FFT（快速傅里叶变换）算法来测量纹波。FFT将时域信号转换为频域信号，从而可以直观地显示出信号中各个频率分量的幅度和相位。通过分析频域信号，可以准确地测量出纹波的幅度和频率。
　　测试步骤
　　1.连接示波器：将DSOX3024T示波器的探头连接到被测电路的输出端。
　　2.设置示波器：将示波器的时基设置为合适的值，以确保能够捕捉到纹波信号。将垂直灵敏度设置为合适的值，以确保信号幅度在示波器屏幕上显示清晰。
　　3.开启FFT功能：按示波器面板上的“FFT”按钮，开启FFT功能。
　　4.设置FFT参数：设置FFT的窗口类型、采样率和分辨率。窗口类型选择汉宁窗或平顶窗，采样率选择高于信号最高频率的2倍以上，分辨率选择1024点或更高。
　　5.采集数据：按示波器面板上的“采集”按钮，采集FFT数据。
　　6.分析频谱：观察频谱图，找到纹波信号的峰值。峰值的幅度即为纹波的幅度，峰值对应的频率即为纹波的频率。
　　注意事项
　　探头选择：选择合适的探头，以确保测量精度。对于低频纹波，可以使用普通探头；对于高频纹波，可以使用有源探头。
　　接地：确保示波器的接地线连接良好，以消除噪声干扰。
　　采样率：采样率必须高于纹波信号最高频率的2倍以上，否则会导致混叠现象。
　　分辨率：分辨率越高，频谱图的细节越丰富，但采集时间也越长。
　　应用实例
　　DSOX3024T示波器可以广泛应用于各种电子电路的纹波测量，例如：
　　电源纹波测量
　　电机驱动纹波测量
　　音频放大器纹波测量
　　传感器信号纹波测量

　　是德科技DSOX3024T示波器是一款功能强大的示波器，它提供了多种工具，可以帮助用户轻松准确地测量纹波。通过遵循本文介绍的测试步骤和注意事项，用户可以获得可靠的纹波测量结果，为电路设计和故障排除提供有价值的信息。
