硬件准备

ADSP-21569开发板：一块

产品链接：https://item.taobao.com/item.htm?id=721683997705&spm=a1z10.5-c.w4002-5192690539.17.425460fe7ZPTgR

USBi仿真器：一个

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.75f52dbdSUHRe6&id=38242936768

AD-ICE2000仿真器：一个

产品链接：https://item.taobao.com/item.htm?id=753233120844&spm=a1z10.5-c.w4002-5192690539.25.1b684901FTM8Iy

软件准备

CCES2.11.1
SigmaStudio+2.1

硬件链接示意图

CCES的前置Fireware运行

先把CCES的前置程序运行起来，我就不多讲了，RUN起来之后，再做SigmaStudio+的开发。

SigmaStudio+的开发

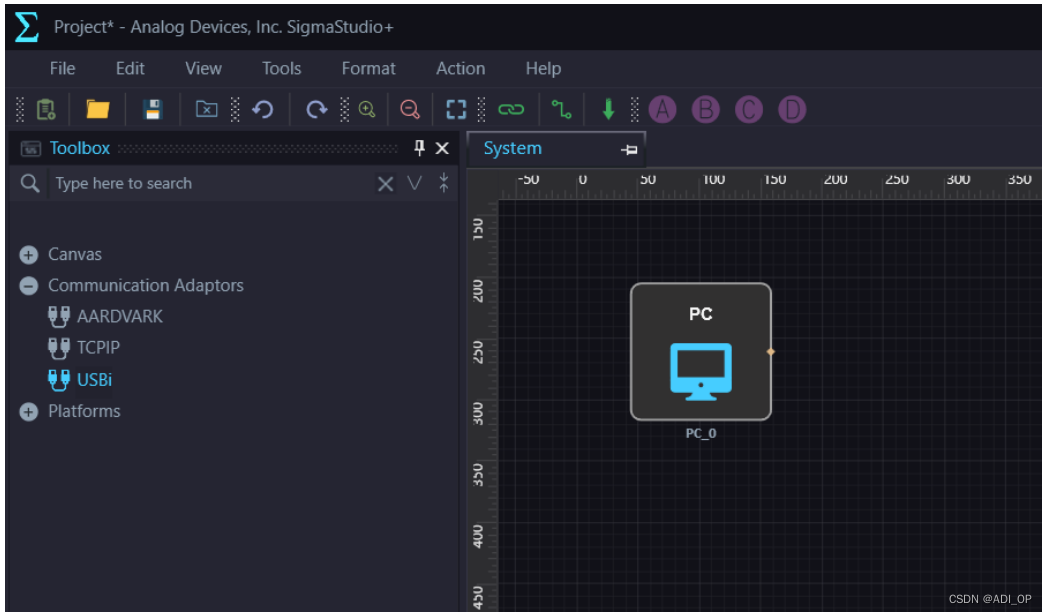

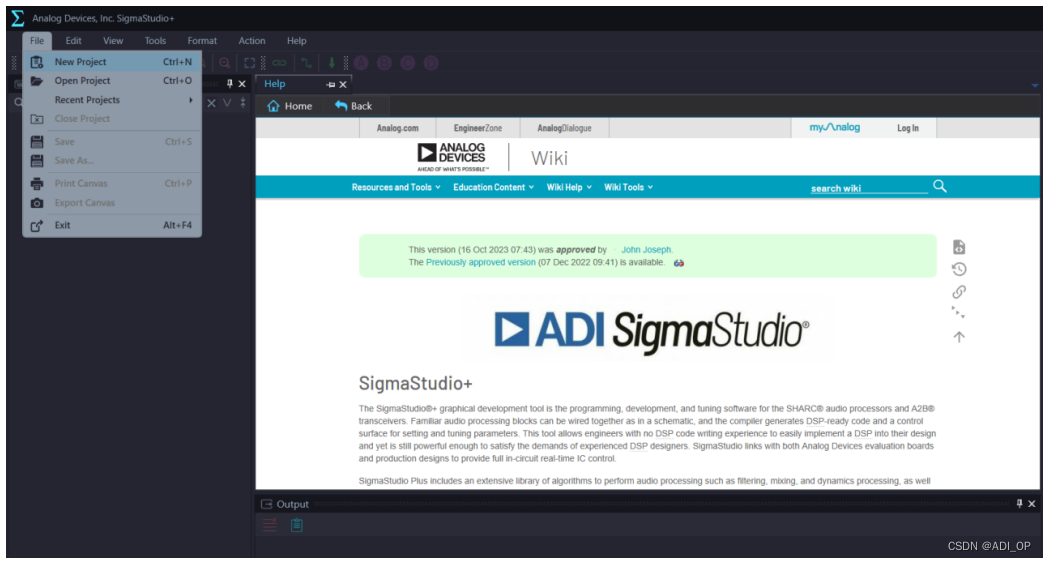

1）新建工程

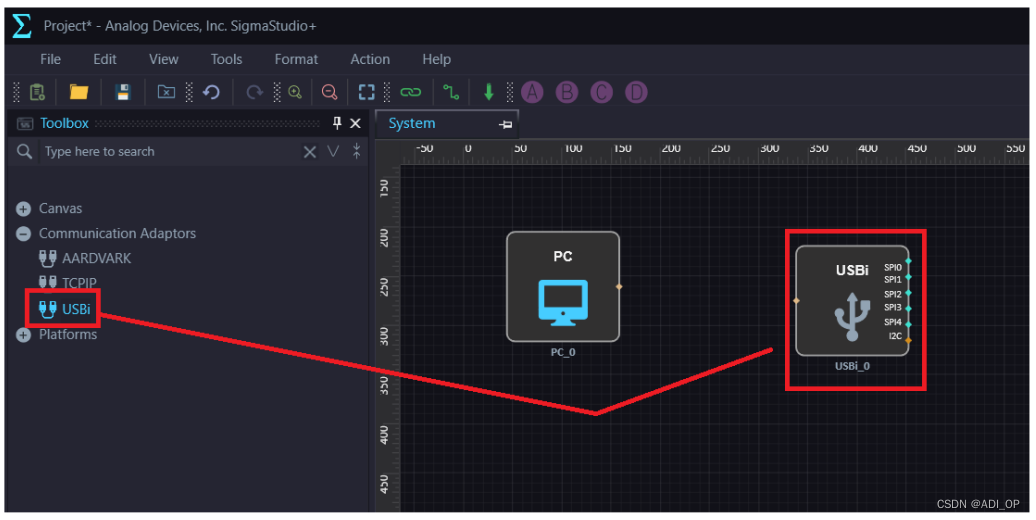

2）设置USBi

把USBi拖出来。

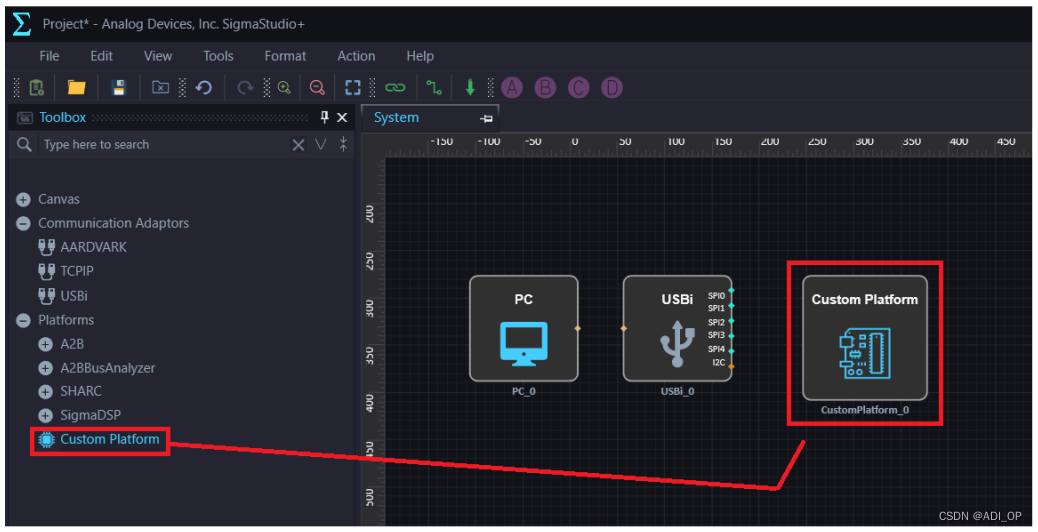

3）设置处理器

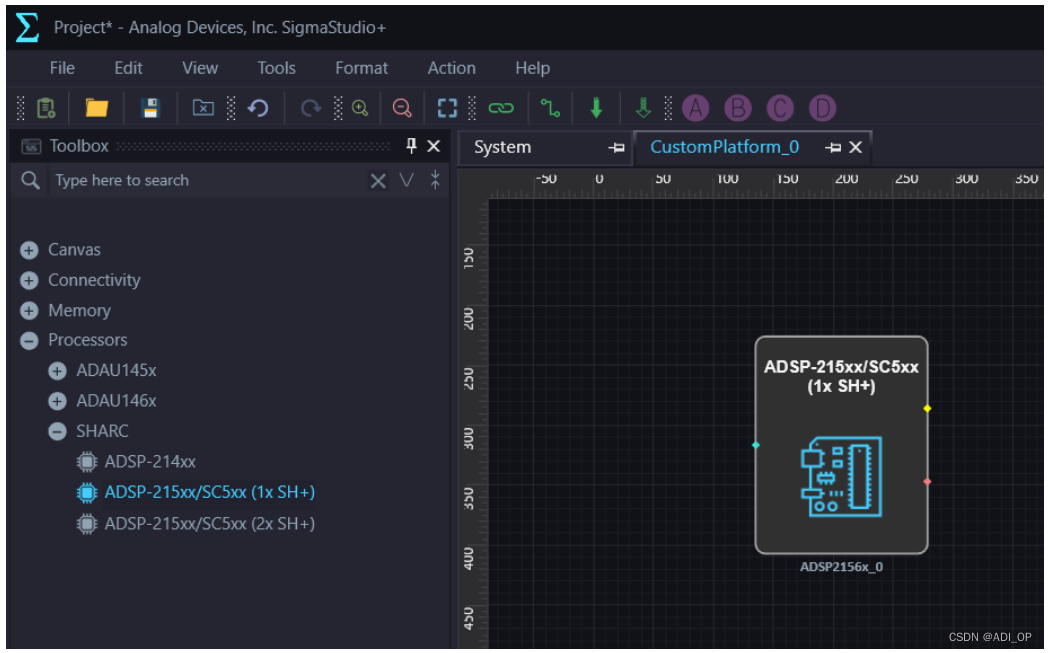

先把处理器拖出来，如下图：

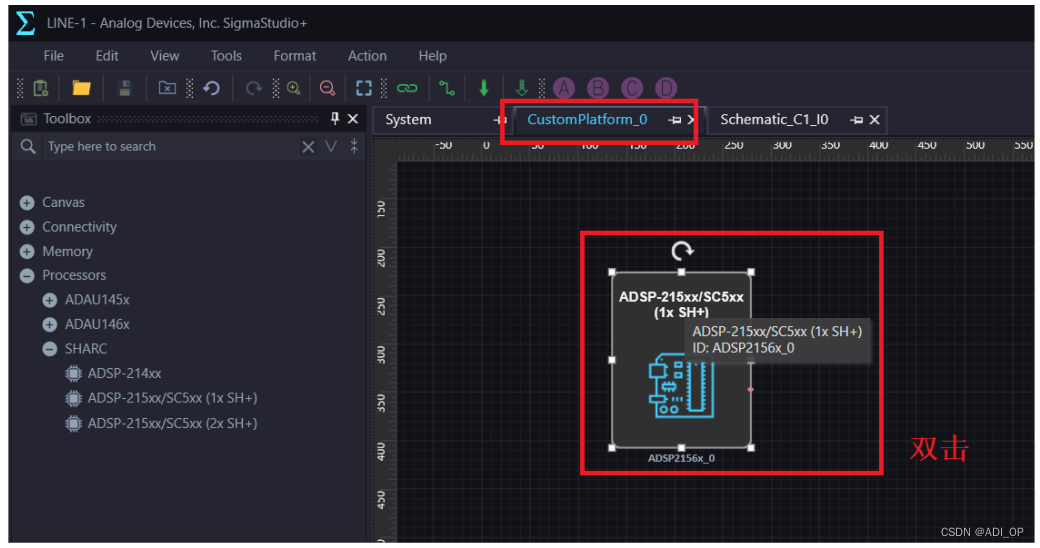

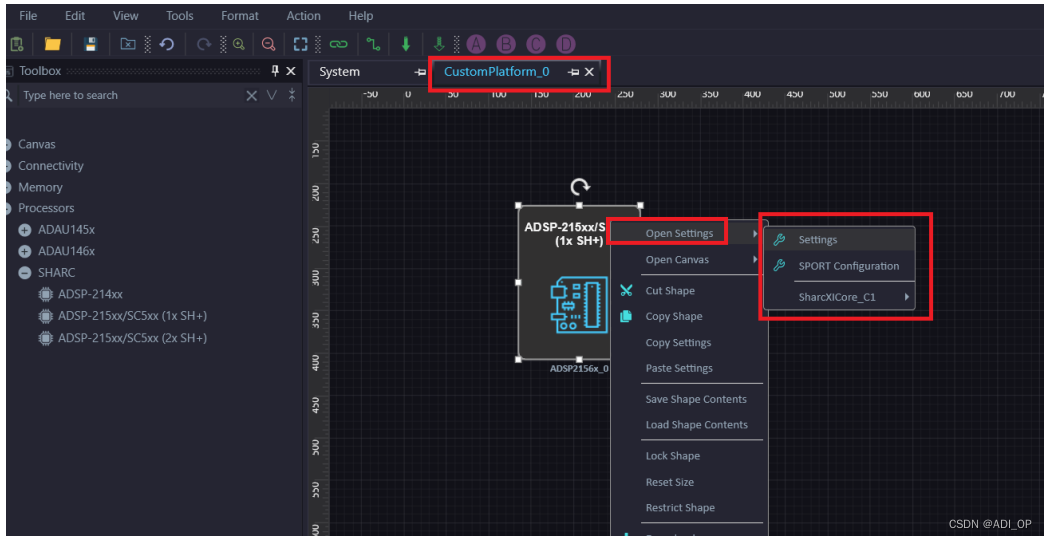

再双击这个模块，进去设置：

因为21569是单核的，所以我就拖出来这个单核的，这就设置好了。

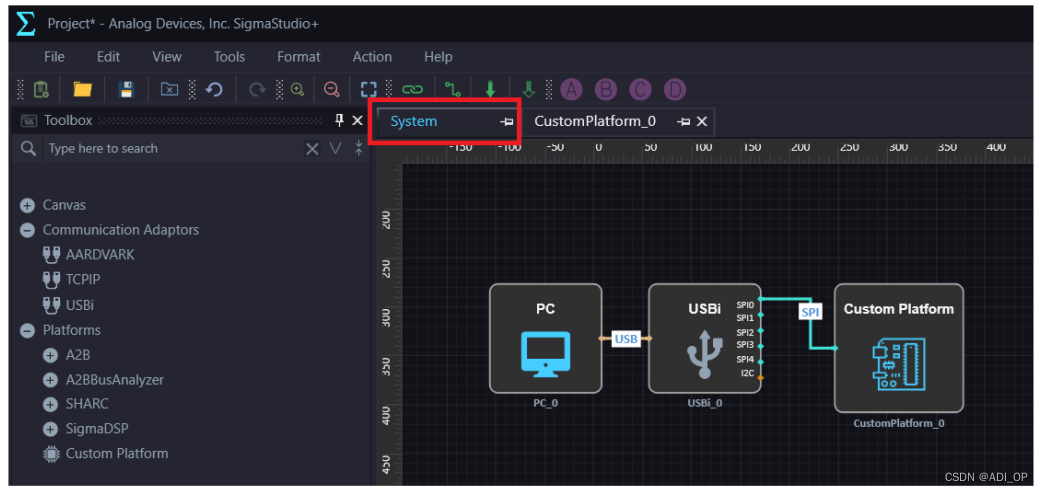

4）逻辑连线

5）设置21569

这个21569的设置就跟上一章讲的一样，照着那个去设，我就不多写了。

6）原理图

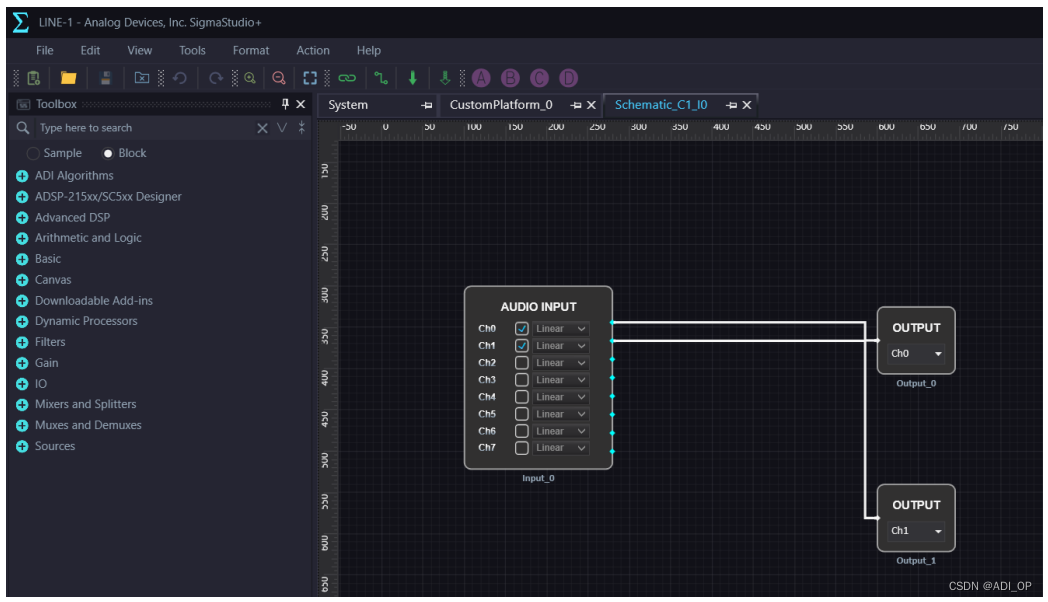

双击图标进入原理图编译界面，直接就有他默认做好的0/1输入，0/1输出。

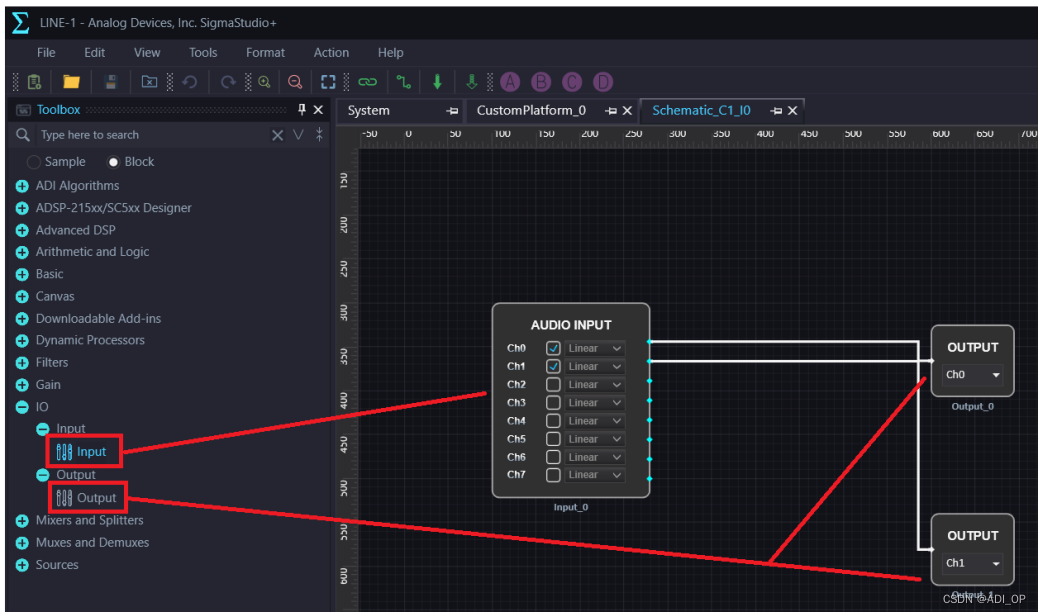

既然是从0开始，那他默认的这个程序，我也告诉你是怎么做出来的，如下图所示拖出来直接连线就好程序做好了：

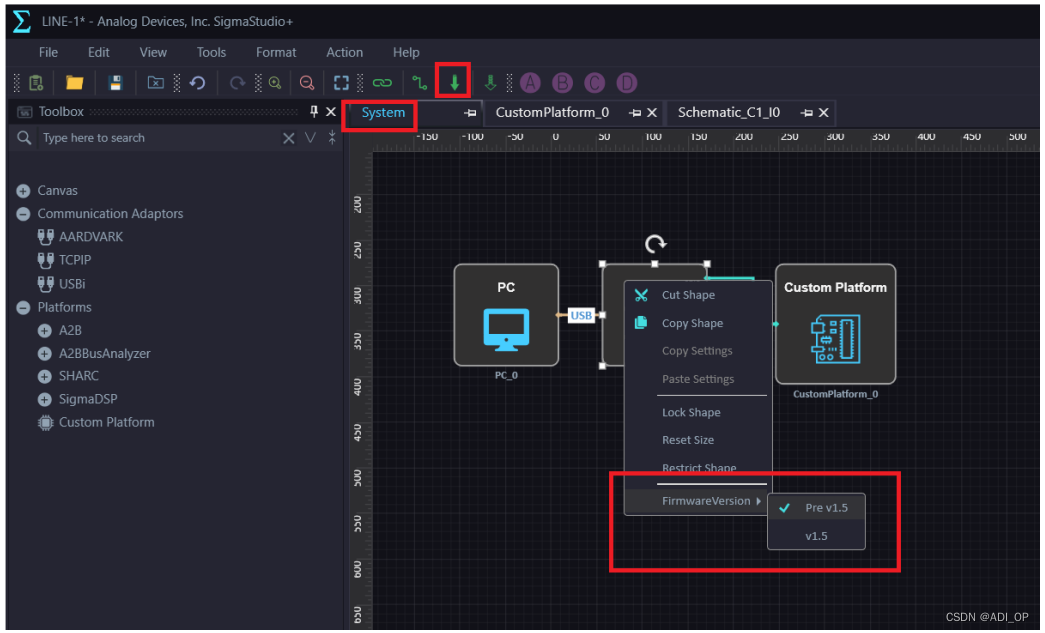

7）设置一下USBi的版本，然后下载程序

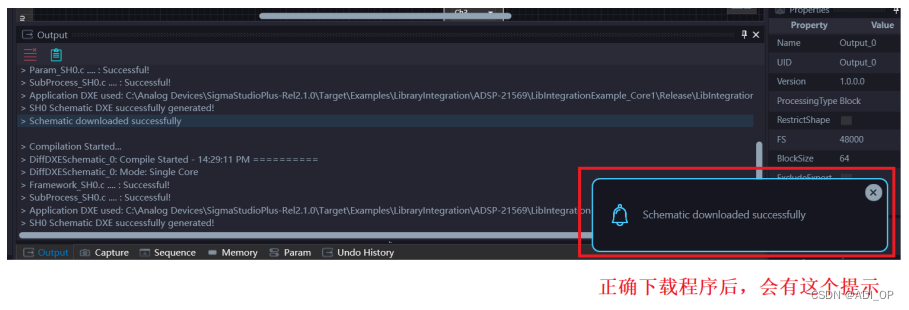

下载完之后，不会爆任何错误，就说明下载好了。

8）SigmaStudio+下载程序后，硬件的表现

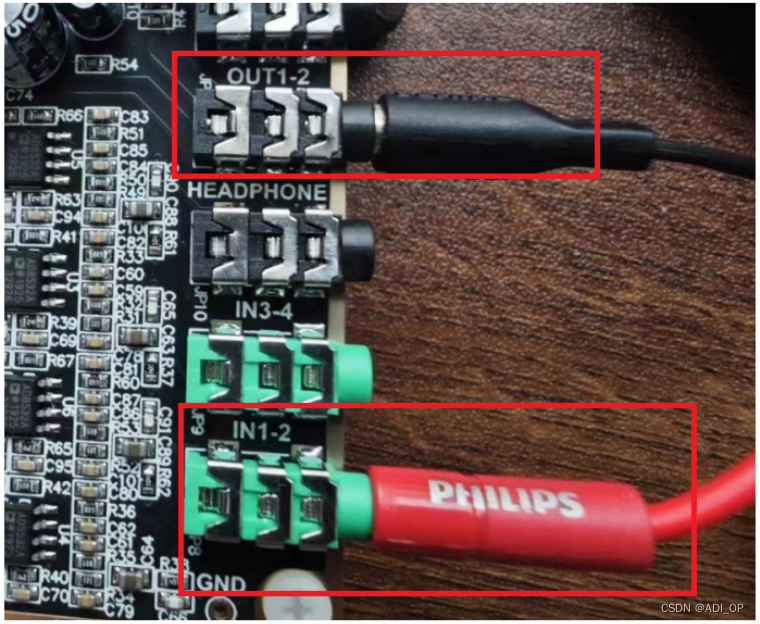

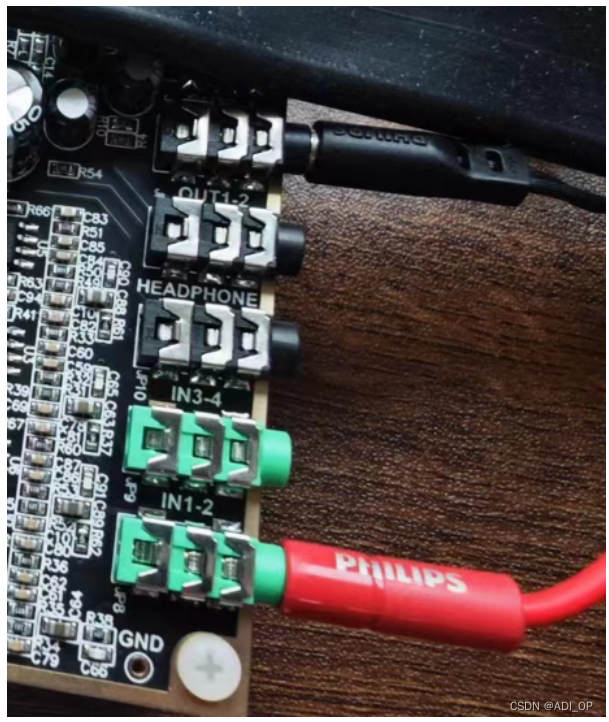

SigmaStudio+程序里的0/1输入，对应板子上的绿色接口IN1-2，我们接了电脑的声卡，输入模拟音源；

SigmaStudio程序里的0/1输出，对应板子上的黑色接口OUT1-2，我们接了耳机。

当模拟音源从IN1-2进入后，经过ADC进行AD后，进21569，不做任何的数据处理，直接DA后推到OUT1-2输出，我们就听到来自电脑的音乐了。

输出通道的选择

输入0/1输出0/1我们已经做过了，我们来看看还有哪些输出可以用。

输入0/1，输出2/3

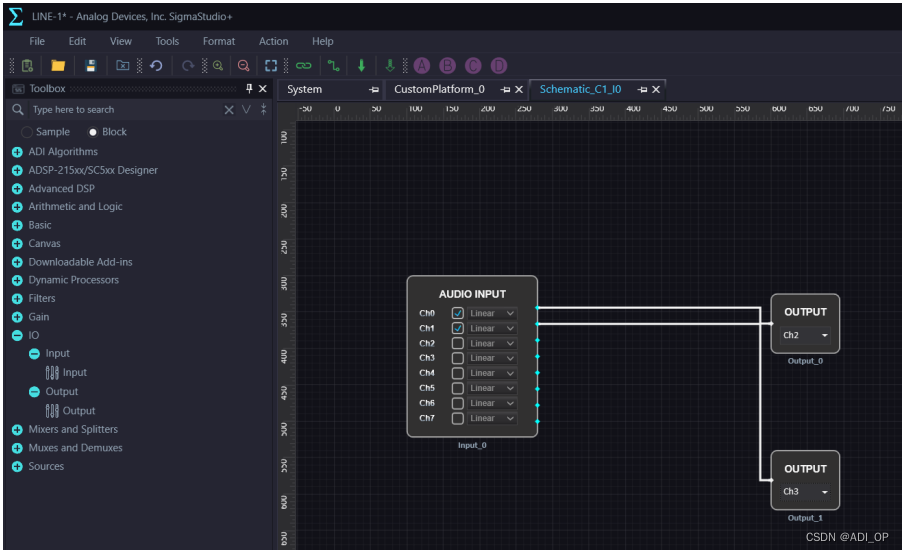

程序里把输出改成2/3输出

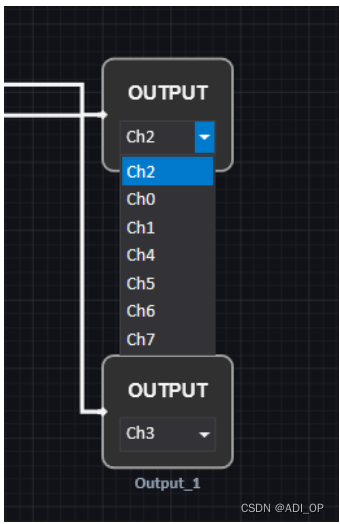

下拉可改。

对应的硬件：

输入还是IN1/2，对应的是软件上的0/1输入；
输出换成了OUT3/4，对应的是软件上的2/3输出。

下载程序后，耳机里听到来自电源声卡的音乐。
