STM32F407探索者 RT-Thread运行第一个例程
1、获取源码：GitHub - RT-Thread/rt-thread: RT-Thread is an open source IoT operating system.
2、源码下载好后找到 rt-thread\bsp\stm32\stm32f407-atk-explorer文件夹中的project.uvprojx文件，双击打开MDK5工程编译，编译可能会出现报错，
解决办法：

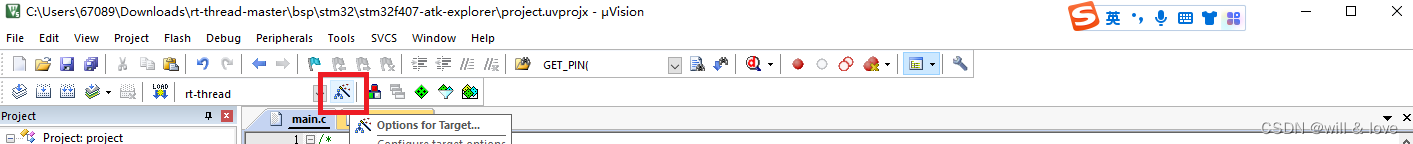

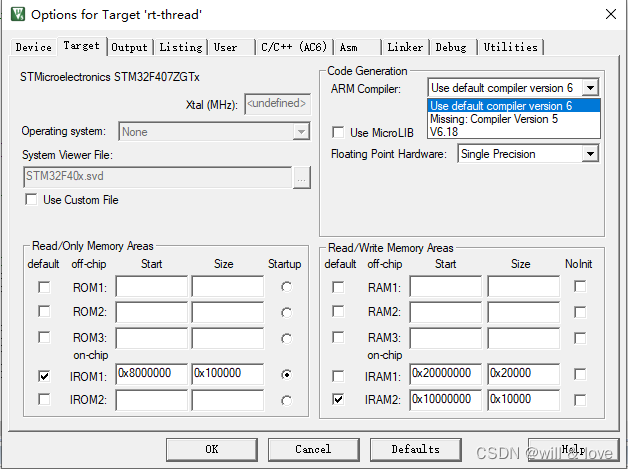

点击options for target，选择version6，重新编译就可以了。

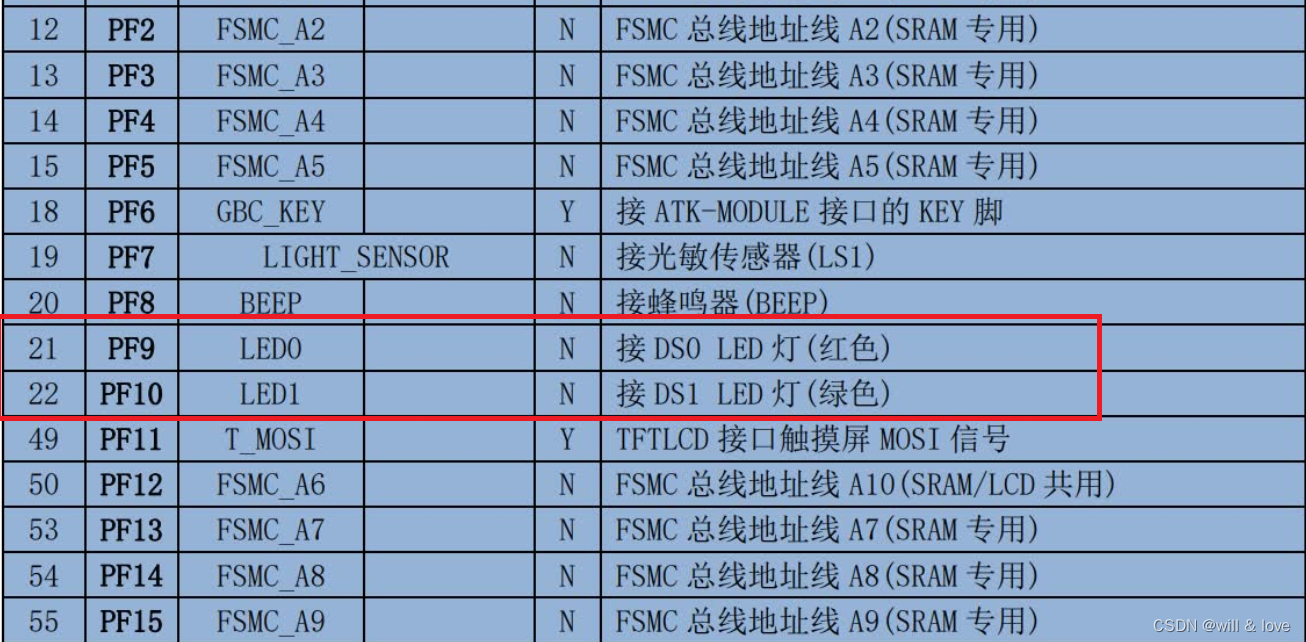

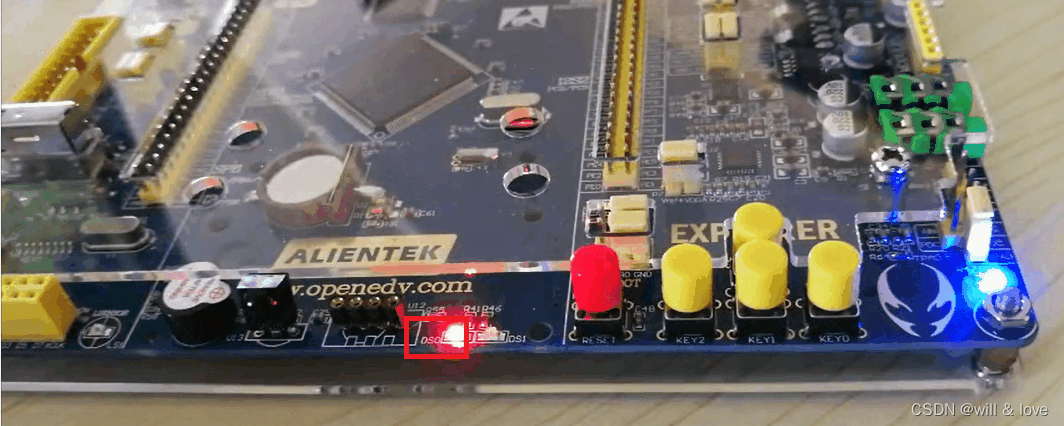

3、编译完成后点击下载，就可以看到红灯闪烁。结合原理图或引脚分配表可以看到PF9对应的是DS0也就是LED0

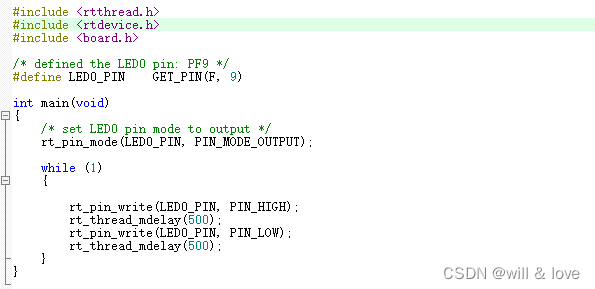

看代码可以知道，LED0每500毫秒亮500毫秒500灭。
4、修改代码点亮LED1，加入代码如下，使绿灯常亮。
#define LED1_PIN GET_PIN(F, 10) //定义LED1 PF10
rt_pin_mode(LED1_PIN, PIN_MODE_OUTPUT); //设置引脚模式

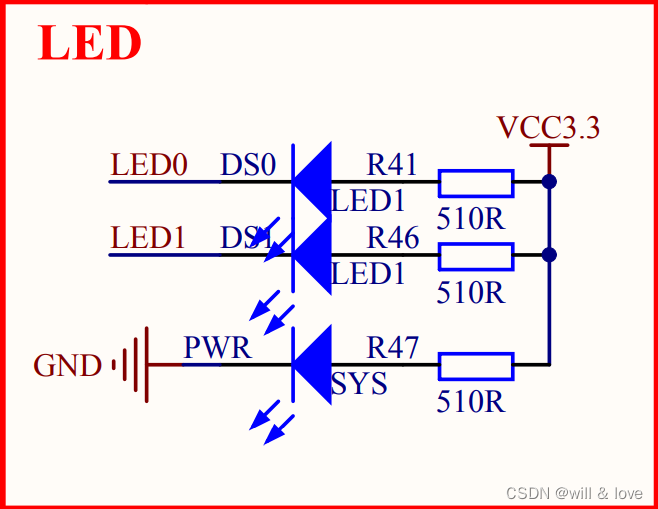

rt_pin_write(LED1_PIN, PIN_LOW); //引脚置0，点亮LED1，从原理图可以看到，LED上拉，所以gpio置低才能点亮LED。
从原理图可以看到，LED上拉，所以gpio置低才能点亮LED。
